SAVEBASE обновления USB 5 оси ЧПУ коммутационная плата Интерфейс адаптер для Драйвер - купить

Купить SAVEBASE обновления USB 5 оси ЧПУ коммутационная плата Интерфейс адаптер для Драйвер

Описание

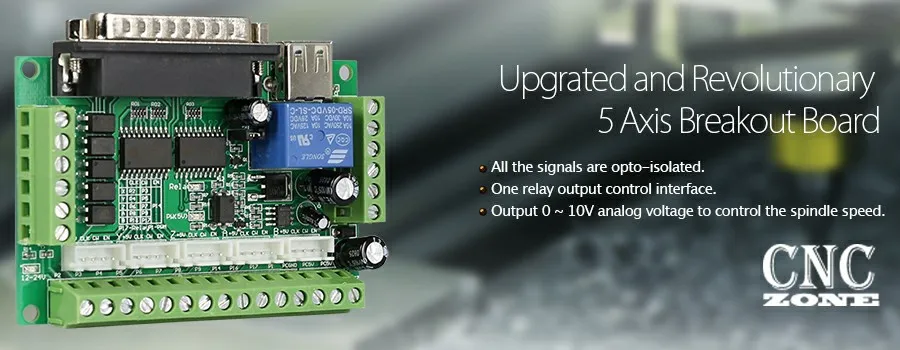

Новейшая модернизированная 5 оси коммутационная плата разработана специально для ЧПУ одноосная система 2-фазный шаговый драйвер контроллер. Секционная плата с использованием высокопроизводительного трёхгосударственного драйвера автобуса 74HC244 и инвертора Schmitt 74HC14. Входной сигнал усиливается, выпрямляется, фильтруется, чтобы сделать способность привода выходного сигнала более стабильной и сильной. С помощью этой 5-осевой разделительной платы любые контроллеры для микрошагового драйвера 1-5 могут напрямую управляться ПК с помощью программного обеспечения CNC MACH3, KCAM4 и т. д.

Особенности

Высокая производительность, экономичность

Максимальная поддержка5-осевойКонтроллеры шагового двигателя

Совместимость с MACH3 и т. Д. Параллельное Управление программным обеспечением с ЧПУ

Питание от USB и периферийные устройства разделены для защиты компьютерной безопасности

Все сигналы оптоизолированаКоторый может защитить безопасность вашего компьютера

5-входной интерфейсДля определения предела, остановки возникновения, выравнивания резака и т. д.

Широкий диапазон входного напряжения: 12-24 В и С функцией анти-реверса

Один выходной интерфейс управления релеДоступ к шпиндельному двигателю или воздушному насосу, водяному насосу и т. д.

Совместим со всеми2 фазыМикрошаговые драйверы на рынке

Выход 0-10 в аналоговое напряжениеДля инвертора для управления скоростью вращения шпинделя

Форма импульсов и сигналов направления. Скорость передачи данных до 10 Мбит/с

Усиление, фильтрация, улучшенные драйверы обработки сигнала

Применение

Подходит для широкого спектра 2-фазный microstep водителей на рынке, и ключевую роль в этом сыгралоТакие как M542, M542H, MA860H, 2MA2278, 2M542, 2M860 и т. Д..

Для консультации, таких как бренд, архитектурная форма, значок, табличка, демонстрационные доски, дверная плита, украшение мебели и т. д. Его можно использовать в различных видах машин, таких как столы для X-Y, маркировочные машины, лазерные резаки, гравировальные машины, устройства для выбора места и так далее.

Эта разделительная плата-это просто интерфейсная плата, а не плата шагового драйвера, она должна работать вместе с драйверами microstep (например. MA860H и т. д.) для управления шаговыми двигателями. Таким образом, он не может управлять только шаговыми двигателями.

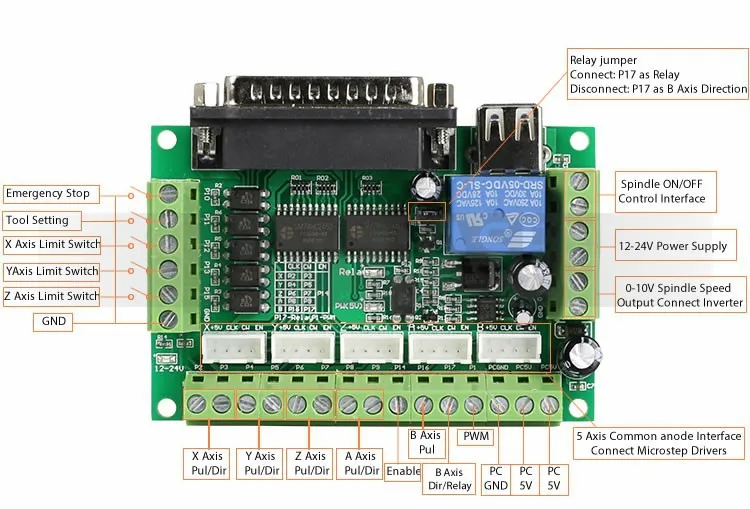

Интерфейсы

Обратите внимание: если вам нужно подключить e-stop и концевой выключатель, вам лучше подключить блок питания 12-24 В к этой плате.

Схема подключения для справки Технические характеристики

Электрические свойства (температура окружающей среды Tj = 25 градусов)

Входное напряжение	Получите питание от ПК через usb-порт и источник питания 12-24 В (опционально)
Тип привода	Управление сигналом импульса и направления
Подходящий драйвер микрошага	Подходящий драйвер микрошага
Вес нетто	Около 75 г
Размеры	90*70*20 мм (Д * Ш * В)

Что в

1x5 осевая секционная плата

1 кабель LPT

1 х USB кабель питания

1 x CD
