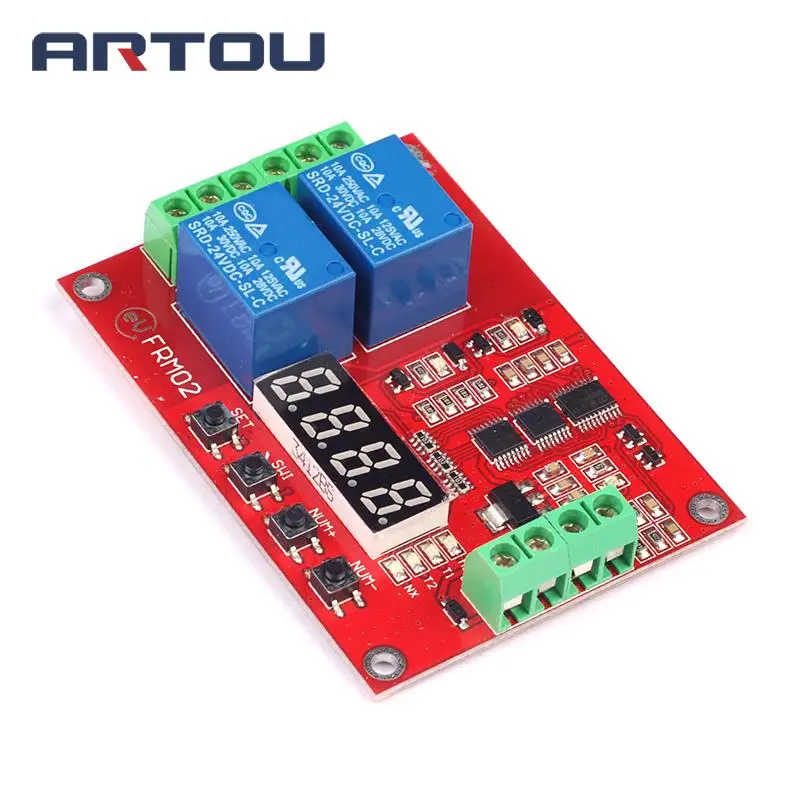

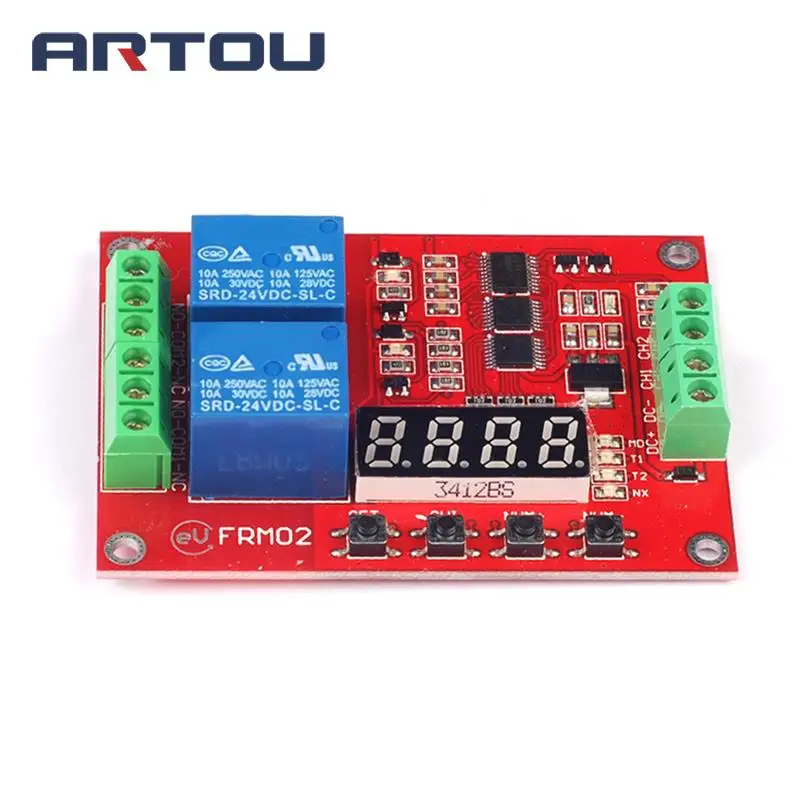

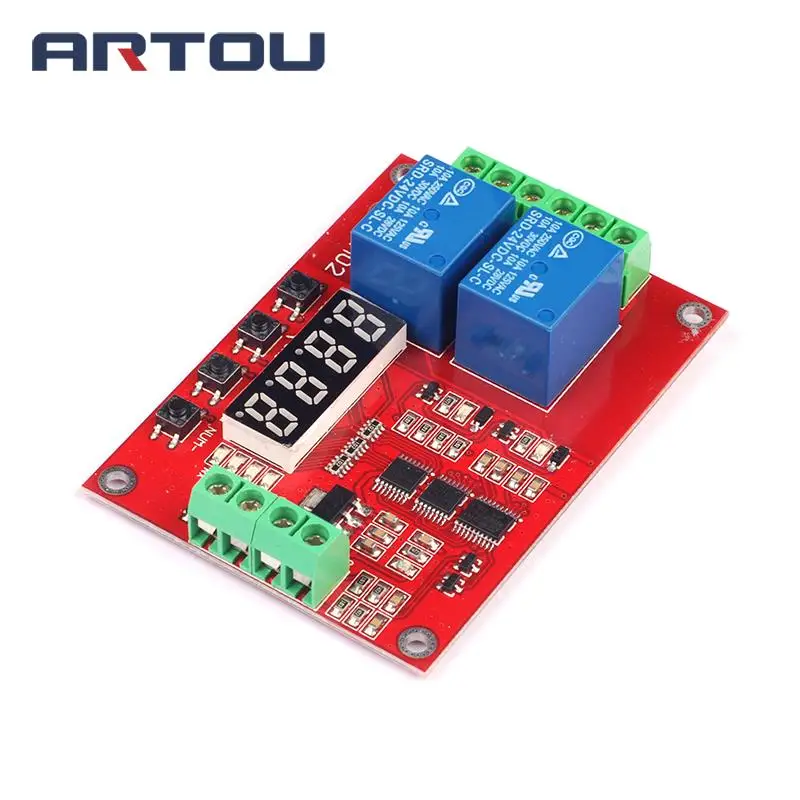

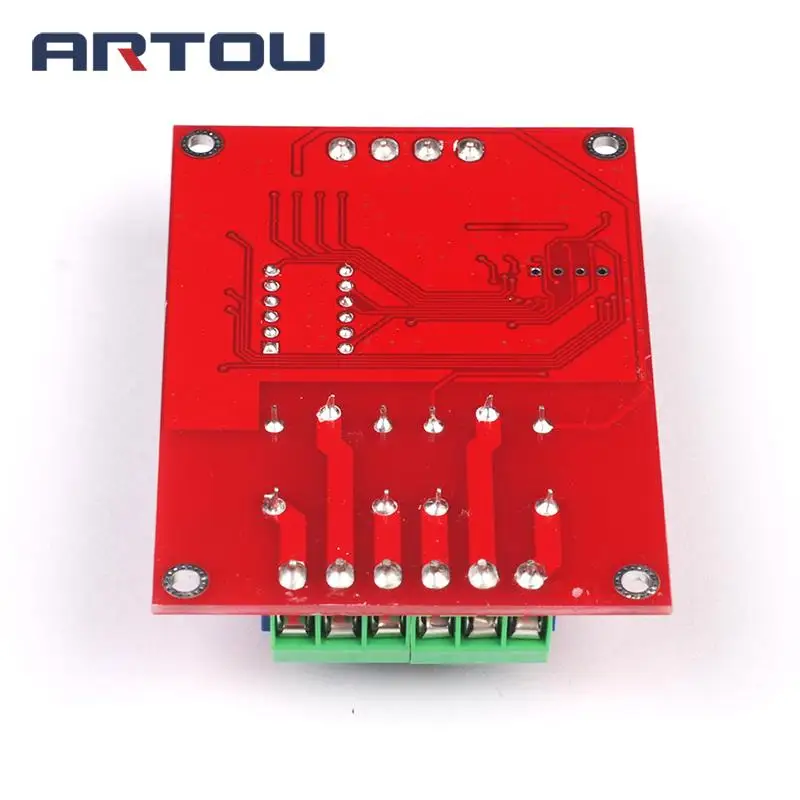

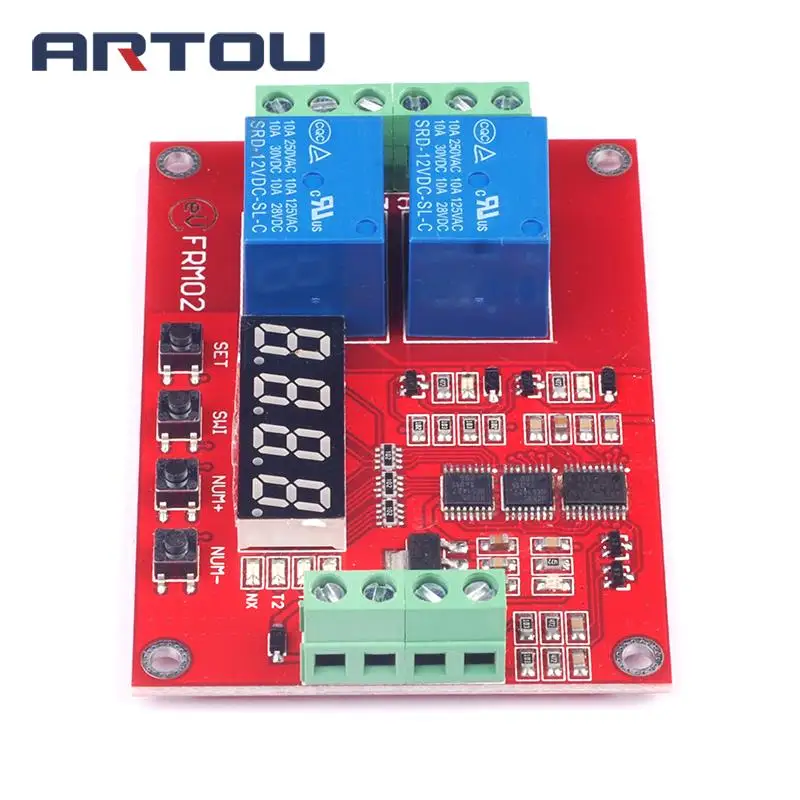

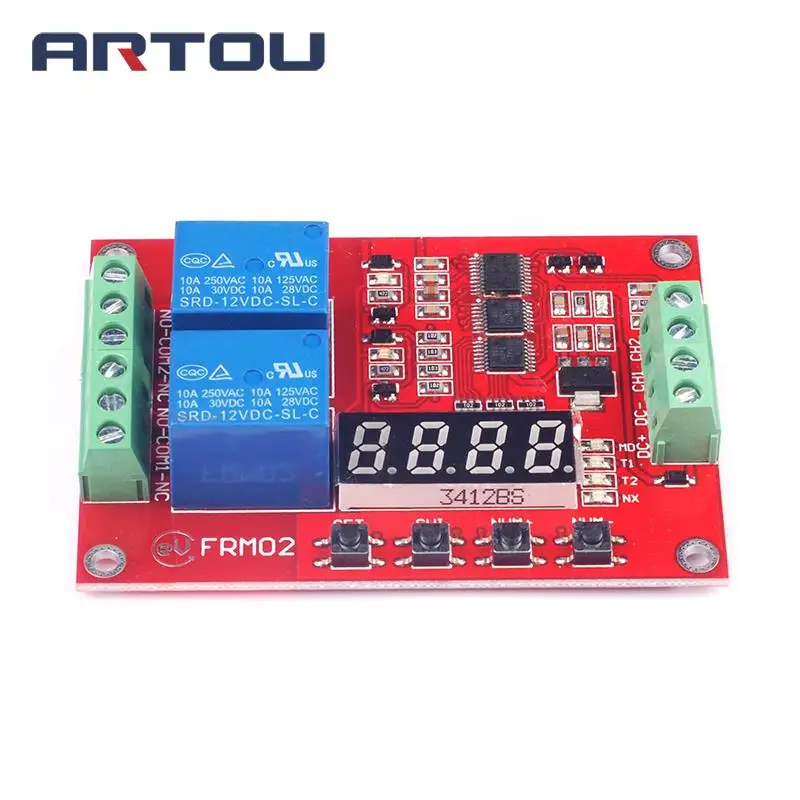

2 канала 5 в 12 В 24 Многофункциональный релейный модуль/задержка - купить

Купить 2 канала 5 в 12 В 24 Многофункциональный релейный модуль/задержка

Функция модуля Пользователь может выбрать одну из следующих 20 функций, нажав кнопку и дисплей, а также установить и сохранить параметры функции, а также просмотреть параметры текущей функции. Время Настройка параметров регулируется 0,1 второй на неограниченным количеством товара), и точность лучше чем 0,01 во-вторых. Инструкции по настройке можно получить у вашего дилера. Советы:Функция 1-8 включается автоматически, функция 9-18 требует высокоуровневого импульсного сигнала (высокая продолжительность не короче 20 мс, то же самое ниже) запускает запуск, функция 19-20 требует непрерывного высокого уровня. Функция 1: Синхронизации времени: после включения питания, задержка T1 реле времени закрыт, T1 регулируется в пределах 0,1 секунд и 270 часов, И высокоуровневый импульсный сигнал отправляется на интерфейс CH1, повторяя вышеуказанные функции; Функция 2: Время отключения: реле закрыт в тех случаях, когда питание включено, реле отключено в тех случаях, когда Временная задержка T1, T1 регулируется в пределах 0,1 секунд и 270 часов, И высокоуровневый импульсный сигнал отправляется на интерфейс CH1, и вышеуказанные функции повторяются один раз; Функция 3: Время вытягивания, а затем Отключения: после включения, реле не поднимается в первую очередь. После задержки времени прибытия T1, реле тянет; После того, как время pull-in T2 прибывает, реле отключено, И время задержки T1 и T2 составляет 0,1 секунд и 270 часов. Регулируется между ними, обеспечивает интерфейс CH1 высокоуровневый импульсный сигнал, повторяет вышеуказанные функции; Функция 4: Отключение времени и повторное всасывание: после включения питания реле немедленно поднимается, реле отключено после задержки времени прибытия T1; Реле закрыто после отключения времени T2 прибывает, И время задержки T1 и T2 составляет 0,1 и 270 часов. Регулируется, обеспечивает интерфейс CH1 высокоуровневый импульсный сигнал, повторяет вышеуказанные функции; Функция 5: Режим бесконечного цикла синхронизации 1: после включения питания реле не поднимается. После задержки времени прибытия T1, реле тянет; После того, как время pull-in T2 прибывает, реле выключается, а затем повторяет вышеуказанное состояние. Время задержки T1 и T2 находятся на 0,1. Настраивается между секундами и 270 часами, дает высокоуровневый импульсный сигнал к интерфейсу CH1, вы можете перезапустить вышеуказанные функции; Функция 6: Режим бесконечного цикла синхронизации 2: после включения питания, реле немедленно потянет. После задержки времени прибытия T1, реле будет отключено. После того, как время отключения T2 поступит, реле будет забирать, а затем повторять вышеуказанное состояние. Время задержки T1 и T2 являются 0,1 секунд. Регулируется от-270 часов, дает высокоуровневый импульсный сигнал к интерфейсу CH1, вы можете перезапустить вышеуказанные функции; Функция 7: Ограниченный режим синхронизации 1: на основе функции 5, увеличьте функцию номера цикла. На данный момент, T1 и T2 регулируются между 0,1 секунд и 9999 секунд, и номер цикла NX регулируется в пределах 1-9999 раз для CH1 интерфейсом. Высокоуровневый импульсный сигнал может перезапустить вышеуказанные функции; Функция 8: Ограниченный режим синхронизации цикла 2: на основе функции 6 Увеличьте функцию номера цикла. На данный момент, T1 и T2 регулируются между 0,1 секунд и 9999 секунд, и номер цикла NX регулируется в пределах 1-9999 времен до CH1 интерфейс. Высокоуровневый импульсный сигнал может перезапустить вышеуказанные функции; Функция 9: Самоблокирующийся релейный режим: высокоуровневый импульсный сигнал отправляется на интерфейс реле CH1, реле закрыто, и выключено высокоуровневое импульсное Сигнальное реле. Функция 10: Режим пускового реле: сигнал высокого уровня отправляется на интерфейс реле CH1, реле закрыто, высокий уровень исчезает, и реле отключено. Функция 11: Триггер тайминга pull-in: после включения питания, реле не работает, дать высокоуровневый импульсный сигнал к интерфейсу CH1, задержать реле времени T1, чтобы тянуть, t1 регулируется в пределах 0,1 секунд и 270 часов, повторяя, высокий уровень к CH1 интерфейс. Импульсный сигнал, повторяющий более одной функции; Функция 12: Отключение триггера: реле не работает после включения питания, дает высокоуровневый импульсный сигнал к интерфейсу CH1, реле тянет, задержка T1 реле времени отключено, t1 регулируется в пределах 0,1 секунд и 270 часов, повторяя к CH1 интерфейс высокого уровня импульсного сигнала повторяет выше функций; Функция 13: Время запуска закрыто, а затем отключено: реле не работает после включения питания, и высокоуровневый импульсный сигнал отправляется на интерфейс CH1. После задержки времени прибытия T1, реле закрыто; После того, как время pull-in T2 прибывает, реле отключено, И время задержки T1 и T2 может быть отрегулировано между 0,1 секунд и 270 часов, повторяя высокого уровня импульсного сигнала к CH1 интерфейс, повторяя выше функции несколько раз; Функция 14: Триггер отключен и повторно поставляется: реле не работает после включения питания, и высокоуровневый импульсный сигнал отправляется на интерфейс CH1, реле немедленно поднимается, реле выключено после задержки времени прибытия T1, и реле закрыто после того, как время отключения T2 прибывает. Время задержки T1 и T2 регулируются между 0,1 и 270 часов, а также высокого уровня импульсного сигнала повторно отправить к CH1 интерфейс, и выше функции повторяются раз; Функция 15: Режим бесконечного цикла синхронизации 1: после включения питания реле не работает, и высокоуровневый импульсный сигнал отправляется на интерфейс CH1. После задержки времени прибытия T1, реле закрыто; После того, как время pull-in T2 прибывает, реле выключено, и затем повторяется вышеуказанное состояние. В тех случаях, когда время T1 и T2 регулируются между 0,1 и 270 часов, повторяя высокого уровня импульсного сигнала к CH1 интерфейс, указанные выше функции может быть возобновлена; Функция 16: Режим бесконечного цикла синхронизации 2: после включения питания реле не работает, и высокоуровневый импульсный сигнал отправляется на интерфейс CH1. Реле сразу же поднимается, реле выключено после задержки времени прибытия T1; Реле закрыто после того, как время отключения T2 прибывает, а затем реле закрыто. Повторите описанные выше, время задержки T1 и T2 может быть отрегулировано между 0,1 и 270 часов, повторяя высокого уровня импульсного сигнала к CH1 интерфейс, выше функции могут быть возобновлена; Функция 17: Ограниченного времени цикла Режим 1: на основе функции 15, а так же повысить номер цикла функция, в это время T1 и T2 регулируются между 0,1 секунд и 9999 секунд, И номер цикла NX регулируется в 1-9999 раз, Повторение в CH1 высокоуровневого импульсного сигнала на интерфейсе может перезапустить вышеуказанные функции; Функция 18: Ограниченный режим синхронизации цикла 2: на основе функции 16 Увеличьте функцию номера цикла. На данный момент, T1 и T2 регулируются между 0,1 секунд и 9999 секунд. Номер цикла NX регулируется в 1-9999 раз и повторяется в CH1. Высокоуровневый импульсный сигнал на интерфейсе может перезапустить вышеуказанные функции; Функция 19: Режим условной петли 1: когда питание включено, реле отключено, и сигнал высокого уровня отправляется на интерфейс CH1. После задержки времени прибытия T1, реле закрыто; После того, как время ожидания T2 прибывает, реле отключено, до тех пор, пока высокий уровень порта CH1 не исчезнет. Модуль будет Повторите вышеописанные действия, T1 и T2 регулируются между 0,1 секунд и 270 часов. Если сигнал высокого уровня интерфейса CH1 исчезнет, реле будет немедленно отключено, и функция будет сброшена. Функция 20: Режим условной петли 2: реле отключено при включении питания, сигнал высокого уровня отправляется на интерфейс CH1, реле закрыто, реле выключено после того, как время pull-in T1 прибывает, и реле закрыто после того, как время отключения T2 прибывает, До тех пор, пока CH1 порт высока-приведенный в действие на плоской подошве не исчезнет до тех пор, модуль будет Повторите вышеописанные действия, расширение T1 и T2 может быть отрегулировано между 0,1 секунд и 270 часов. Если сигнал высокого уровня интерфейса CH1 исчезнет, реле будет немедленно отключено, и функция будет сброшена. Интерфейс модуля Модуль управления терминал: 3-х проводное интерфейс, все интерфейсы имеют клеммные колодки для удобства пользователей 1. Постоянный ток +: источник питания постоянного тока положительный (доступны модули 5 В, 12 В и 24 В) 2. Постоянный ток-: отрицательный источник питания постоянного тока 3. CH1: входной интерфейс обнаружения 1, активный высокий 4. CH2: входной интерфейс обнаружения 2, активный высокий Релейный выход: 6 проводов интерфейс, все терминалы имеют клеммные колодки 1. NO1: реле нормально открытый интерфейс 1, реле приостановлено до всасывания, после всасывания и короткого замыкания с COM1 2. COM1: общий интерфейс реле 1 3. NC1: реле нормально закрытого интерфейса 1, коротко до COM1 до закрытия реле, приостановлено после всасывания 4. NO2: реле нормально открытый интерфейс 2, реле приостановлено до всасывания, после всасывания и короткого замыкания с COM2 5. COM2: общий интерфейс реле 2 6. NC2: реле обычно закрывает интерфейс 2, и реле короткое замыкание с COM2 перед закрытием всасывания. Грузоподъемность: нормально открытый poМаксимальная грузоподъемность rt: DC 0-30 в/10A, AC 0-250 В/10A Нормально закрытый порт Максимальная грузоподъемность: постоянный ток 0-28V/10A, AC 0-125V/10A

---
