Примечание: Этот комплект полностью припаян. Но корпус diy не полностью собран. Корпус diy должен быть собран самостоятельно.

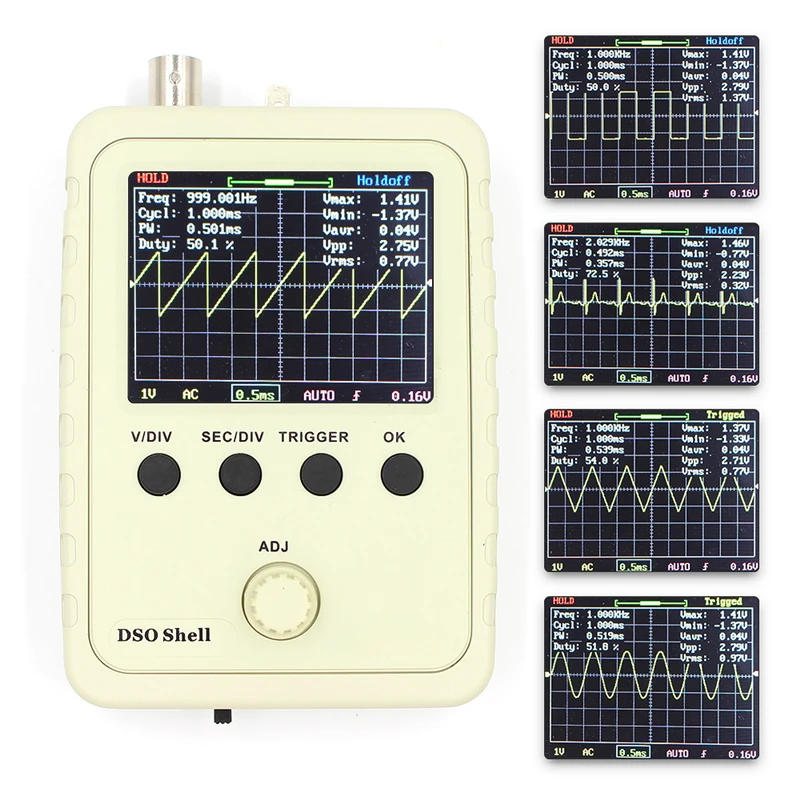

Этот цифровой осциллограф комплект принимает процессор ARM Cortex-M3 и с 2,4-дюймовым tft-экраном и защитным чехлом. Это легко и надежно для работы цепи. Он может отображать параметры формы сигнала, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./Пиковый-пиковый/виртуальные значения.

Особенности:
Принять ARM Cortex-M3 процессор (STM32F103C8), и включают 2,4-дюймовый цветной TFT экран дисплея.
Используется для вторичного развития на основе этого комплекта, например, его можно заменить на милливольтметр, регистраторы данных.
Поставляется с инструкциями, легко установить и работать.
С режимами автоматического/нормального/одиночного триггера, легко захватывать форму волны момента.
Доступный триггер rising или falling edge.
Наблюдаемая предыдущая форма сигнала перед триггером (отрицательная задержка).
Может замораживать изогнутый дисплей в любое время (функция удержания).
С цифровым дисплеем параметра формы волны, включая частоту, период, ширину импа Ульс, коэффициент обязанности, Макс./мин./AVG./пик-пик/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать об ошибке пайки.
Функция распознавания контроллера TFT.
SMD был припаян, более подходит для электронного новичка.

Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 MSA/s
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек

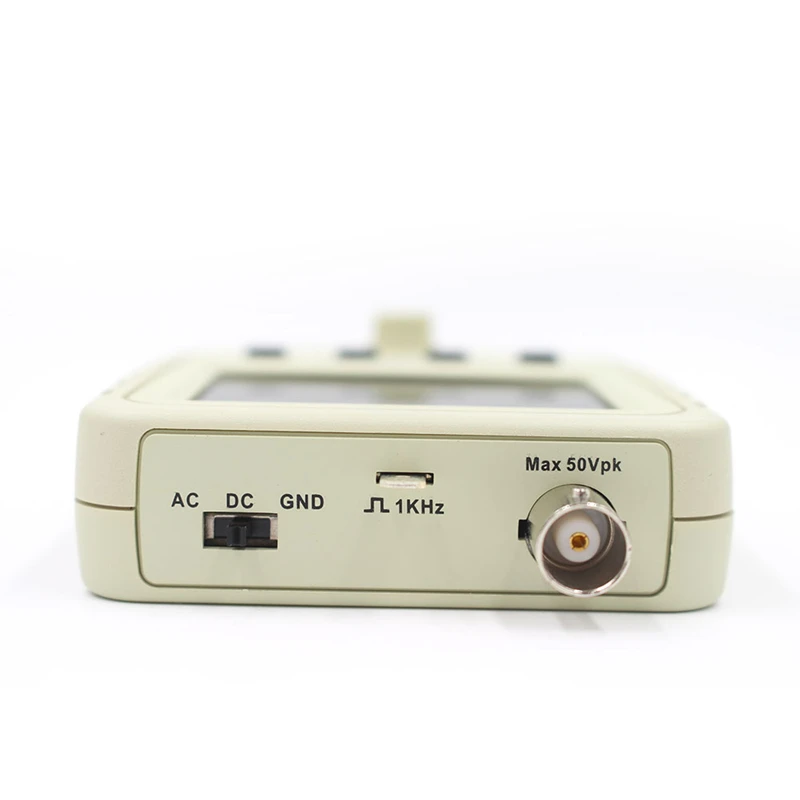

Режимы соединения: DC/AC/GND
Диапазон временных рамок: 500 s/Div-10us/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребляемый ток: ~ 120 мА @ 9 В
Размер основной платы: 94*65 мм/3,7 * 2.56in
Аналоговая плата размер: 65*47 мм/2,56 * 1.85in
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 14,5*10*3,7 см/5,7*3,94 * 1.45in
Посылка: 179 г/6,33 унций

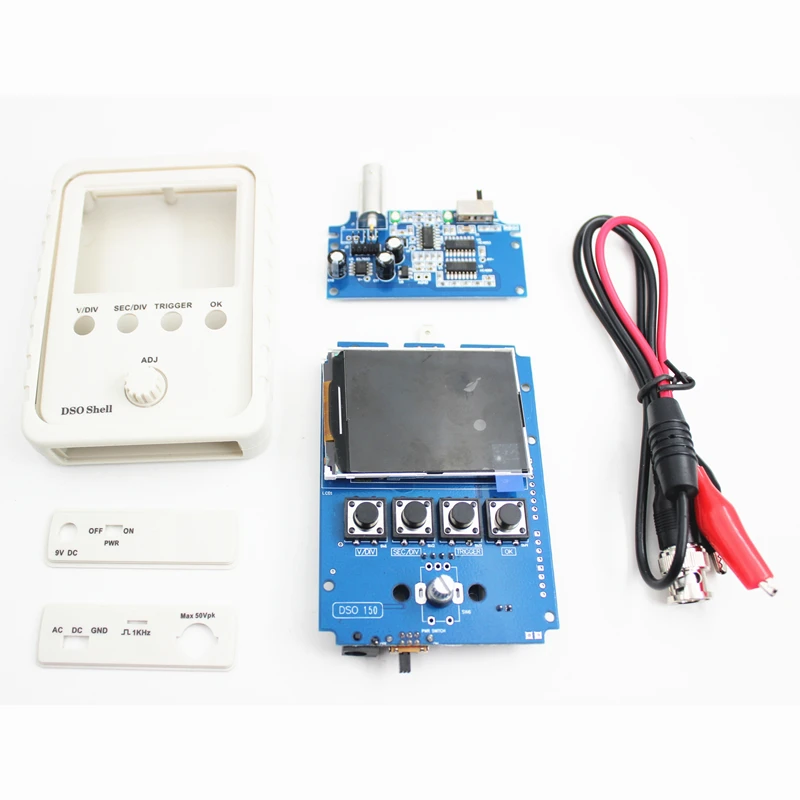

Посылка список:
1 * Полностью Собранный цифровой осциллограф комплект
1 * зонд
1 * DIY случае
3 * Руководство пользователя (на английском языке)
