Введение:   Этот HDMI 4X1 переключатель является высокопроизводительным 4 на 1 Quad мульти-просмотра с бесшовным переключателем. Он поддерживает четыре источника входного сигнала HDMI, которые будут отображаться на одном экране с пятью режимами мультипросмотра. В качестве переключателя он также может легко переключать четыре входа HDMI. Продукт может управляться различными способами, через кнопку передней панели, ИК, управление RS232 и т. Д.

Особенности:

● Совместим с HDMI 1.3a, HDCP 1,2 ● Поддерживает мультиплексирование HDMI 4-вход и 1-выход ● Поддержка разрешения высокой четкости до 1080p60 ● Поддержка 4 на 1 Quad multi-просмотра и бесшовный переключатель (с тем же разрешением) ● Кнопка поддержки, ИК-контроль, управление RS232 ● Поддержка скалер вверх, функция скалер вниз ● Поддержка разрешения нескольких выходов

Описание продукта:

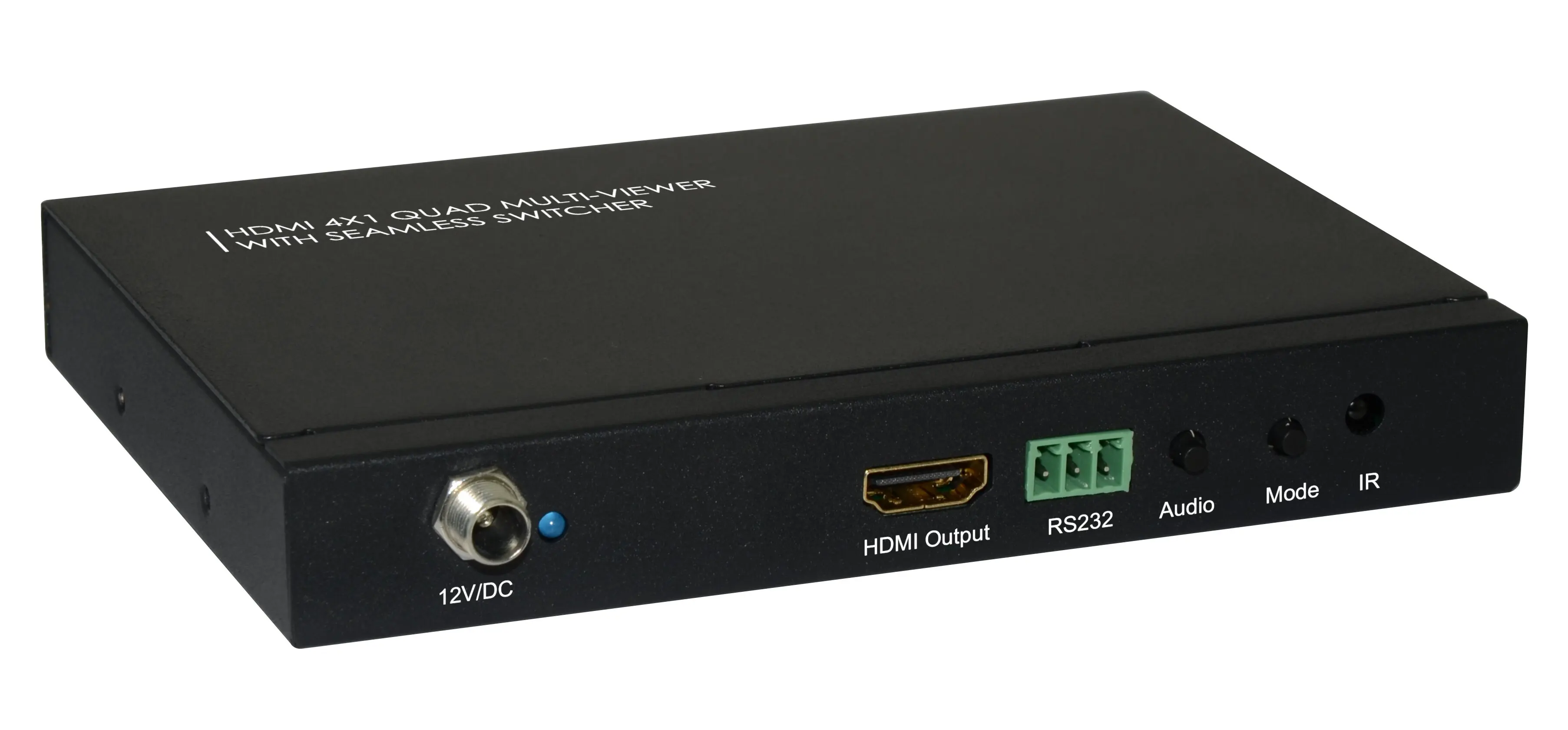

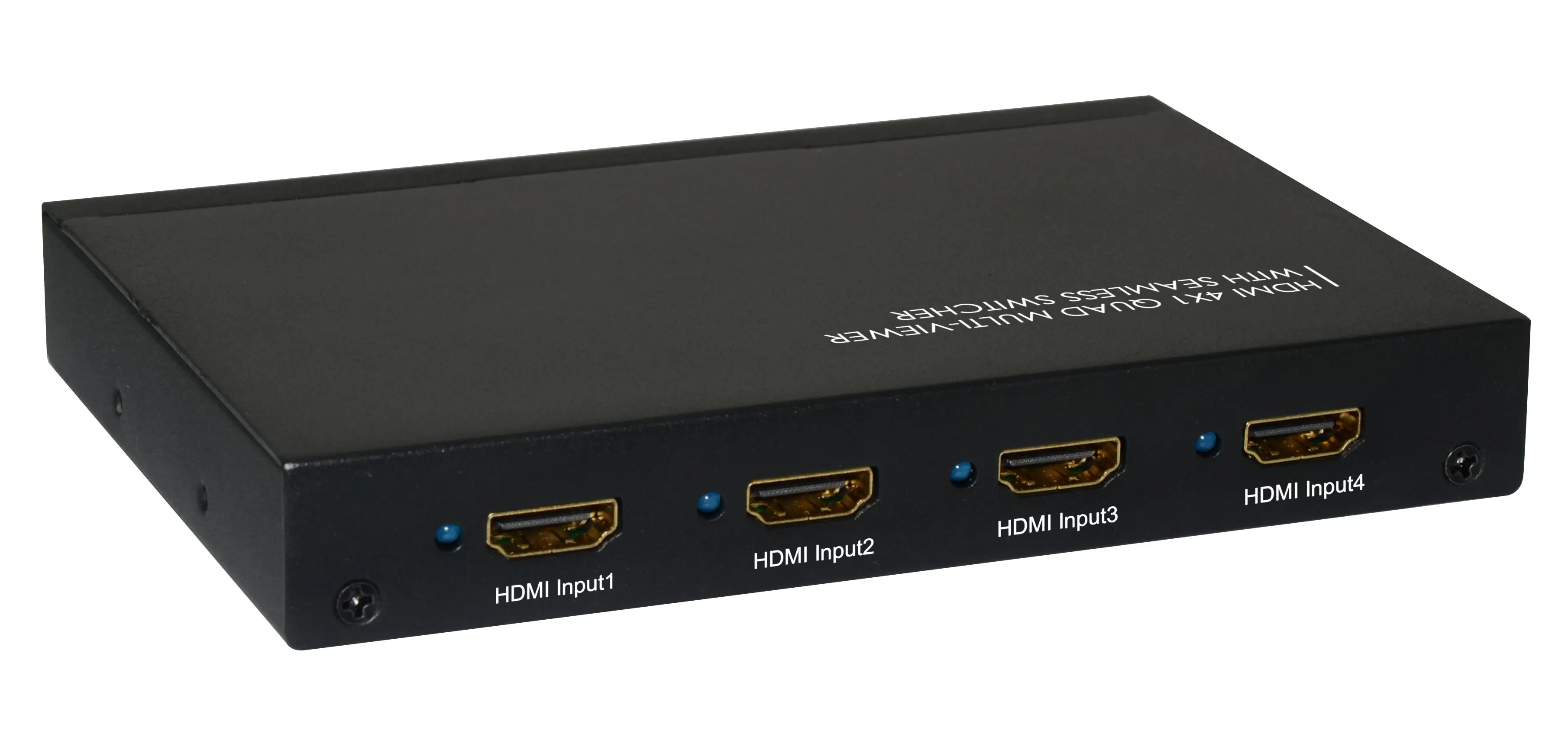

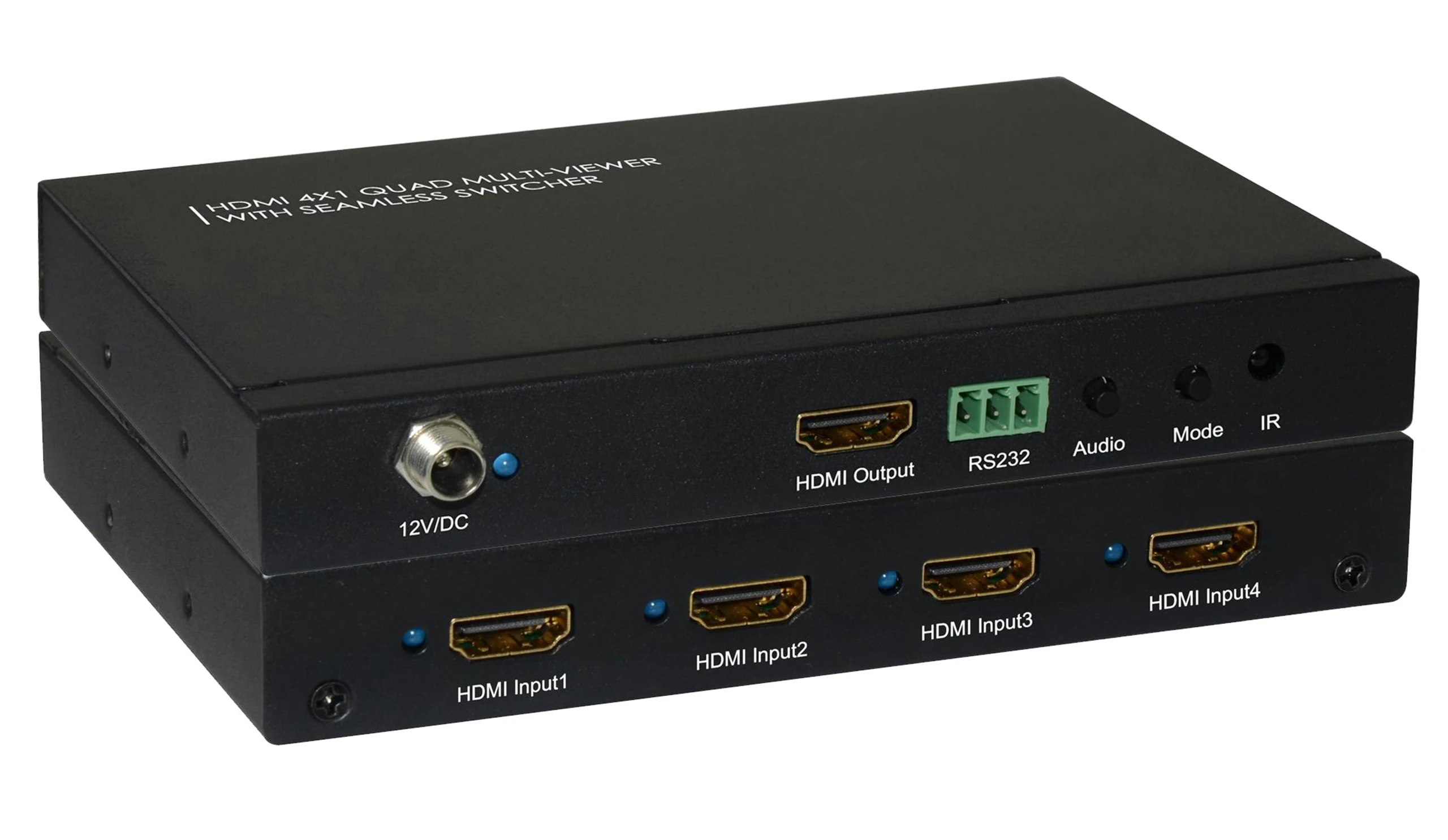

1. 12 В/Постоянный ток: подключите блок питания 12 В постоянного тока и подключите адаптер к розетке переменного тока. 2. Светодиодный источник питания: синий светодиодный индикатор горит при подключении устройства к источнику питания. 3. Выход HDMI: HDMI-это то место, где вы подключаете HDTV или монитор с HDMIcable для отображения источника ввода. 4. RS232: Подключите порт RS232 к ПК или ноутбуку с помощью кабеля RS232. 5. Кнопка Аудио: Нажмите эту кнопку, чтобы выбрать звук из источников ввода. 6. Кнопка MODE: Нажмите эту кнопку, чтобы выбрать режим отображения нескольких видов. 7. ИК: окно приемника дистанционного управления. 1. 1,2,3,4 светодиодный: синий светодиодный индикатор горит при подключении устройства к источнику. 2. HDMI Input1.2.3.4: Эти входы HDMI находятся там, где вы подключаете выход источника HDMI от DVD,PS3, телеприставки и записной книжки.

Подключения и эксплуатации:

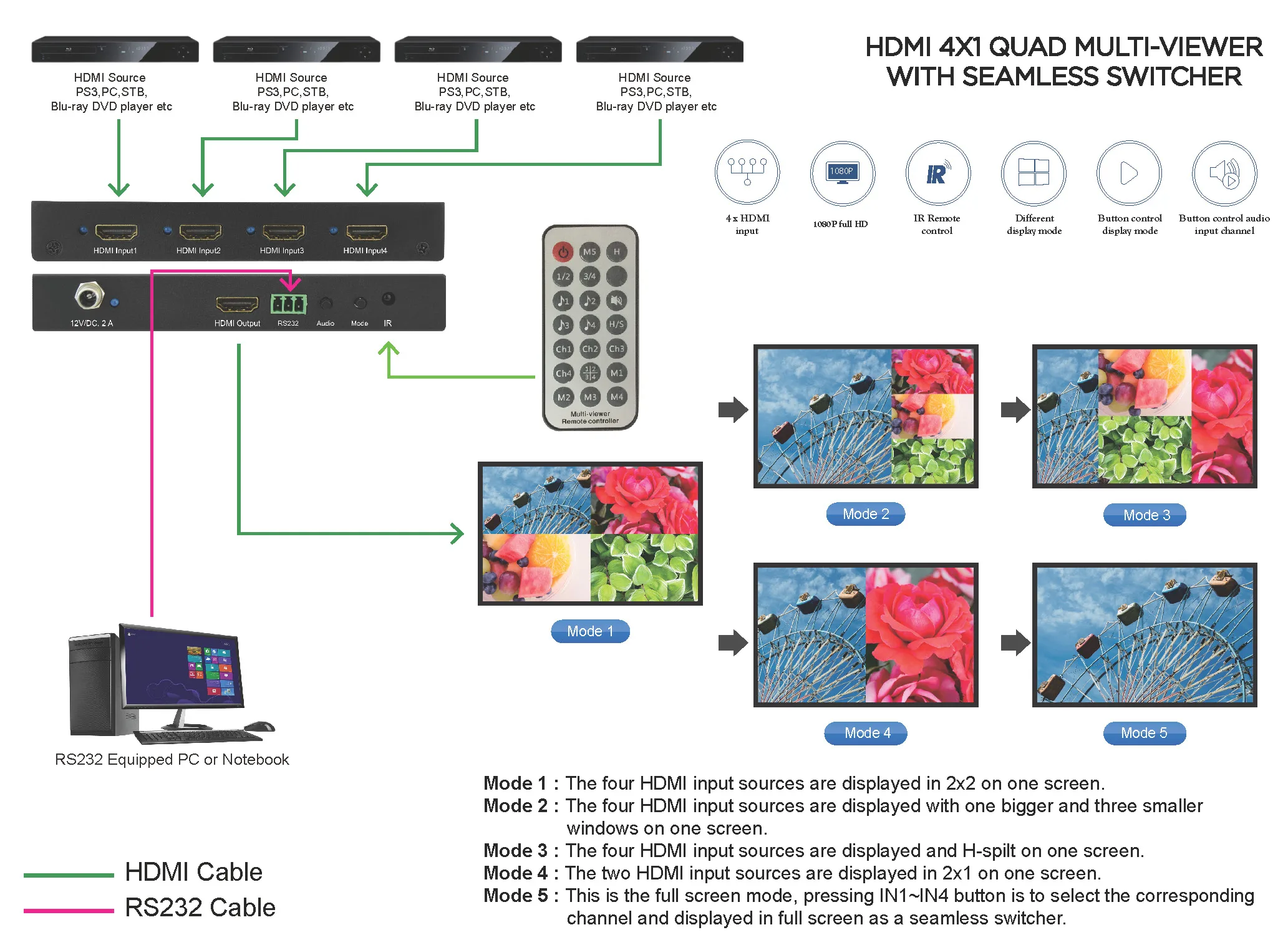

1. Подключите источники сигнала, такие как Blu-Ray плеер, Play Station 3, аудио/видео приемник, спутниковые приемники и компьютеры, оснащенные выходными интерфейсами HDMI с коротким высокоскоростным кабелем HDMI к входам HDMI Switcher. 2. Подключите HDMI выход HDMI Switcher к экранному устройству высокой четкости, таким как HD-LCD, HD-DLP и HD проекторы с входными интерфейсами HDMI с кабелем HDMI к выходу HDMI Switcher. 3. Коммутатор питается от внешнего источника питания, который входит в комплект. Сначала Подключите питание к источнику, затем к переключателю, а затем к HD телевизору или проектору. 4. Входной источник может управляться с дисплея. Переключатель имеет возможность управления светодиодами с помощью передней кнопки, пульта дистанционного управления или управления RS232.

Руководство пользователя контроллера ПК:

Установка

Контроллер ПК-это зеленое программное обеспечение. Просто используйте кабель для подключения ПК через порт RS232 и скопируйте «IR_RS232.exe» на ПК для завершения установки. (Пожалуйста, Загрузите программное обеспечение с нашего сайта.)

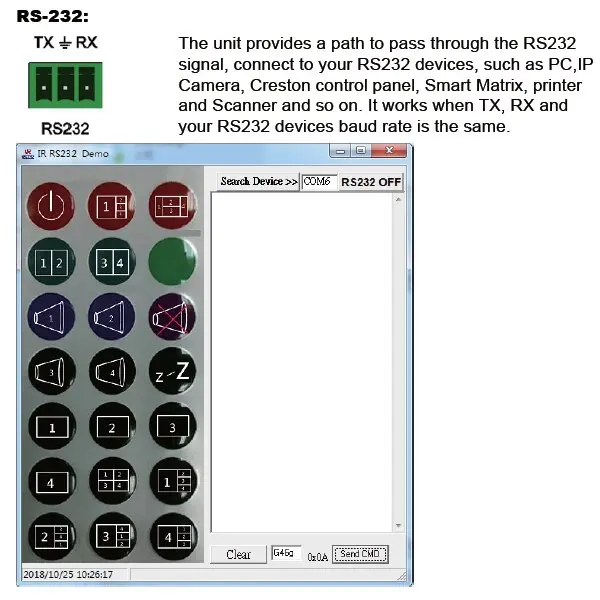

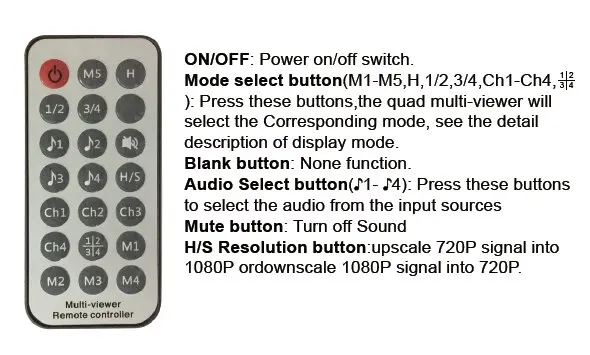

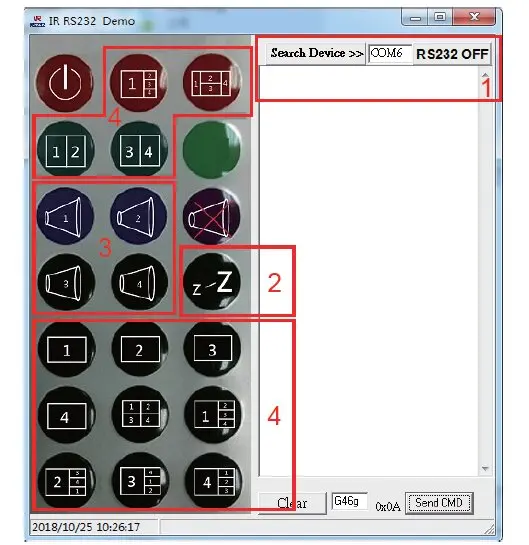

Подготовка 1. Подключение ПК и мульти-просмотра с помощью кабеля RS232 (заголовки обеих сторон кабеля должны быть женскими) 2. Мульти-зритель питания 3. Дважды нажмите на значок «IR_RS232.exe», чтобы запустить его, затем Посмотрите следующее изображение. 1. Выберите PC connect COM port, чтобы убедиться, что COM-порт вашего ПК такой же, как COM-порт программного обеспечения (по умолчанию COM6). Если нет, пожалуйста, измените com-порт в программном обеспечении. Затем дважды щелкните для подключения или отключения ПК и мульти-просмотра. 2. Выберите разрешение выхода HDMI. 3. Выберите аудио из источников ввода 4. Выберите режим вывода, см. Подробное описание режима отображения. Пульт дистанционного управления:

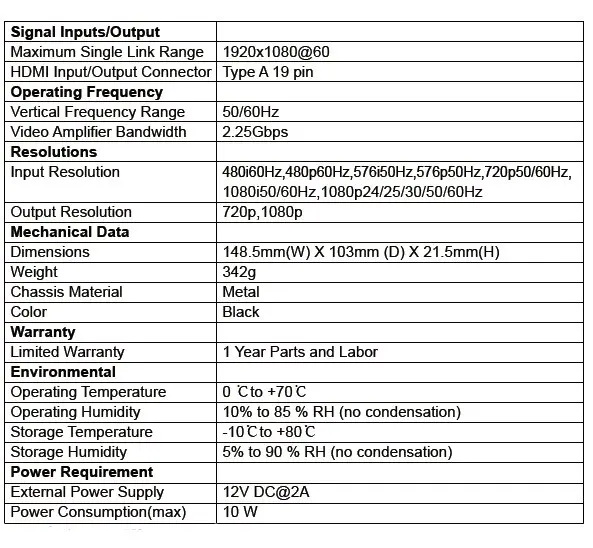

Спецификация:

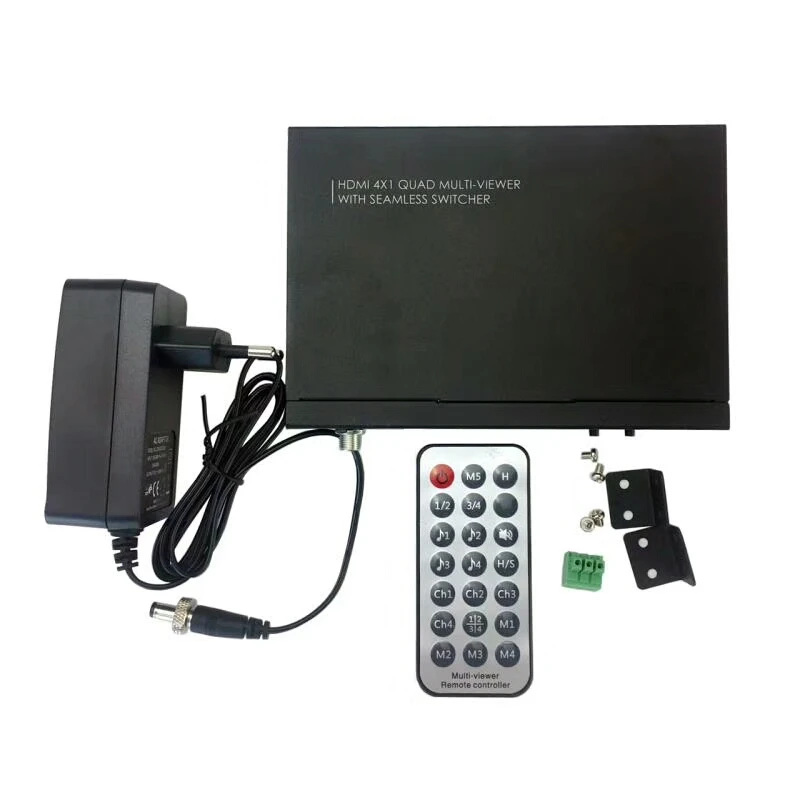

Посылка контенс:

• 1x Основной блок • 1x 12 вольт постоянного напряжения, 2A Питание • 1x Руководство пользователя • 1x пульт дистанционного управления
