1-3 кГц 5 в ШИМ сигнал 0-5 В/10 в преобразователь напряжения D/A Цифровой Аналоговый PLC

Особенности:
1. Этот модуль может преобразовывать 0-100% PWM цифровой сигнал в аналоговый сигнал.

2. Входной цифровой сигнал может быть 0-100% PWM сигналом уровня 5 В.

3. Выходной аналоговый сигнал может быть напряжением 0-10 В или напряжением 0-5 В.

4. Широко используется для переключения интерфейса сигнала ПЛК, одного чипа или другой Промышленной платы управления.

5. Источник питания имеет функцию защиты от обратной полярности.

Параметры:

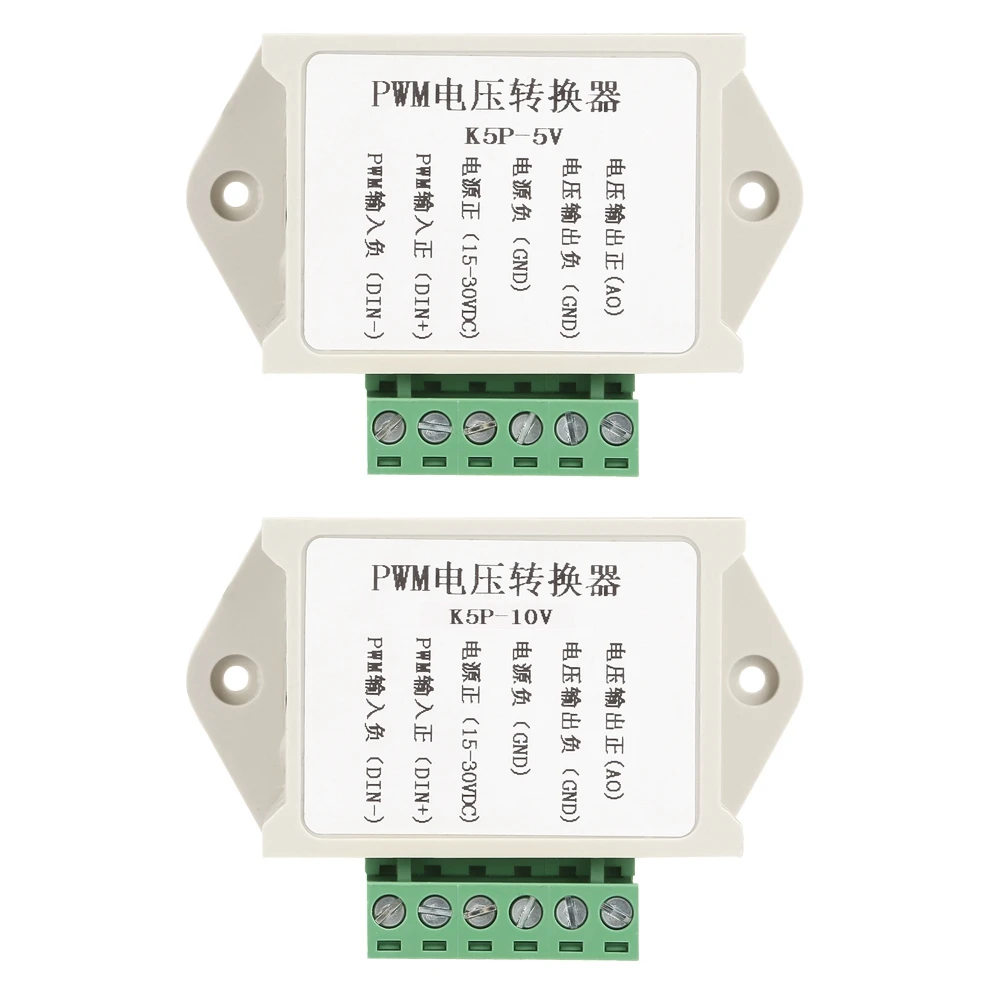

1. Модель: K5P-5V, K5P-10V (Опционально)

K5P-5V: вход 0-100% PWM сигнал уровня 5 В, выход 0-5 В напряжение

K5P-10V: вход 0-100% PWM сигнал уровня 5 В, выход 0-10 В напряжение

2. PWM сигнал получает Частотный диапазон: 100 Гц-3 кГц (рекомендуется 1-3 кГц)

3. PWM сигналов Вход уровень диапазон: в тех случаях, когда в соотношением цены и качества является 4,5 V до 10V, выберите интересующий вас с Вход сигнал 5V Level

4. Аналоговый выход напряжения: Ниже приводится выходное напряжение 0-10 В для иллюстрации

После включения питания, когда нет входного сигнала, выход 0 В

Для первого включения можно сделать калибровку: входной сигнал с 50% циклом работы и амплитудой 5 В для DIN-и DIN +. Частота 1-3 кГц. Используйте мультиметр для измерения двух AO и GND. Настройте потенциометр на плате, чтобы сделать дисплей мультиметра 5,40 в. Это откалибрует соответствующую связь между импульсным сигналом и этим модулем. Разрешение этот модуль 0,1 V. Мощность выходного тока составляет 10 мА. Если процент рабочего цикла обратно связан с напряжением, вы можете проверить контрольный блок пониженного уровня, активен для установки контактов PWM на выходе в программном обеспечении MACH3.

5.ВДиапазон напряженияИсточник питания 12-30 В постоянного тока (потребляемая мощность источника питания: &;100 мА). Рекомендуемое напряжение питания 15-24 В постоянного тока.

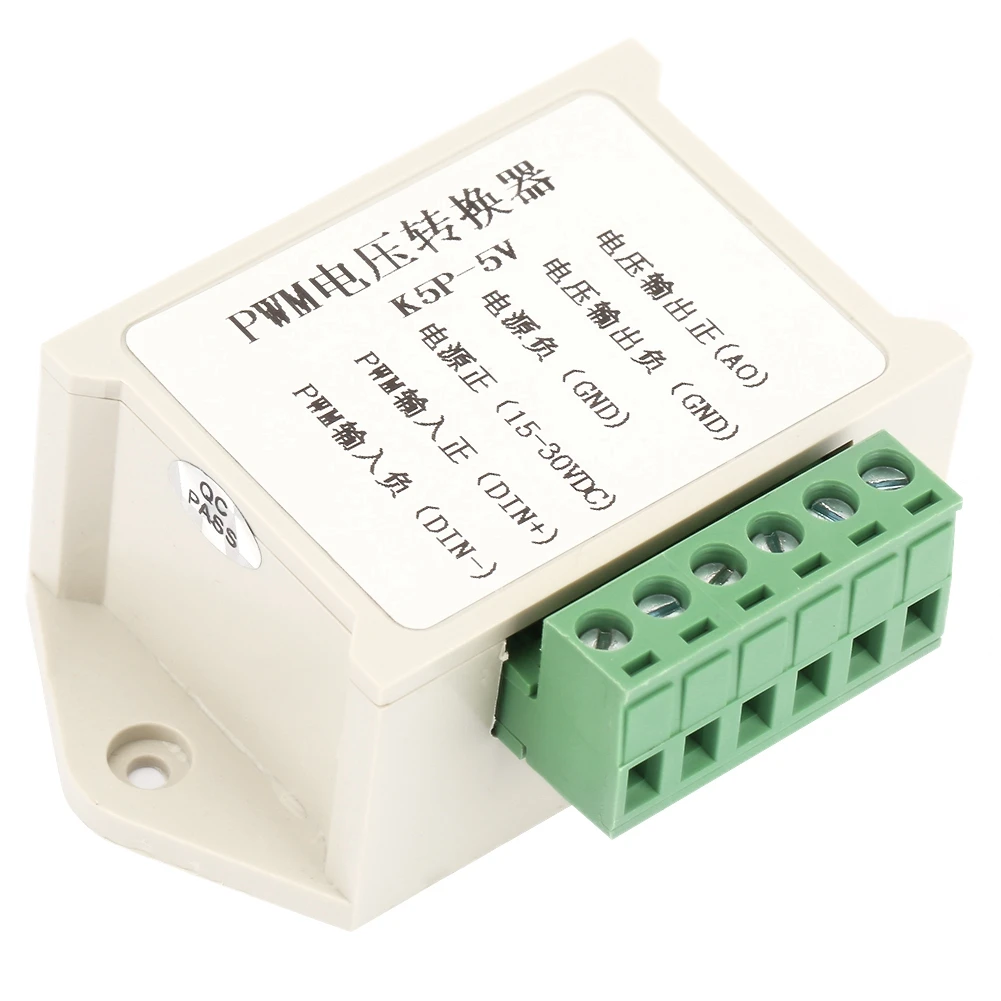

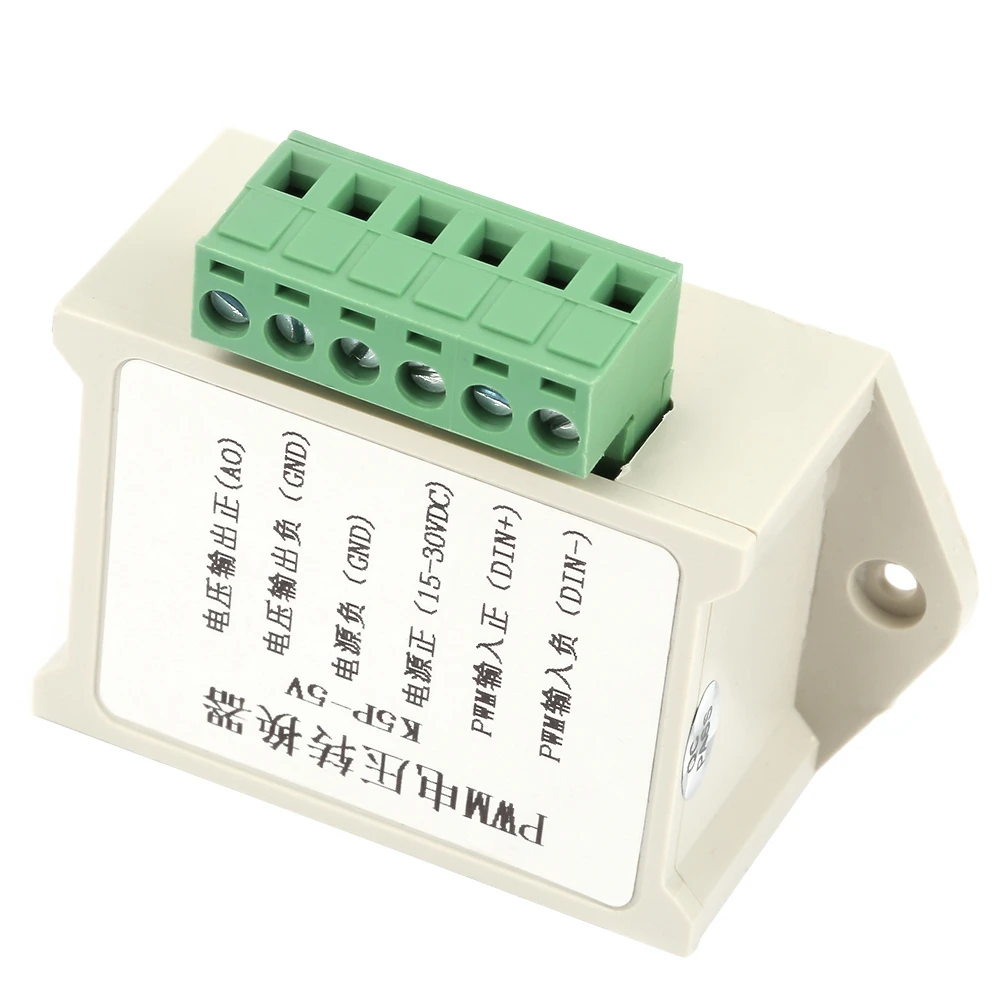

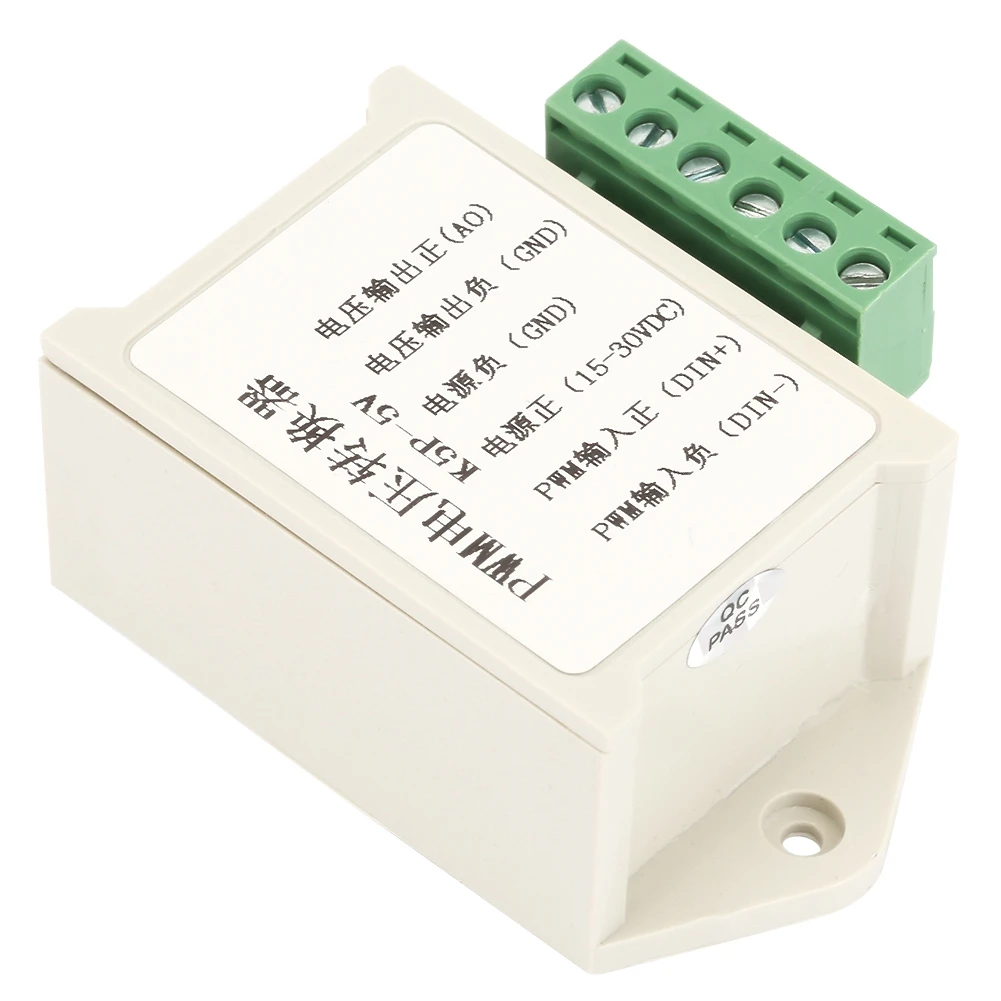

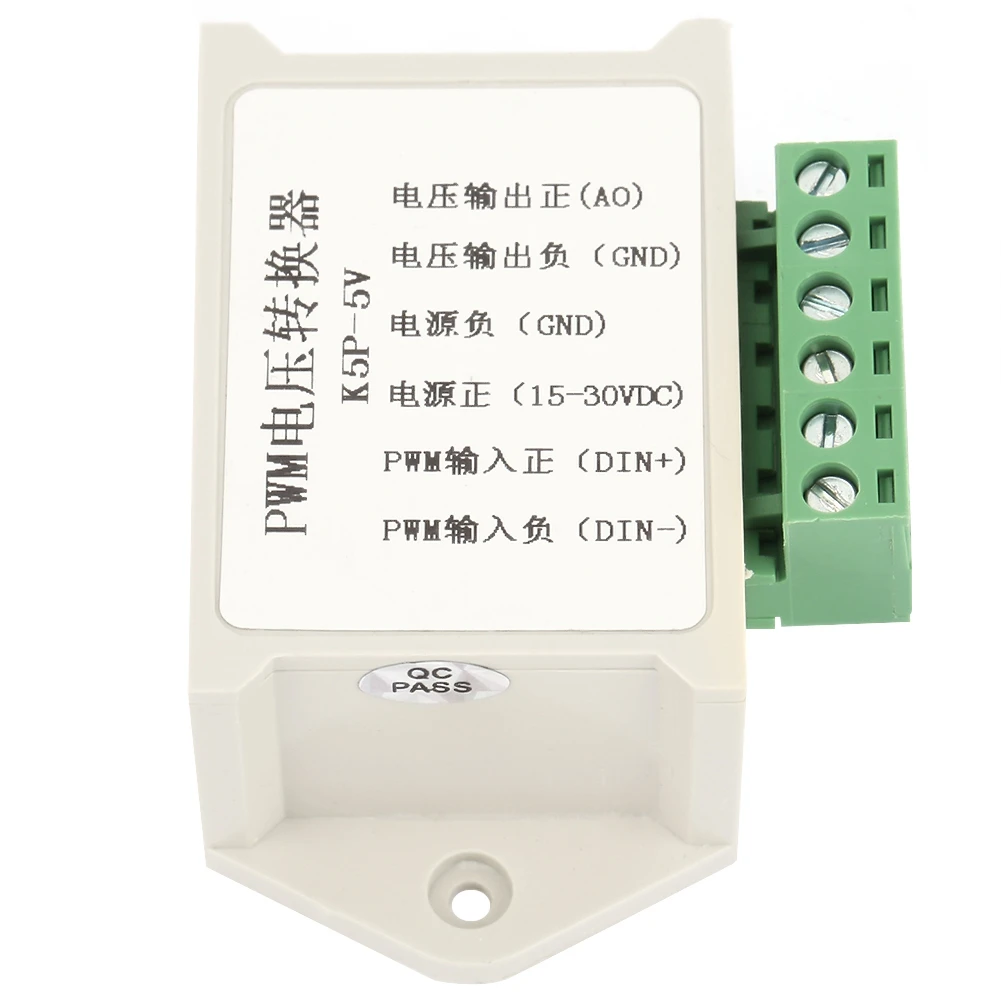

Порты и разъёмы:

1. DIN +: положительный сигнал PWM (для общего катода, подключите его к PWM сигналу; Для общего анода подключите его к 5 В сигнального терминала)

2. DIN-: отрицательный сигнал ШИМ (для общего катода, подключите его к; Для общего анода подключите его к сигналу ШИМ)

3. 12-30 в: положительный источник питания

4. GND: заземление источника питания

5. GND: заземление источника питания. Он подключен к земле источника питания

6. АО: выходной порт аналогового напряжения (0-10 В или 0-5 В)

Посылка список:

1 * PWM преобразователь сигнала в напряжение
