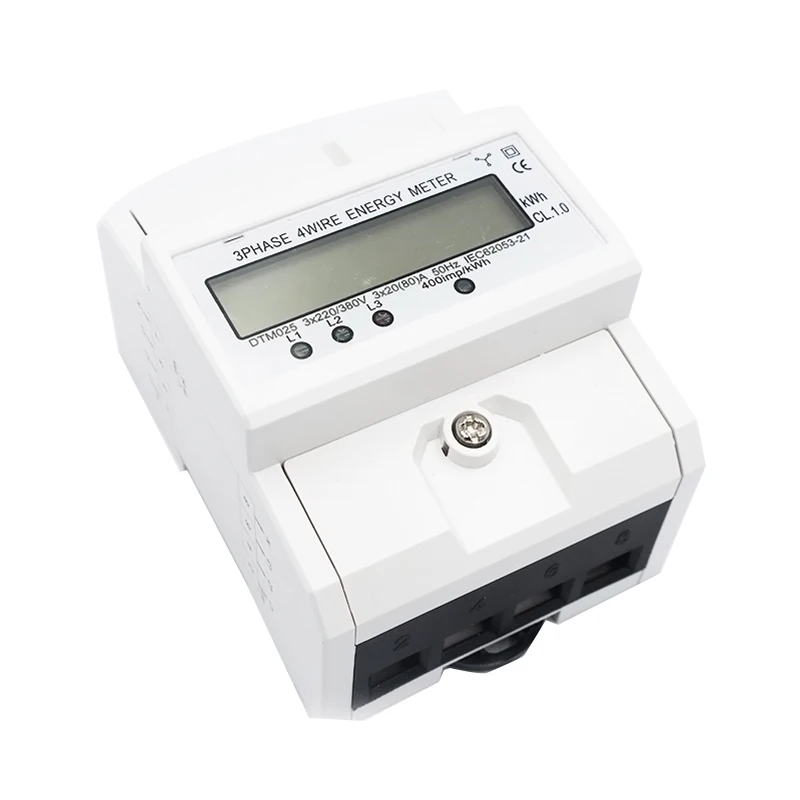

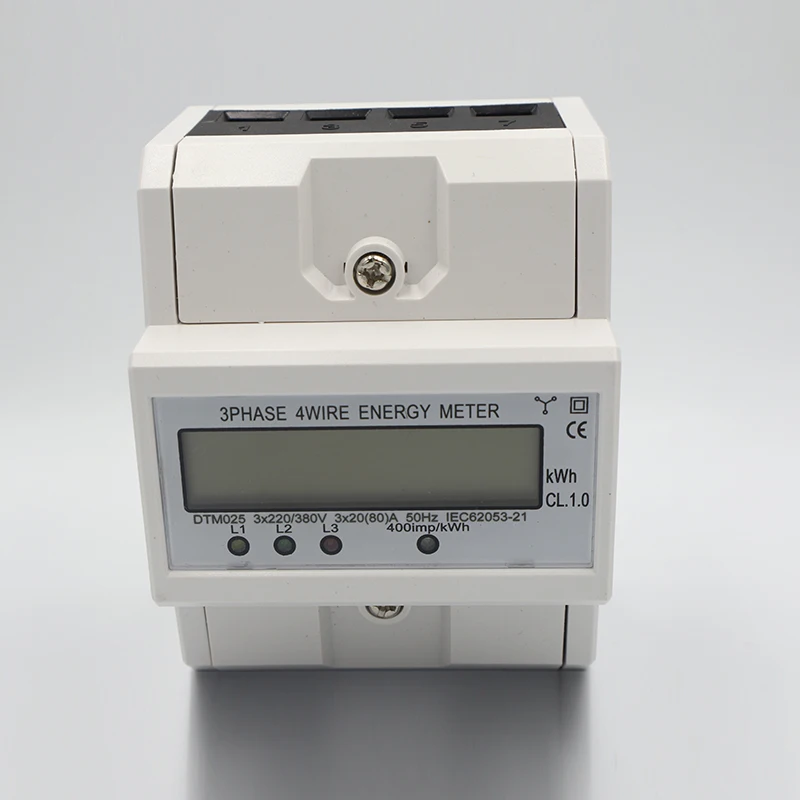

Модель продукта: DTM025

• Сила тока: 5-30A 10-40A, 15-60A, 20-80A, 5-80A Напряжение: 3*220 В/380 В, 3*230 В/400 В Частота: 50 Гц/60 Гц

1. Введение

Это simples три фазы четыре модуля Din-рейка счетчик с прозрачным футляром метра, который широко используется в системе измерения. Этот счетчик очень популярен во всем мире для его нового внешнего вида, Хорошее качество и умеренная цена.

2. Особенности и технические параметры

2,1 Особенности ЖК-дисплей с подсветкой; Lnside Аккумулятор для поддержки отключения питания. 2,2 технические параметры Напряжение: 3x220/380 В 3x230/400 В Curretn: 3x5 (30) A 3x10 (40) A 3x15 (60) A 3x20 (80) A 3x5 (80) A Класс точности: 1,0 Стандарт: IEC62052-11 IEC62053-21 Частота: 50 Гц или 60 Гц Импульсная постоянная: 400imp/kWh Дисплей: ЖК-дисплей 6 + 2 Потребляемая мощность: ≤2W, 10VA Пусковой ток: 0.004lb Рабочая температура:-20 ~ 55 ℃ Температура хранения:-25 ~ 70 ℃ Рабочее напряжение: 0,9-1,1 Номинальное напряжение Максимальное напряжение: 0,8-1,15 Номинальное напряжение Средняя влажность года: ≤75% Ползучие: менее 1 импульса, когда Номинальное напряжение 115% или ток LOP без тока.

2,3 запуска Счетчик может быть запущен и записан непрерывно, иметь контрольный ток (см. Таблицу)

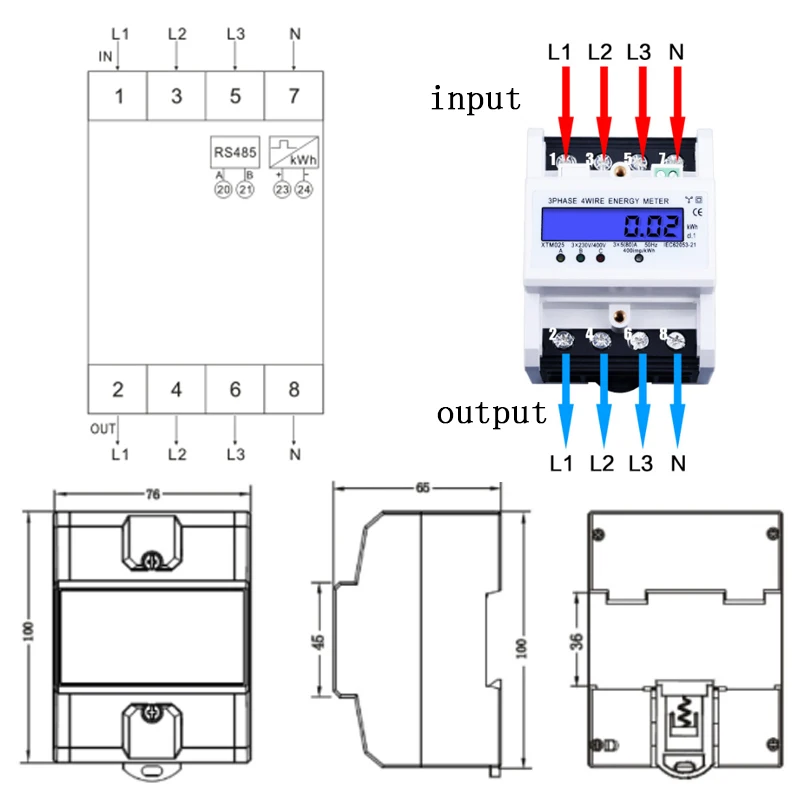

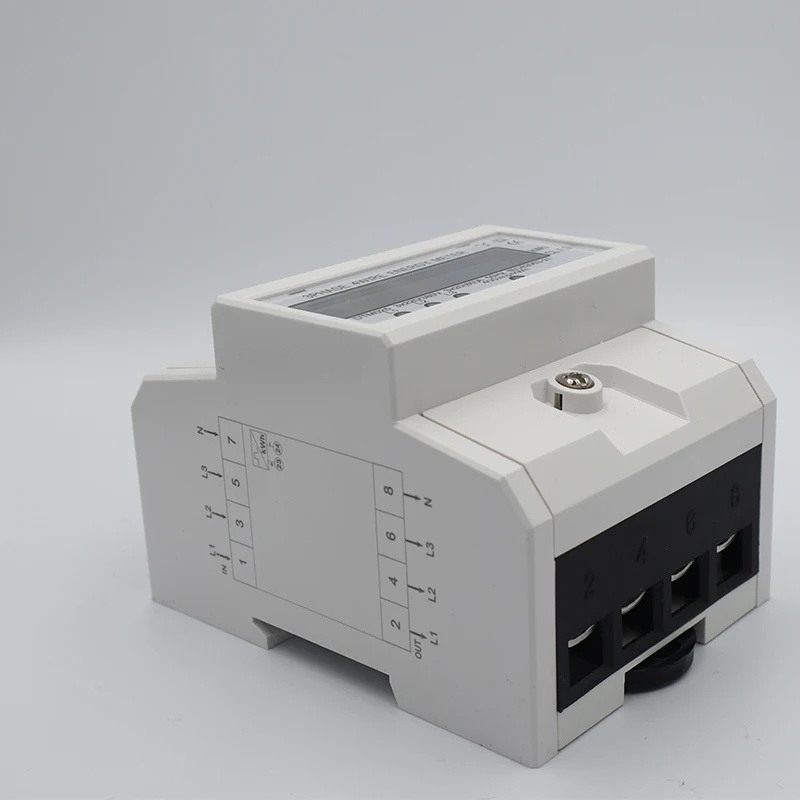

3. Схема подключения Прибор для измерения размеров Высота 100 мм Ширина 76 мм Глубина 65 мм Вес 0,38 кг (нетто)

3. Lnstallation lnstruction

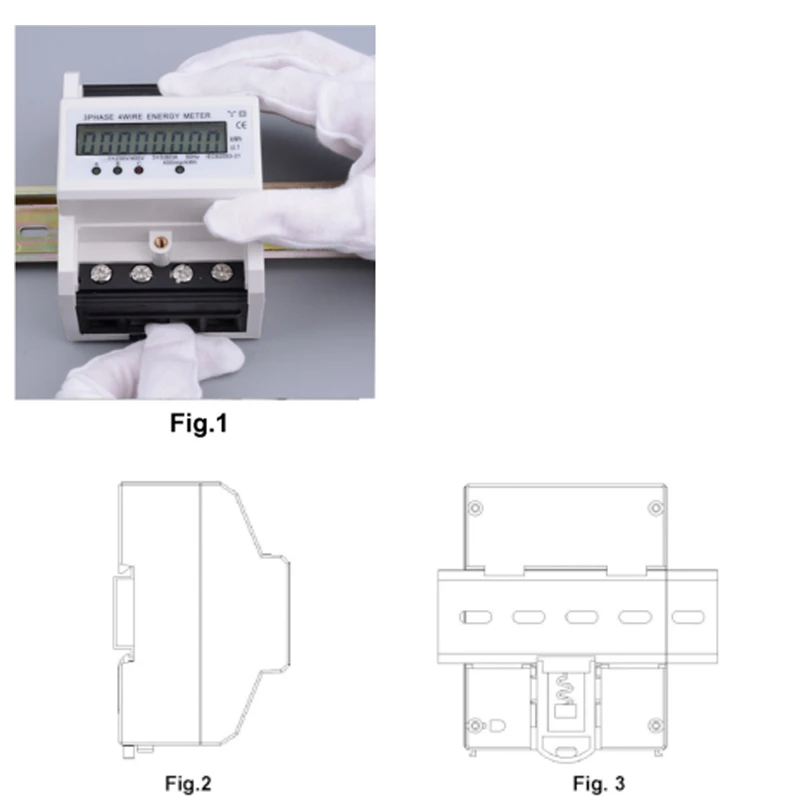

Выберите Стандартный din-рейку 35 мм (длина подтверждена самостоятельно), закрепите их в месте, которое ожидает установки; Поместите метр в верхнюю din-рейку, затем нажмите на зажим в нижней части метра, см. Рис. 1. После того, как нижняя часть meterinstall успешно вставлена в din-рейку, отпустите зажим, чтобы убедиться, что счетчик полностью установлен, см. Рис. 2 и рис. 3

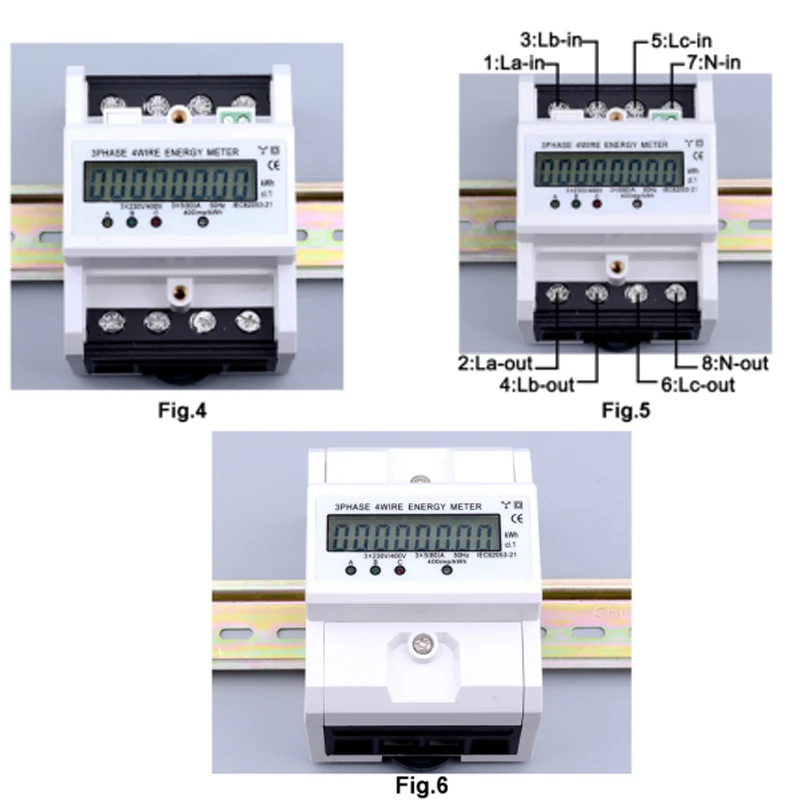

Рис. 4 после установки Подключение в соответствии с схемой проводки, см. Рис. 5 После подключения Используйте свинцовое уплотнение для уплотнения крышки терминала, см. Рис. 6

6. Безопасность инструкция

Lnformation для вашей собственной безопасности Данное руководство не содержит всех мер безопасности для эксплуатации Оборудование (модуль, устройство) из-за особых условий эксплуатации, местных требований к коду или loscal правил может потребоваться дополнительные меры. тем не менее, содержит информацию, которую необходимо придерживаться для вашей личной безопасности и чтобы избежать повреждения оборудования. эта информация Подсвечивается предупреждающим треугольником с восклицательным знаком или болтом молнии в зависимости от степени тяжести предупреждения.

Предупреждение Означает, что невыполнение инструкции может привести к смерти, тяжелой травме или серьезному физическому повреждению. Внимание! Квалифицированного персонала Описание и эксплуатация данного оборудования-это руководство может быть выполнено только квалифицированным лицом. Только те люди, которые quthorized установить, подключите и используйте это оборудование и обладайте надлежащими знаниями о маркировке и заземлении электрического оборудования и цепей, и acn делают это в соответствии с стандартами безопасности и регулирования считаются квалифицированным персоналом в руководстве.

Используется для цели

Эквивалент (устройство, модуль) может использоваться только для приложений, указанных в каталоге и руководстве пользователя, и только в связи с разработками и компонентами, рекомендованными и одобренными нами.

Исключение ответственности

Мы проверили содержание этой публикации, и были приложены все усилия для обеспечения того, чтобы описания были максимально точными. однако отклонения в описании не могут быть полностью исключены, так что нет ответственности Могут быть приняты для любых ошибок или упущений в предоставленной информации. данные в этом руководстве проверяются регулярно, и необходимые исправления будут включены в subesquent editions, если у вас есть какие-либо предложения, пожалуйста, сообщите нам.

С учетом технических изменений без уведомления.

Авторское право Запрещено передавать или копировать этот документ, использовать или раскрывать его содержимое без нашего прямого разрешения. любое дублирование-это нарушение закона ТСЗ, а также уголовные и государственные меры. все права защищены, в частности для получения или утверждения патентной премии или зарегистрированных торговых марок. Предупреждение После удаления упаковки убедитесь в целостности устройства, если сомневаетесь, не используйте оборудование и свяжитесь с техническим персоналом. Монтаж электроприборов должен осуществляться только квалифицированными электриками. Настоятельно необходимо соблюдать общеприменимые меры безопасности. В случае сбоя и/или неисправности устройства, выключите его. Для любого ремонта обратитесь только к техническому персоналу, невыполнение вышеуказанного может поставить под вопрос безопасность устройства.

Гарантия

Производитель будет ремонтировать обмен продуктов, в то время как свинцовое уплотнение по-прежнему происходит, в течение 18 месяцев, при обнаружении продуктов, не соответствующих техническим спецификациям.
