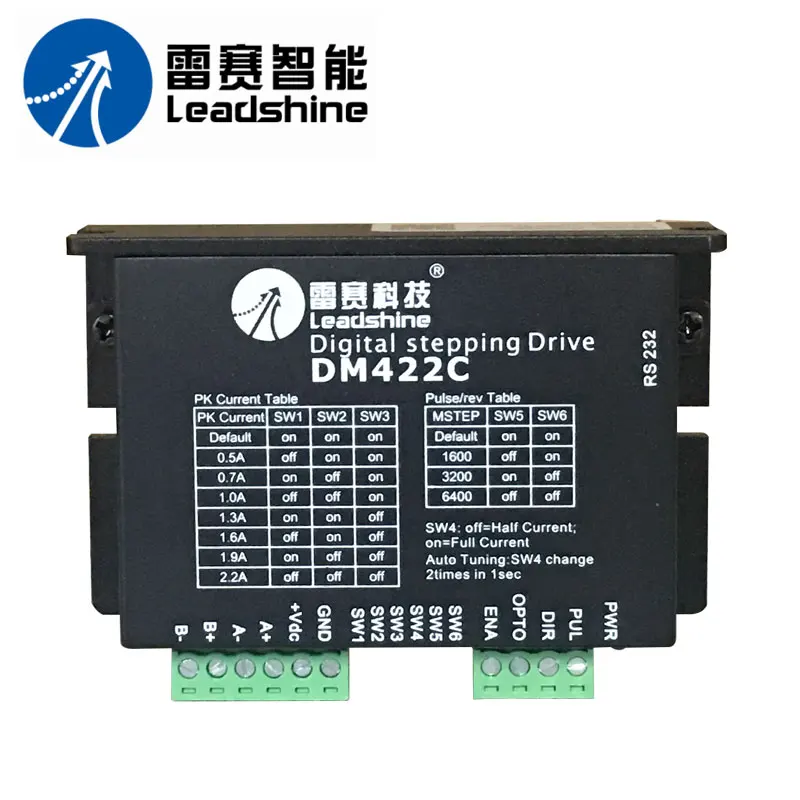

Купить Драйвер шагового двигателя LeadShine DM422C 2 фазы до 40 В постоянного тока/512 а/микрошаг
Обратите внимание:
1. DM422C драйвер специально диски 3539 42 двухфазный шаговый двигатель (требуемый двигатель можно связаться коммерчески)
2. DM422C Драйвер по умолчанию импульсный + режим управления направлением, не может использовать двойной импульсный режим управления. Импульсный сигнал 5 В. Если это импульсный ток 24 В, такой как PLC, ему нужен резистор серии 2K 1/4W (клиенты могут связаться с бизнесом, если он им нужен).
3. DM422C драйвер 123 набор циферблатов ток, 4 набора циферблатов полнотоковая функция полутоков, 56 набор циферблатов деление.
4. DM422C код набора драйвера может установить номер разделения очень мало, если нужен другой номер разделения, необходимо использовать программное обеспечение отладки, через внутренний произвольный номер набора.
5. DM422C обычно используется 24V импульсный источник питания, которые могут оценить мощность 100 Вт. (Деловые контакты доступны для распределения питания)
6. Обычно рекомендуется установить выходной ток (общий ток) драйвера на уровне, аналогичном или немного меньшем, чем номинальный ток двигателя.
Если вам нужен полный набор покупок или запросов на подробные инструкции и соответствующий выбор двигателя питания, пожалуйста, свяжитесь со службой поддержки клиентов!
| Функцией драйвера |
Управление инструкции |
|
Настройка номера микроступенчатого деления |
Четыре переключателя циферблата SW5-SW8 используются для установки номера микроступенчатого деления драйвера. Есть 15 микроступенчатых отделений. Когда пользователь устанавливает подделку micro-step, драйвер должен прекратить работу. Конкретные настройки микроступенчатого деления, пожалуйста, приводите Описание макета. |
|
Выход Регулировка тока |
Выходной ток драйвера устанавливается тремя переключателями SW1-SW3. Общий выходной ток драйвера составляет 8 передач. Конкретные настройки выходного тока, пожалуйста, приводите Описание компоновки. |
|
Автоматическая половина типом струи |
Используйте rs для установки автоматической полупотоковой функции драйвера с помощью SW4. Выключение означает, что статический ток установлен на половину динамического тока, вкл означает, что статический ток такой же, как и динамический ток. В общем использовании, SW4 следует установить, чтобы уменьшить тепло двигателя и водителя и повысить надежность. Около 0,4 секунд после остановки импульсов, ток автоматически уменьшает около половины (60% от фактической стоимости), и теплотворная способность, функционально используемый сводит к 36%. |
|
Интерфейс сигнала |
OPTO соединяет передний конец источника питания lotus root drive; PUL соединяет конец импульсного управления; DIR соединяет конец управления направлением; ENA соединяет конец enabler. |
|
Двигатель Интерфейс |
Положительные и отрицательные концы фазовой обмотки А + и А-подключенного шагового двигателя, а также положительные и отрицательные концы фазовой B обмотки B + и B-подключенного шагового двигателя. При включении фазовых обмоток A и B направление двигателя может быть изменено. |
|
Мощность интерфейс |
Блок питания постоянного тока принимается. Диапазон рабочего напряжения рекомендуется 18-40VDC и источник питания более 100 Вт. |
|
Индикатор светильник |
У водителя два красных и зеленых фонаря. Зеленый светильник-это индикатор питания, и зеленый светильник всегда горит, когда драйвер включен; Красный светильник-индикатор неисправности, И светильник неисправности всегда горит, когда происходит перегрузка напряжения и перегрузки по току. После устранения проблем красный светильник погаснет. Когда драйвер выходит из строя, только повторное включение и повторное включение могут удалить сбой. |
|
Установка инструкции |
Размер привода в 86x55,5x20,5 мм, а также для этого способа работы расстояние между монтажными отверстиями является 78 мм. Он может быть установлен в горизонтальном, так и в вертикальном положении. Рекомендуется вертикальная установка. При установке он должен быть плотно прикреплен к металлическому корпусу для облегчения рассеивания тепла. |
Настройка параметров
Драйвер DM422C использует 6-битный переключатель для настройки точности деления, динамического тока и полутокового/полного тока. Подробное описание:
Рабочая сила тока установка
| Выход пиковое значение тока |
Выход Ссылка ток |
SW1 |
SW2 |
SW3 |
|
По умолчанию |
На |
На |
На |
|
|
0.5A |
0,35 A |
Off |
На |
На |
|
0.7A |
0,5 A |
На |
Off |
На |
|
1A |
0.7A |
Off |
Off |
На |
|
1.3A |
0.9A |
На |
На |
Off |
|
1.6A |
1,2 A |
Off |
На |
Off |
|
1.9A |
1,4 A |
На |
Off |
Off |
|
2.2A |
1,6 A |
Off |
Off |
Off |
Подразделение микро-шаг
| /Подсчет калорийПоворота |
SW5 |
SW6 |
|
По умолчанию |
На |
На |
|
1600 |
Off |
На |
|
3200 |
На |
Off |
|
6400 |
Off |
Off |
