Описание бесщеточного редукторного двигателя:GM25-BLDC2418 бесщеточный мотор постоянного тока имеет наружный диаметр 25 мм и мощность 2 Вт или около того.Двигатель отличается долгим сроком службы (что эквивалентно 10 размерам щеточного двигателя) с широким диапазоном рабочего напряжения, небольшим током, большим крутящим моментом и низким уровнем шума.Может удовлетворить требования к продукции различных случаев, продукт с новым бесщеточным двигателем компании для формирования различной скорости, подходит для роботов, электронных замков, автоматического Вращающегося Оборудования, PTZ.От 500 комплектов, мы можем заказать другие скорости в соответствии с требованиями заказчика.Параметры обсуждаются при заказе.

Непосредственно заряжен и вращается, положительный полюс подключен к красной линии, отрицательный полюс подключен к синей линии и черной линии, и питание выключено. Тормоз не может быть соединен без разбора.

Сигнальная линия FG выводит 6 квадратных волновых импульсов, и скорость может быть получена путем обнаружения частоты импульса (эквивалент 6-линейного кодировщика)

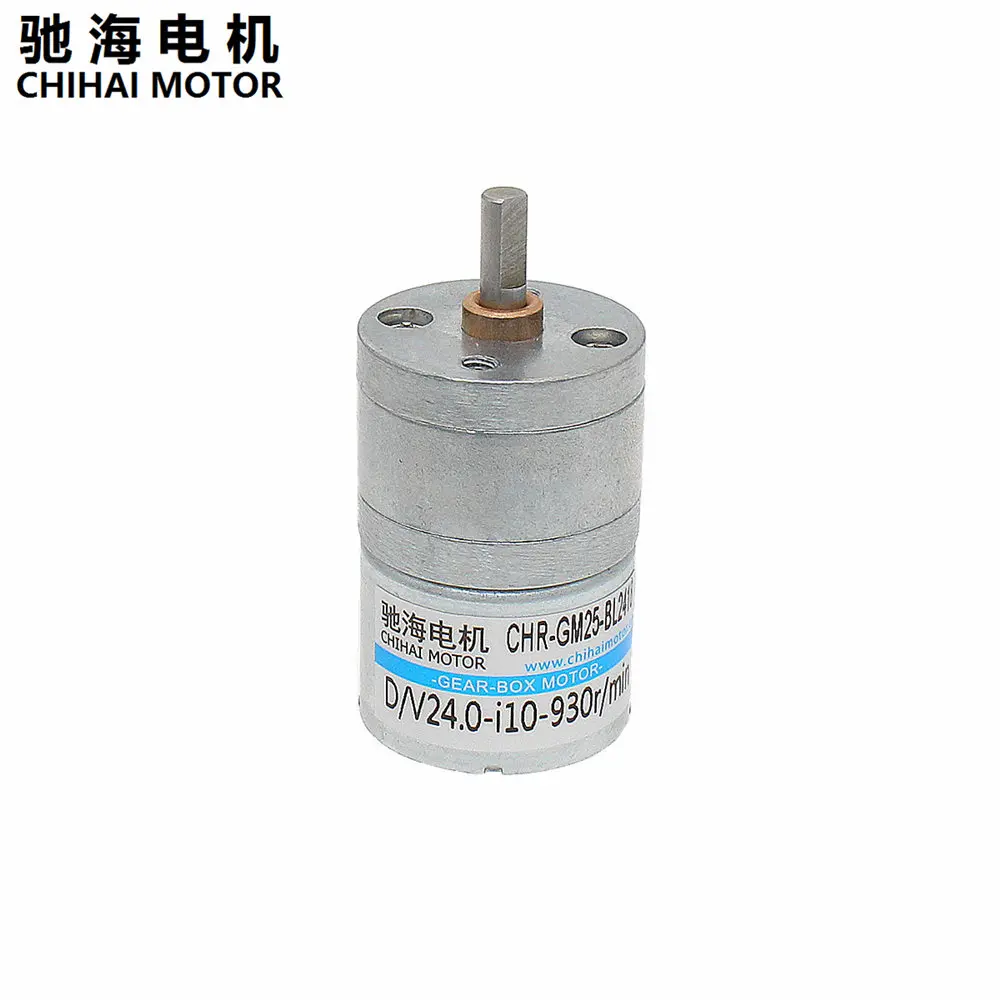

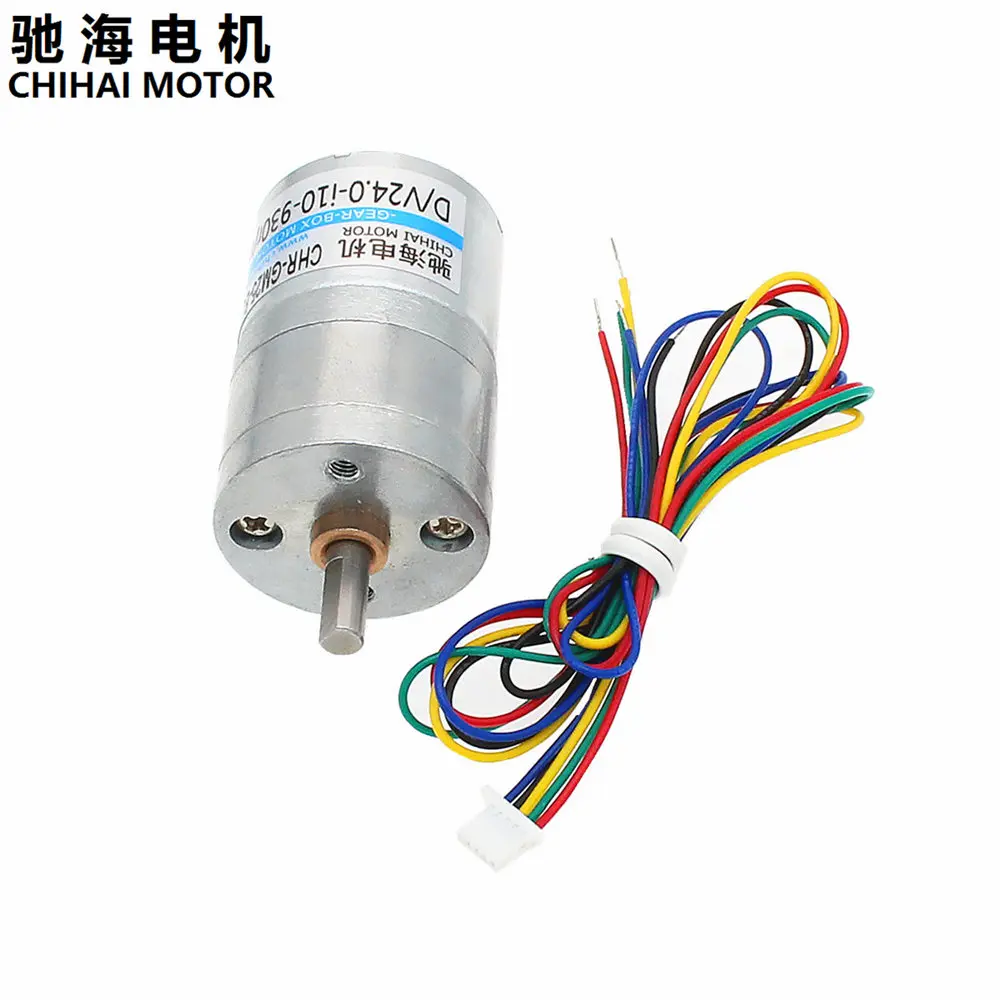

[Модель продукта] бесщеточный мотор CHR-GM25-BLDC2418 постоянного тока

[Диаметр оси] 4 мм

[Длина оси] 12 мм D положение 8 мм

[Вес] около 69 грамм

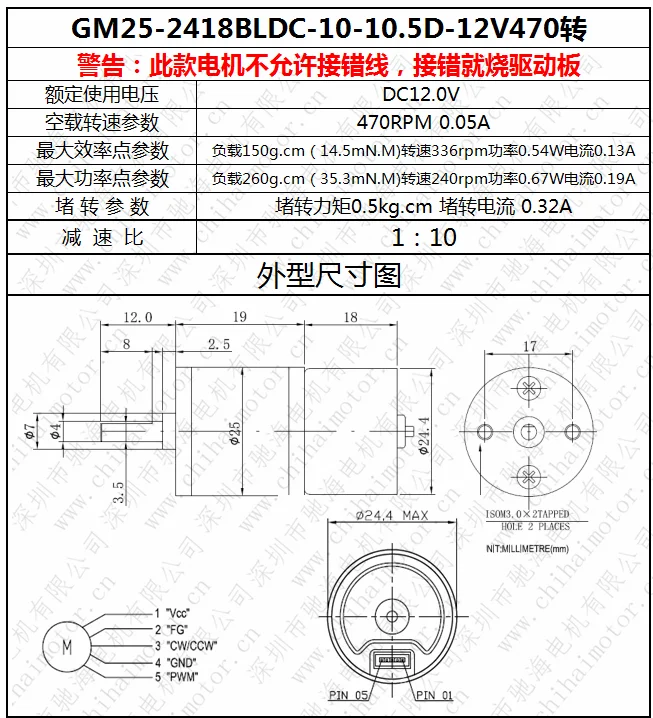

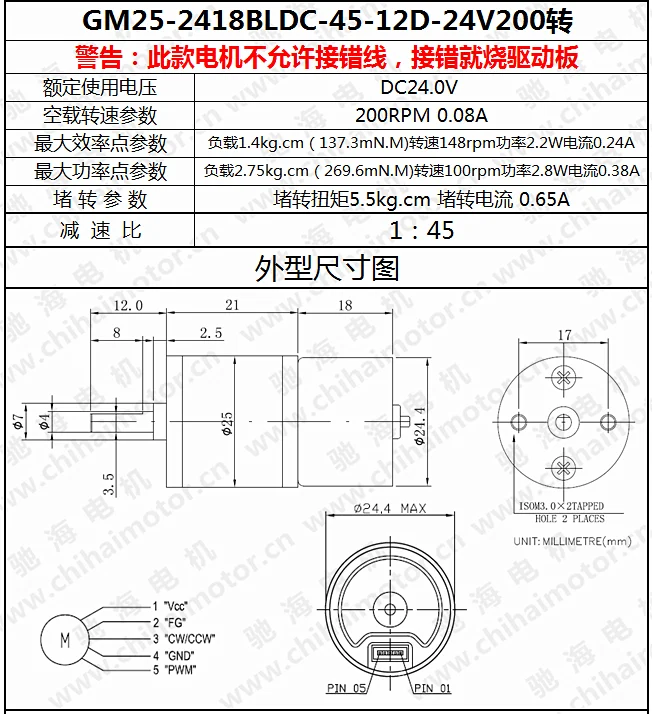

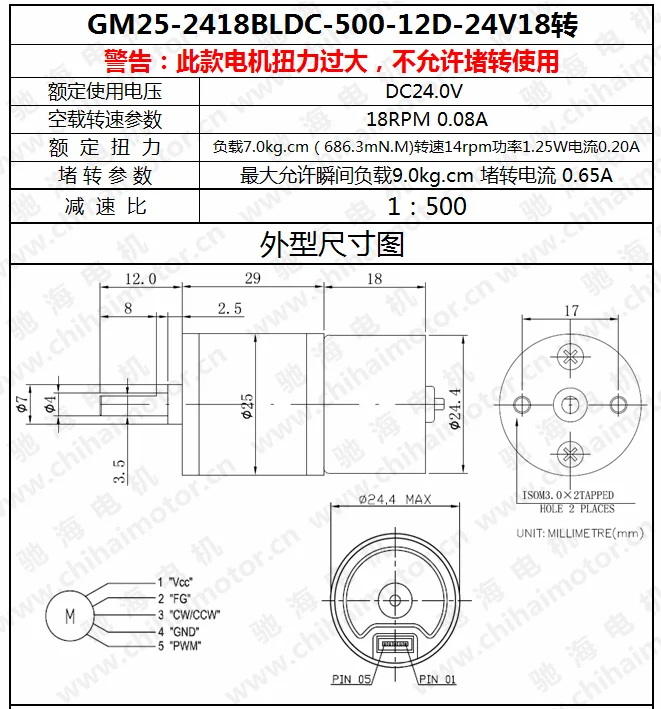

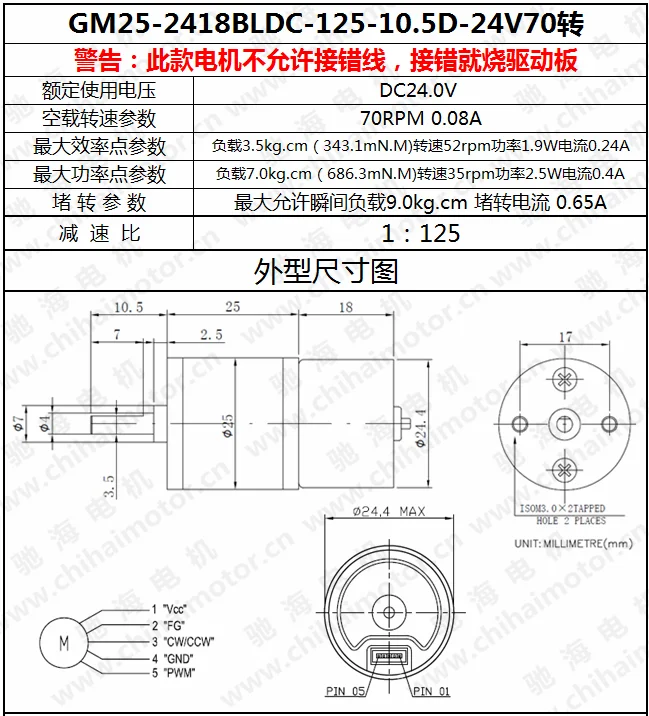

[Монтажную схему]

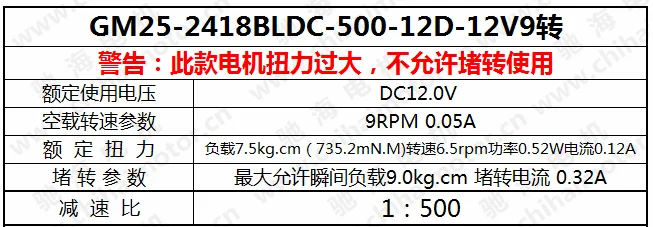

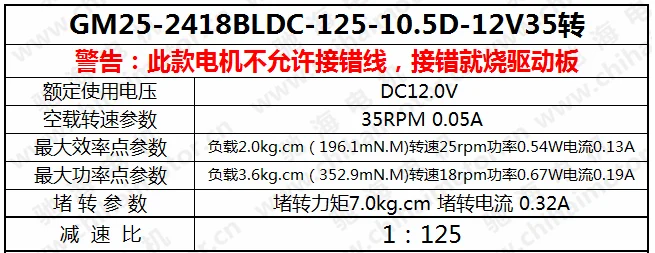

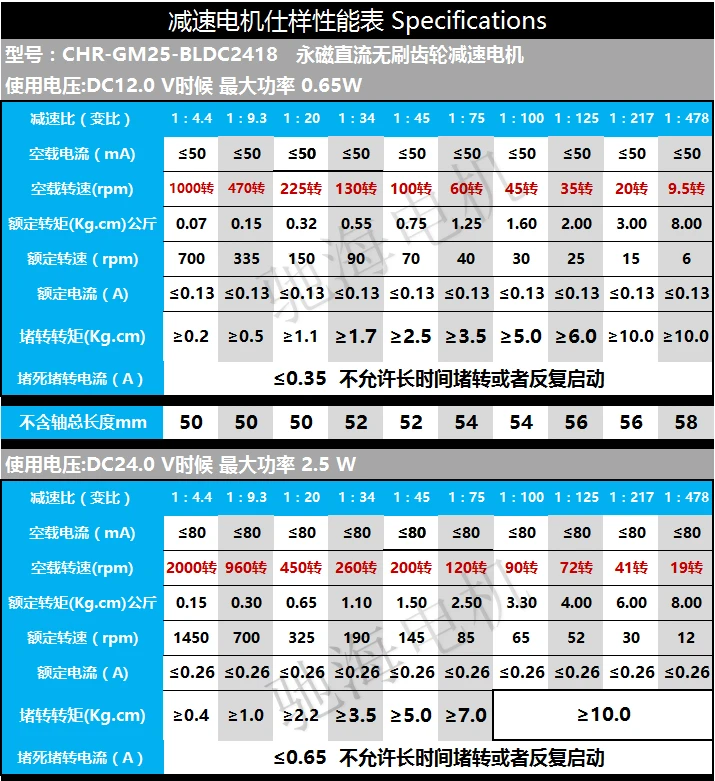

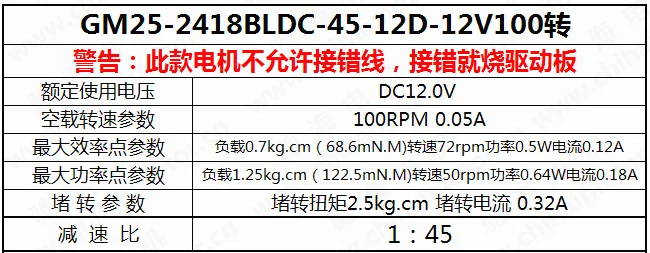

【Пятно Стандартный параметр】

【Комплексное электрические форма исполнения】

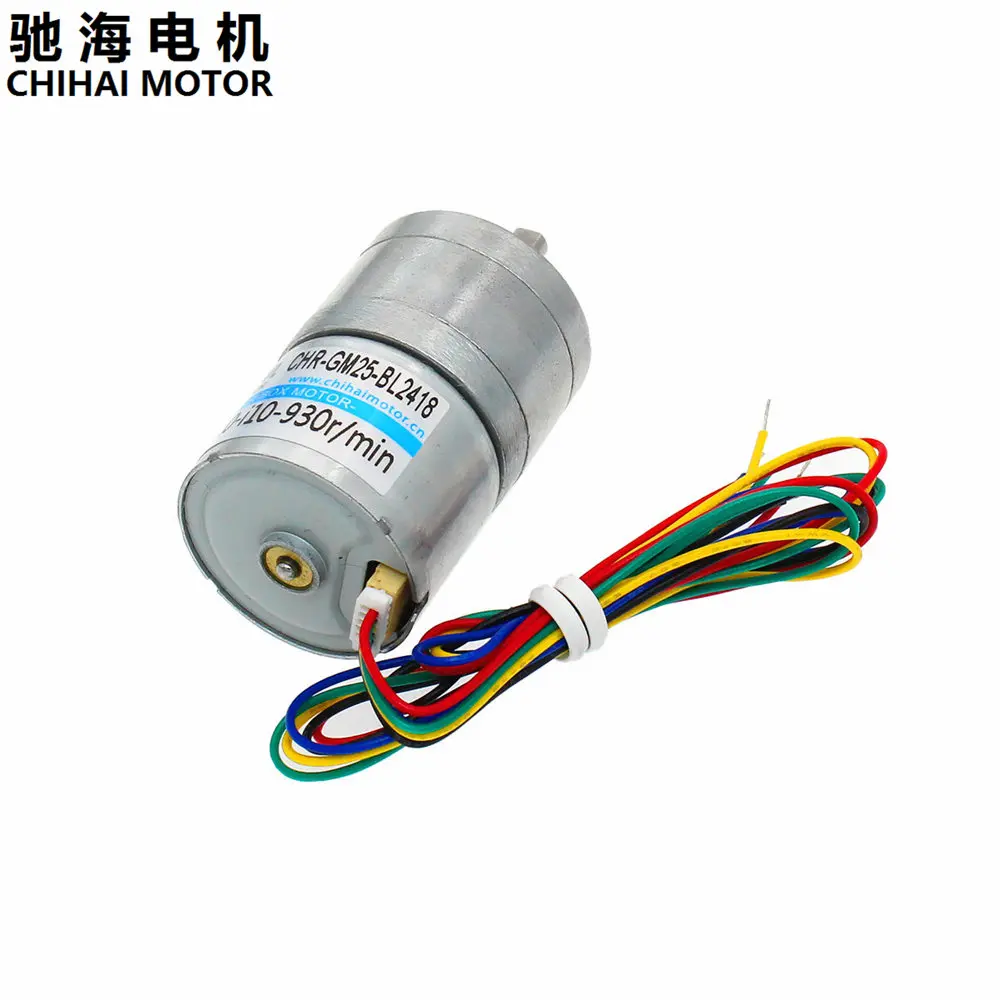

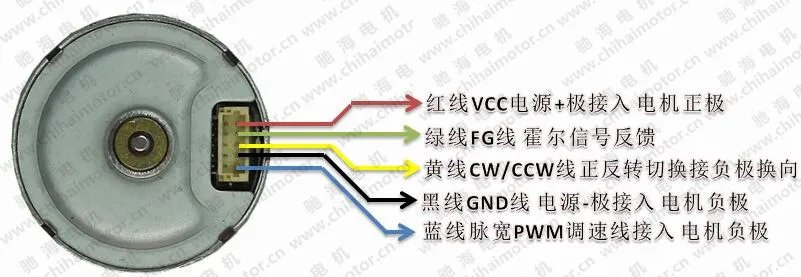

Диаметр: 25 мм на рисунке, длина L варьируется в зависимости от коэффициента уменьшения 17 мм-27 мм, а выход GA25-310 похож на 5 проводов.Описание проводки двигателя красная линия подключается к положительному полюсу источника питания. Черные и синие линии соединены с отрицательным полюсом. В это время Двигатель вращается вперед. Когда желтая линия и черная линия соединены с отрицательным полюсом, двигатель возвращается. Зеленая линия-это Выходная линия скорости сигнала.(Скорость отличается После замедления, синяя линия также называется линией скорости PWM, а входной сигнал PWM 20-30 кГц может регулировать скорость двигателя путем регулировки коэффициента мощности).

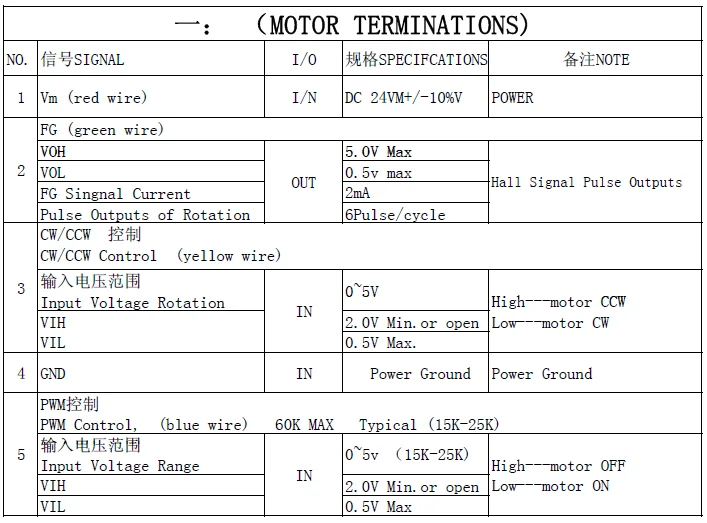

Проводное соединение метод

1. Когда красный провод подключен к положительному полюсу источника питания, черные и синие провода подключены к отрицательному полюсу, и направление движения двигателя вперед: CCW

2. Когда красный провод подключен к положительному полюсу источника питания, черные, синие и желтые провода подключены к отрицательному полюсу, и направление движения двигателя обратное: CW

3. Когда синяя линия подключена к отрицательному полюсу, работа двигателя находится на пределе, и скорость двигателя может быть скорректирована, когда синяя линия отдельно соединена с ШИМ.

4. Метод подключения провода должен следовать приведенным выше инструкциям, двигатель не приемлем для нарушения вышеуказанной операции, не подключайте двигатель к напряжению выше 26VDC.

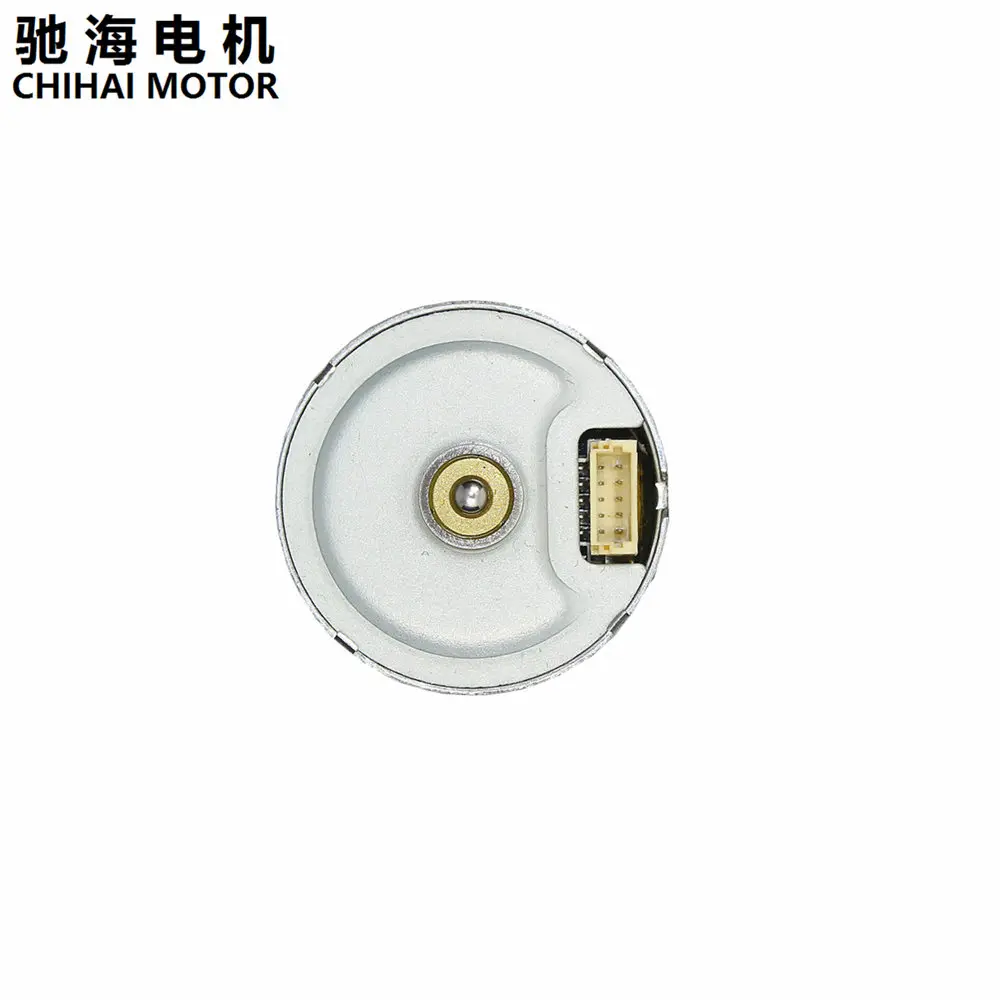

5. При подключении терминала к розетке терминал точно выровнен и не может быть нажат. Когда терминал вытягивается из розетки, не вытягивайте провод и не повреждайте розетку на двигателе.
