Модуль обнаружения тока переменного 220 В 5 А трансформатор модуль плата защиты от - купить

Купить Модуль обнаружения тока переменного 220 В 5 А трансформатор модуль плата защиты от

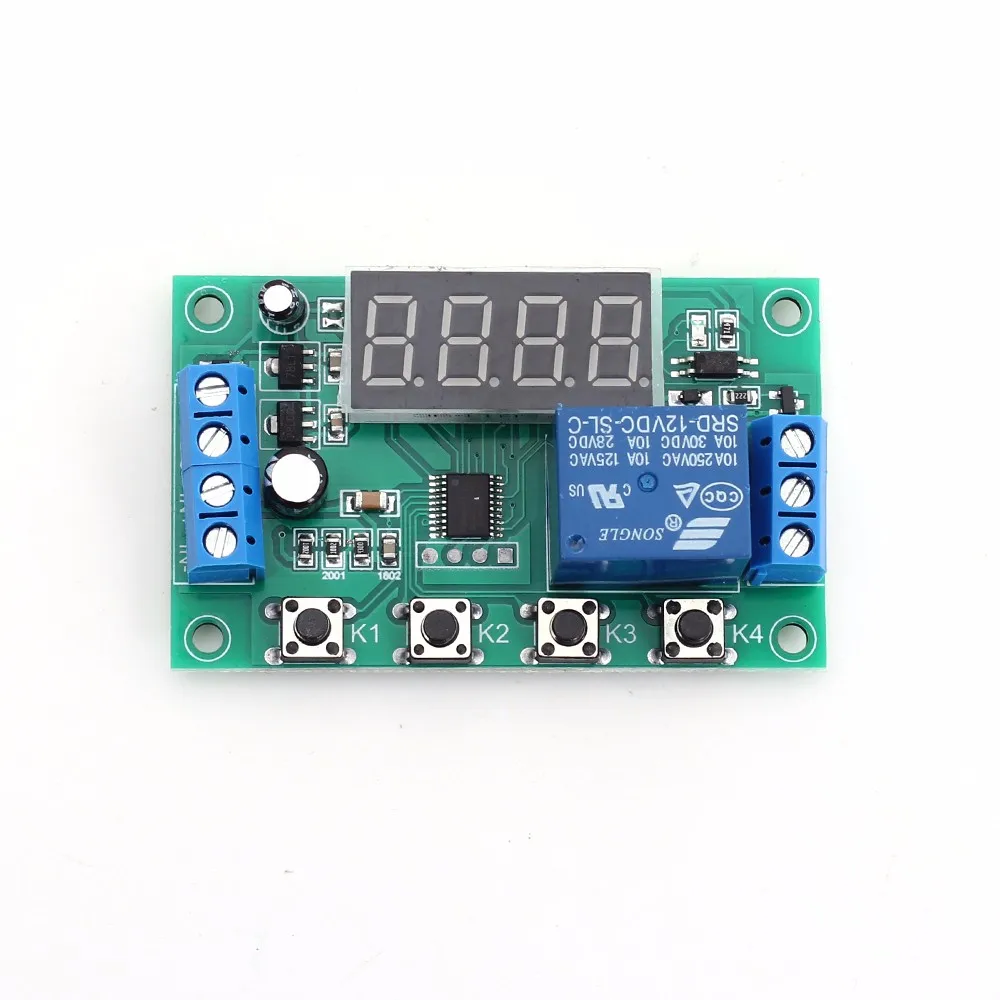

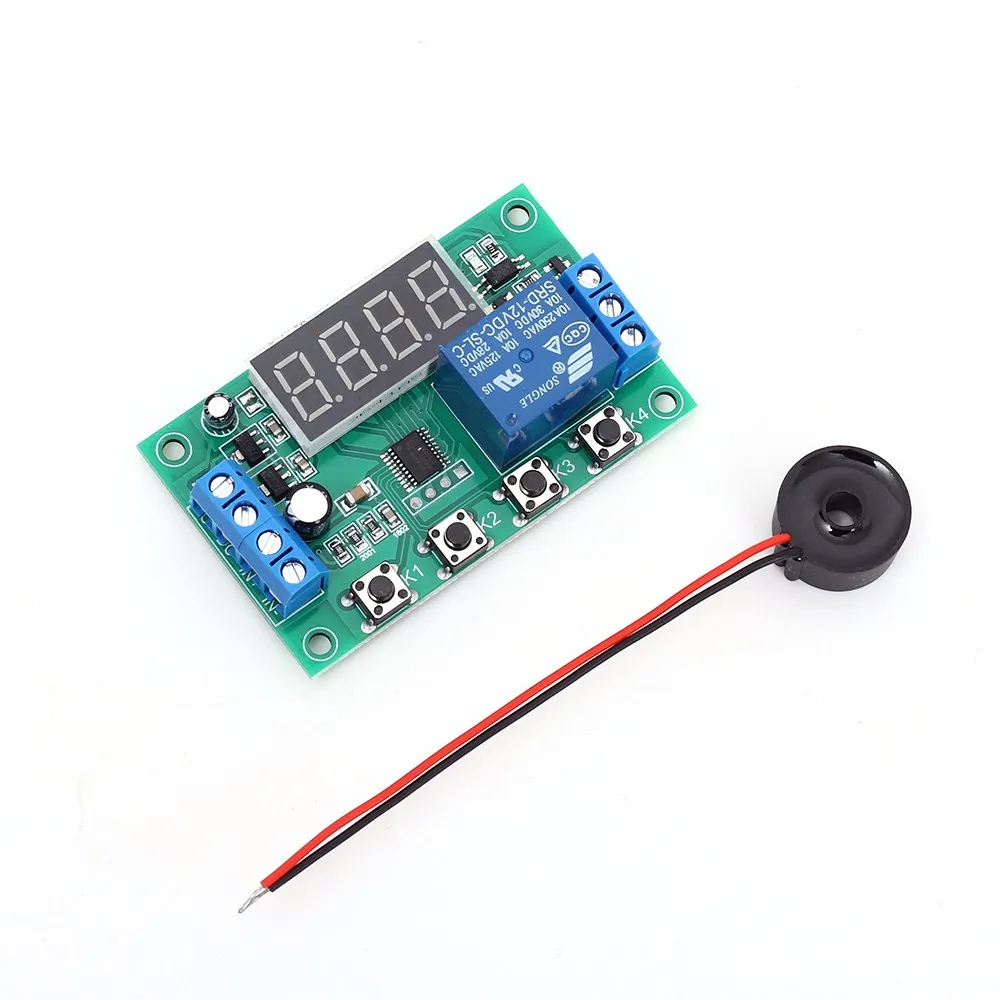

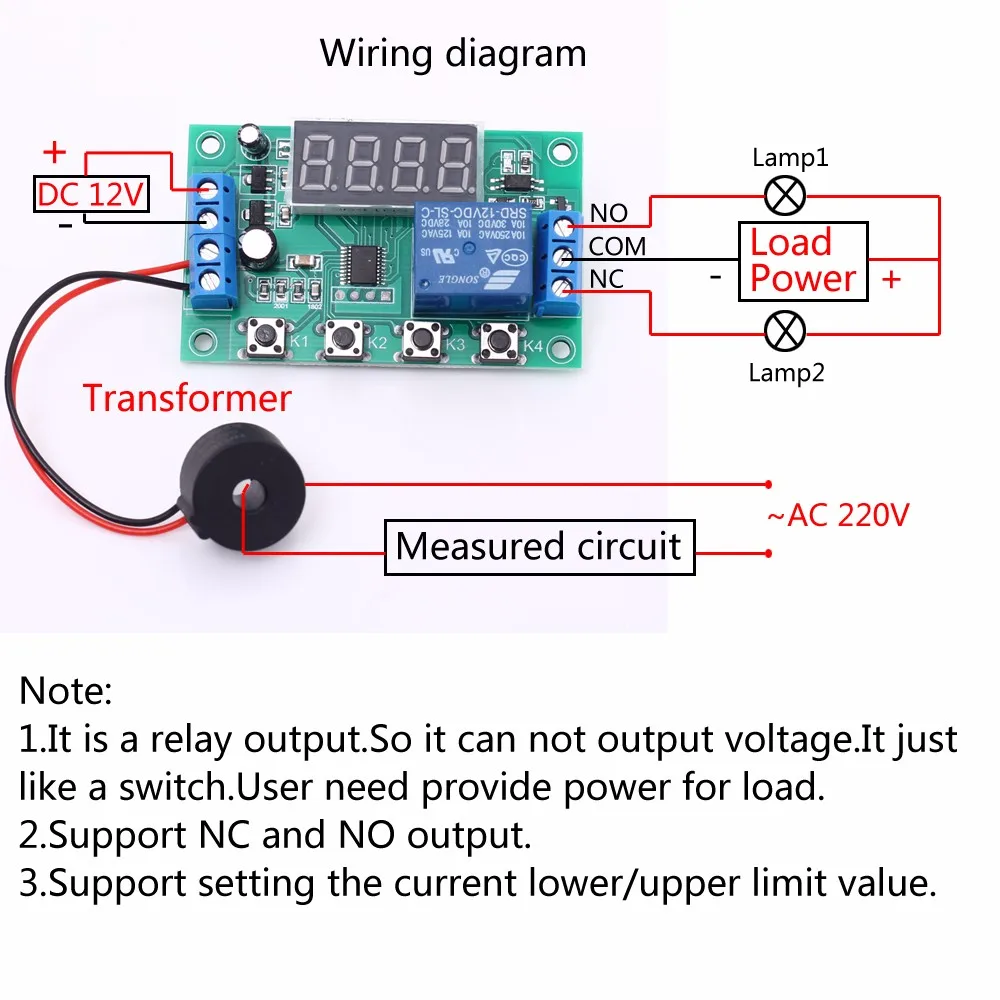

         1. Описание:Трансформатор тока-это инструмент, который преобразует основной боковой большой ток во вторичный боковой малый ток в соответствии с принципом электромагнитной индукции.Пользователь может установить два текущих порога. Когда ток находится в различном диапазоне, модуль выполняет соответствующие действия и контролирует нагрузку.2. Особенности:1>. Поддержка нескольких режимов работы;2>. Поддержка установки верхнего предела тока;3>. Поддержка установки нижнего предела тока;4>. Поддержка настройки выходного значения запуска;5>. Поддержка настройки выходного значения;6>. Поддержка NC и отсутствие выхода;7>. Высокая чувствительность;8>. Низкое энергопотребление;9>. Поддержка контроля над током;10>. Цифровой дисплей трубки;11>. Высокая точность;12>. Поддержка функции отключения памяти;13>. Светодиодный индикатор рабочего выхода.3. Параметры:1>. Название продукта: AC 220V 5A Текущий Модуль обнаружения2>. Рабочее напряжение: 12 В постоянного тока3> измеренное напряжение нагрузки: 220 В переменного тока4>. Измеренный ток нагрузки: 0 ~ 5A5>. Измеренная точность тока: 0.01A6>. Регулируемое напряжение нагрузки: 250 В переменного тока или 30 В постоянного тока7>. Управляемый ток нагрузки: 10A8>. Сила тока: 15 мА9>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃10>. Диапазон рабочей влажности: 0%-95% относительной влажности11>. Размер: 66*41*25 мм4. Кнопка/Описание экрана:1>. На дисплее будет отображаться текущий измеренный ток как '00.00 'при включении питания или нормальном состоянии дисплея. Блок ампер.2>. Экран будет отображать режим «p-21» в режиме set.2,1>.'P' будет мигать при установленном режиме.2,2>. Второй бит '-', который является разделителем, и пользователь может быть проигнорирован и не имеет значения.2,3>. Третий бит типа «2»-это выбор режима. Он может быть 1 ~ 5. Пользователь может настроить режим с помощью кнопки «K2».2,4>. Четвёртый бит типа «1»-это функция выбора. Может быть 1 ~ 2. Пользователь может настроить функцию с помощью кнопки «K3».3>.K1: установите режим и установите текущее значение нижнего/верхнего предела.3,1>. Пользователю необходимо удерживать нажатие более 1 секунды при первом нажатии K1 при вводе в заданный режим. Он используется для предотвращения ложного запуска;3,2>. При первом нажатии k1.это меню, чтобы установить режим и выбрать по кнопке K2 и K3;3,3>. На втором нажатии k1.экран будет мигать и отображать как '00.05 '. Это меню для установки текущего нижнего предельного значения l1.это означает, что пороговое значение L1 составляет 0.05A. Нажмите кнопку K2, чтобы увеличить порог L1 и K3, чтобы уменьшить порог L1.3,4>. На третьей клавише k1.экран будет мигать и отображаться как '00.10 '. Это меню для установки верхнего предела тока l2.это означает, что порог L2 составляет 0.10A. Нажмите кнопку K2, чтобы увеличить порог L2 и K3, чтобы уменьшить порог L2.3,5>. При 4-м нажатии k1.он вернется к нормальному отображению тока измеренного тока. Указывает, что он находится в режиме ожидания.4>.K2: установите режим и Увеличьте пороговое значение.5>.K3: Настройка режима и калибровка ошибок.5,1>. Установите режим и Увеличьте пороговое значение в заданном режиме.5,2>. Нажмите кнопку K3 в режиме ожидания. Она используется для нулевой регулировки и калибровки ошибок.6>.K4: кнопка сохранения.7>. Заданные параметры будут сохранены в режиме ожидания при выключении питания.5. Функция:1>.L1: Текущий нижний предел.2>.L2: Текущий верхний предел.3>.L1<L2.4>. Реле по умолчанию выключено.5>.P-11: Включите, когда измеренный ток выше, чем L1; Выключите, когда измеренный ток снова ниже, чем L1.6>.P-12: Включите, когда измеренный ток выше, чем L1; Реле будет продолжать, независимо от того, какой измеренный ток после включения реле. Выключите реле при повторном запуске источника питания.7>.P-21: Включите, когда измеренный ток выше L2; Выключите, когда измеренный ток ниже L1.8>.P-22: Включите, когда измеренный ток выше L2; Реле будет продолжать, независимо от того, какой измеренный ток после включения реле. Выключите реле при повторном запуске источника питания.9>.P-31: Включите, когда измеренный ток ниже, чем L1; Выключите, когда измеренный ток выше, чем L2.10>.P-32: Включите, когда измеренный ток ниже, чем L1; Реле будет продолжать, независимо от того, какой измеренный ток после включения реле. Выключите реле при повторном запуске источника питания.11>.P-41: Включите, когда измеренный ток находится между L1 и L2; В противном случае выключите реле.12>.P-42: Включите, когда измеренный ток находится между L1 и L2; Реле будет продолжать, независимо от того, какой измеренный ток после включения реле. Выключите реле при повторном запуске источника питания.13>.P-51: Включите, когда измеренный ток ниже L1 или выше L2; В противном случае выключите реле.14>.P-52: Включите, когда измеренный ток ниже L1 или выше L2; Реле будет продолжать, независимо от того, какой измеренный ток после включения реле. Выключите реле при повторном запуске источника питания.6. Использование шагов:1>. Подключите датчик трансформатора тока на «IN +» и «In-».2>. Подключите источник питания постоянного тока 12 В в 'DC + 'и 'DC-' (пожалуйста, не подключайте нагрузку перед установкой режима работы).3>. Убедитесь, что требуется режим работы.4>. Удерживайте кнопку K1 более 1 секунды, чтобы войти в заданный режим работы, как указано в списке «функции». Нажмите K2 и K3, чтобы выбрать режим.5>. Нажмите кнопку K1 во второй раз, чтобы установить текущее значение нижнего предела L1. Нажмите K2 и K3, чтобы изменить значение.6>. Нажмите кнопку K1 в третий раз, чтобы установить текущее значение верхнего предела L2. Нажмите K2 и K3, чтобы изменить значение.7>. Нажмите кнопку K1 в четвертый раз, чтобы вернуться к нормальному отображению тока измеренного тока.8>. Нажмите кнопку K3 для калибровки ошибок.9>. Проверьте заданные параметры на основе выходного индикатора и звука от реле.10>. Отключите источник питания, а затем подключите нагрузку на выходе. Примечание: нагрузка должна питаться отдельно. Модуль не может выводить напряжение.11>. Включите питание для модуля и используйте модуль.7. Примечание:1>. Рабочее напряжение 12 В постоянного тока, а не 220 В переменного тока 220 В-это напряжение для измеренного тока.2>. Это релейный выход. Поэтому он не может выводить напряжение. Он просто как переключатель.3>. Пользователю необходимо обеспечить источник питания для загрузки.4>. Провод не может быть изменен. В противном случае модуль будет поврежден.8. Применение:1>. Проверка тока2>. Домашняя безопасность3>. Электрический осмотр4>. Интеллектуальное управление цепью5>. Обнаружение цепи9. Посылка:1>.1 шт AC 220V 5A модуль обнаружения тока;2>.1 шт. датчик трансформатора тока;
