Бесплатная доставка США и ЕС! Контроллер шагового двигателя Nema34 DM860A 7.8A 256micsteps 24 ~ - купить

Купить Бесплатная доставка США и ЕС! Контроллер шагового двигателя Nema34 DM860A 7.8A 256micsteps 24 ~



Отличные новости от Longs motor! Доставка со склада США, после оплаты, в течение 3-5 дней для получения продукции!Никаких налогов с таможни для клиентов США, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка по UPS!

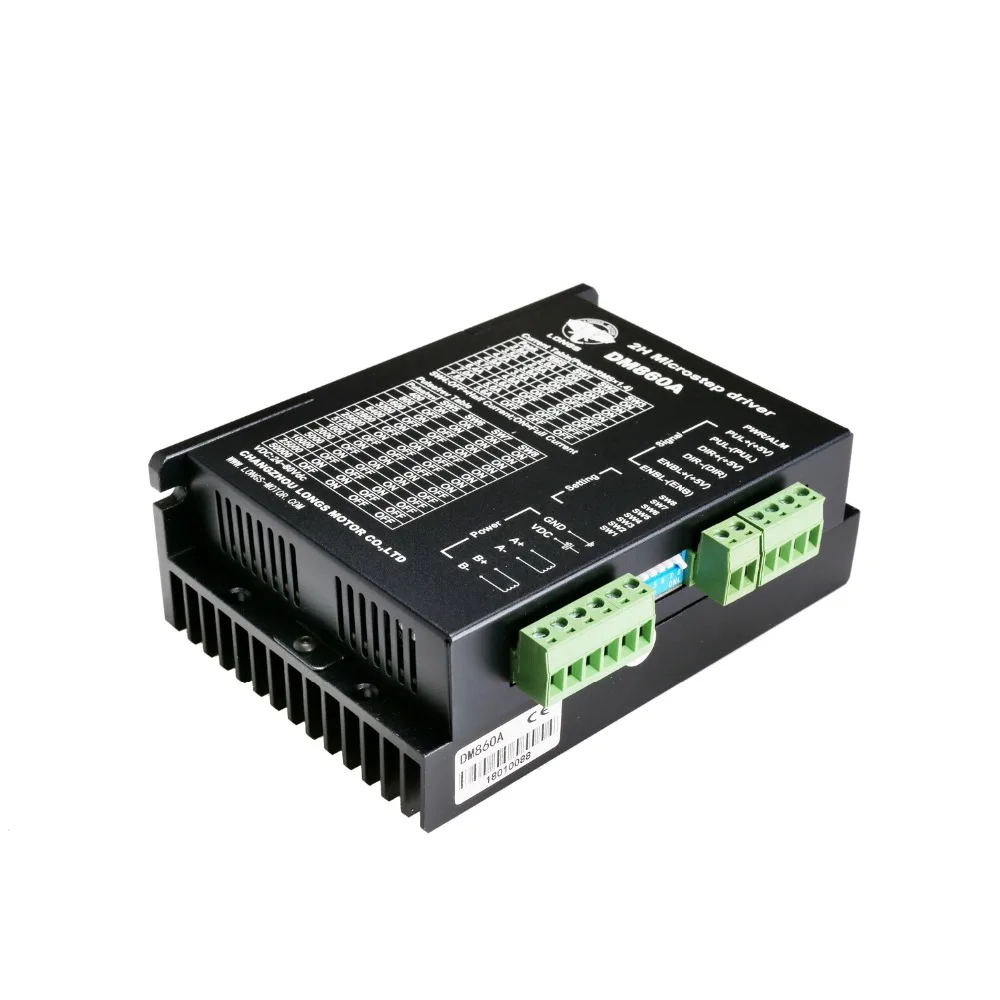

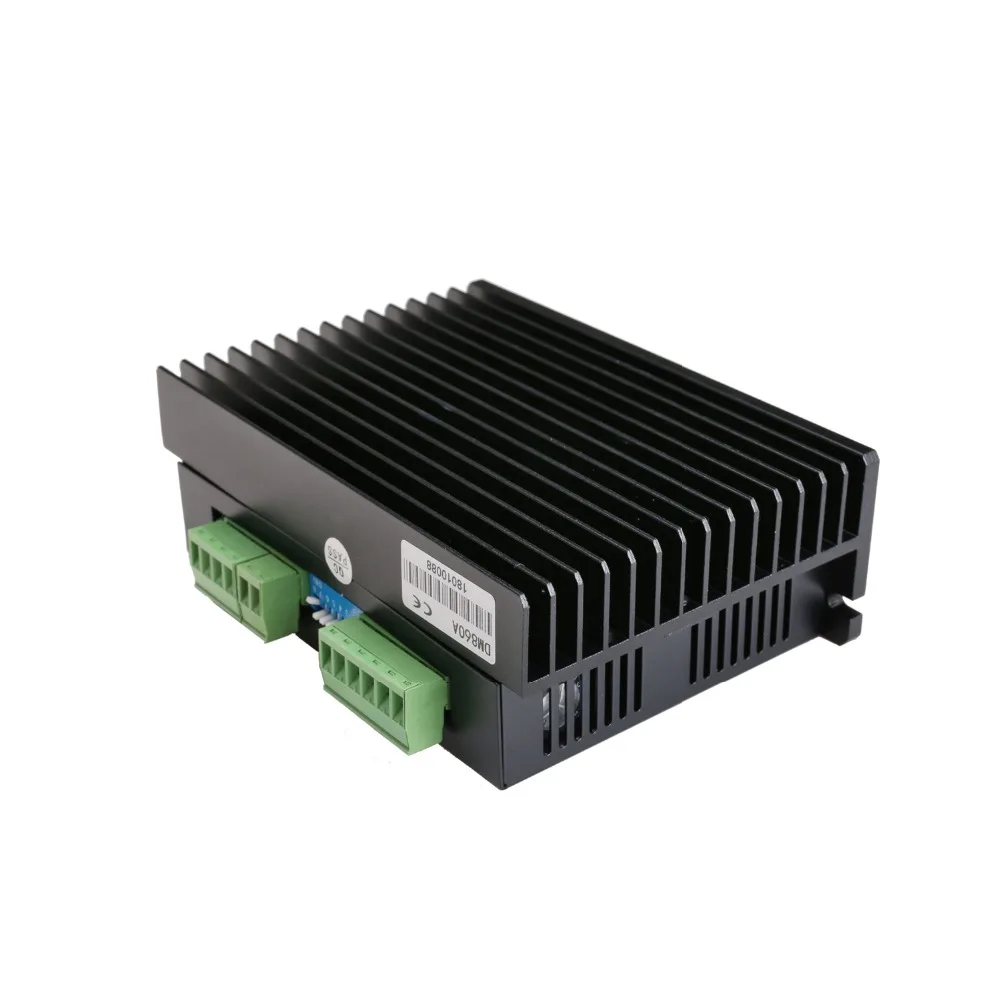

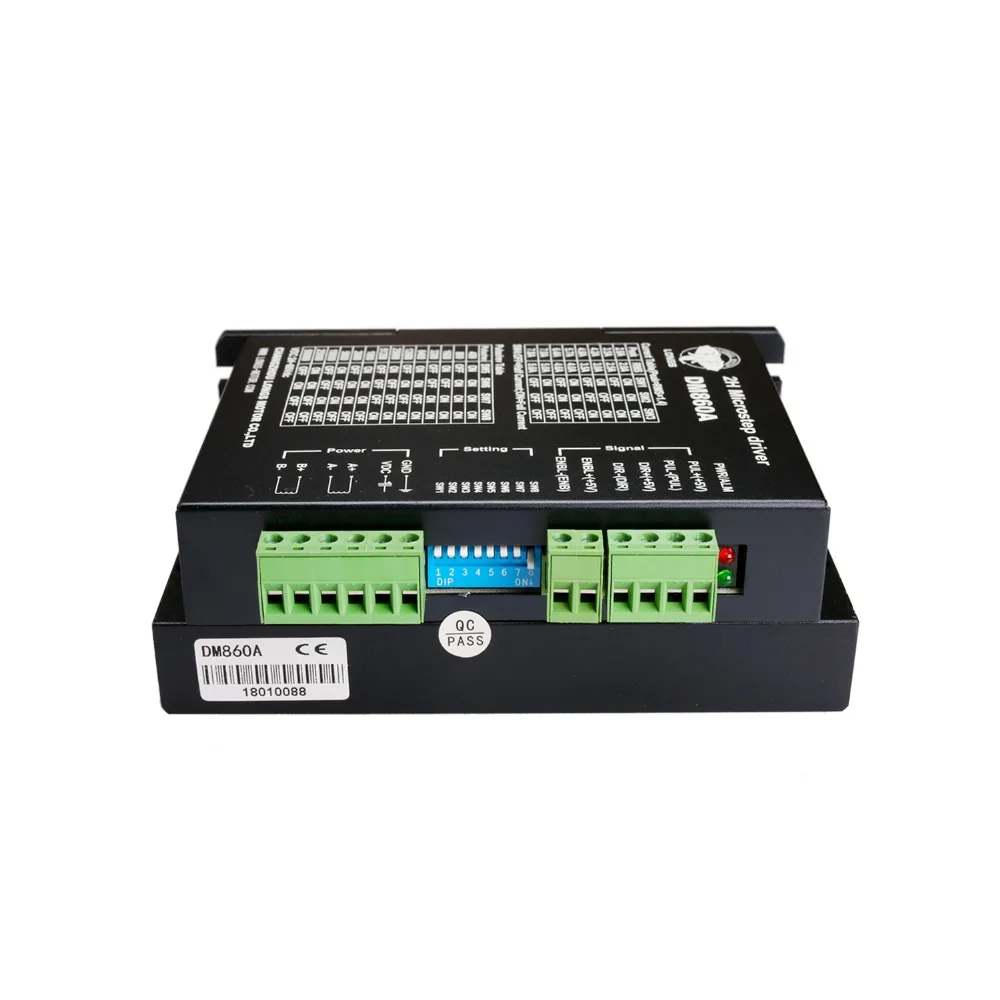

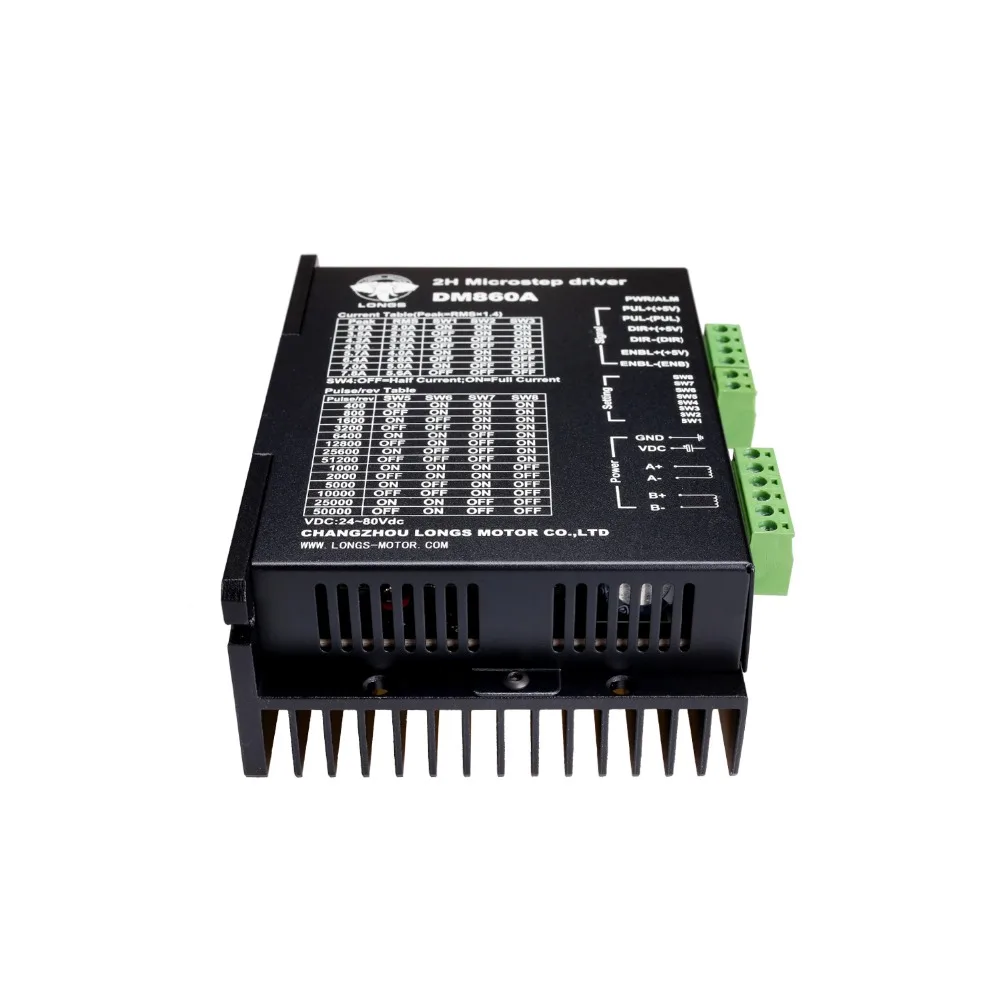

Данный товар включает в себя:1 шт. Nema34 Драйвер шагового двигателя 7.8A 256micstepsВведение:DM860A-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 8.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM860A работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.Особенности:L высокая производительность, низкая ценаL средний ток управления, 2-фазный синусоидальной нагрузочная способность по токуL Напряжение питания от 24VDC до 80VDCL опто-изолированный сигнал I/OL Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыканияL 14 каналов деление и автоматическое снижение холостого токаL 8 каналов выходной фазовый токL автономный входной терминал командыL крутящий момент двигателя связан со скоростью, но не связан с шагом/революциейL высокая скорость запускаL высокий крутящий момент при высокой скорости
Электрические характеристики:

Вход напряжения	24-80VDC
Вход ток	<6A
Выход ток	2.8A ~ 7.8A
Расход	Потребление: 80 Вт; Внутреннее страхование: 10A
Температура	Рабочая температура-10 ~ 45 ℃;Температура чулок-40 ℃ ~ 70 ℃
Влажность	Нет конденсата, нет капель воды
Газ	Защита от горючих газов и проводящей пыли
Вес	500 г

Назначение и описание контактов:1) конфигурации соединительных штифтов

Pin Функция	Детали
PUL +,PUL-	Импульсный сигнал, PUL +-это положительный конец импульсного вводаPUL-это отрицательный конец импульсного ввода
DIR +,DIR-	Сигнал DIR: DIR +-это положительный конец входного контакта направленияDIR-это отрицательный конец входного штифта направления
ENBL +	Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера.
ENBL-	ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен)

2) схема подключения контактов:Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен,Все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, всеКонтроль положительных сигналов будет соединен вместе с общественным портом. Теперь Приведите два примера (открытый коллекторИ с самонастраиваемым устройством)Пожалуйста, проверьте их:Рис. 1. Схема входного порта (соединение Yang)ПК Откройте выходной разъем
Рис. 2 схема входного порта (подключение Инь)ПК PNP выходПримечание: Когда VCC = 5 В, R = 0Когда VCC = 12V, R = 1K, >1/8WКогда VCC = 24V, R = 2K,>1/8WR должен подключаться в части контрольного сигнала.  3. Выбор функций (используя выводы корпуса DIP для достижения этой функции) 1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:

SW5

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

SW6

На

На

OFF

OFF

На

На

OFF

OFF

На

На

OFF

OFF

На

На

SW7

На

На

На

На

OFF

OFF

OFF

OFF

На

На

На

На

OFF

OFF

SW8

На

На

На

На

На

На

На

На

OFF

OFF

OFF

OFF

OFF

OFF

PULSE/REV

400

800

1600

3200

6400

12800

25600

51200

1000

2000

5000

10000

25000

50000

       2) Настройка постоянного токаSW4 используется для этой цели. Выключение означает, что Стандартный ток должен быть половиной выбранного динамическогоТок и значение ON означает, что режим ожидания будет таким же, как выбранный динамический ток. 3) Настройка выходного тока:Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройкуБлиже всего к требуемому току вашего двигателя

Выходной ток (A)
SW1	SW2	SW3	Пиковый	RMS
На	На	На	2,80	2,00
OFF	На	На	3,50	2,50
На	OFF	На	4,20	3,00
OFF	OFF	На	4,90	3,50
На	На	OFF	5,70	4,00
OFF	На	OFF	6,40	4,60
На	OFF	OFF	7,00	5,00
OFF	OFF	OFF	7,80	5,60

 4) функция полупотока:Функция полупотока заключается в том, что после 200 мс импульса не происходит, выходной ток драйвера автоматическиУменьшен до 40% номинального выходного тока, который используется для предотвращения нагрева двигателя.  4. Контакты двигателя и мощности:

Двигатель и шпильки	1	A +	Моторы проводки
	2	A-
	3	Модель B +
	4	В в-режиме
	5,6	DC + постоянного тока	Мощность питания	Мощность питания: DC24-80VDCПиковый входной ток не может достигать 6А
