Параметры продукта

Размеры: 1,8 (дюйм)
Тип: TFT
Задний светильник: 2 белых СВЕТОДИОДА
Разрешение: 128*160 (пиксель)
Чип драйвера: ST7735S
Рабочая температура: -10 °C ~ 60 °C
Температура хранения: -20 °C ~ 70 °C
Рабочее напряжение: 5V/3,3 V
Вес изделия: около 25 (г)
Потребляемая мощность: около 90 МВт
Модуль интерфейса: 4-провод SPI интерфейс
Цвет дисплея: 16 бит RGB 65K цвет
Эффективная Область отображения: 28,03x35,04 (мм)
Размер платы модуля: 38,30x62,48 (мм)

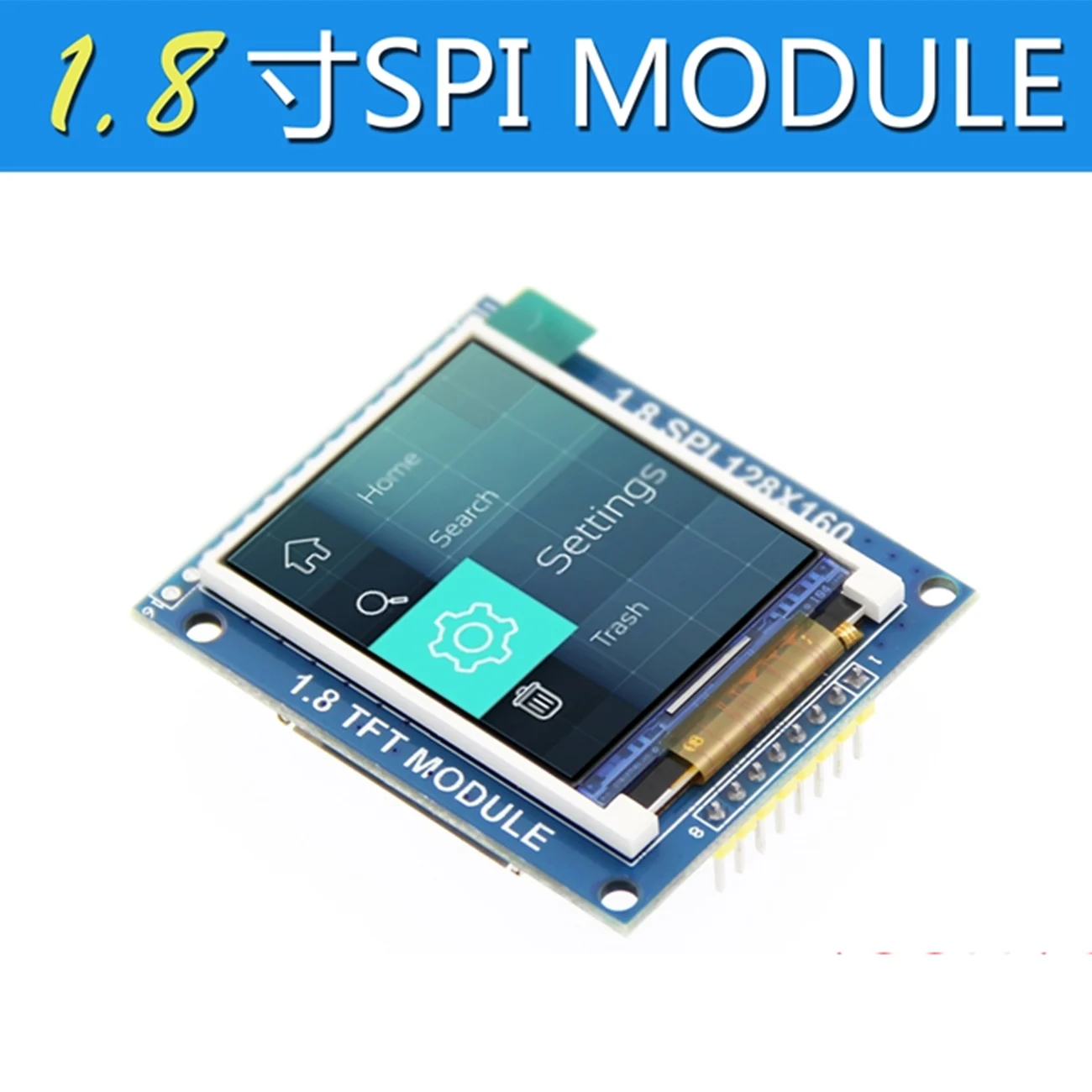

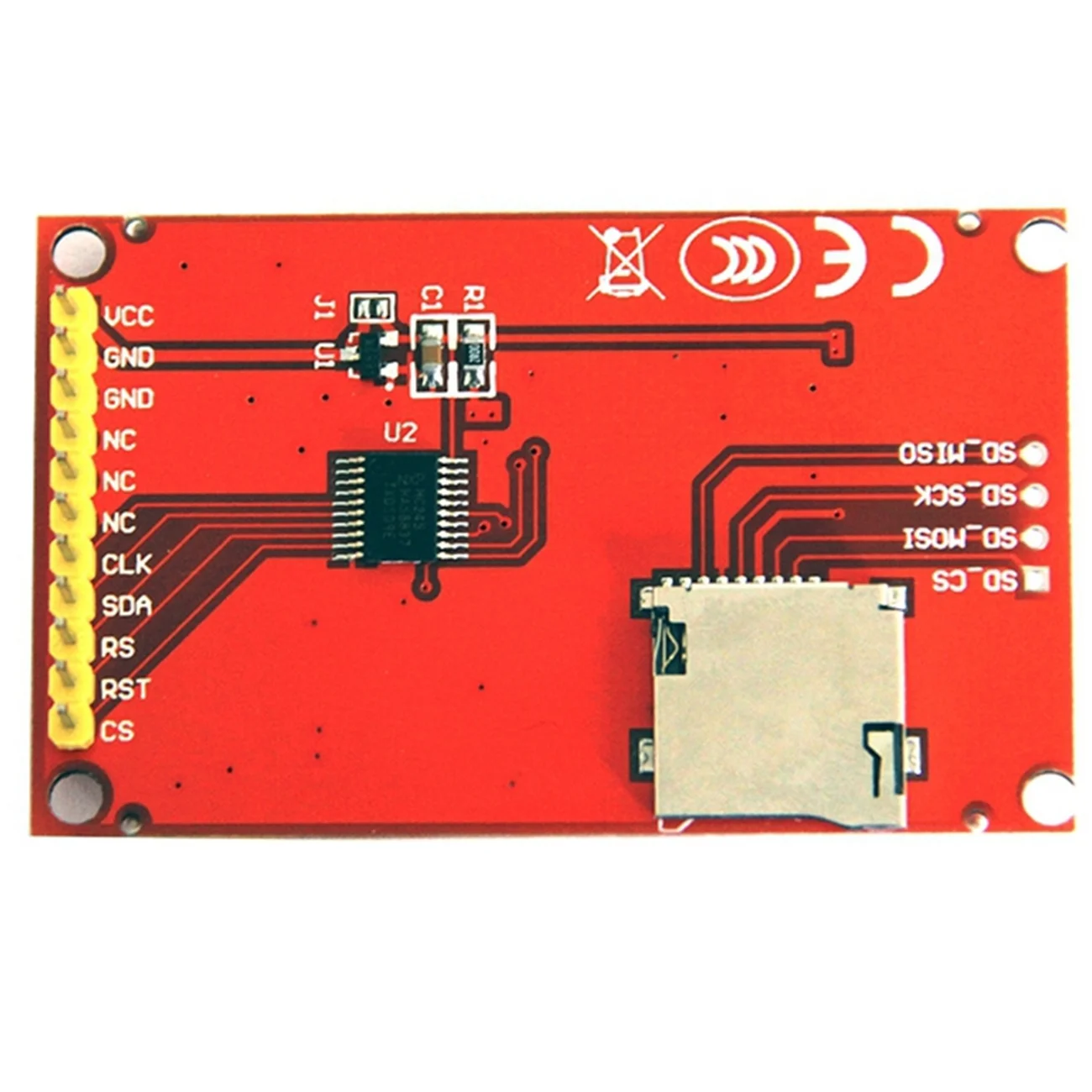

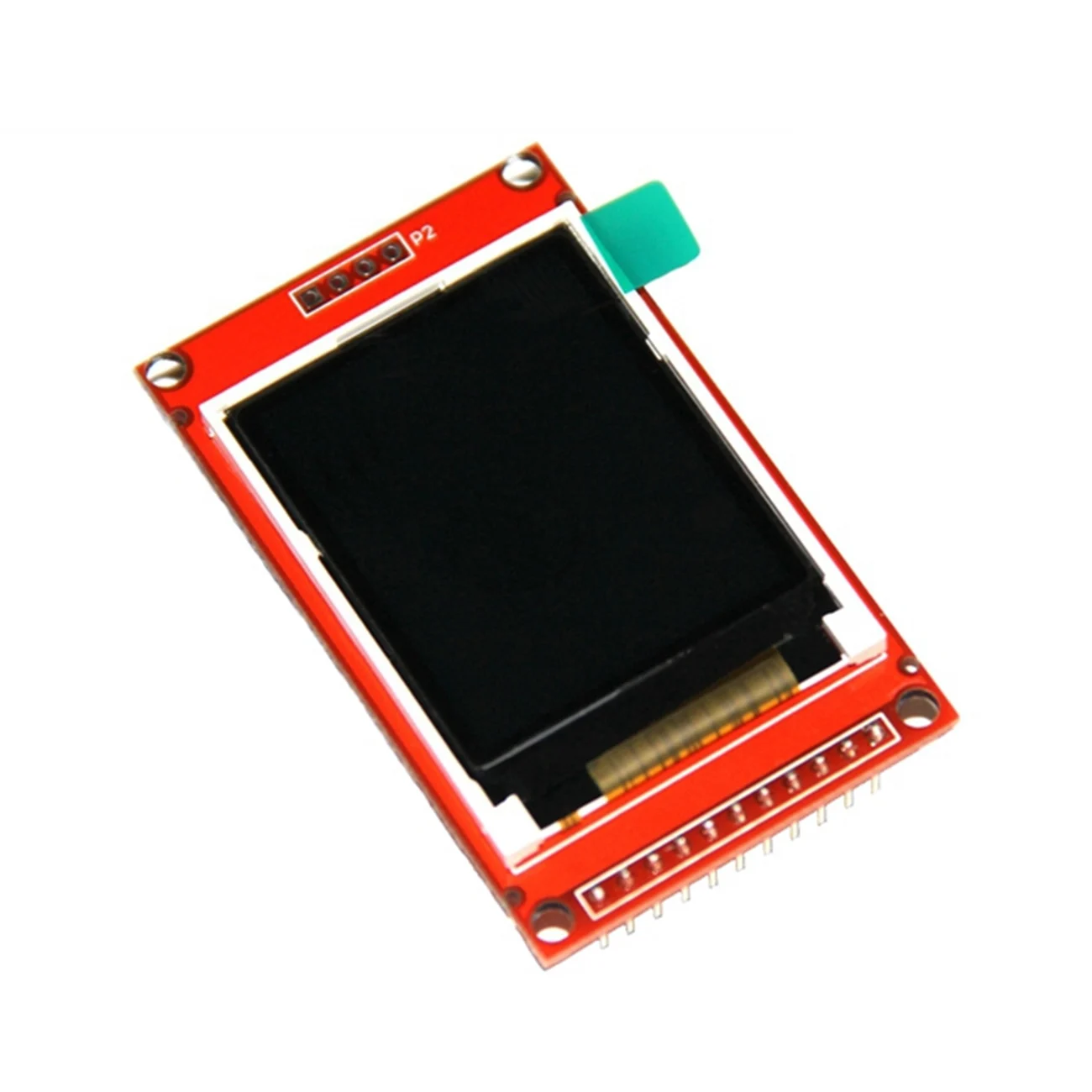

Определение интерфейса

1 VCC ЖК-дисплей источника питания положительный (3,3 V ~ 5V)
2 GND LCD источник питания наземный
3 GND LCD источник питания наземный
4 NC без определения, защищены
5 NC без определения, защищены
6 NC без определения, защищены
7 CLK LCD SPI автобусный сигнал
8 SDA LCD SPI bus сигнал записи данных
9 RS LCD регистр/сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные
10 RST ЖК-сигнал сброса, низкий уровень сброса
11 CS ЖК-чип выбрать сигнал, низкий уровень включить

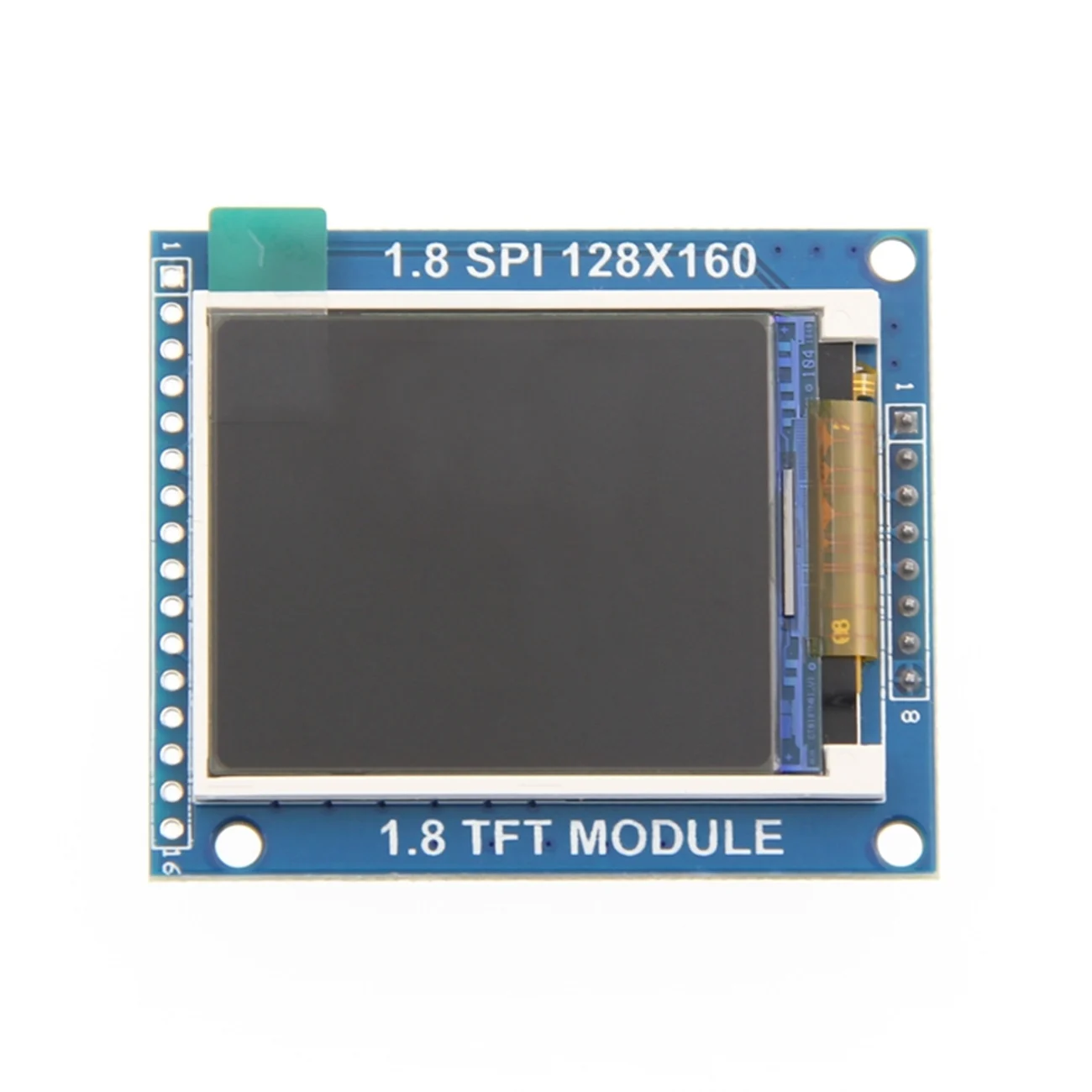

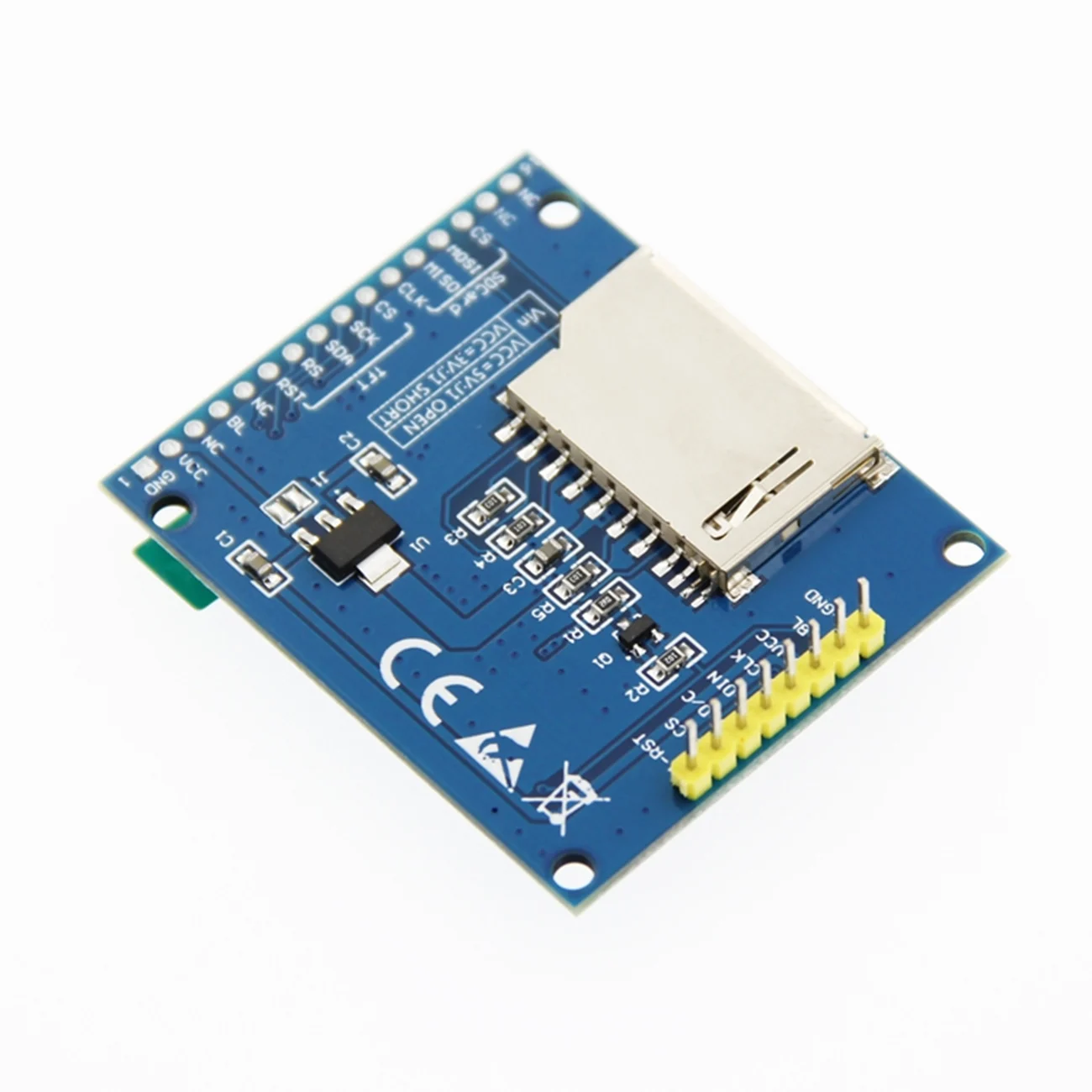

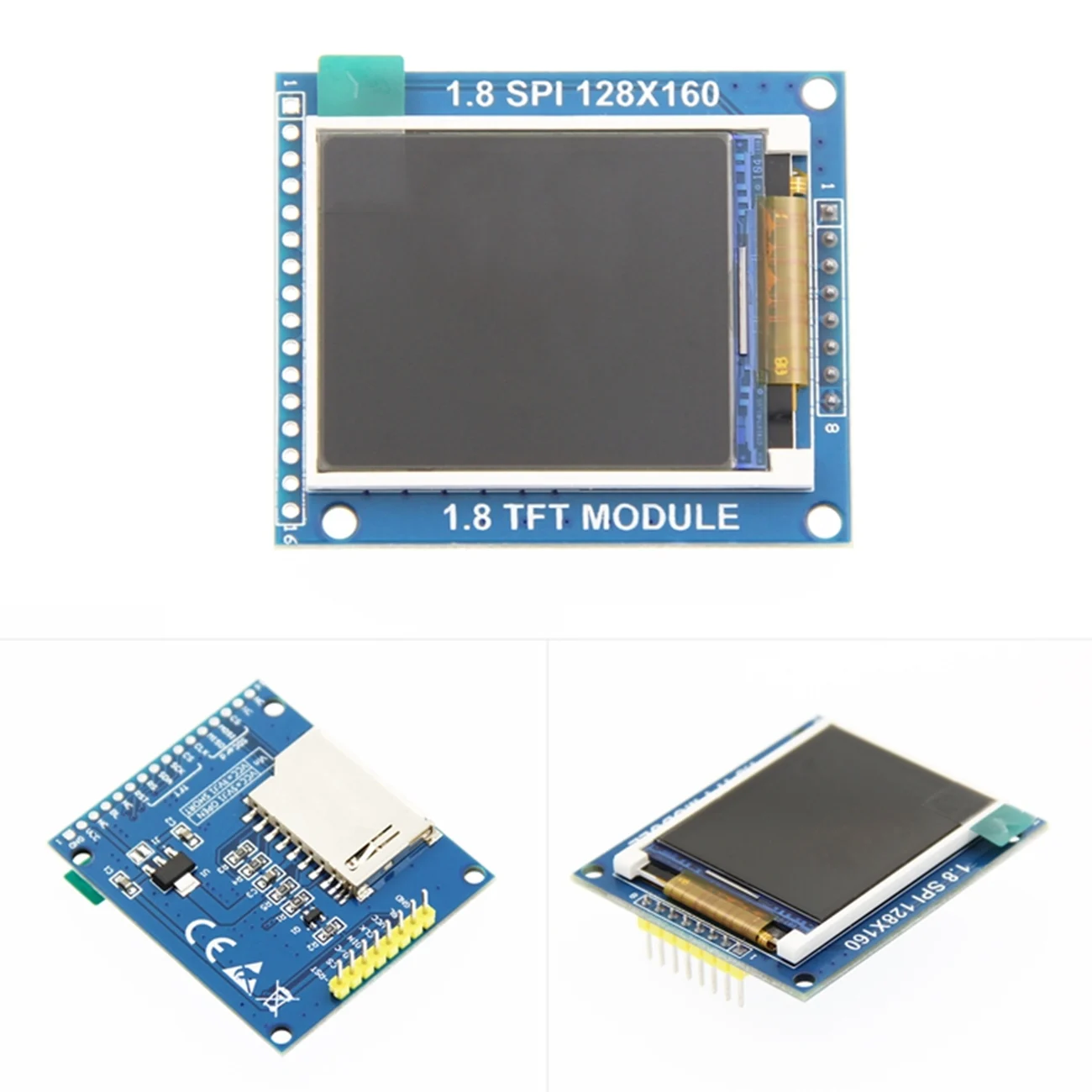

Определение интерфейса

1 RST ЖК-сигнал сброса, низкий уровень сброса
2 CS ЖК-чип выбрать сигнал, низкий уровень включить
3 D/C ЖК-Регистратор/сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные
4 DIN LCD SPI bus сигнал записи данных
5 CLK LCD SPI автобусный сигнал
6 VCC ЖК-дисплей источника питания (3,3 V ~ 5V)
7 BL Подсветка управления, высокий уровень освещения, если не контролируется, подключите 3,3 V всегда яркий
8 GND LCD источник питания наземный
