NE555 + CD4017 красный синий двойной цвет мигающие огни доска комплект стробоскоп - купить

Купить NE555 + CD4017 красный синий двойной цвет мигающие огни доска комплект стробоскоп

NE555 + CD4017 красные, синие двойной Цвет мигает световая доска комплект стробоскопа практика обучения led-лампы модуль

Особенности:
1. принимает моделирование схема света Сделано с NE555 и CD4017, синий светодиодный и красный светодиодный мелькнула поочередно в соответствии с импульса.
2. Изменить RP1 размер можно изменить колебаний период.
3. мультивибратора состоит из NE555 будет иметь определенную частота колебаний сигнала отправить CD4017 десятичный счетчик/импульса дистрибьютор, чтобы рассчитывать.

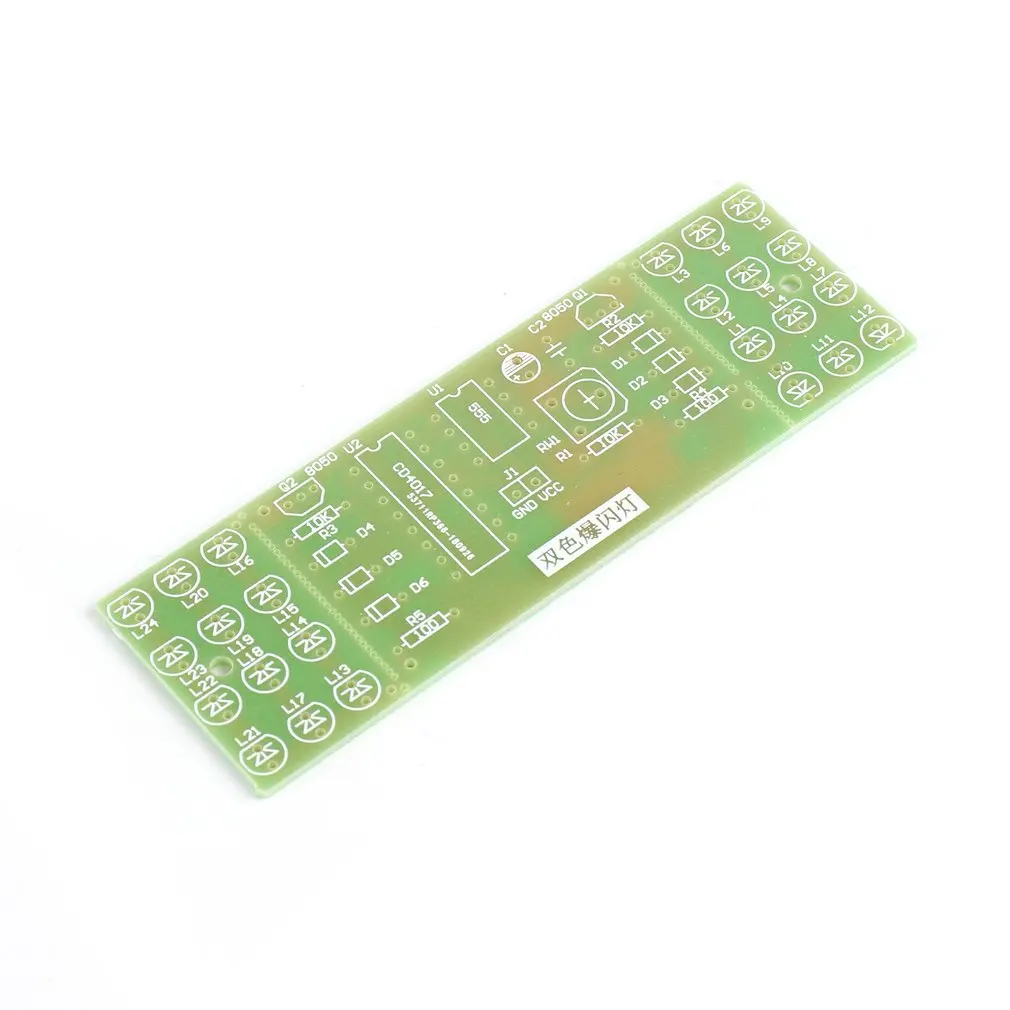

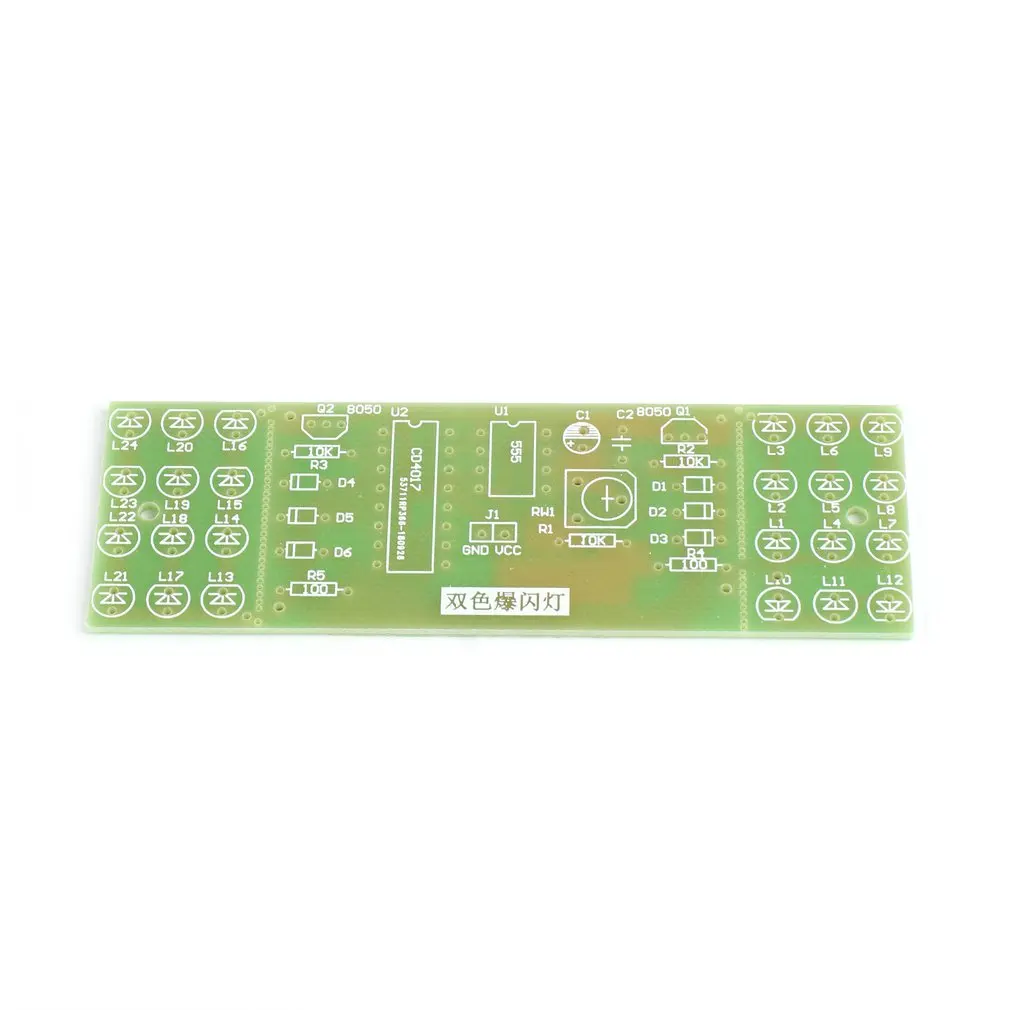

4. красный мигающий свет и синий мигающий свет образуют доску отдельно, подключенную к основной плате через отверстие для штампа.
5. Портативный дизайн, легко носить с собой.

Описание:
1. Этот комплект принимает моделирование схема света Сделано с NE555 и CD4017, Синий светодиодный и красный светодиодный мелькнула поочередно в соответствии с импульса. Мультивибратора состоит из NE555 будет иметь определенную частота колебаний сигнала отправить CD4017 десятичный счетчик/импульса дистрибьютор, чтобы рассчитывать. Когда 1,3, 5 импульсов поступление Q0, Q2, Q4 Выход высокого уровня в свою очередь, Синий светодиодный мигает 3 раза, Q5, Q7, Q9 выход высокого уровня в свою очередь. красный светодиодный мигает 3 раза, Синий светодиодный петлицы снова, когда 11,13, 15 импульсов пришел, Синее и красное светодиодный петлицы поочередно кровообращения, чтобы как сигнальная лампа. измените RP1 размер можно изменить колебаний период, таким образом изменения Светодиодный Сияющий скорость, Вся схема DC9-12V может работать.
2. красный мигающий свет и синий мигающий свет образуют доску отдельно, соединенную с основной доской через отверстие для штампа. если вам нужно установить в другое место отдельно или увеличить расстояние, вам следует отрезать через отверстие для штампа, а затем соединиться с материнской платой двумя проводами.

Технические характеристики:
Партномер: NE555 + CD4017
Напряжение питания: 9-12 В
Рассеиваемая мощность: Стандартный
Применение: компьютер
MPN: Красный Синий светодиодный двухцветный мигающий свет
Цвет: зеленый

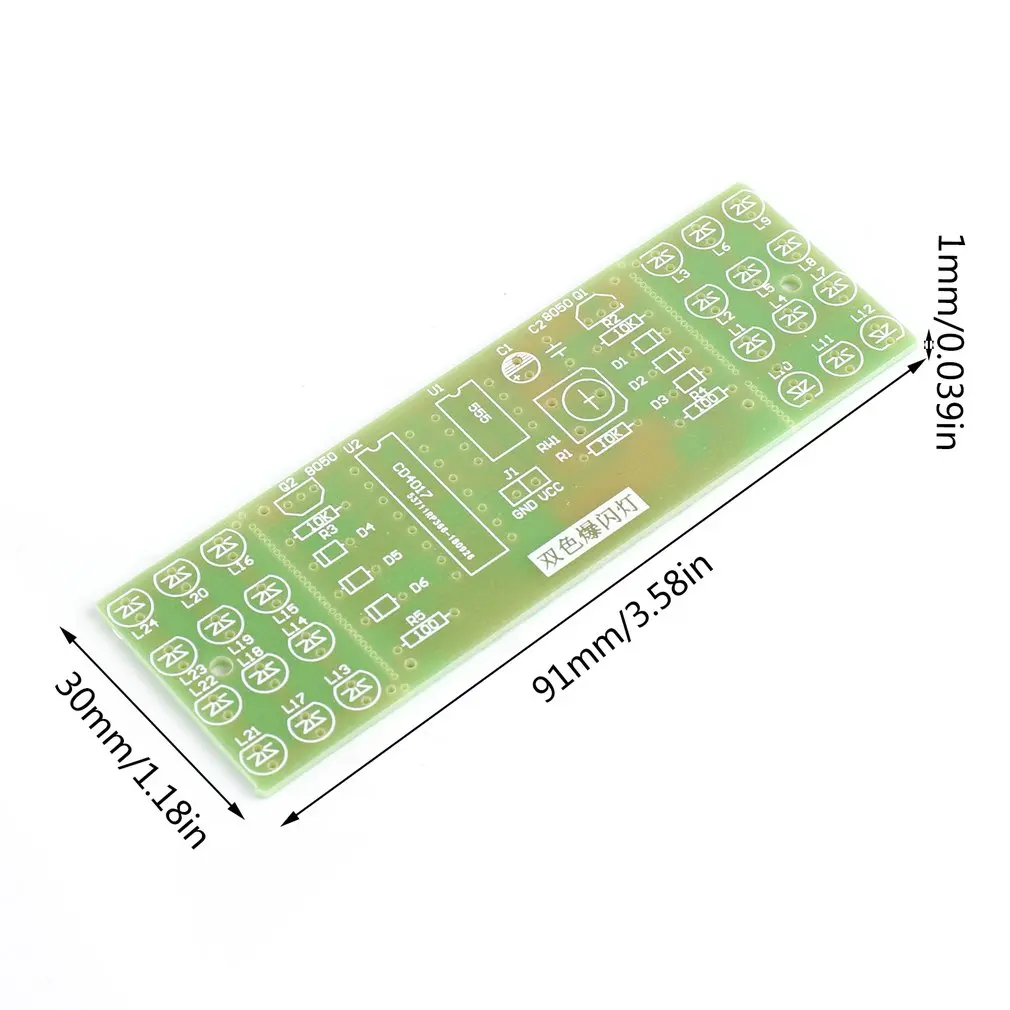

Размер изделия: 91x30x1 мм
Вес изделия: 4 г

Посылка информация:
Посылка: 121x80x10 мм/4,76x3,15x0,39 дюймов
Посылка: 20g/0,7 oz
Блестящий полиэтиленовый пакет

Посылка список:

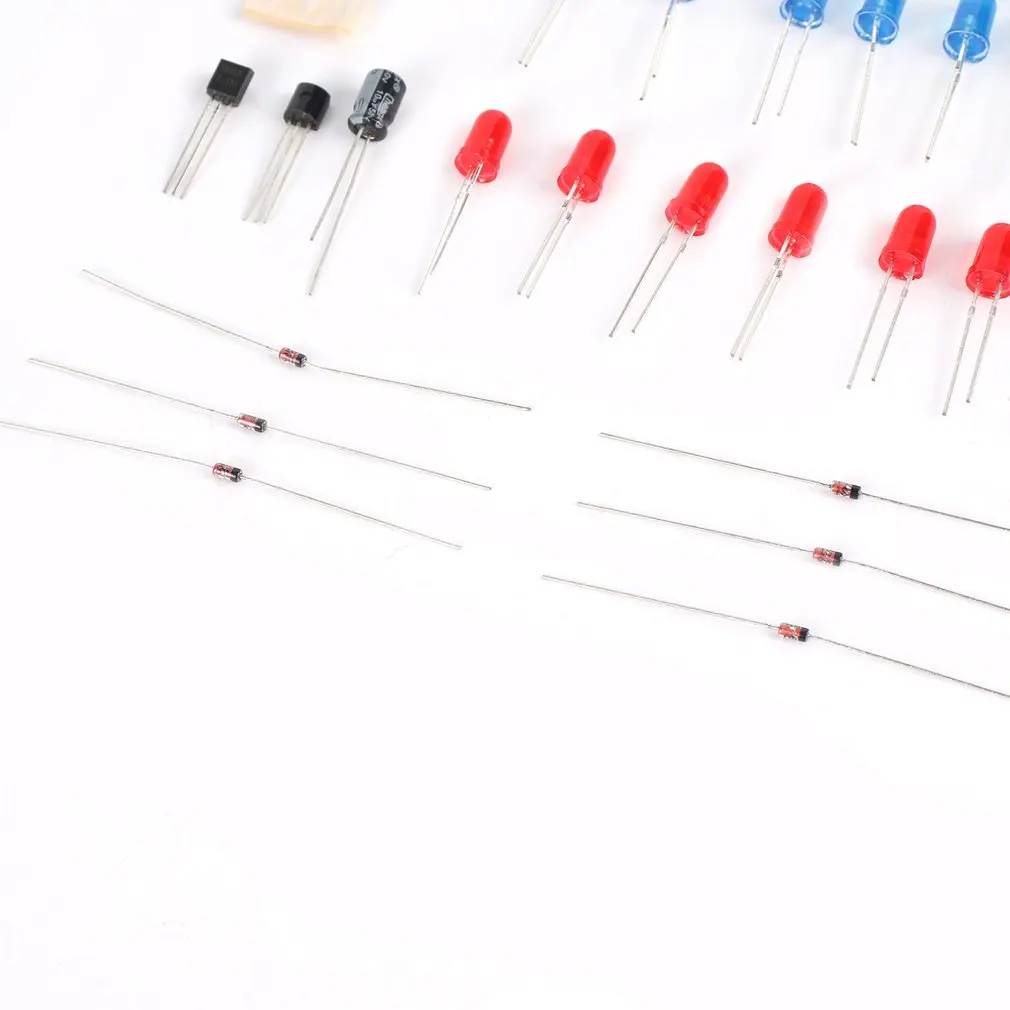

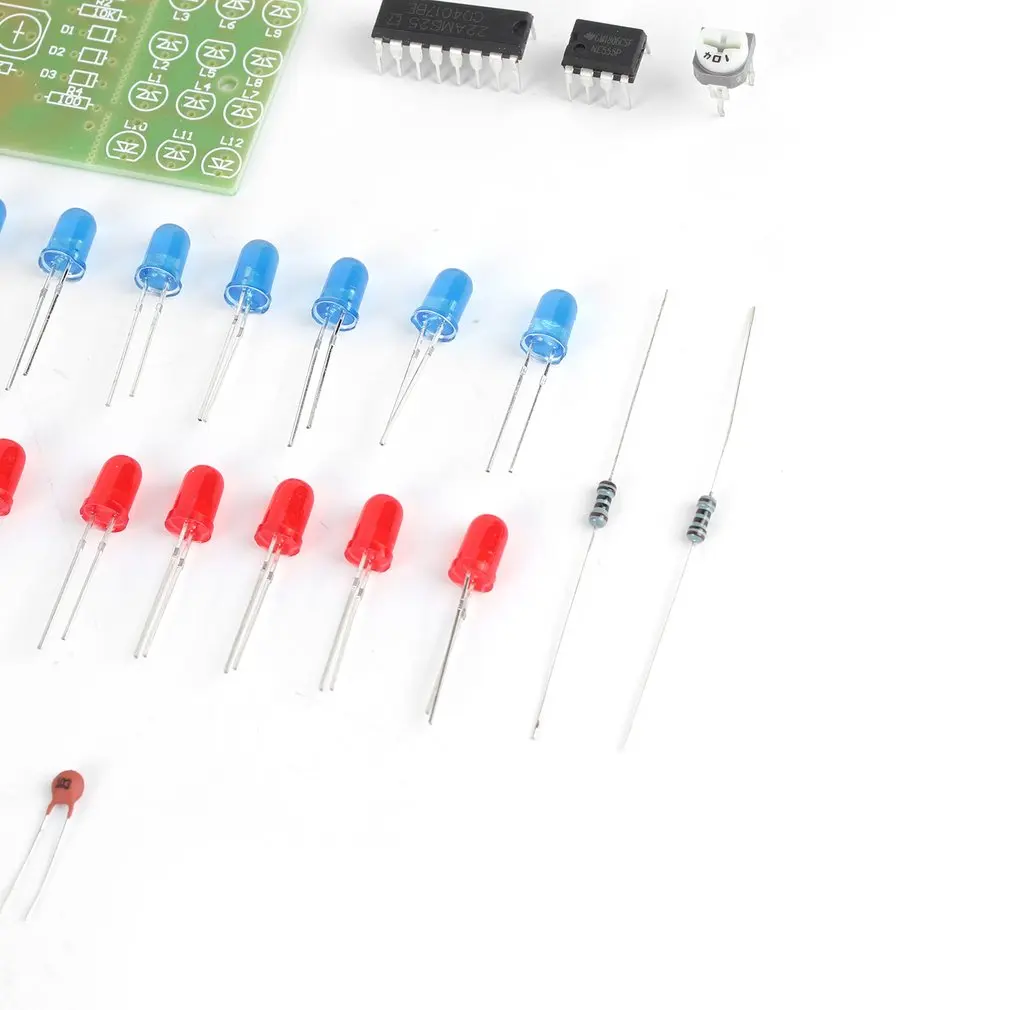

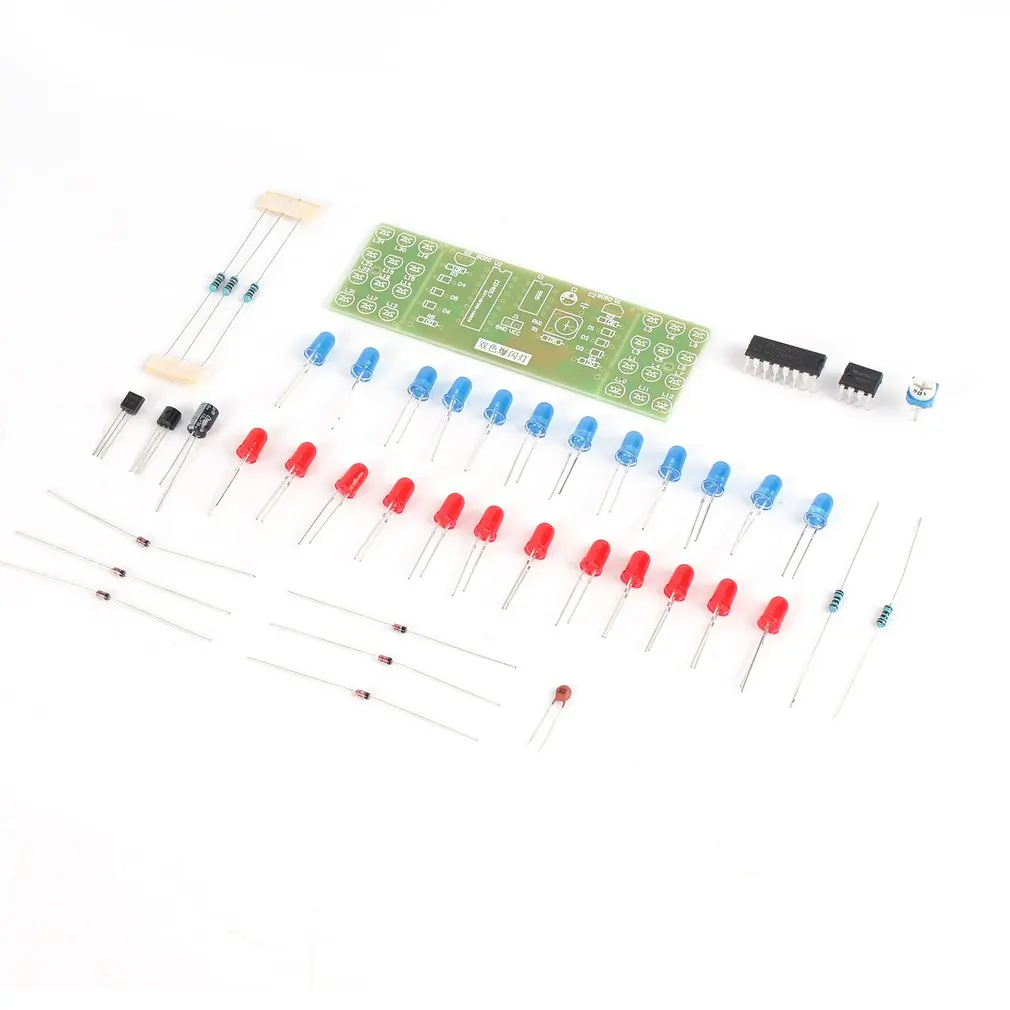

Одна пара красного и синего цвета двойной цвет мигает световая доска комплект

Примечание:
Пожалуйста, обратите внимание на направление светодиодный при установке, особенно направление L11 и L12.The R2 и R3 управления с яркостью света, вы можете изменить его соответственно, диапазон 10-100 Ом.
