ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70 6x39 мм наборы Amp измеритель - купить

Купить ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70 6x39 мм наборы Amp измеритель

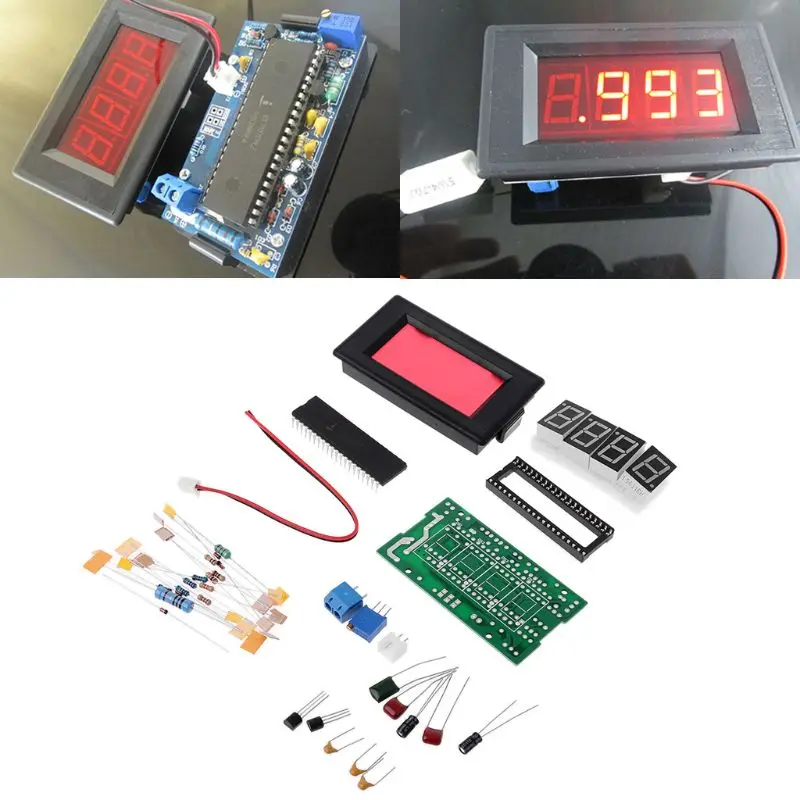

Описание:

100% новый бренд и высокого качества

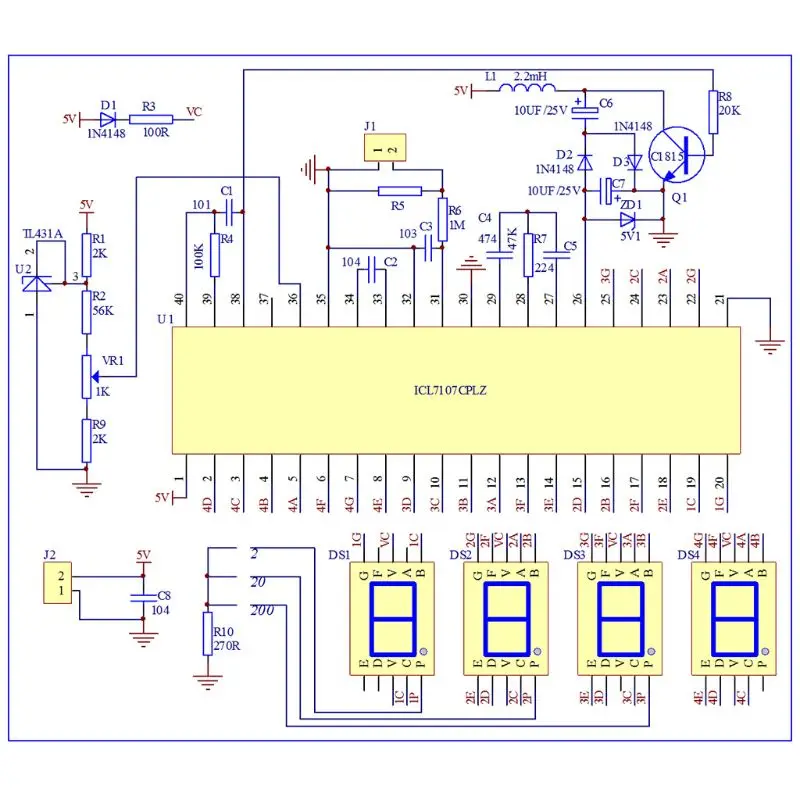

Схема принцип работы:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, Опорное напряжение источника вход переменного тока цепи и дисплей короткого замыкания.
1.ICL7107-интегральный чип преобразования типа a/D, входящий в комплект; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательное питание. Положительная мощность включается при помощи фильтрации C8 J2. Негатив состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют напряжение-5 В, входное напряжение чипом 26th pin.
3. Справочный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin-это контрольный штырь входного напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36-pin было 100 мВ.
4. Входная цепь состоит из J1, R5, R6 и c3. Когда ток измеренной цепи пересекается через R5, это будет генерировать напряжение на R5. Это напряжение затвора будет обнаружено вход для чип 31-pin-код через R6 ограничение тока и подвергаются обработке C3-фильтрация входного напряжения конденсатор с алюминиевой крышкой.
5. Дисплей цепи состоит из DS1-DS4, D1, D4, 4 цифровой трубки может быть управлять скутером непосредственно с помощью чипа. R10 есть ограничение тока сопротивление DS1-DS3 цифровой трубки знака после запятой.

Отделка готовой продукции:

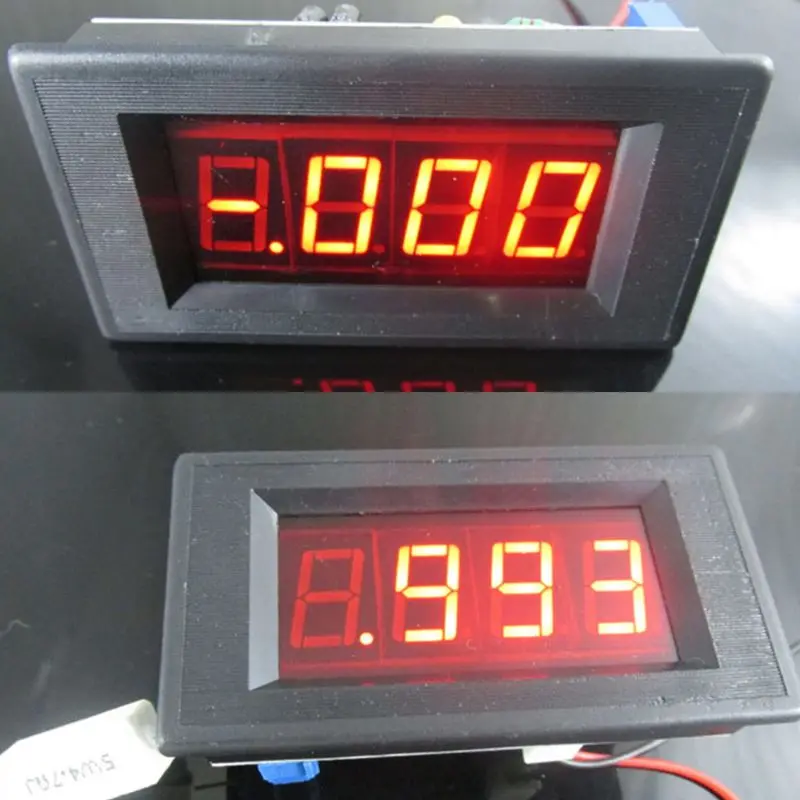

1. После подключения к 5 в постоянного тока (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально.Cn1521689091ulta
2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV.

Основные точки напряжения справочное значение:
1. Чип 1-pin и 21-pin: 5V.
2. Чип 36-контактный и 21-контактный: 100mV,
3. Чип 26-pin и 21-pin: -5 В.

Параметры:

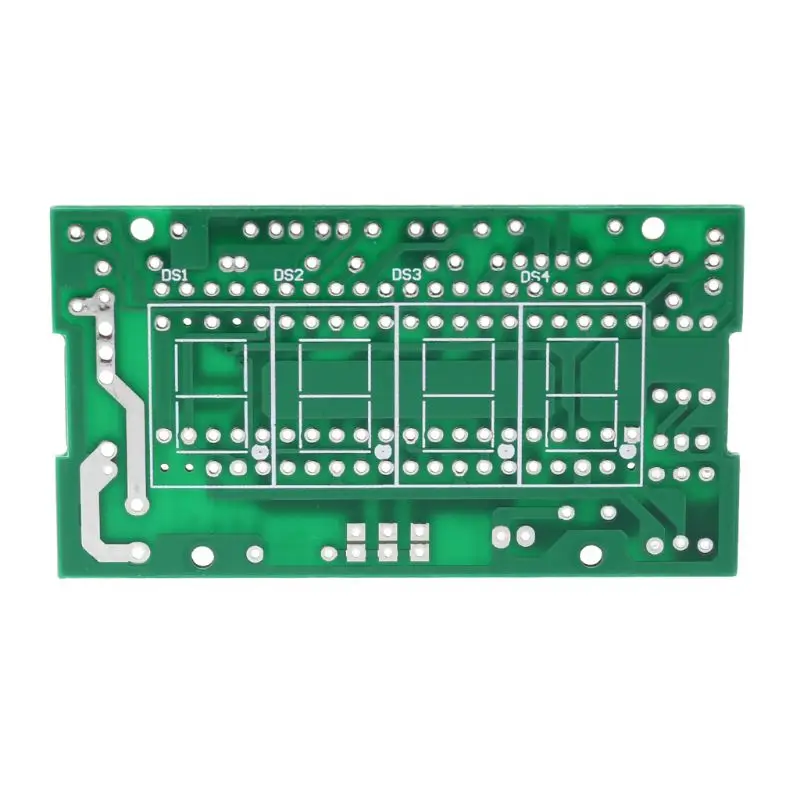

Материал: печатная плата, металл, пластик
Тип: цифровой комплект амперметра

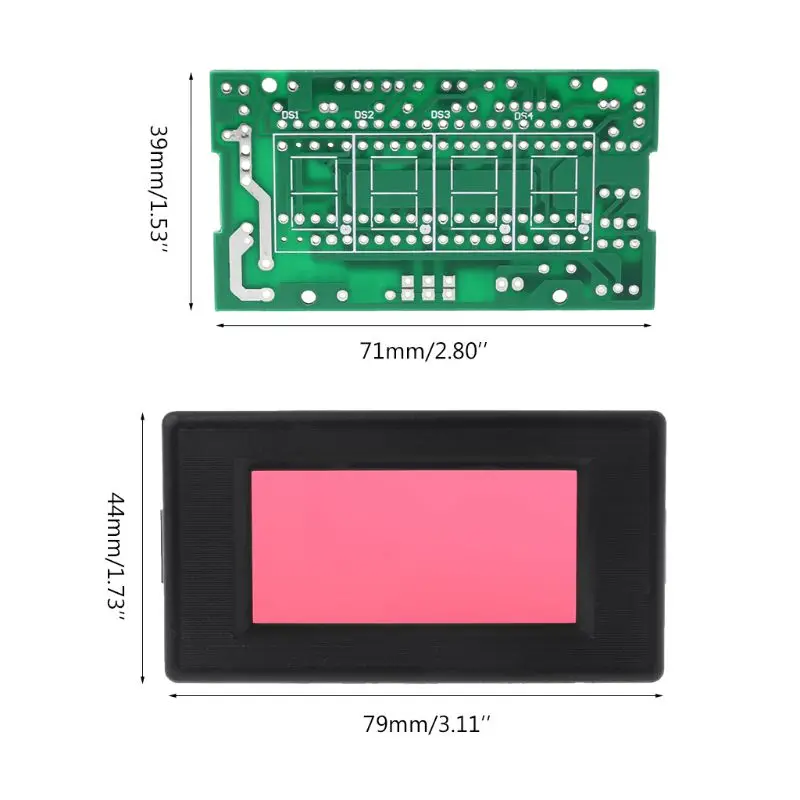

Размер панели: 79x44 мм/3,11x1,73 дюйма
Крепление Размеры: 71x39 мм/2,8 x 1.53in
Количество: 1 шт.

Параметров электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерений: 0 - 2 А
Индикация диапазона: Primacy Display 1/-1
Цвет дисплея: красный
Количество: 1 комплект

Примечание:
Из-за разницы между различными мониторами, изображение может не отображать фактический цвет товара. Спасибо!

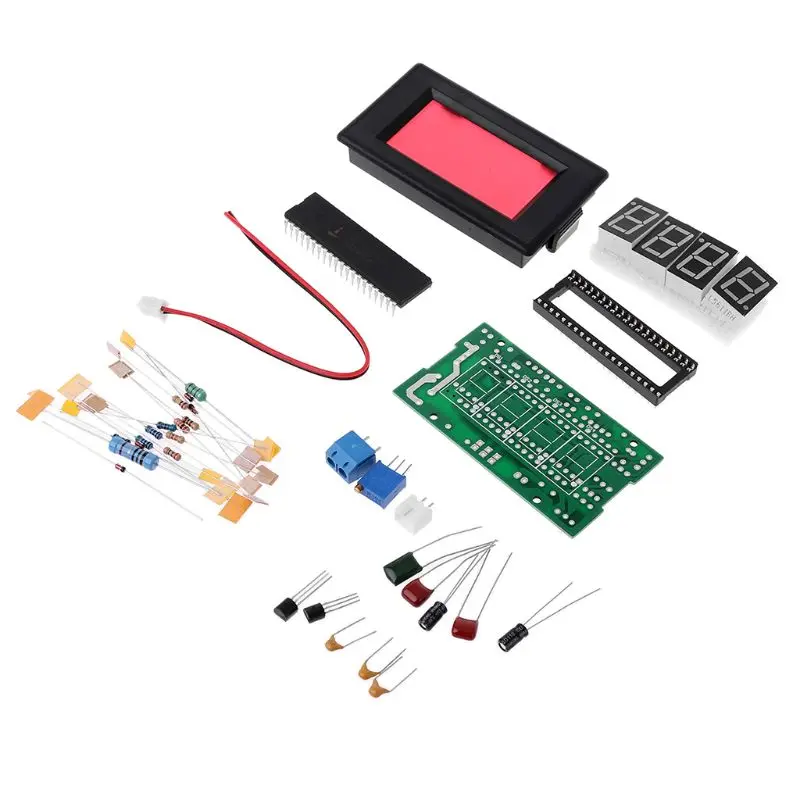

Посылка включает в себя:
1 комплект x Цифровой комплект амперметра
