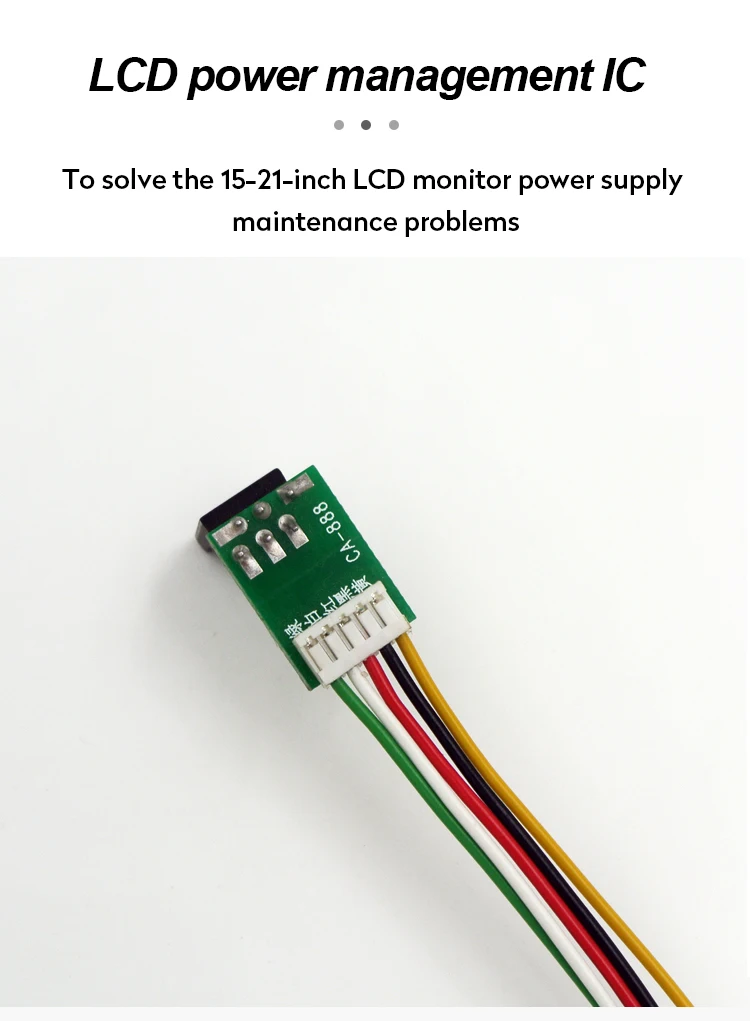

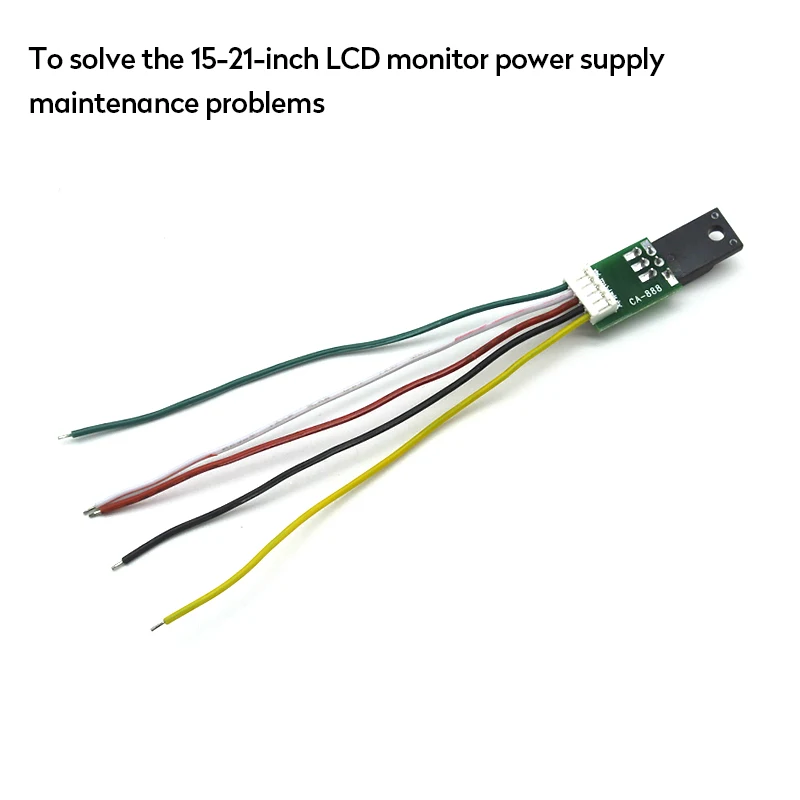

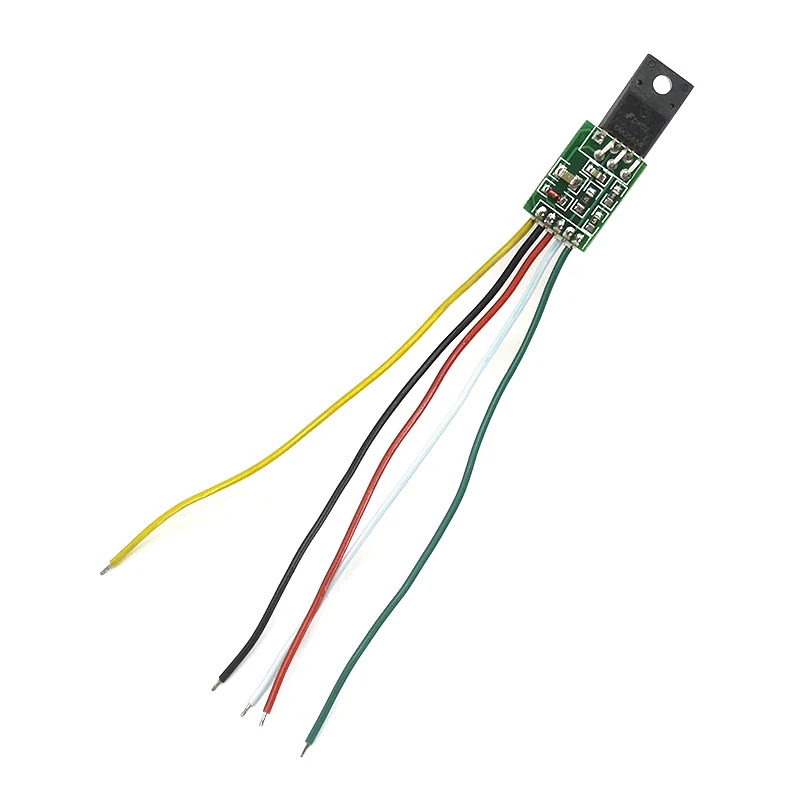

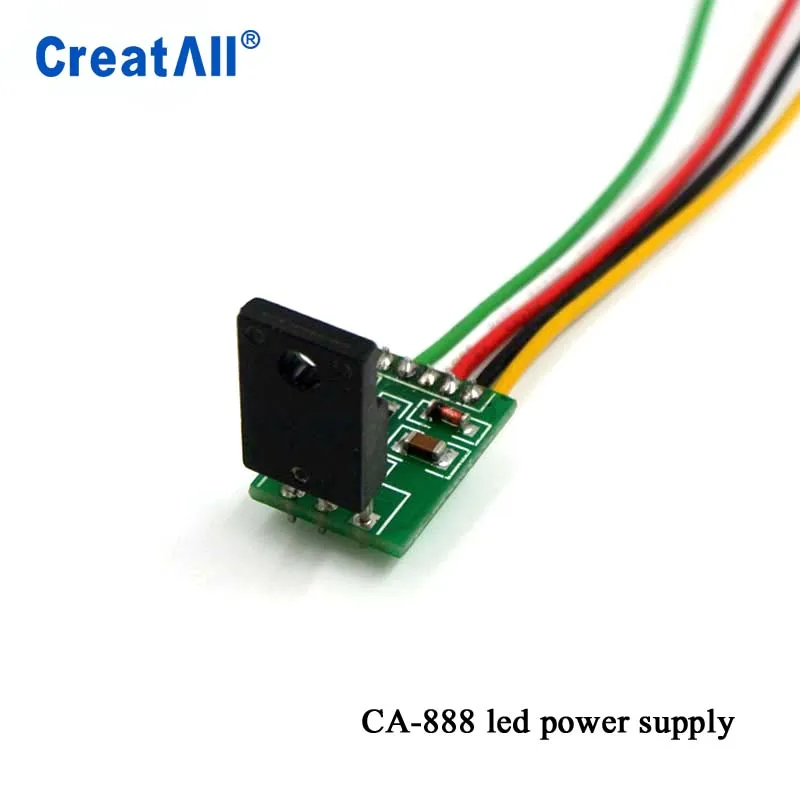

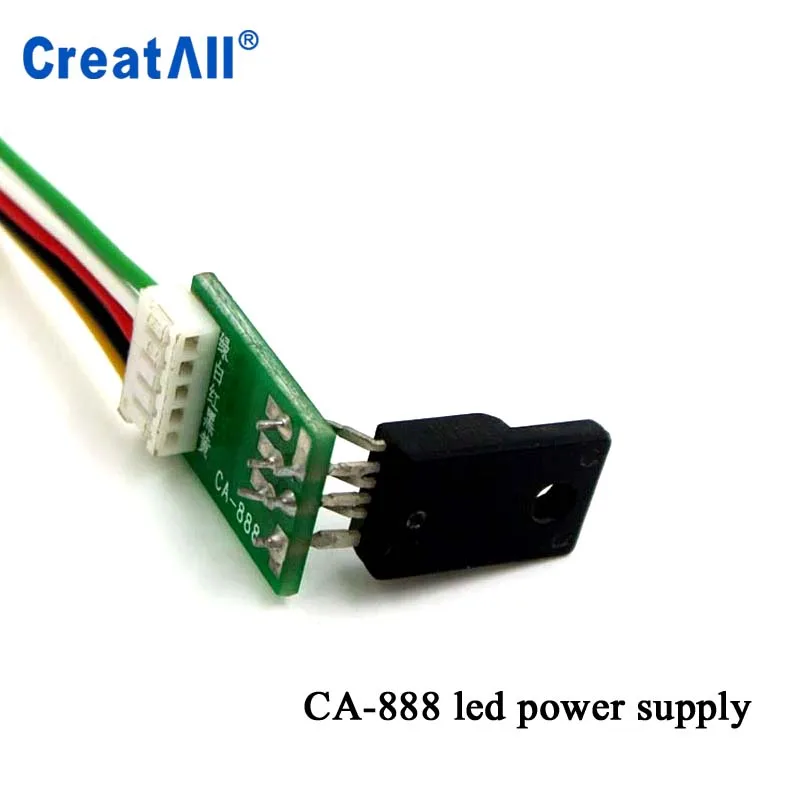

1000 шт./лот CA-888 супер ЖК-плата питания универсальный модуль питания универсальный дисплей универсальный блок питанияИспользование: для решения проблем с обслуживанием 15-21-дюймового ЖК-монитора
ЖК-панель питания повреждает большую долю. Одна из мощностей привода чипа, высокомощный выключатель питания, повреждение резистора выборки является наиболее распространенным, из-за этих моделей компонентов, разнообразие, часто потому что нет одинаковых запасных частей, И не подлежит ремонту.

Должно быть большинство клиентов должны разработать друга общего назначения ЖК-модуля питания. Модуль имеет: проводка проста, проста в установке, экономит время, улучшает скорость обслуживания и так далее. Возникшие проблемы с обслуживанием друзей, возможно, пожелают рассмотреть вопрос о разработке этого модуля под универсальным блоком питания.

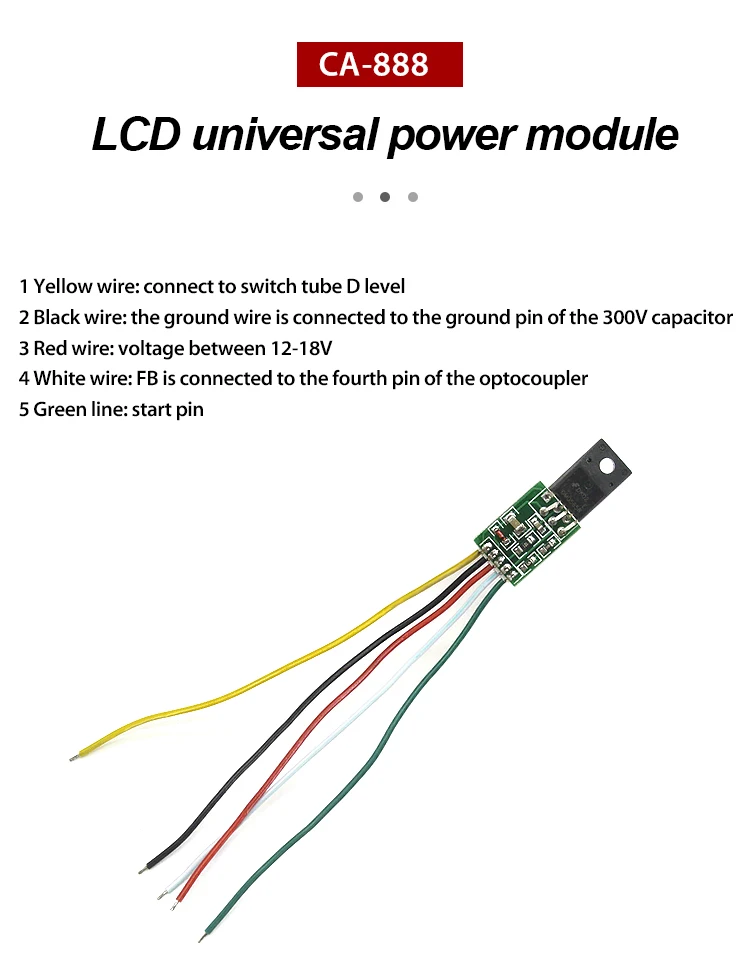

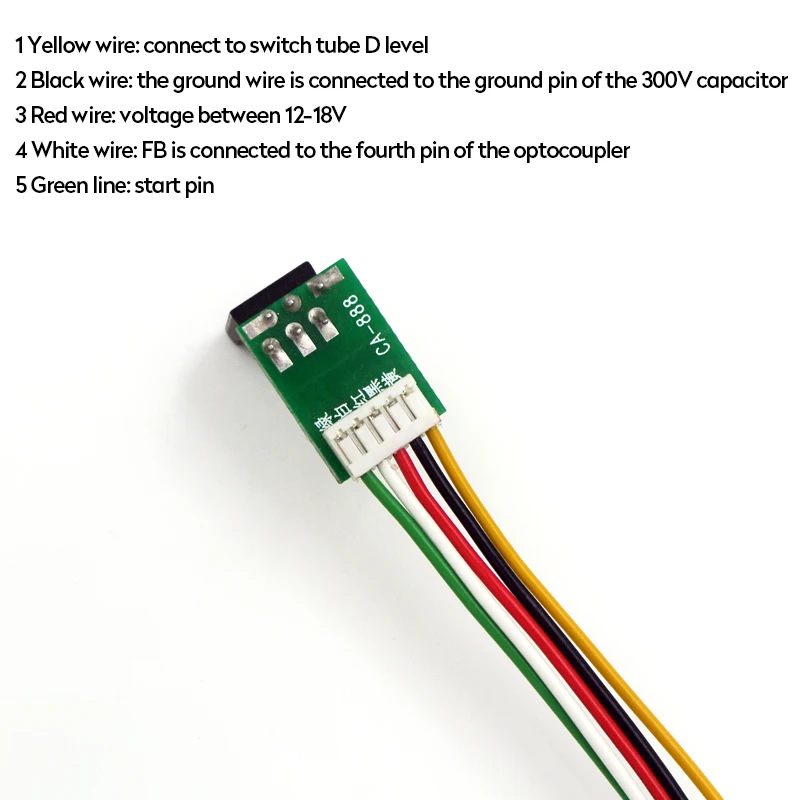

Во-вторых, определение штифта
1 фут желтая линия: слив, сторона управления питанием, затем оригинальный мощный MOS источник питания D-pole. Как правило, середина трубки выключателя питания
2 фута черная линия или Порошковая линия: GND, модуль заземления 300 В, затем отрицательный конденсатор, та же линия может быть. Непосредственно подключен к большому фильтрующему конденсатору отрицательный
3 фута красная линия: VCC, модуль питания сбоку, затем отзывы обмотки терминала выпрямительный конденсатор после положительного, непрерывного питания, напряжение между 12-18 в.

4 фута белая линия: FB, отзывы о напряжении, затем оптопара 4 фута, пожалуйста, проверьте оптопара 3 фута тепла, а не тепла, затем поместите оптопара коротко к горячей земле, В то время как 4-контактный подключено к сети отключен.
5 футов зеленая линия: старт start pin, затем + 300 в конденсатор положительный

Клиенты должны быть оптимистичны в отношении конкретного метода подключения после модификации, не слепо случайный доступ. Не могу прочитать больше, чем следующее сравнение, чтобы увидеть его несколько раз!

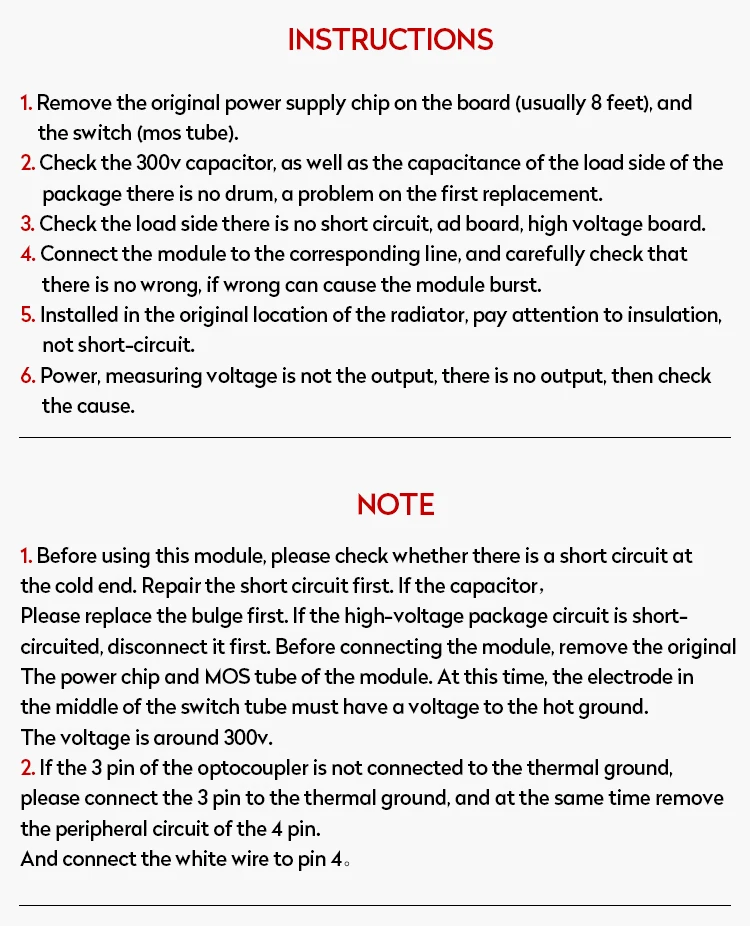

Третье: использование

1. Удалите оригинальный чип питания на плате (обычно 8 футов), и переключатель (трубка mos)
2. Проверьте конденсатор 300 в, а также емкость стороны нагрузки посылка нет барабана, проблема с первой заменой
3. Проверьте загрузочную сторону, нет короткого замыкания, рекламной платы, высоковольтной платы
4. Подключите модуль к соответствующей линии и тщательно проверьте, что нет никаких ошибок, если неправильно, может привести к разрыву модуля
5. Устанавливается в исходном месте радиатора, обратите внимание на изоляцию, а не на короткое замыкание
6. Мощность, измерительное напряжение не является выходным, нет выхода, затем проверьте причину
