Мы используем 68013 + XC2C256 оригинальная Платформа Кабель USB downloader решение для производства дизайна!

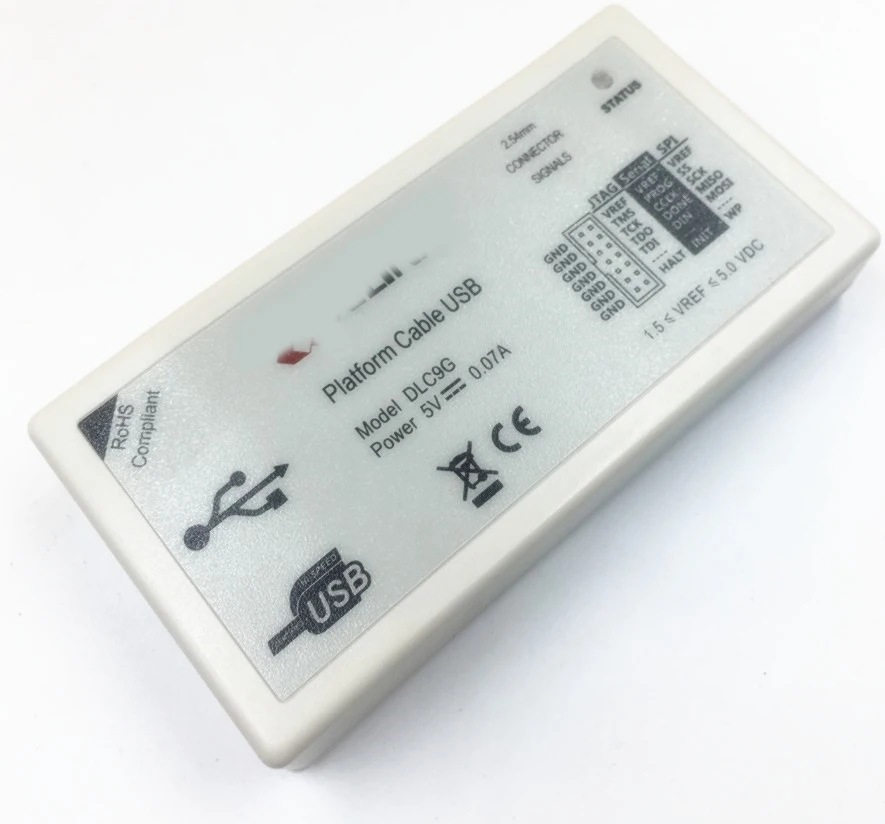

1. Обзор кабеля USB платформы

Кабель USB-это высокопроизводительная линия загрузки для программирования и настройки CPLD, FPGA и ISP PROM. Он использует usb-интерфейс для подключения к настольному компьютеру или ноутбуку через высокоскоростной экранированный usb-кабель, устраняя необходимость внешнего источника питания. В режиме Slave устройства FPGA доступны со скоростью конфигурации до 24 МБ/с./с.

Например, используя размер 12М конфигурации часы для того, чтобы настроить XC3S400 устройства занимает всего 0,5 секунд. Использование часов конфигурации 6 м для настройки Virtex5-110T занимает 8 секунд. До тех пор, пока линия подключения находится в хорошем контакте, почти нет параллельной линии загрузки порта. Явление сбоя конфигурации.

С помощью программного обеспечения iMPACT Программирование устройства и конфигурация могут быть выполнены путем сканирования границы, последовательного или SPI. Кроме того, usb-кабель на платформе также поддерживает Непрямое Программирование платформы Flash XL и других воспоминаний через порт JTAG. Частота программирования составляет от 750 кГц до 24 МГц. Выбран.

Платформа Кабель USB подключается к системе через 14-контактный, 2,54 мм Шаг простой рог разъем. Платформа USB кабель для передачи данных, а также можно подключить к устройствам с помощью 10pin 2,54 шаг Разъемы или 14pin 2,0 шаг Разъемы, так же, как 6PIN однорядной DuPont линия. 2,54 мм Шаг кабель.

2. Платформа Кабель USB совместимые Особенности

1. Полностью совместим с оригинальным платформенным кабелем USB I, легко поддерживает ISE (включая последние 14,7), Chipscope, EDK и другое программное обеспечение. Линия загрузки прошивки все версии 14,3, вниз для поддержки различных низких версий программного обеспечения (по крайней мере ISE6.3.03 или выше), рекомендуется 7,1 или более), Прошивка может быть автоматически обновлена в качестве оригинальной линии. Эта линия загрузки и подключенный кабель полностью поддерживают оригинальную плату разработки.
2. На основе оригинальной схемы CY7C68013A + XC2C256CPLD, это решение поддерживает обновление прошивки! Пользователь может обновить прошивку линии загрузки через. Интерфейс работы программного обеспечения IMPACT для обеспечения долгосрочной совместимости загрузчика с новейшим чипом.
3. Поддержка XP WIN7 32-bit и WIN7 win8 win10 64 system и Linux system

4. Автоматическое обнаружение и приспособиться к цели I/O напряжения, поддержка устройств с помощью 5 вольт постоянного тока (TTL), 3,3 V (LVCMOS), 2,5 V, 1,8 V и 1,5 V интерфейс уровней, VREF уровень Диапазон 1,2 до 5,5 V, а также официальных один и тот же (и в оригинальной Платформа Кабель USB загрузчик производительность на близком расстоянии наклейка выглядит одинаково).

5. Часы для загрузки целевого устройства являются дополнительными и поддерживают автоматическое управление скоростью программного обеспечения.

6. Используйте дорогой Специальный широкий преобразователь уровня напряжения и чип интерфейса. Изоляция полностью завершена, что не сопоставимо с дешевой и легко записываемой микросхемой интерфейса. Потому что чип изоляции преобразования уровня полностью изолирован, поэтому вы его сжигаете. После завершения отладки разъем JTAG может быть непосредственно удален из порта JTAG, когда целевая плата выключена, что позволяет пользователю сжигать дорогой чип на системной плате из-за неправильной работы. Даже если ошибка неверна или VREF подключен неправильно, загрузчик может быть легко поврежден. Целевая плата стоит дорого. Вот почему многие загрузчики сжигают загрузчик, потому что они случайно неправильно подключили сигнальную линию.
7. Двухцветный светодиодный индикатор состояния, красный указывают на то, что в том случае, если водитель устанавливать светодиодный, как правило, зеленый свидетельствует о том, что мишень доска работает, и подключить к загрузчик. Устройство SPI interface flash PROM может быть запрограммировано и отлажено.

Поддержка всех устройств CPLD/FPGA

Поскольку он позволяет пользователям обновлять свою прошивку на основе текущих и будущих версий, он совместим с текущими и будущими чипами.

Программное обеспечение ISE можно загрузить с официального сайта, зарегистрировать учетную запись, драйвер интегрирован (копия в браузер):

Http:/Wechat

Использование дорогой высококачественной устойчивой к царапинам ПВХ-пленки-это не то качество, которое можно сравнить с личными или маленькими студиями, используя недорогие наклейки или наклейки, чтобы обеспечить внешний вид продукта пока новый.

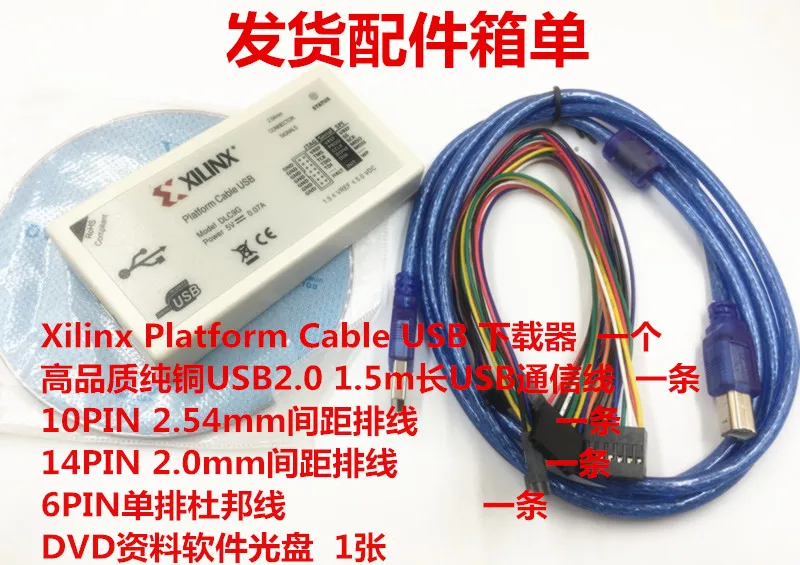

Список доставки:Платформа Кабель USB загрузчик
Высококачественная Чистая медь USB2.0 1,5 m длинная USB линия связи

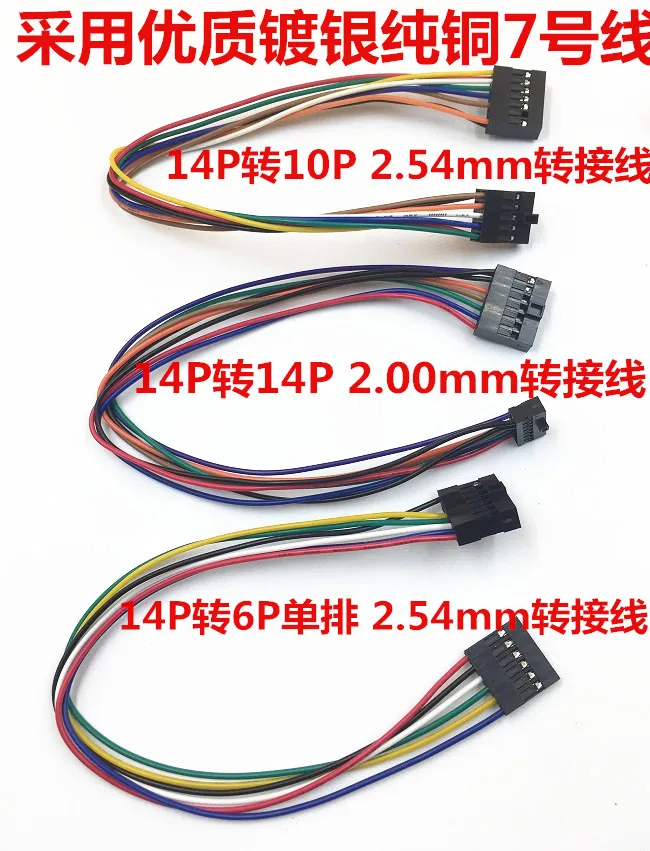

10PIN 2,54 мм Шаг кабель
14PIN 2,0 мм Шаг кабель
6-контактный Однорядный DuPont line
Программное обеспечение для передачи данных DVD CD 1
