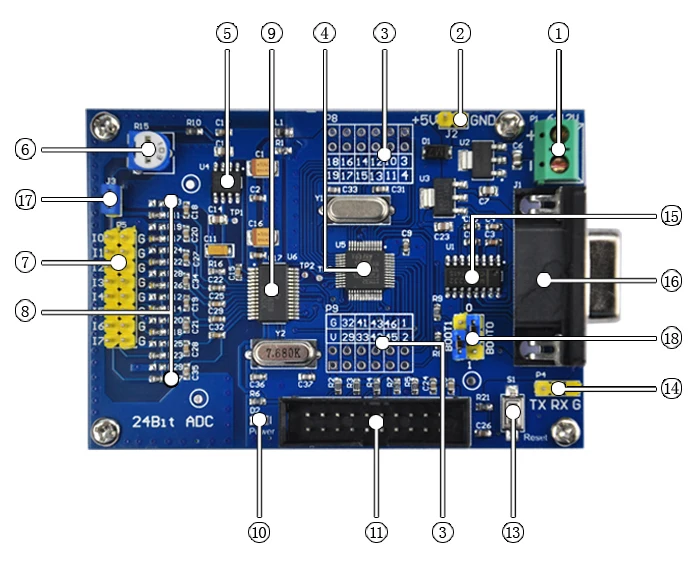

1. Мощность входных сигналов, диапазон входного напряжения 5,5 V - 12V (5V Мощность поставки, пожалуйста, напрямую подключаться к 2);2. 5V источника питания входных сигналов (1,2 двух блоков питания, только один может быть подключен);3. STM32F103C8T6 приводит GPIO, что удобно для вторичного развития. Шелкография непосредственно соответствует контактному номеру чипа;4. Новый оригинальный мастер MCU: STM32F103C8T6;5. 2,5 V эталон, ультра-высокая точность, низкий температурный дрейф;6. Регулируемый потенциометр, выходное Регулируемое напряжение связано с AIN0/ I0;7. Соберите 8 каналов входного сигнала, I0-I7 подключен к положительному терминалу входного напряжения, G является аналоговым заземлением, и отрицательный терминал поглощающего напряжения подключен;8. Входной фильтр и резистор затухания, по умолчанию не ослабляется, оставляя положение резистора затухания припоя, 0603 посылка;9. ADS1256IDB чип приобретения, новый оригинальный импортный;10. Светодиодный индикатор питания;11. Интерфейс JTAG, разработан в соответствии с определением JLINK-V8 или V9;12. Не маркируется;13. STM32F103C8T6 Кнопка сброса;14. USB к TTL проводке, соответствующей MCU TX, RX, GND, может общаться непосредственно с компьютером;15. Оригинальная импортная 3232 серийная коммуникационная микросхема;16. Заголовок последовательного порта, женская головка;17. Регулируемое выходное напряжение потенциометра для управления Вкл/Выкл I0 / AIN0: Отключите IO плавающий, подключите I0 для измерения регулируемого выходного напряжения потенциометра;18. STM32 BOOT0 и BOOT1 выберите контрольные прыжки;

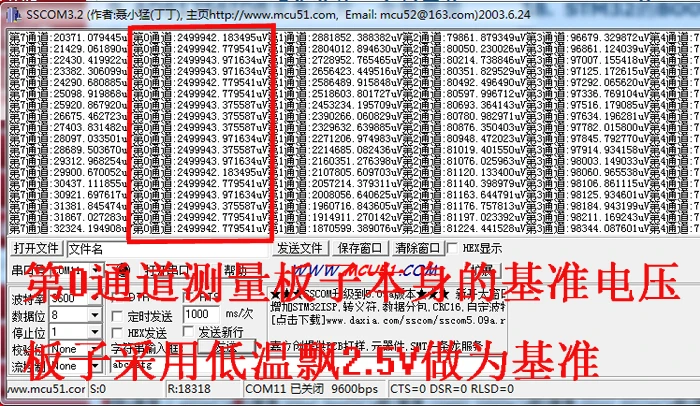

Результаты измерений на земле показывают: Единица внимания-УФ

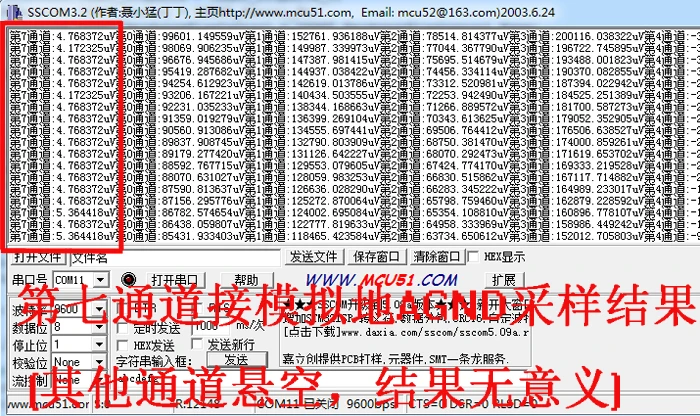

Как показано на рисунке ниже: карта захвата включена. Di seven использует канал I7 и аналоговый заземляющий AGND (G) для короткого скачка, измерения аналогового заземления. Размер результатов измерений непосредственно отражает расположение и расположение платы, а фильтрация хорошая или плохая. Чем меньше результат выборки, тем лучше колебания. Чем меньше, тем лучше, тем лучше. Для многих тестов образцов напряжение выборки составляет несколько УФ-лучей. Многие другие платы имеют напряжение выборки в несколько сотен УФ, и это напряжение выборки будет непосредственно соединено с задней частью. Результаты выборки, что приводит к потере точности

Результаты измерения эталонного напряжения отображаются: Единица внимания-УФ

Как показано на рисунке ниже: в справочном источнике питания карты сбора используется низкий температурный дрейф. Ультра-высокой точности 2,5 V Используется в качестве источника справочной информации. Поскольку исходный источник является очень стабильным сигналом, прямой сбор стабильного сигнала может также отражать точность карты захвата. И стабильность, Di0 канал подключен к основному источника питания 2,5 V, отобранные Результаты отображаются на рисунке ниже в соответствии с результаты испытаний шесть с половиной.

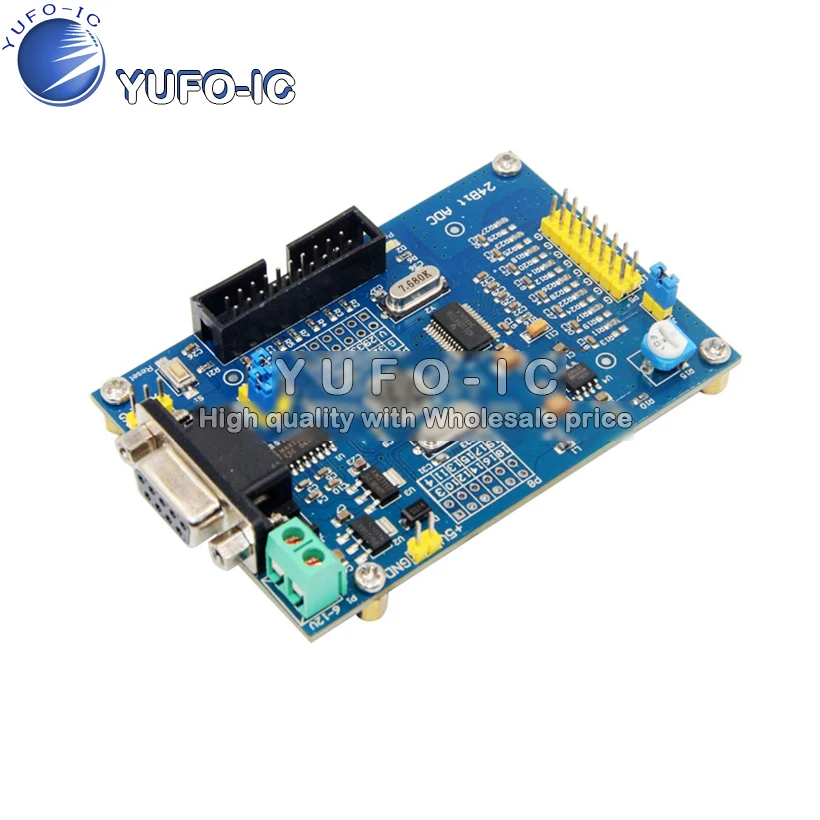

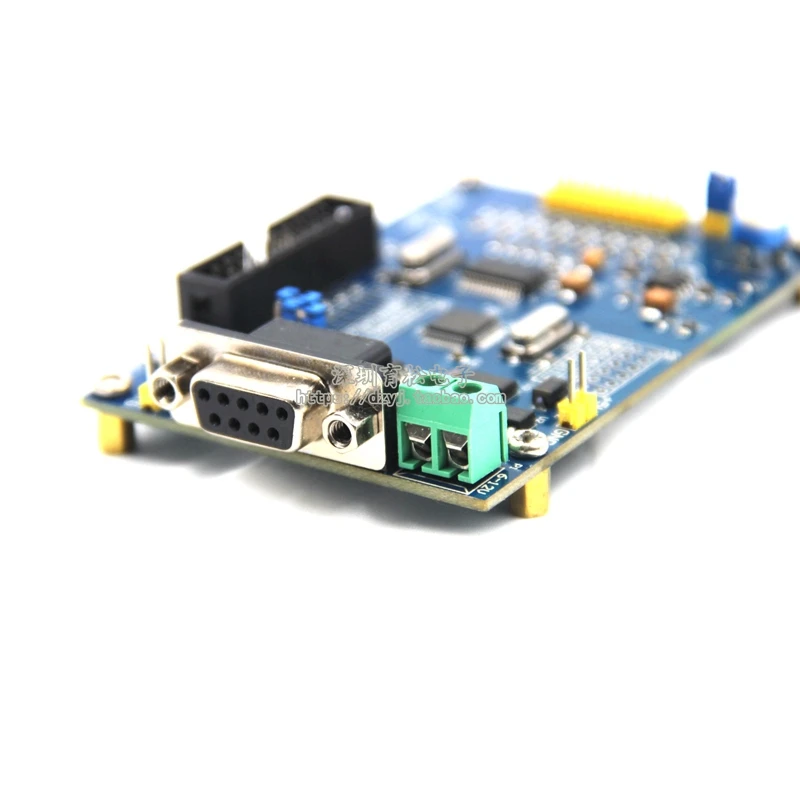

Основные параметры 8-канальная (24bit)/DC плата преобразователя:   Размер: 82,8 мм X 53,4 мм  Толщина листа: 1,6 мм  Модель чипа: STM32F103C8T6 (один чип), ADS1256 (24 бит точность AD конверсионный чип)  Источника питания Напряжение: Бортовой 5V и 3,3 V регулятор компоненты, 9V Внешний DC источника питания может использоваться, и источника питания имеет анти-обратная функция  Кристальная частота: 8 МГц, 9 раз внутренняя частота чипа, рабочая частота 72 МГц.8-канальная (24bit)/DC преобразователь оборудование для teity:  Эта плата использует все порты IO микроконтроллера STM32F103C8T6, и пользователи могут разрабатывать свои собственные функции. Вы можете скачать программу через последовательный порт. Для получения подробной информации см. Документацию. Так как программа может быть загружена через последовательный порт, на плате нет интерфейса отладки загрузки JLINK. AD чипа имеет Опорное напряжение 2,5 V и генерируется точность регулятор напряжения. На плате установлен потенциометр для проверки входного сигнала AD. Напряжение, генерируемое разделителем напряжения потенциометра, подключается к AN0 через перемычку S3. Подходит для отладки платы без датчика. Если этот тест не используется, можно взять перемычку S3. Выключите, введите тестовое напряжение непосредственно с AN0--AN7. (Вход напряжения на AD вход не может быть выше 5 В)

Ниже описаны конкретные функции трех режимов по одному:/模式 1:Непрерывно приобретайте одноканальное аналоговое напряжение AN0 для преобразования ADC и рассчитать преобразованные данные как значение напряжения, отправить данные через последовательный порт в форме кода ASCII. В этом режиме программное обеспечение serial port assistant может напрямую считывать напряжение, подходит для разработки программного обеспечения. Инженеры используют его, потому что им не нужно знать какие-либо принципы оборудования микроконтроллера.Собранные данные показывают следующий пример. Это приобретение является результатом подключения напряжения к каналу Di0 (AN0). Точность измерений очень стабильна в диапазоне 0,0001 в (т. Е. 0,1 мВ). Остальные каналы свободны.Так как передача является кодом ASCII, программное обеспечение последовательного порта главного компьютера должно выбрать «Символ (ASCII) дисплей», не выбирайте шестигранный дисплей, в противном случае он будет отображать искаженные символы./模式 2:Постоянно собирает 8 каналов аналогового напряжения для 24-битный АЦП преобразования, а также рассчитать преобразования данных как значение напряжения, послает данные через последовательный порт в ascii-код формы. В этом режиме программное обеспечение serial port assistant также может напрямую считывать напряжение, подходит для инженеров по разработке, использующих его, потому что нет необходимости понимать какие-либо принципы оборудования микроконтроллера.Собранные данные показывают следующий пример:

/模式 3:

Полностью дифференциальный входной режим, диапазон измерения напряжения-5 В ~ + 5 В. В общей сложности 4 набора дифференциальных входов. Подходит для датчиков, подключенных к электронным весам.

 Соответствующие входные Контакты:AN0 ------- канал 0 (V0) + входAN1 ------- канал 0 (V0) -входAN2 ------- канал 1 (V1) + входAN3 ------- канал 1 (V1) -входAN4 ------- канал 2 (V2) + входAN5 ------- канал 2 (V2) -входAN6 ------- канал 3 (V3) + входAN7 ------- канал 3 (V3) -вход
