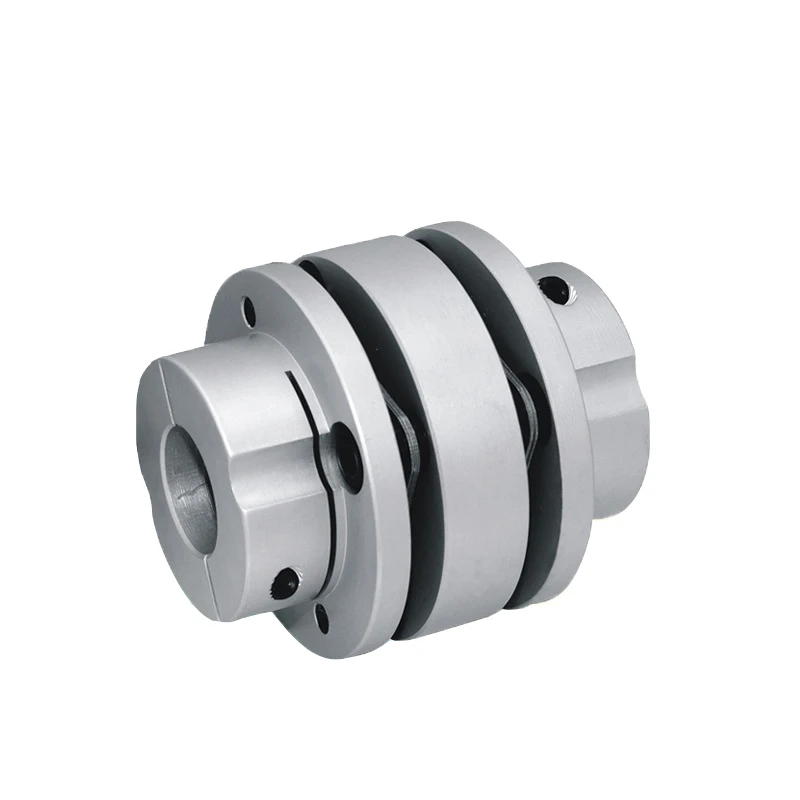

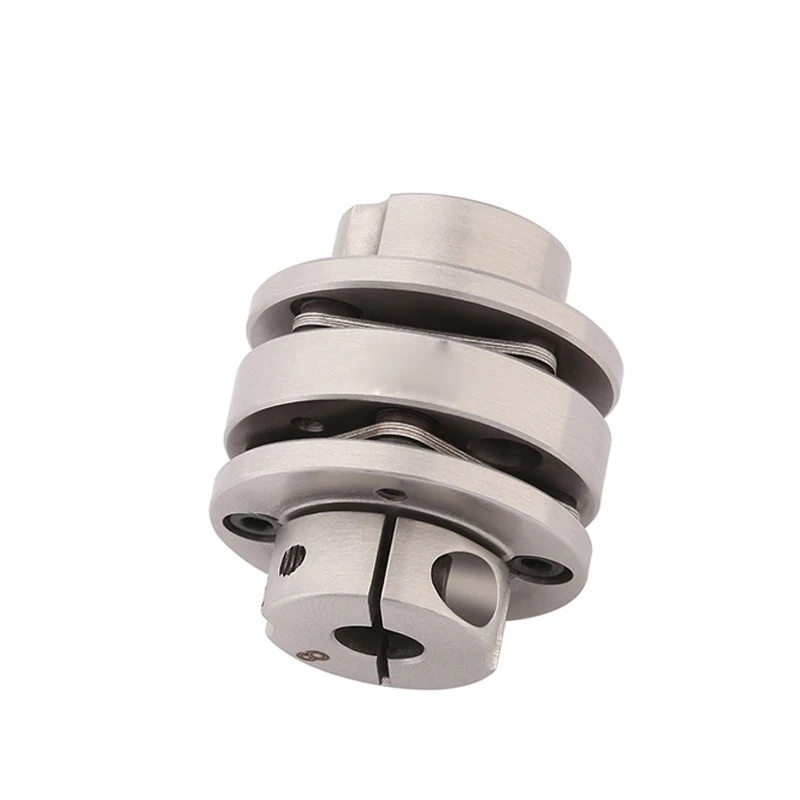

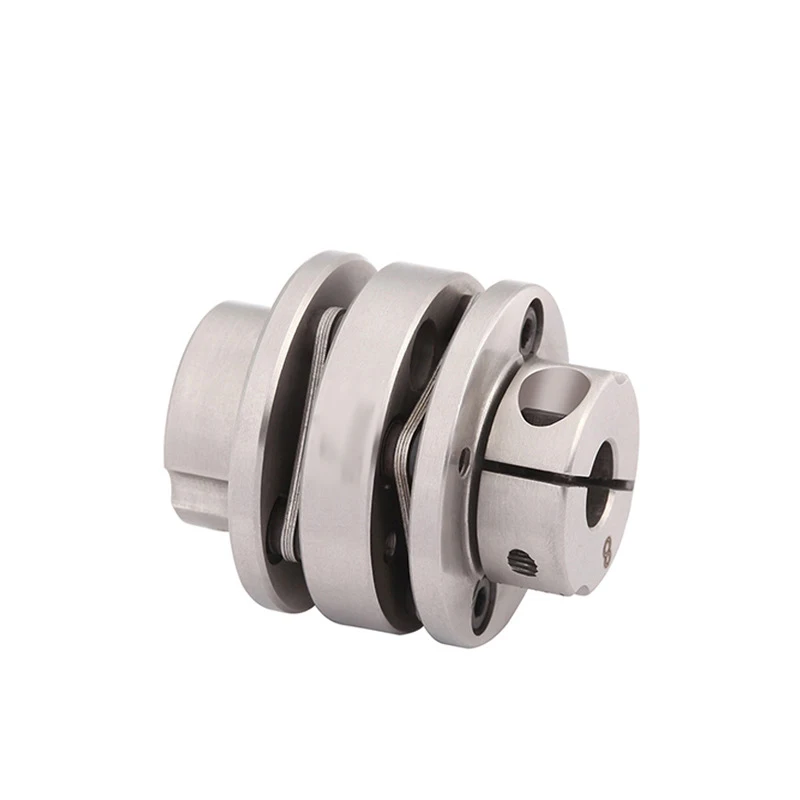

D44mm L50 mm соединение из алюминиевого сплава четыре винта фиксированные диафрагмы - купить

Купить D44mm L50 mm соединение из алюминиевого сплава четыре винта фиксированные диафрагмы

Фланцевые Мембранные муфты серии FLS, четыре винтовые диафрагмы, двойные диафрагмы, фланцевая высокоэластичная муфта, фиксированный зажимной винт

Эксцентричность, склонение, осевая амплитуда муфты ● Один допуск, несколько осей в то же время отклонение, допустимое значение уменьшится ● Допуск D1, d2-это допуск перед открытием обработки ● Эксцентричная Настройка и сборка перед доставкой

Преимущество ссылка

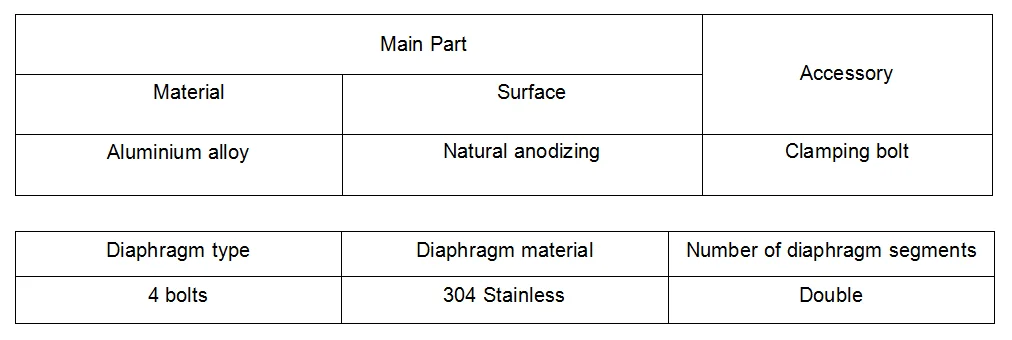

Основной корпус изготовлен из алюминиевого сплава Основной корпус принимает анодированную обработку поверхности, и внешний вид изысканной Муфты Типа диафрагмы удобен для разборки и сборки. Высокая точность и высокий крутящий момент Анти-вибрация, безопасный и надежный, более длительный срок службы Высокая производительность, высокая чувствительность Высокая передача крутящего момента, низкая инерция передачи Нет зазора, характеристики вращения по часовой стрелке и против часовой стрелки Точно такой же, ● Эластичность Высокая, а диафрагма компенсирует радиальные, угловые и Осевой отклонения. ● Он часто используется в серводвигателях и шаговых двигателях. ● Специальное соединение серводвигателя

По заказу

●Details для заказа

Подробная информация о продукте:

Серия FLS стальная мембранная муфта; Наружный диаметр 39 мм, Длина 49 мм; Диаметр вала 1-12 мм, диаметр вала 2-14 мм; Фиксированный тип фиксируется зажимным винтом. Полная модель этого продукта: FLS39/49 -12/ 14P

Буквы инструкция

P означает, что зажимной винт зафиксирован; PK означает, что зажимной винт фиксируется с помощью ключа; D Болт непосредственно фиксируется.

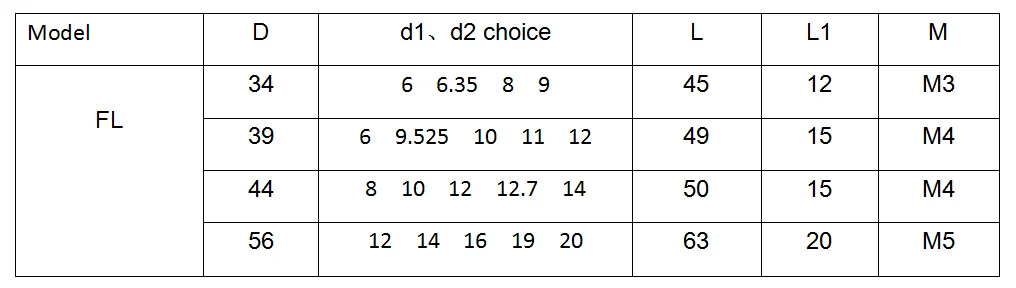

●Размеры :( мм)

Выше указан стандартный размер, при заказе необходимо указать другие размеры

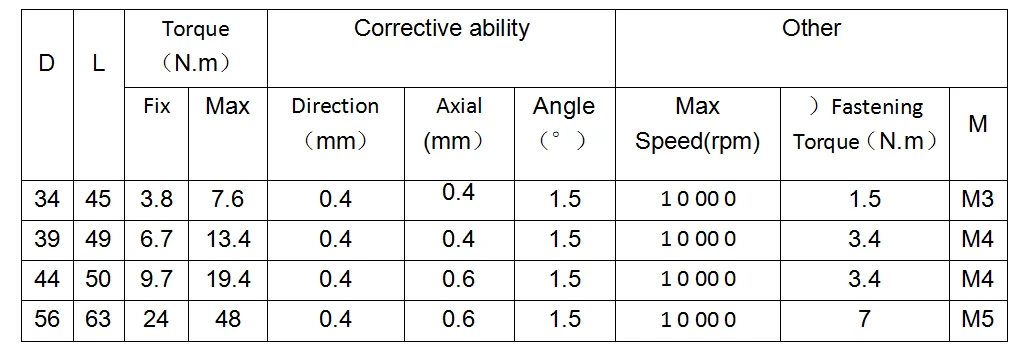

● Пожалуйста, внимательно ознакомьтесь со следующими техническими параметрами

Инструкции по фиксации к означает фиксацию ключа

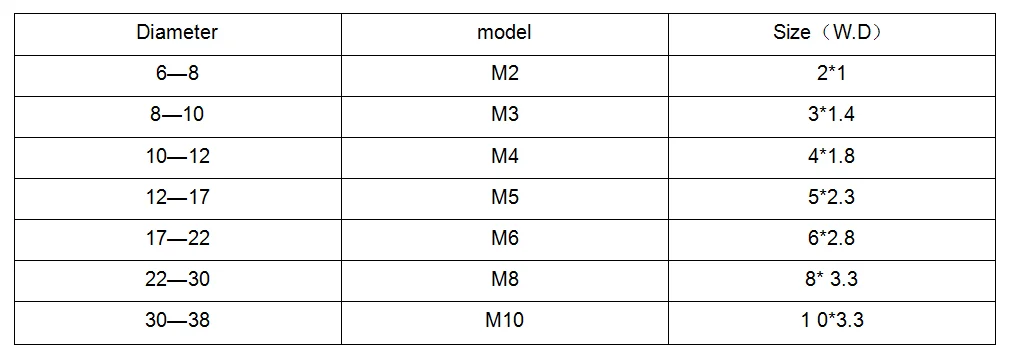

● Национальный стандарт keyway (мм)

Спецификация keyway для диаметра разделительного вала должна быть полностью указана

Как показано в национальном стандарте малого диаметра, вал Диаметр 8 мм. Характеристики keyway для этой спецификации размера вала 2*1 и 3*1,4. Для того, чтобы быть необходимым, чтобы объяснить полные основные характеристики

Шпоночным пазом для промышленных ворот инструкции по конфигурации

Муфты должны быть оснащены каналом с диаметром вала 6 мм или Больше. Диаметр вала муфты должен быть коаксиальным. Муфты должны быть настроены с техническим Отделом в особых случаях. Обычно не поддерживается.

● При заказе, ключ национального стандарта или ключ ненационального стандарта должны указывать спецификацию ключевого пути в заказе.

Диаметр вала d1 указан K1, и размер указан. Ключ диаметра вала d2 указан K2, и размер указан.
