Описание:
Номер модели: RF11A04 или CE-RF11A-045V

1. Особенности:

Рабочее напряжение: 3-5 в постоянного тока

Рабочий ток: менее 11 мА (5 В постоянного тока)

Рабочая Цена: Супер гетеродина

Режим модуляции: OOK / ASK

Рабочая частота: 433,92 МГц

Чувствительность приема: -108dBm

Выходной уровень: 5 в TTL уровень, низкий режим ожидания, максимальный ток 20 мА (для добавления резистора с ограничением тока)

Декодирование: код обучения, адаптированный EV1527 / PT2262 и совместимый пульт дистанционного управления, вы можете хранить до восьми пультов дистанционного управления

Режимы работы: неблокировка (мгновенный), самоблокировка (тумблер), взаимозапирание; 0,1-500000 секунд регулируемое время задержки

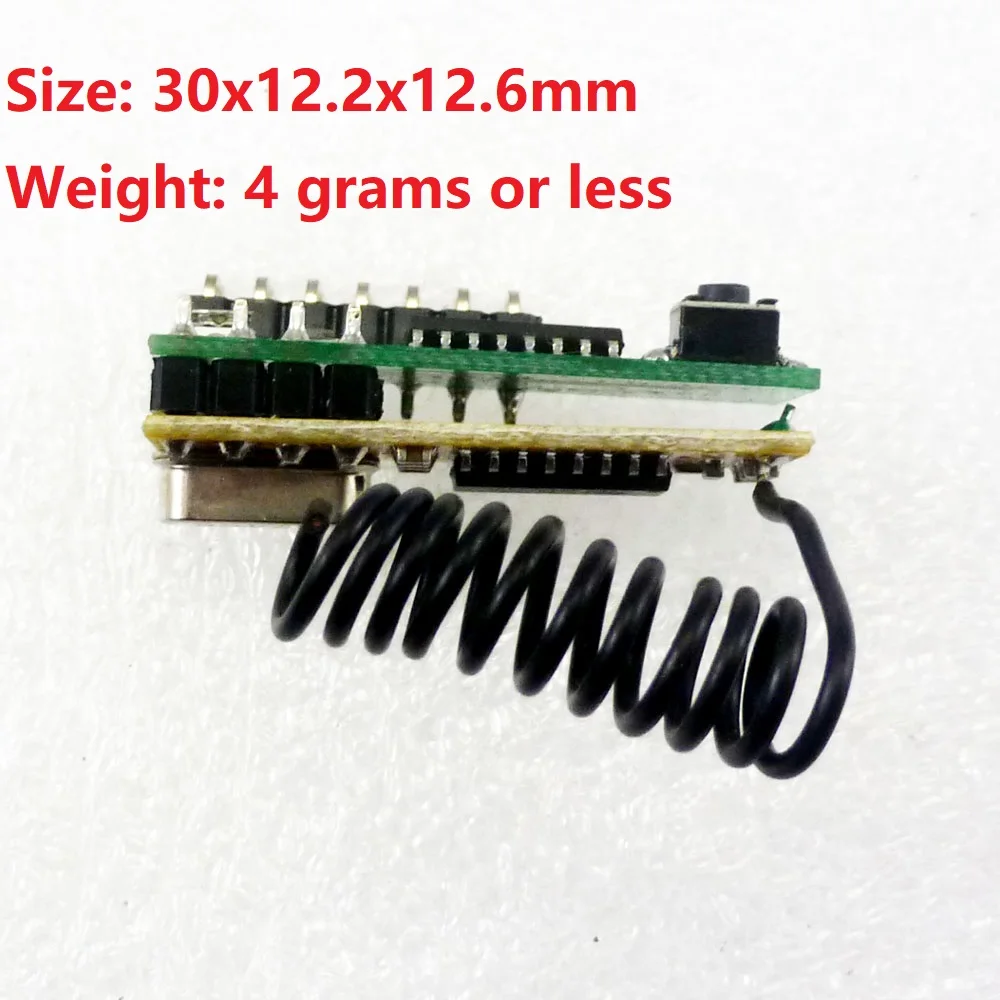

Размер: 30x12.2x12.6 мм

Вес: 4 грамма или меньше

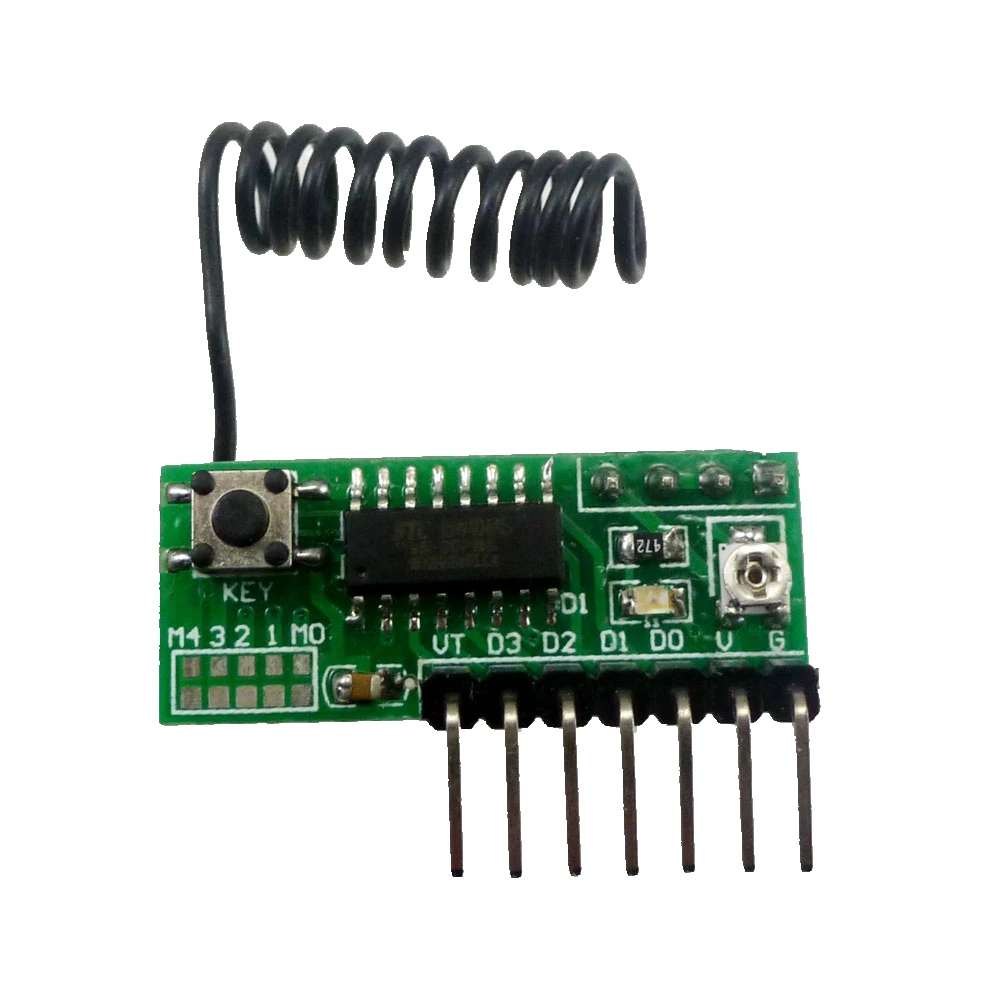

2. Описание штифта

G: GND pin, DC 3-5 в источник питания отрицательный

V: VCC pin, DC 3-5V положительный источник питания

D0: канал 1 выход, активный высокий

D1: выход 2 канала, активный высокий

D2: канал 3 выход, активный высокий

D3: 4 канала выход, активного отдыха; Высококачественная одежды

VT: Канал выходной действительный сигнал, микроконтроллер может использоваться в качестве сигнала прерывания

3. Режим работы

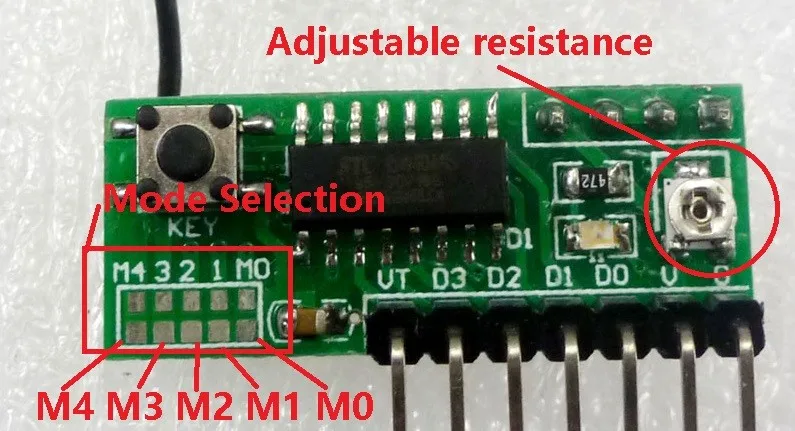

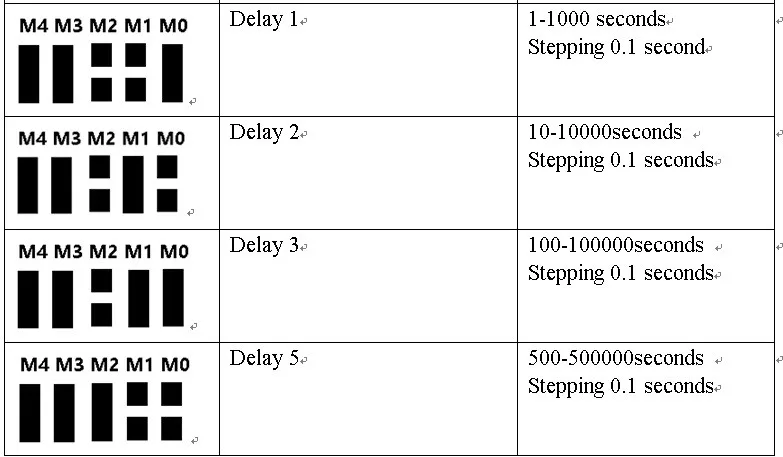

Вы можете выбрать различные режимы работы с 'm4 M3 M2 M1 M0'' pad в режиме задержки для регулировки времени задержки через регулируемый резистор.

В режиме задержки вращающийся переменный резистор может регулировать время задержки. Увеличьте время против часовой стрелки и вращение по часовой стрелке, чтобы сократить время. Регулируемый резистор-это точный резистор, отрегулируйте время с помощью отвертки Phillips, чтобы аккуратно повернуть (Не используйте чрезмерную силу)

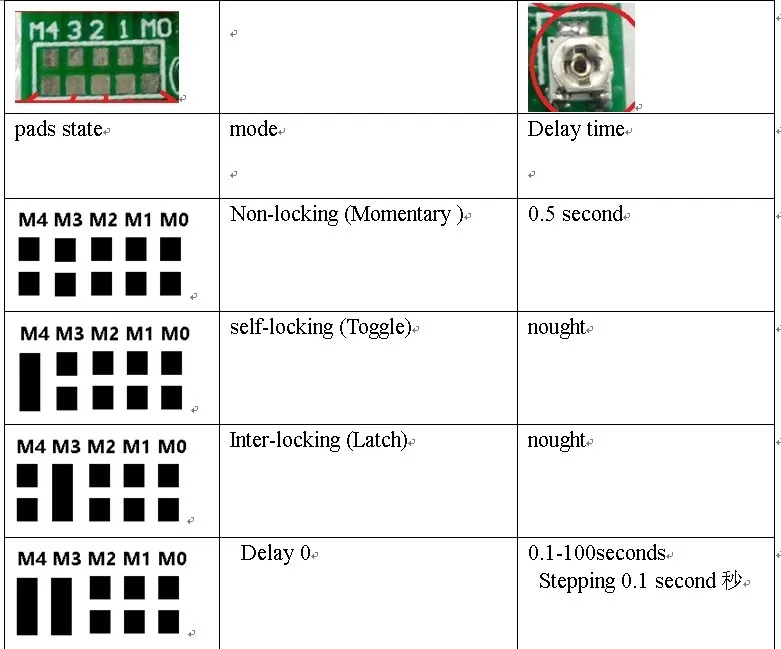

Описание режима работы:
Без блокировки: Нажмите кнопку дистанционного управления, порт ввода-вывода высокий. Отпустите кнопку дистанционного управления, порт ввода-вывода низкий.

Самоблокировка: Нажмите кнопку дистанционного управления, порт ввода-вывода высокий. Нажмите кнопку дистанционного управления еще раз, порт IO выходит на низком уровне.

Блокировка: Нажмите кнопку дистанционного управления D0, D0 выходы порта IO высокий, другие выходы портов IO низкий; Кнопка дистанционного управления нажмите ed D1, D1 IO выходы высокий, другие порты ввода-вывода низкий и так далее.

Задержка: под режим задержки, происходит задержка 0/1/2/3/4 пять sub-узоры, регулируя переменный резистор порт ввода-вывода высокая продолжительность

4. Пульт дистанционного управления адаптером (пульт дистанционного управления)

В обычном режиме работы будет гореть светодиодный индикатор (D1), при получении действительного пульта дистанционного управления (EV1527 / PT2262) значение ключа, светодиодный индикатор будет мигать.

Чистый код: удерживайте кнопку, чтобы нажать. Светодиодный индикатор, удерживайте нажатие около 8 секунд, пока светодиодный индикатор не загорится. В то время, завершение очистки кода (Примечание: после реализации чистого кода, предыдущий пульт дистанционного управления не существует.

Адаптация (обучение):

Шаг 1 (в режим обучения): триггер кнопки, светодиодный;

Шаг 2 (Адаптерный канал 1): Нажмите первую кнопку дистанционного управления, а затем, светодиодный выход после вспышки четыре раза. На этот раз означает, что он узнал значение первой кнопки

Шаг 3 (адаптационный канал 2): Нажмите второй пульт дистанционного управления, светодиодный индикатор после вспышки 4 раза, на этот раз это означает, что он узнал значение второй кнопки

Шаг 4 (канал адаптера 3): Затем нажмите третью кнопку дистанционного управления, светодиодный индикатор после вспышки 4 раза, на этот раз это означает, что он узнал Значение третьей кнопки

Шаг 5 (адаптационный канал 4): затем нажмите четвертую кнопку дистанционного управления, светодиодный индикатор мигает 4 раза, на этот раз это означает, что он узнал значение четвёртой кнопки.

Примечание:Процесс должен быть завершен в течение 15 секунд

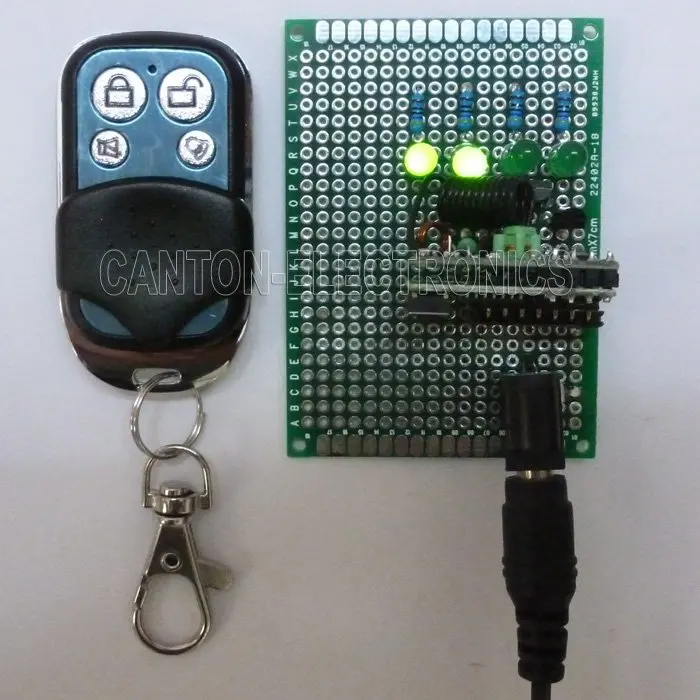

5. Схема подключения:

Светодиодный индикатор управления: см. Светодиодный индикатор rf11a04 _

Реле управления 12 В: см. ''rf11a04 _ 4 реле demo''
