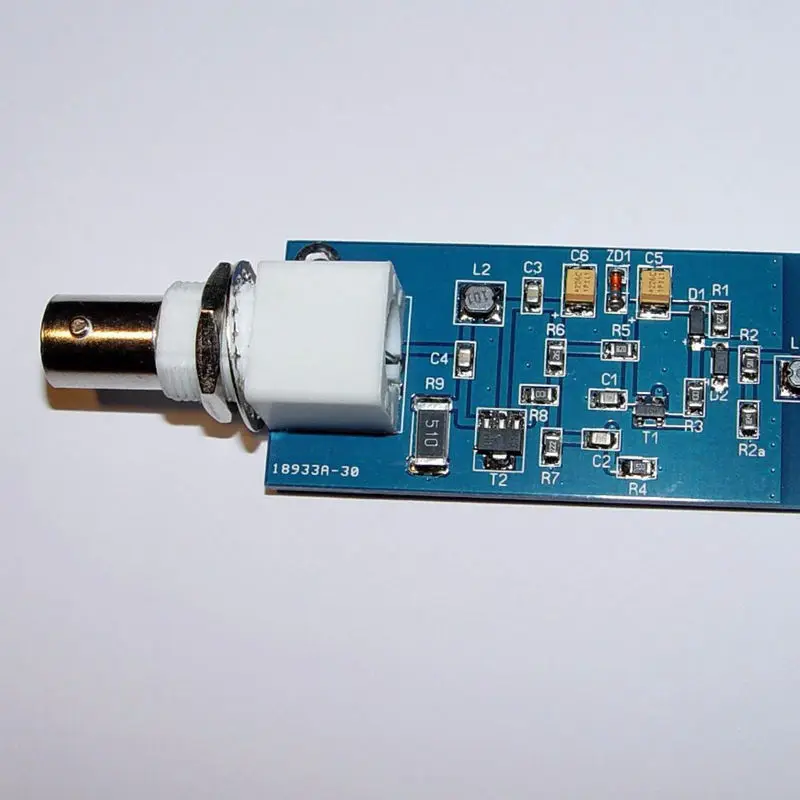

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } MINIWHIP VLF HF активная антенна. Это известный PA0NHC новейший дизайн антенны MiniWhip. Я изменил дизайн и построил его на компонентах SMD, но сама схема схемы осталась такой же, как было описано на его веб-странице в открытом источнике.

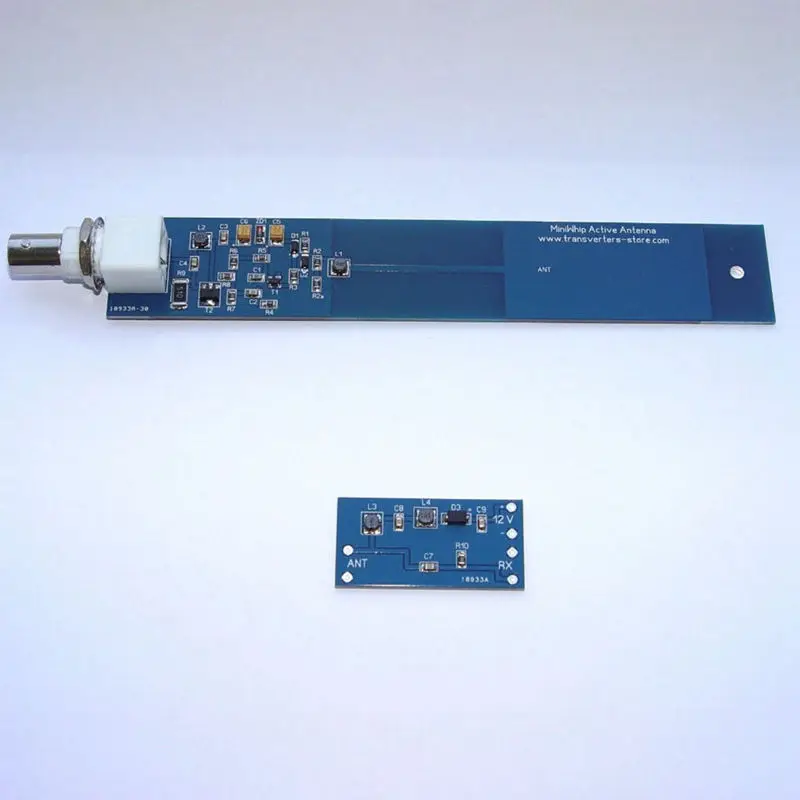

Эта распродажа включает в себя миниатюрный разветвитель питания и собранные и протестированные доски. Они идут со схемами цепи и спецификацией списка деталей. Кабели и разъемы в комплект не входят.
Эта новая версия мини-антенны PA0NHC имеет эти функции. Новая версия с использованием современных полупроводников BF998 и BCX54. Реальная схема класса А, чистый прием без IMD. Одно коаксиальное соединение. Широкополосное соединение R/C с приемником, без трансформатора
Для лучшего соотношения сигнал/шум: Установите миникнут на хорошо заземленную мачту. Подключите "GND" minidwhip PCB к этой мачте. Поместите ферритовые сердечники HI-Ui (Ui bwtween 5000 и 10,000) на начало и конец всех кабелей для блокировки кабельных шумов.
Технические характеристики:
Частотный диапазон: 10 кГц-30 МГц
Мощность: 12 - 15 вольт при 150 мА
Второй выходной сигнал на выходе: более + 70 дБм
Третий выходной сигнал на выходе: более + 30 дБм
Максимальная выходная мощность: свыше-15 дБм
Размер печатной платы: длина (мм): 155x27

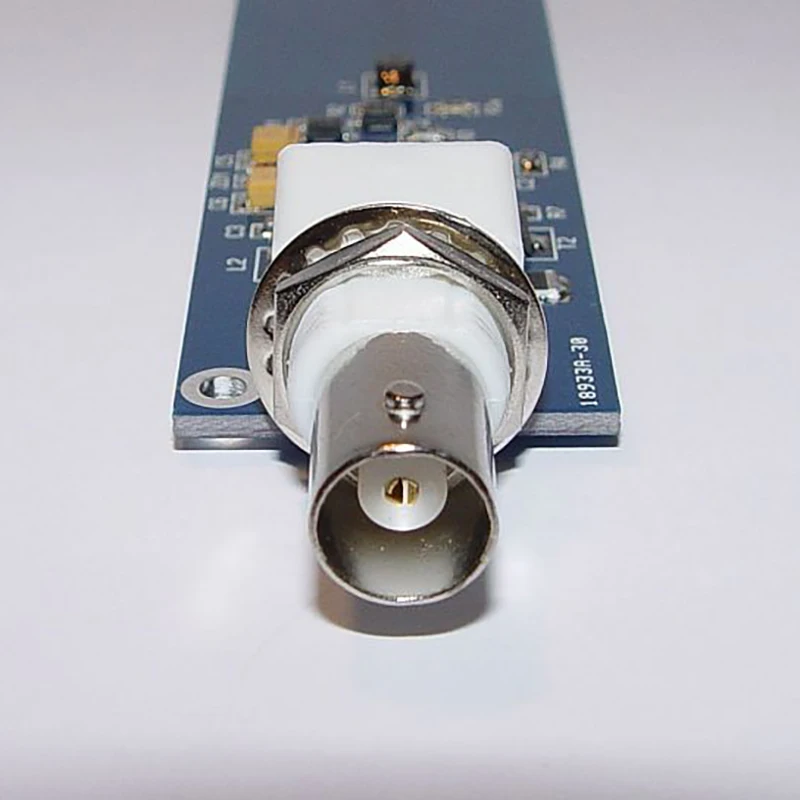

Разъем: BNC
Линия подачи: 50 - 100 Ом коаксиальный кабель длиной до 100 м
Обратите внимание:
Каждая антенна работает так же хорошо, как позволяет установка. Любая активная антенна не работает хорошо внутри дома! Он должен быть установлен снаружи и как можно выше. Поместите эту миниатюрную антенную печатную плату внутри подходящего корпуса вашего корпуса и установите ее снаружи дома. Возможно, для корпуса вы можете использовать кусок трубы из ПВХ, который доступен в различных диаметрах в местном магазине. Не используйте металлический корпус! Он не будет работать там!
Для максимальной чувствительности:
Эта антенна должна быть расположена как можно выше и свободна от металлических проводников.
Наземная плоскость печатной платы не должна быть ниже верхней части мачты.
(Соединение и сама поверхность антенны должны быть над верхней частью мачты).
Цвет: синий
Материал: металл + Поликарбонат
Посылка: 1 * Активная антенна MiniWhip
Только вышеуказанная посылка, другие товары не включены.
