10 битный 16 Seg SPI светодиодный дисплей Серийный ЖК UNO MEGA2560 с примерным эскизом - купить

Купить 10 битный 16 Seg SPI светодиодный дисплей Серийный ЖК UNO MEGA2560 с примерным эскизом

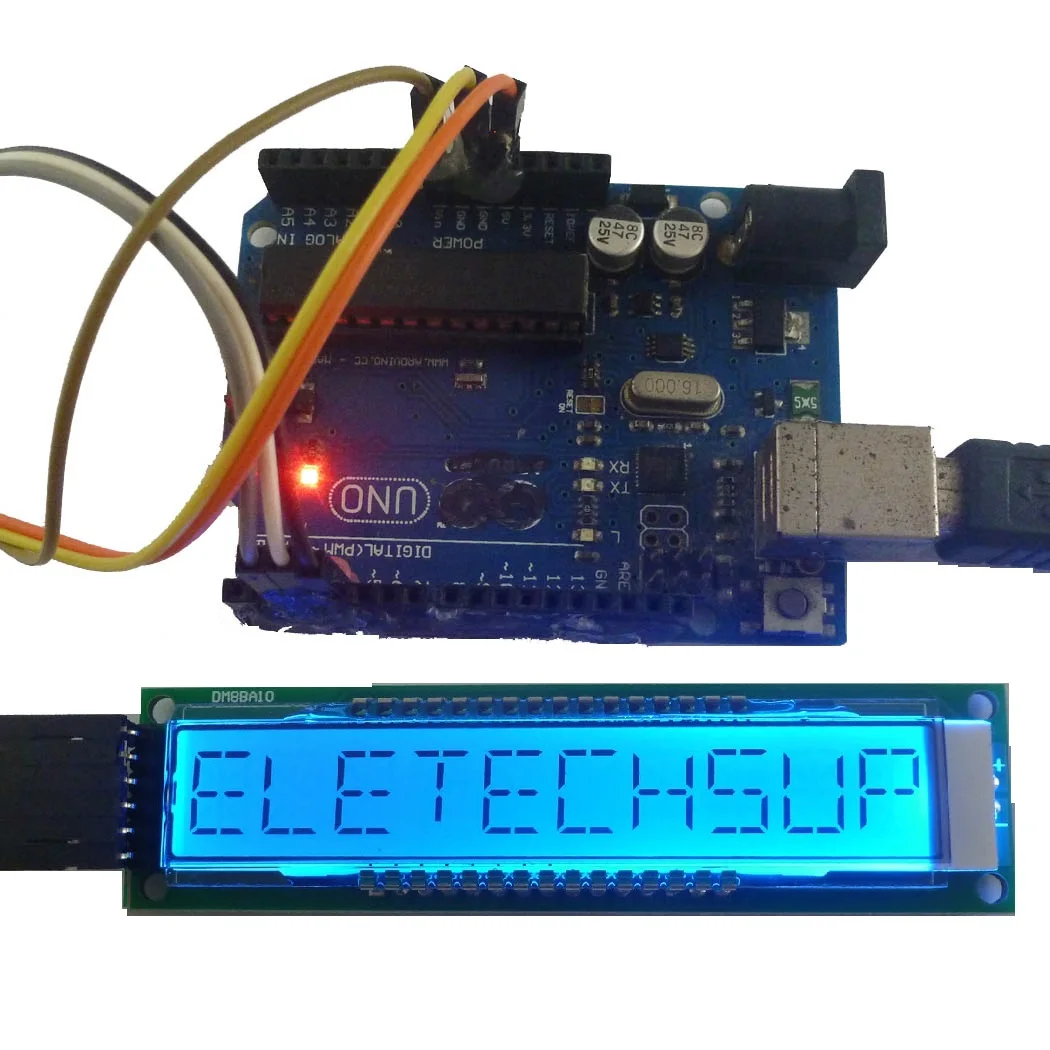

Название продукта:10 бит 16-Seg SPI светодиодный дисплей Серийный ЖК UNO MEGA2560 с Arduino пример эскиза!

Упаковочный лист:

1 шт. 10 цифр 16-Seg SPI ЖК-дисплей Дисплей модуль;

Описание:

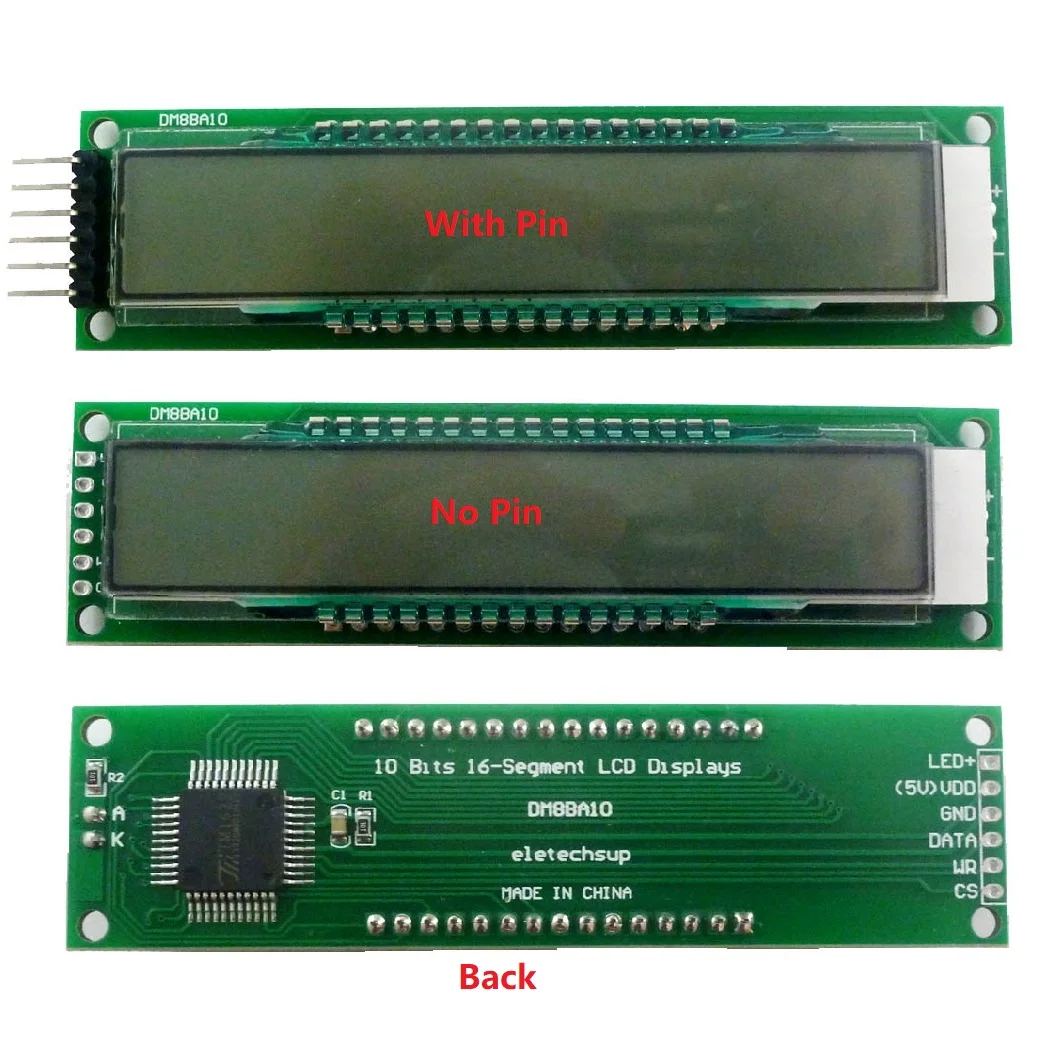

10 цифр 16-Seg SPI TM1622 ЖК-дисплей Дисплей модуль

Подсветка: синий
Напряжение питания: 5 В постоянного тока
Драйвер IC : TM1622 (совместимый HT1622)
Интерфейс: SPI (только три управляемых сигнала, данные CS WR)

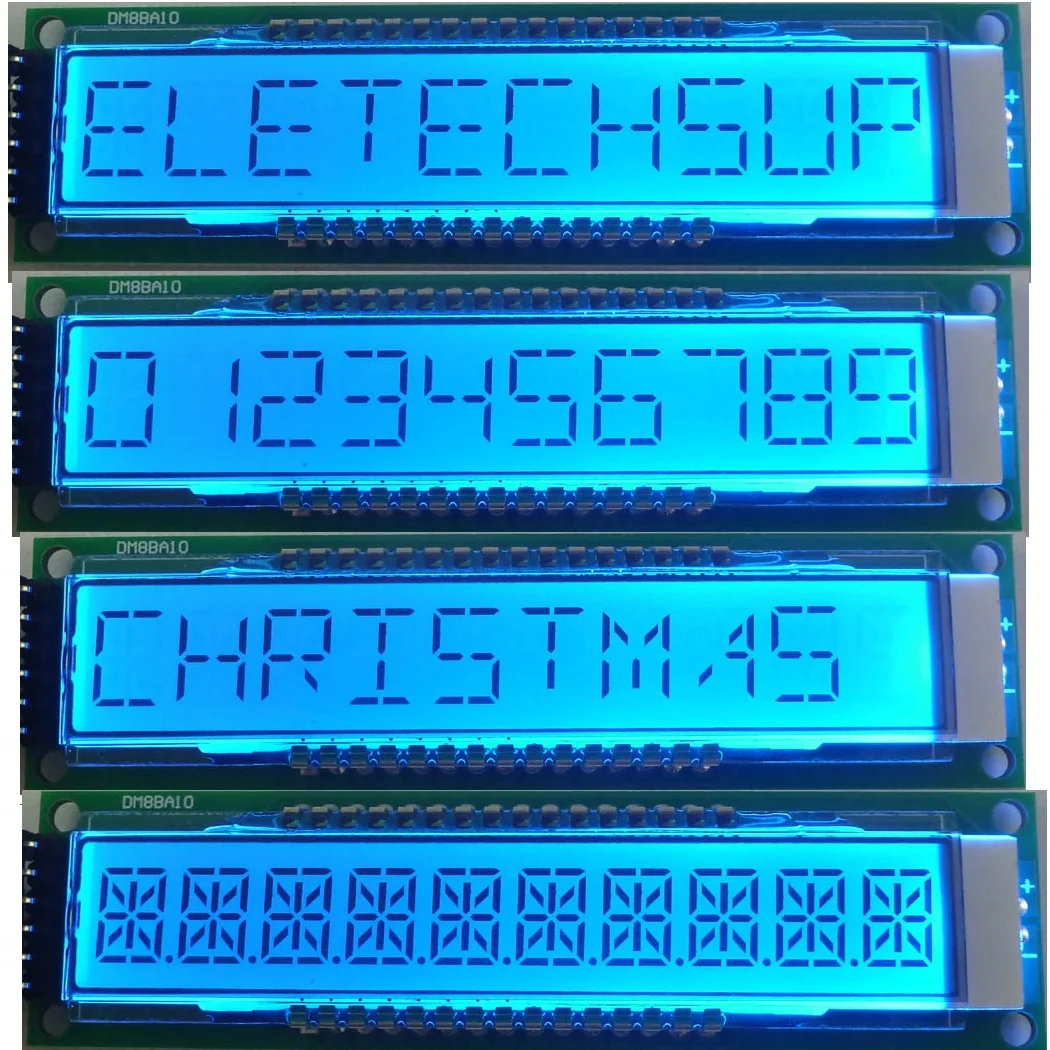

Поддержка отображения символов: 0,1,2,3,4,5,6,7,8,9,A,b,C,c,d,E,e,F,f,g,H, I,i,J,k,L,M,m,N,n,O,o,P,q,R,S,T,t,U,u,V,W,w,X,Y,y,Z,-,*

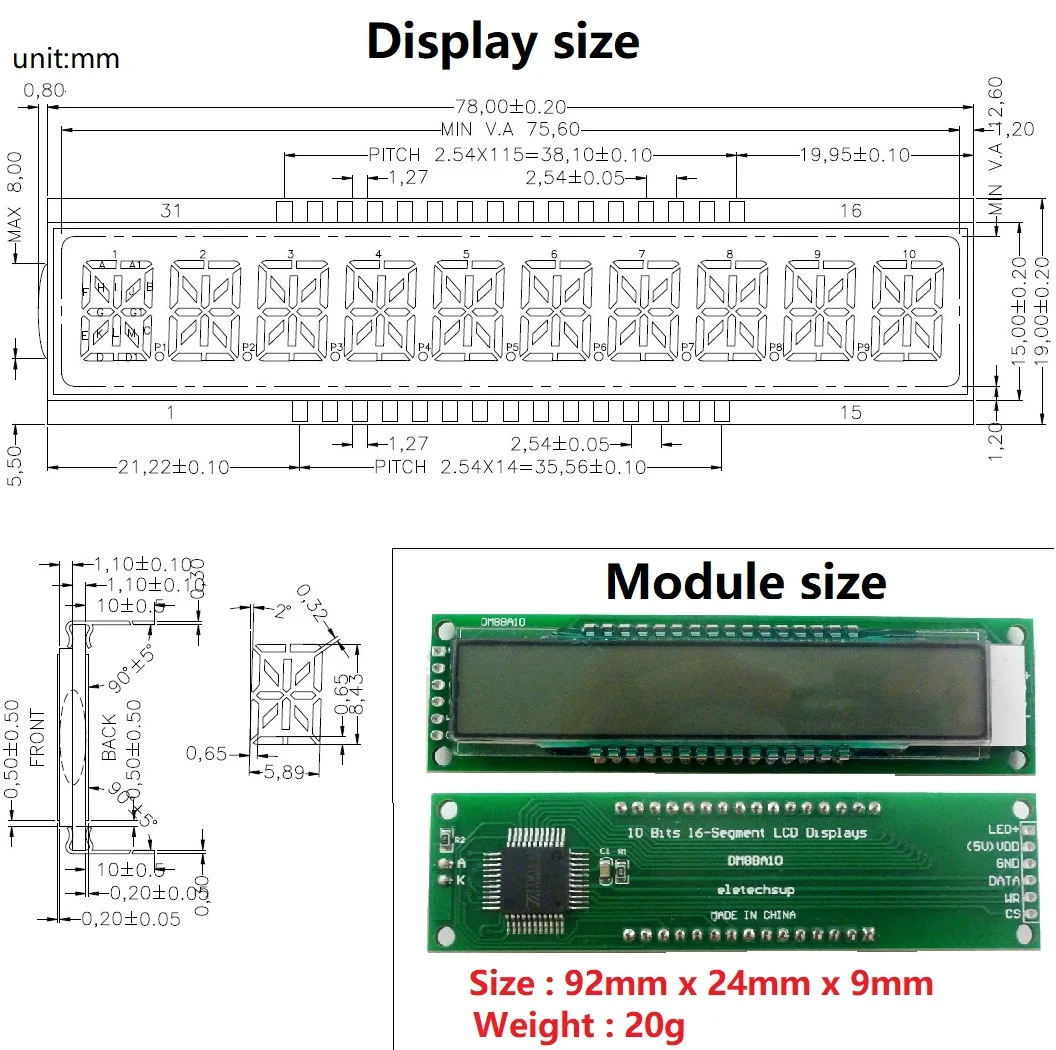

Размер: 92 мм x 24 мм x 9 мм
Вес: 20 г

Примечание:Мы предоставляем только код ARDUINO, пожалуйста, измените код ARDUINO (язык C) для других платформ.

Применение:

Для Arduino UNO MEGA2560 LEONARDO MICRO NANO адаптер Pro Mini ZERO DUE
Для raspberry pi 3 B + 4
Для MCU AVR PIC ARM
Для FPGA/CPLD
Для игрушечного автомобиля
Для измерительного прибора
Для электронного Хобби DIYКоннекторArduino-совместимый UNO (Не включает в себя)

Arduino-совместимый uno/mega2560 фрагмент кода:После покупки, пожалуйста, свяжитесь со мной для получения полного кода!

/Псевдо/
.......

Настройка пустоты ()
{

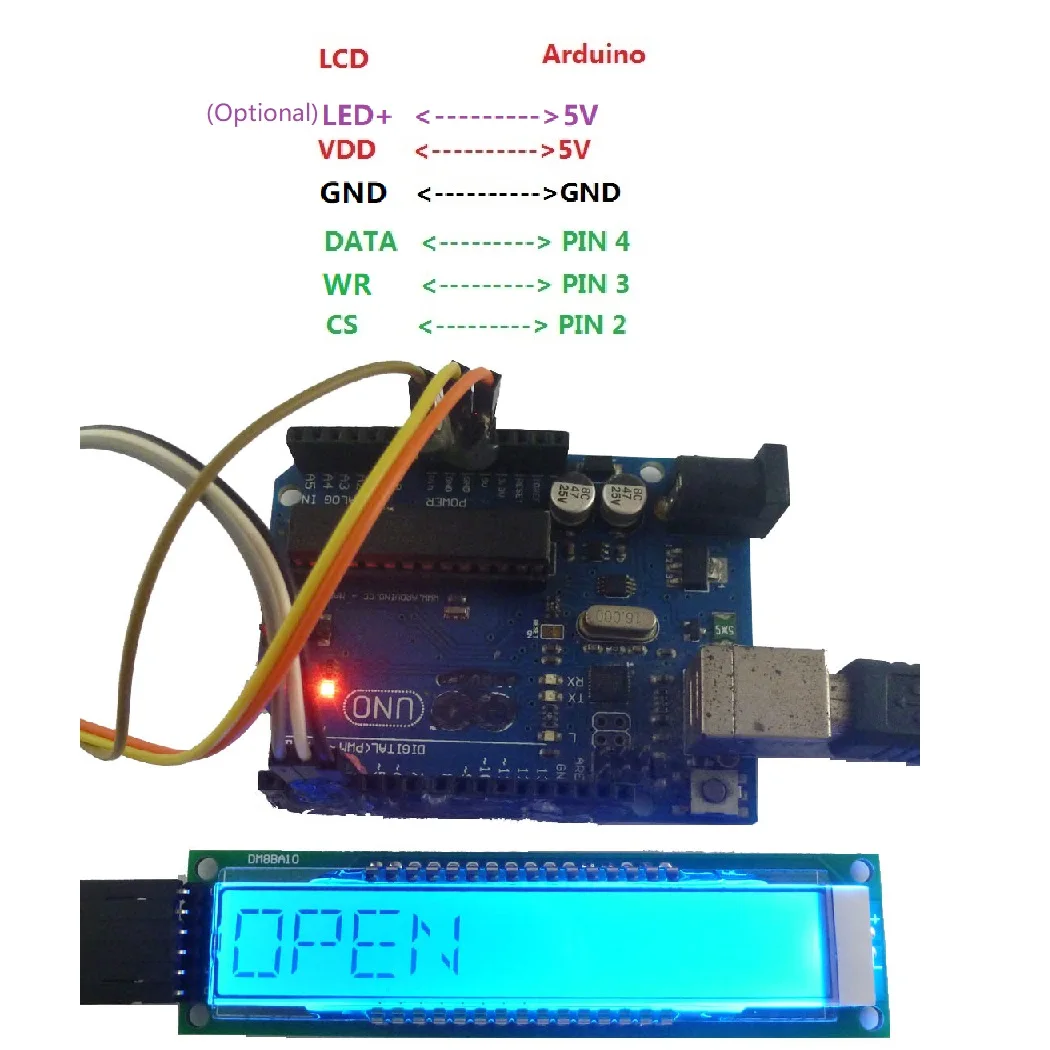

PinMode (CS, OUTPUT); /Pin 2
PinMode (WR, выход); /Pin 3
PinMode (данные, выход); /Pin 4
}

Пустая петля ()
{
...

Init_1622() ;
...


В то время как (1)
{
Display_String (String_dat1);
Задержка (2000) ;
Display_String (String_dat2);
Задержка (2000) ;
Display_String (String_dat3);
Задержка (2000) ;
Display_String (String_dat4);
Задержка (2000) ;
Display_String (String_dat5);
Задержка (2000) ;
Display_String (String_dat6);
Задержка (2000) ;
}

}

/Псевдо/
