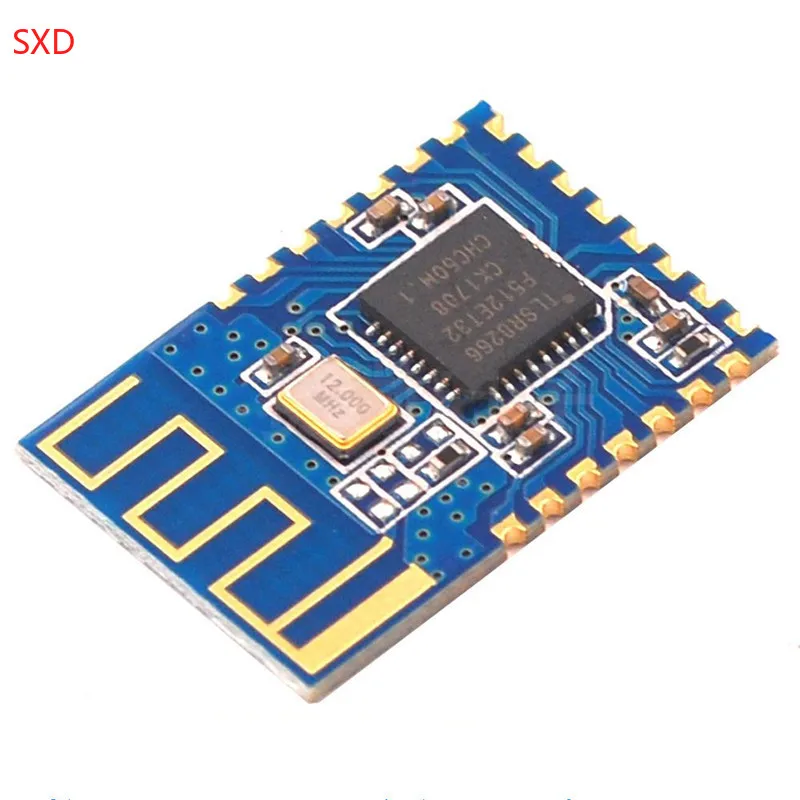

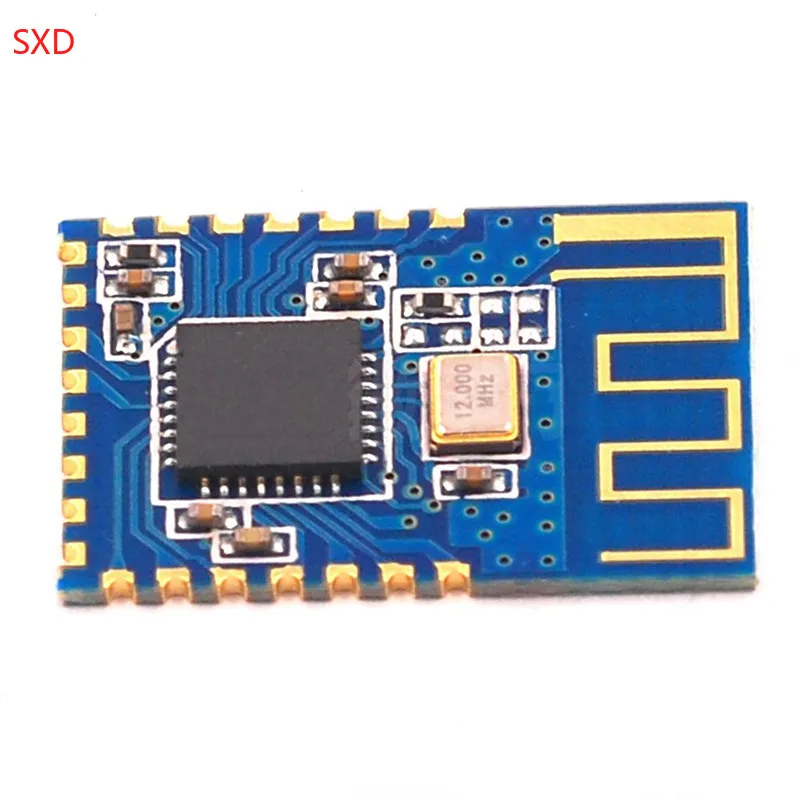

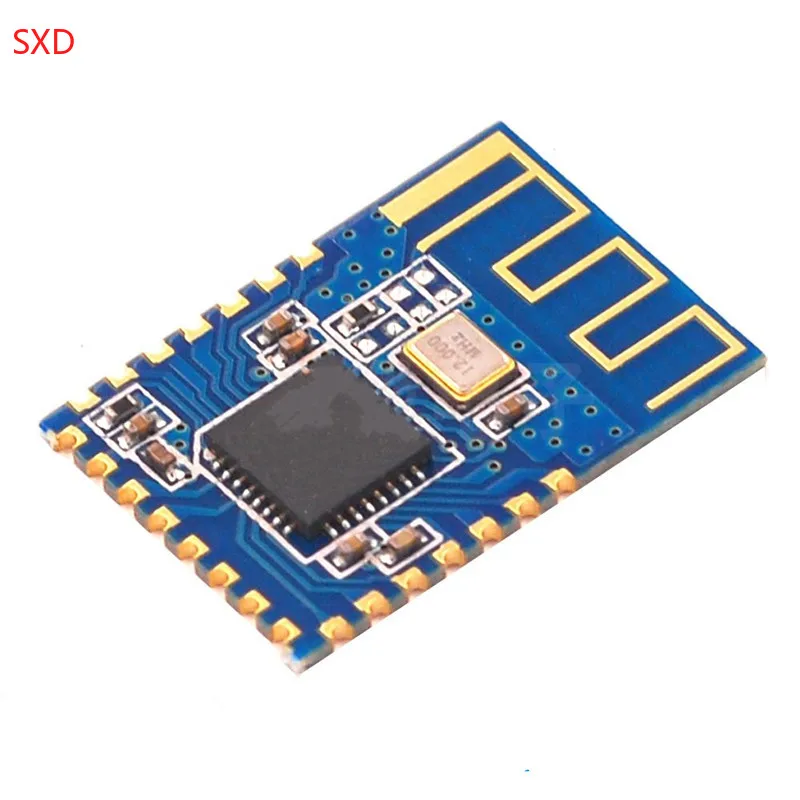

Характеристики продукта:
1: поддерживает передачу мобильных телефонов Android и IOS.
2: поддержка передачи и контроля данных от одного к одному, много к одному, много к большому.
3: поддерживающий сетевой светодиодный светильник (режим 26 вариантов, режим панели), яркость, белый свет, регулируемая скорость.
4: поддержка сетевого GPIO управления (один-к-много, много-к-одному, много-к-много).
5: может быть сертифицирован FCC/CR и другим стандартом.
6: поддержка сетевого дистанционного управления (сверхнизкое энергопотребление), два сухих аккумулятора используется для не менее одного года.
7: поддержка сети 4 способа управления PWM.
8: максимальное количество 8: сети 255.
9: Поддержка трансляции и одноадресной сетки для передачи данных.
10: поддержка работы BLE master-slave без переключения master-slave.
11: как минимум 60% оборудование для умного дома JDY-10M может быть правомочным.
Объем применения продукта:
1: Bluetooth сетевой светодиодный свет (один на много, много на один, мобильный телефон или пульт дистанционного управления, много на много управления).
2: Bluetooth сетевой двигатель тянет приложения (один к многим, многие к одному, машина или пульт дистанционного управления, многие к много управления).
3: переключатель сетевой панели, 86 переключатель (сверхнизкое энергопотребление).
4: сетевое оборудование для умного дома (управление, реле, шторы) контроль.
5: Использование сетевого датчика сетевого шлюза.
6: Применение сетевого шлюза Wi-Fi.
7: применение сети Zigbeel.
8: Применение контроля сети мобильного телефона.
Технические характеристики:
| Тип |
Параметры параметр |
| Рабочее напряжение |
1,9-3,6 V |
| Рабочая температура |
От-40 до 85 |
| Максимальная мощность излучения |
+ 8dbm |
| Антенна |
Печатная плата антенна |
| Чувствительность приема |
-92dbm |
| Сварка SMT температуры |
<260 градусов |
| Связь интерфейс |
UART |
Средний ток |
Пробуждение сетчатого режима |
28MA |
| Режим глубокого сна |
5 мкА |
Pin описание функции:
| Pin-код |
Определение |
Функция |
Описание продукта: |
| 1 |
Сброс |
Сброс |
Низкий уровень эффективности |
| 2 |
E5 |
0UTPUT1 |
Выходной контакт может управляться через сеть, а контактный уровень имеет функцию памяти. В следующий раз, когда вы включите питание, вы можете сохранить уровень до. |
| 3 |
H6 |
0UTPUT2 |
Выходной контакт может управляться через сеть, а контактный уровень имеет функцию памяти. В следующий раз, когда вы включите питание, вы можете сохранить уровень до. |
| 4 |
E7 |
0UTPUT3 |
Выходной контакт может управляться через сеть, а контактный уровень имеет функцию памяти. В следующий раз, когда вы включите питание, вы можете сохранить уровень до. |
| 5 |
F0 |
0UTPUT4 |
Выходной контакт может управляться через сеть, а контактный уровень имеет функцию памяти. В следующий раз, когда вы включите питание, вы можете сохранить уровень до. |
| 6 |
F1 |
K5 |
Клавиша 5 входного штыря (короткий адрес ключа можно обратить особое внимание по инструкции: K5 pin функция для IO full open/full function pin, нажмите вниз к сети, все модули выводят штырь низкого уровня, затем нажмите, чтобы все шахматные блоки выходного уровня в сети, В приложении используется для одного ключа полного открытия, одного ключа полного выключения и других функций приложения. |
| 7 |
РС |
Скачать программу pin-код |
|
| 8 |
VCC |
Питание |
|
| 9 |
GND |
Мощность питания |
|
| 10 |
PWM3 |
PWM |
AT + CLSSA0: этот контакт является общей с функцией широтно-импульсной модуляции |
| При температуре + CLSSB1: Этот pin-код управления Светодиодный белого света pin-код светодиодный потолочный светильник |
| U |
Стат |
Состояние подключения pin-код |
Неподключенный низкий уровень, почтовое соединение высокого уровня |
| 12 |
ALED |
Трансляции инструкция |
Сетка Рабочая инструкция pin мигает один раз в секунду и выводит 100 мс высокого уровня. |
| 13 |
Псицж |
Подключите в инструкции |
Состояние подключения: PWRC pin pull low, по инструкции PWRC pin pull up или suspend transmission.
Неподключенное Состояние: PWRC контакты могут отправить по инструкциям в любом состоянии. |
| 14 |
RXD |
|
Вход последовательного порта, уровень ttl |
| 15 |
ТСД |
|
Последовательный выход, уровень ttl |
| 16 |
B0 |
K1 |
Ключ 1 вход pin (короткий адрес ключа можно установить по инструкции). |
| 17 |
B5 |
K2 |
Ключ 2 входного штыря (короткий адрес ключа можно установить по инструкции). |
| 18 |
B6 |
K3 |
Ключ 3 входного штыря (короткий адрес ключа можно установить по инструкции). |
| 19 |
PWMO |
PWM |
AT + CLSSA0: Этот штифт является общим с функцией широтно-импульсной модуляции AT + CLSSB1: Этот штифт-это светодиодный светильник красного света. |
| 20 |
Cl |
K4 |
Ключ 4 входного штыря (короткий адрес ключа можно установить по инструкции). |
| 21 |
PWM1 |
PWM |
AT + CLSSA0: Этот штифт является обычным с функцией широтно-импульсной модуляции AT + CLSSBl: Этот штифт-это светодиодный светильник с синим светом. |
| 22 |
PWM2 |
PWM |
AT + CLSSA0: Этот штифт является обычным с функцией широтно-импульсной модуляции AT + CLSSB1: Этот штифт-это светодиодный светильник зеленого света. |
В инструкции комплект:
Пользователь может общаться через последовательный порт и bluetooth-чип. Последовательный порт использует Tx, Rx две сигнальные линии, и скорость передачи данных поддерживает 48009600, 19200,38400, 57600115200. По умолчанию скорость передачи данных последовательного порта составляет 115200bps.
Подробное описание набора по эксплуатации.
(Примечание: Инструкция по эксплуатации должна возвратиться в линию, инструкция по эксплуатации может работать только тогда, когда модуль не подключен. После подключения модуля Bluetooth к мобильному телефону модуль Bluetooth входит в режим передачи данных) только для функции UUID: FFEI, и MFSH может общаться с инструкцией через характерный UUID: FFE2. Конечно, последовательный порт подключен к штату. Вам необходимо выполнить команду AT, чтобы отправить по инструкции (в том числе инструкции по сетке), потянув PWRC pin low.
(Инструкция маленькая и чувствительная к корпусу, все в обмен, конец линии: rn, обратите особое внимание на компьютерный серийный инструмент ограничитель волос, не нужно вводить rn, только нужно проверить отправку обратно на линию.
Запрос-номер версии:
| Инструкция |
Ответ |
Параметр |
| При температуре + VER |
+ |
Param: издание
По умолчанию: + JDY-10M-V2.1-MESH |
Проверьте-Bluetooth M AC адрес:
| Инструкция |
Ответ |
Параметр |
| При температуре + M AC |
+ М переменного тока: |
Param: M AC адрес |
Сброс - Мягкий Сброс:
| Инструкция |
Ответ |
Параметр |
| При температуре + сброс |
+ OK |
|
Набор/запрос-имя Bluetooth:
| Инструкция |
Ответ |
Параметр |
| При температуре + имя |
+ 0 K |
Param: имя Bluetooth
Имя по умолчанию: самый длинный 18 байт JDY-10M |
Набор/запрос-последовательный порт скорость передачи данных:
| Инструкция |
Ответ |
Параметр |
| + Скорость передачи |
0 K |
Парам: <0-7)
0: 115200bps
1: 57600bps
2: 38400bps
3: 19200bps
4: 9600bps
5: 1800bps |
| + Скорость передачи |
+ Скорость передачи): |
Тип устройства установки/проверки:
| Инструкция |
Ответ |
Параметр |
| При температуре + CLSS |
+ OK |
Парам: (00-FF)
A0: через режим (поддержка 1 хода, вход переключателя ключа, выход)
Bl: светодиодный Режим лампы (поддержка светодиодный лампы, вход keystroke, выход)
C0: низкое питание, дистанционное управление (только поддержка ввода ключа)
По умолчанию: режим передачи A0 |
| При температуре + CLSS |
+ CLSS = |
Набор off-отключите соединение:
| Инструкция |
Ответ |
Параметр |
| При температуре + задние дисковые тормоза |
+ 0 K |
|
Настройка/запрос-сетевой идентификатор:
| Инструкция |
Ответ |
Параметр |
| При температуре + нефтида |
+ 0 K |
Param: (12 байт) по умолчанию: 123456789ABC |
| При температуре + нефтида |
+ NETID = <Param> |
Набор/запрос-короткий адрес сети:
| Инструкция |
Ответ |
Параметр |
| При температуре + MADDR |
OK |
Парам (2 байта)
По умолчанию: один бит после M AC адрес (шестигранный) |
| При температуре + MADDR |
+ HADDR = |
Настройка/проверка паролем-app-соединением:
| Инструкция |
Ответ |
Параметр |
| При температуре + (полистиролсульфонат) |
+ 0 K |
Param: (2 байта)
По умолчанию: 12345 |
| При температуре + (полистиролсульфонат) |
+ ПСС = |
Набор/Проверьте приложение cipher Коннектор с переключателем:
| Инструкция |
Ответ |
Параметр |
| При температуре + ISCEN |
OK |
Param: (1 байт)
1: нажмите на переключатель с паролем приложения
0: Подключение приложения не требует пароль
По умолчанию: 0 |
| При температуре + ISCEN |
+ ISCEN = |
Установить/проверить-короткий адрес ключа:
| Инструкция |
Ответ |
Параметр |
| При температуре + значение k |
+ 0 K |
Param: (4 байта)
01FF: означает, что K1 настроен как режим трансляции. Когда K1 нажимается, все устройства получат K1 ключевые значения.
0108: означает, что K1 установлен в одноадресном режиме. Когда K1 нажимается, только короткий адрес устройства составляет 08 от устройства, получающего ключ K1.
02FF: означает, что K2 установлен в режиме трансляции. Когда K2 нажимается, все устройства получат значение ключа K2.
0208: означает, что K2 установлен в одноадресном режиме. Когда K1 нажимается, только короткий адрес устройства составляет 08 от устройства, получающего ключ K2.
03FF: означает, что K3 настроен как режим трансляции. Когда K3 нажимается, все устройства получат ключи K3.
0308: означает, что K3 установлен в одноадресном режиме. Когда K3 нажимается, только короткий адрес устройства составляет 08 от устройства, получающего ключ K3.
04FF: означает, что K4 установлен в режиме трансляции. Когда K4 нажимается, все устройства получат значение ключа K4.
0408: означает, что K4 установлен в одноадресном режиме. Когда K4 нажимается, только короткий адрес устройства составляет 08 от устройства, получающего ключ K4.
05FF: означает, что K5 установлен в режиме трансляции. Когда K5 нажимается, все устройства получат K5 ключевое значение.
0508: означает, что K5 установлен в одноадресном режиме. Когда K5 нажимается, только короткий адрес устройства составляет 08 от устройства, получающего ключ K5. |
| При температуре + значение k |
+ Значение k = |
Param2: (2 байта)
01: означает чтение адреса K1
02: означает чтение адреса K2
03: считывает разрыв K3
04: означает чтение адреса K4
05: Фермер считывает адрес K5. |
|
