Купить UDB1000 серии DDS функция источник сигнала модуль генератор сигналов с 60 МГц
UDB1000 серии DDS функция источник сигнала модуль генератор сигналов с 60 МГц Частотомер развертки счетчик Особенности:
1. Серия UDB1000S имеет функции управления частотой и компьютерной связью.
2. Частота Контролируется цифровым кодером, точным и постоянно регулируемым с минимальным разрешением 0,01 Гц.

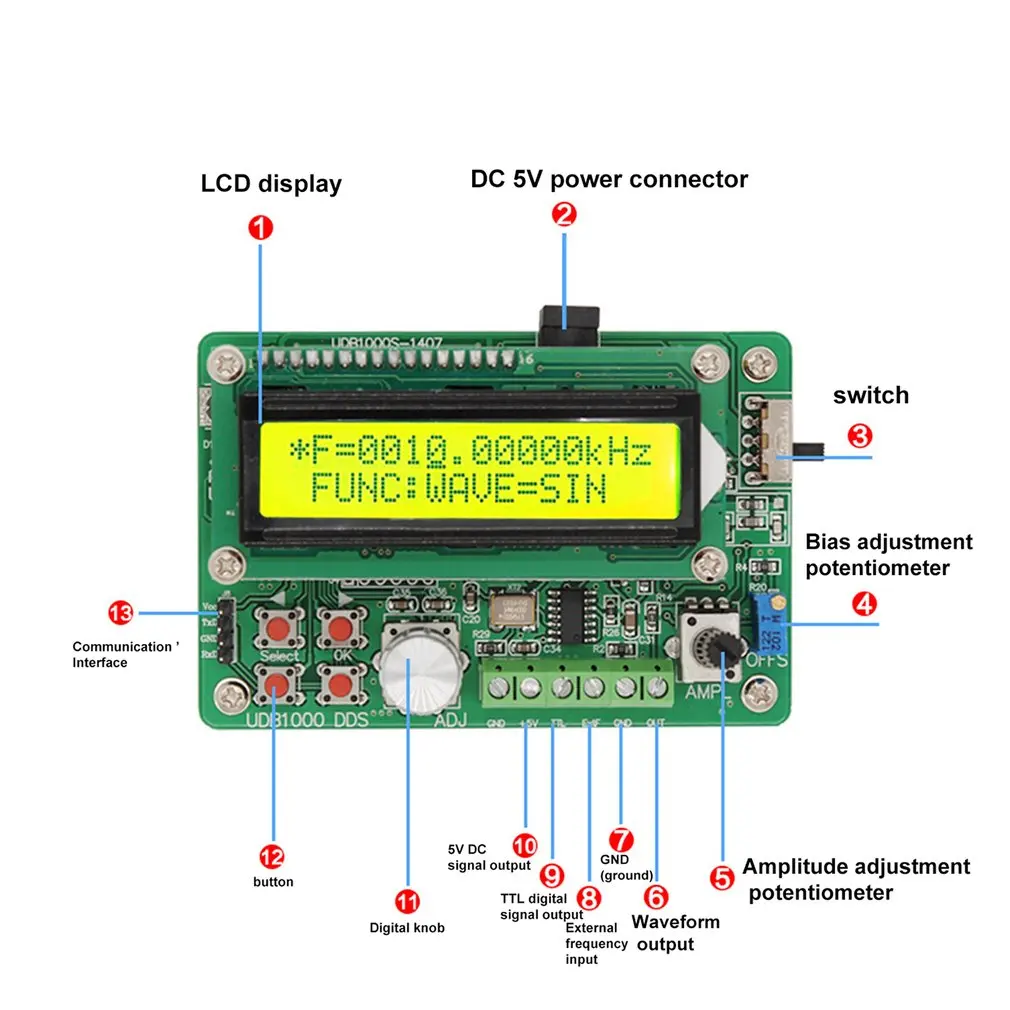

3. Величина и смещение постоянного тока контролируются регулируемыми резисторами для удобства эксплуатации.
4. Квадратный волновой коэффициент 1%-99% постоянно регулируется.
5. С 10 комплектами функции хранения параметров, M0 ~ M9, загрузка автоматически переносится на данные m0.
6. Источник питания принимает 5 в постоянного тока 1A дизайн, который удобен для использования на открытом воздухе.
Описание:

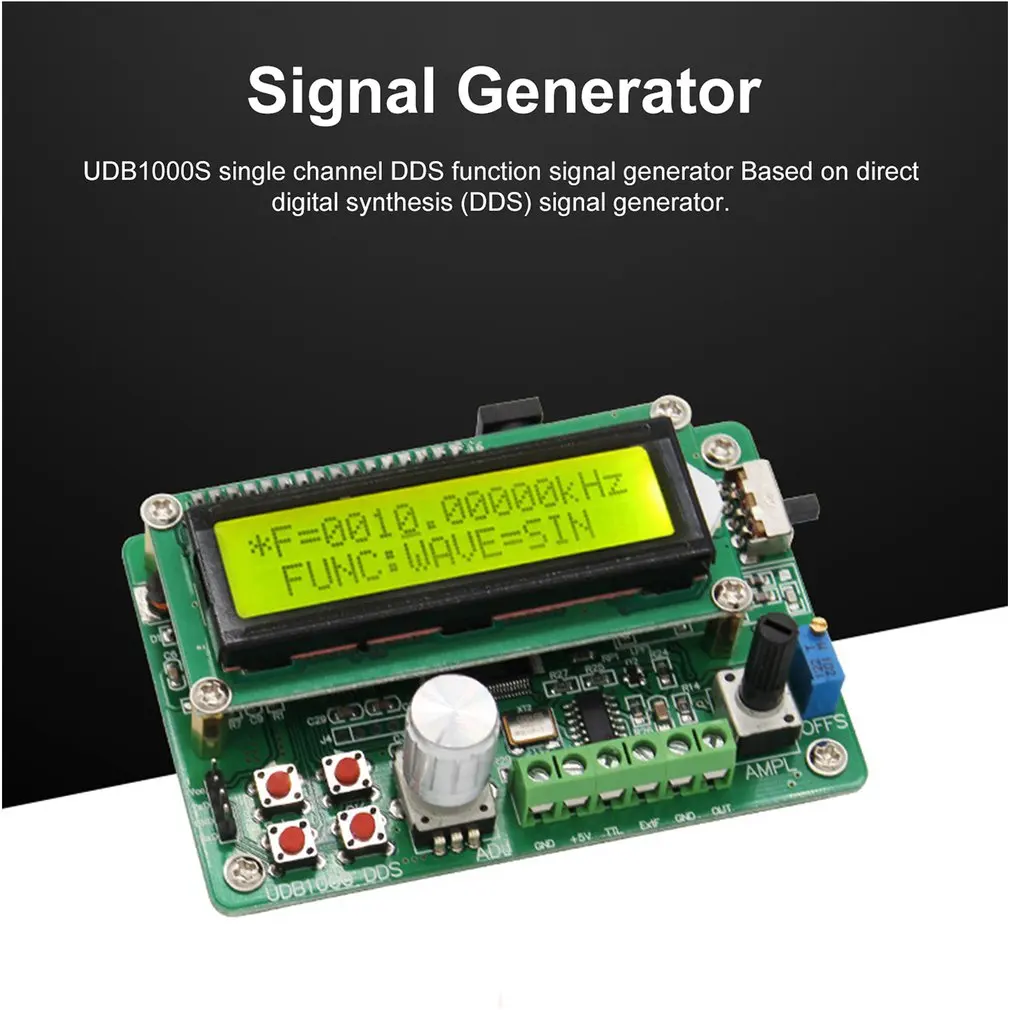

1. UDB1000S одноканальный DDS функциональный генератор сигналов на основе прямого цифрового синтеза (DDS) Генератор сигналов.

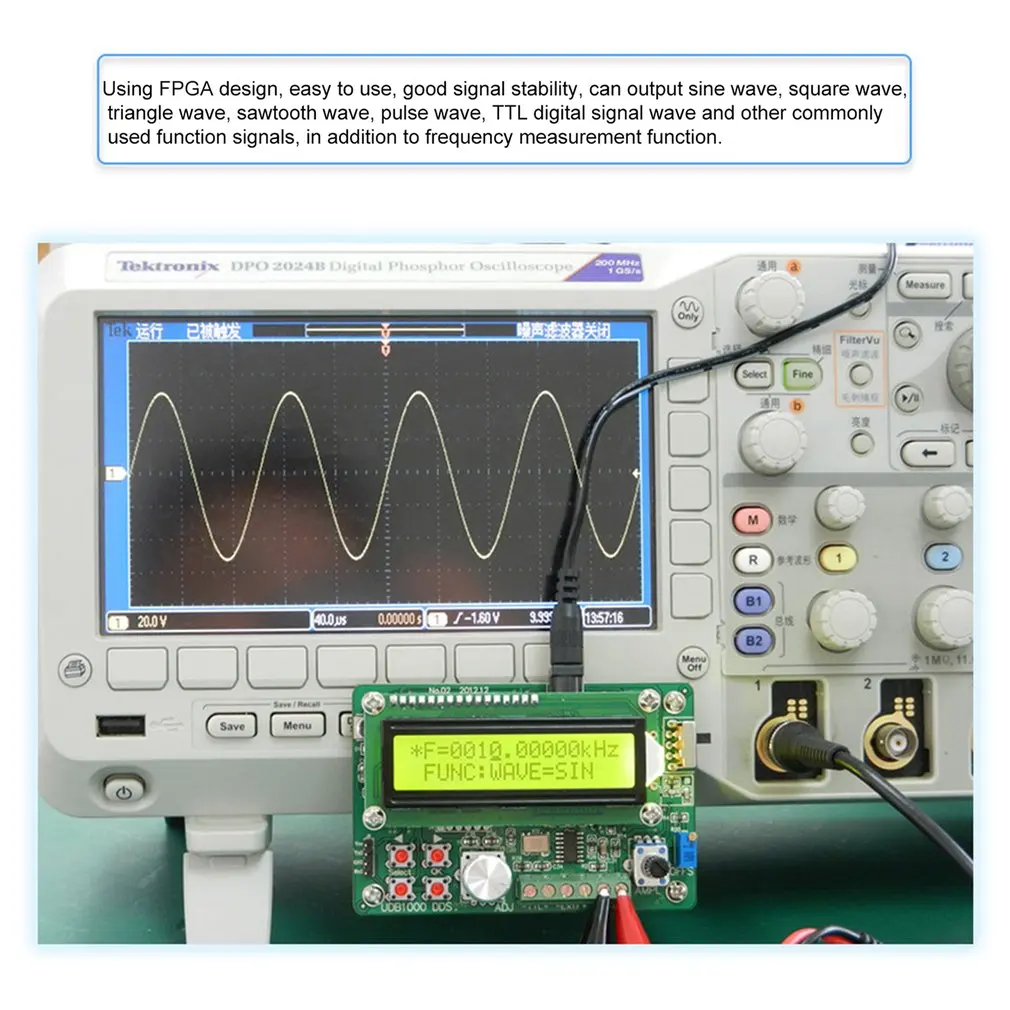

2. использование FPGA дизайна, простота в использовании, хорошая стабильность сигнала, может выводить синусоидальную волну, квадратную волну, треугольную волну, пилообразную волну, импульсную волну, ttl цифровую сигнальную волну и другие широко используемые функциональные сигналы, В дополнение к функции измерения частоты.
3. Очень подходит для любителей электроники, научно-исследовательских школ и электронной лаборатории.
Технические характеристики:
Модель: UDB1008S
Синусоидальный Диапазон частот: 0-8 МГц
Квадратный Диапазон частот: 0-1 МГц
Треугольный Диапазон частот: 0-1 МГц
Развертки Функция: Да
Функция компьютерной связи: Да
Частота:
Разрешение частоты: 0,01 Гц
Погрешность частоты: ±5×10-6
Стабильность частоты: ±1×10-6/5 часов
Выходное сопротивление: 50Ω±10%
Выход:
Форма волны: синус, квадрат, треугольник, пила
Выходная Модуляция: Частотная развертка
Синус:
Гармоническое сопротивление: 40dBc (<1 МГц), 35dBc (1 МГц-8 МГц)
Искажение: ≤0. 8% (Контрольная частота: 1 кГц)
Площадь:
Время подъема или падения: ≤100ns
Перегрузка ≤5%
Диапазон регулировки рабочего цикла: 1%-99%
Ttl сигнала:
Выходной уровень:> 3Vpp
Коэффициент Fanout:> 20TTL нагрузка
Время подъема или падения: ≤100ns
Пилообразный:
Рабочий цикл> 50%: поднимающийся пилообразный
Рабочий цикл <50%: уменьшение пиломатериала
Развертки:
Режим развертки: Частота развертки
Диапазон: fM1-fM2
Время: 1-99 с
Сохраните:
Количество: 10
Расположение: M0-M9
Измерение:
Подсчитывая режим: Инструкция по эксплуатации
Диапазон подсчета: 0-4294967295

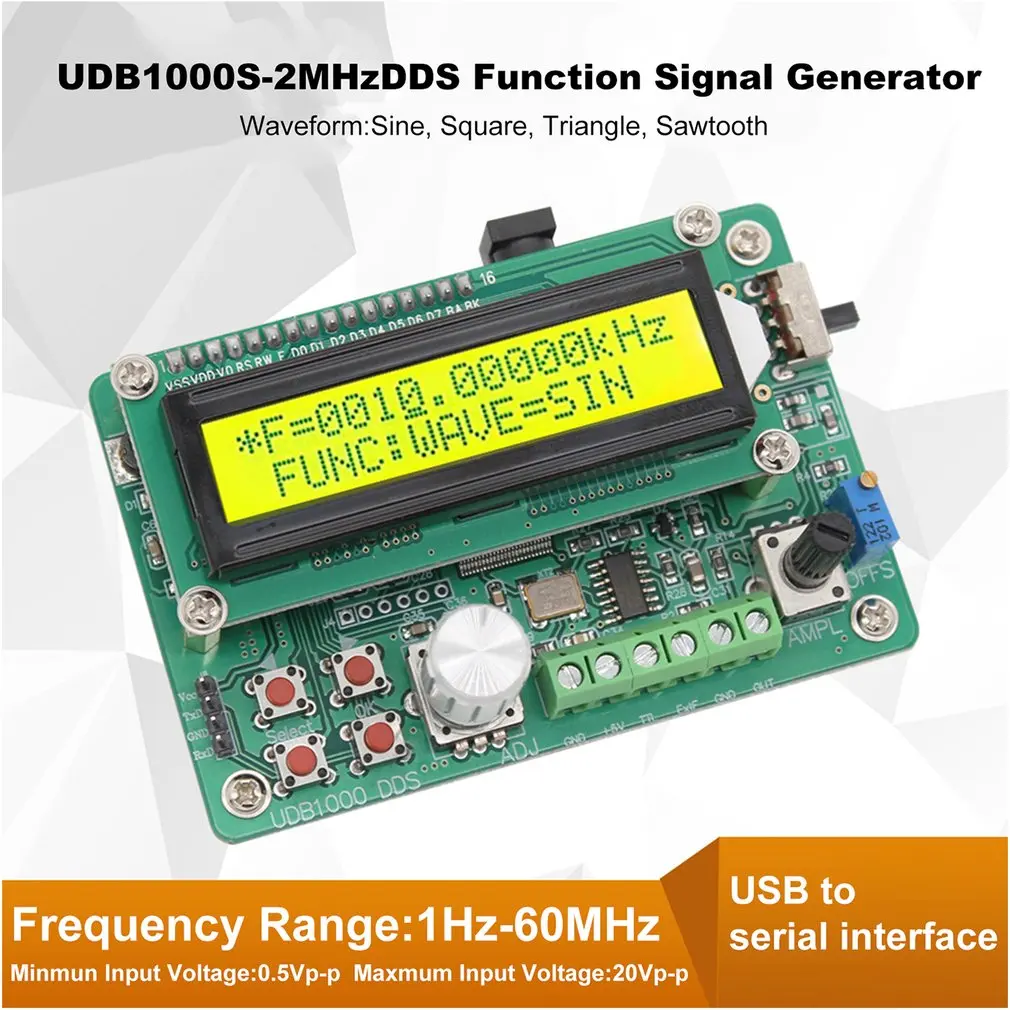

Диапазон частот: от 1 Гц-60 МГц
Входное напряжение Minmun: 0.5Vp-p
Maxmum Входное напряжение: 20Vp-p
Связь:
Режим интерфейса: USB-последовательный интерфейс
Скорость связи: 19200 бит/с и 5760 бит/с опционально
Протокол связи: использование режима командной линии, раскрытие протокола
Общие характеристики:
Источник питания: 5 В постоянного тока +/-0,5 В
Рабочая среда:-10 °-+ 50 ° (температура), <80% (влажность)

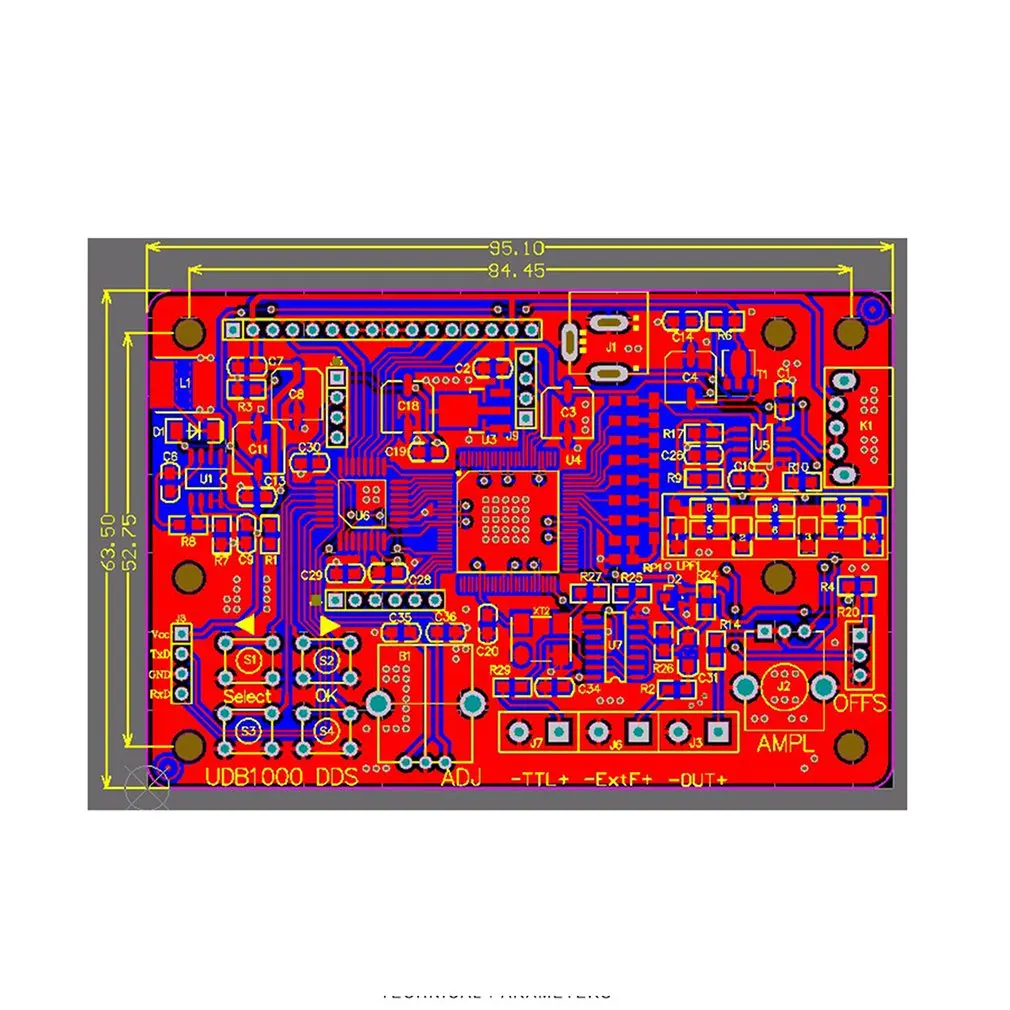

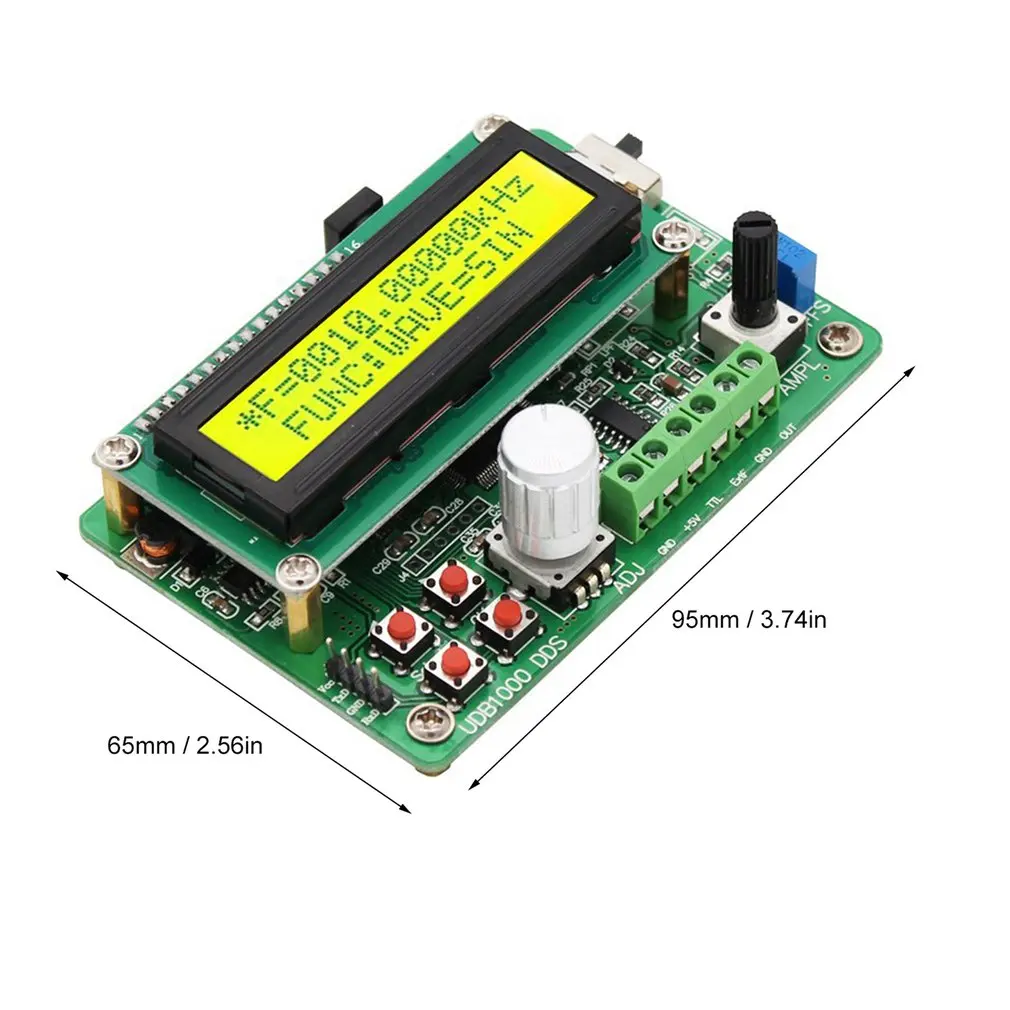

Размер: 95x65x25 мм/3,74x2,56x0,98 дюйма
Цвет: зеленый
Посылка информации:
Размер посылка: 140x110x80 мм/5,51x4,33x3,15 дюйма
Вес посылка: 260 г/9,1 унций
Общая посылка

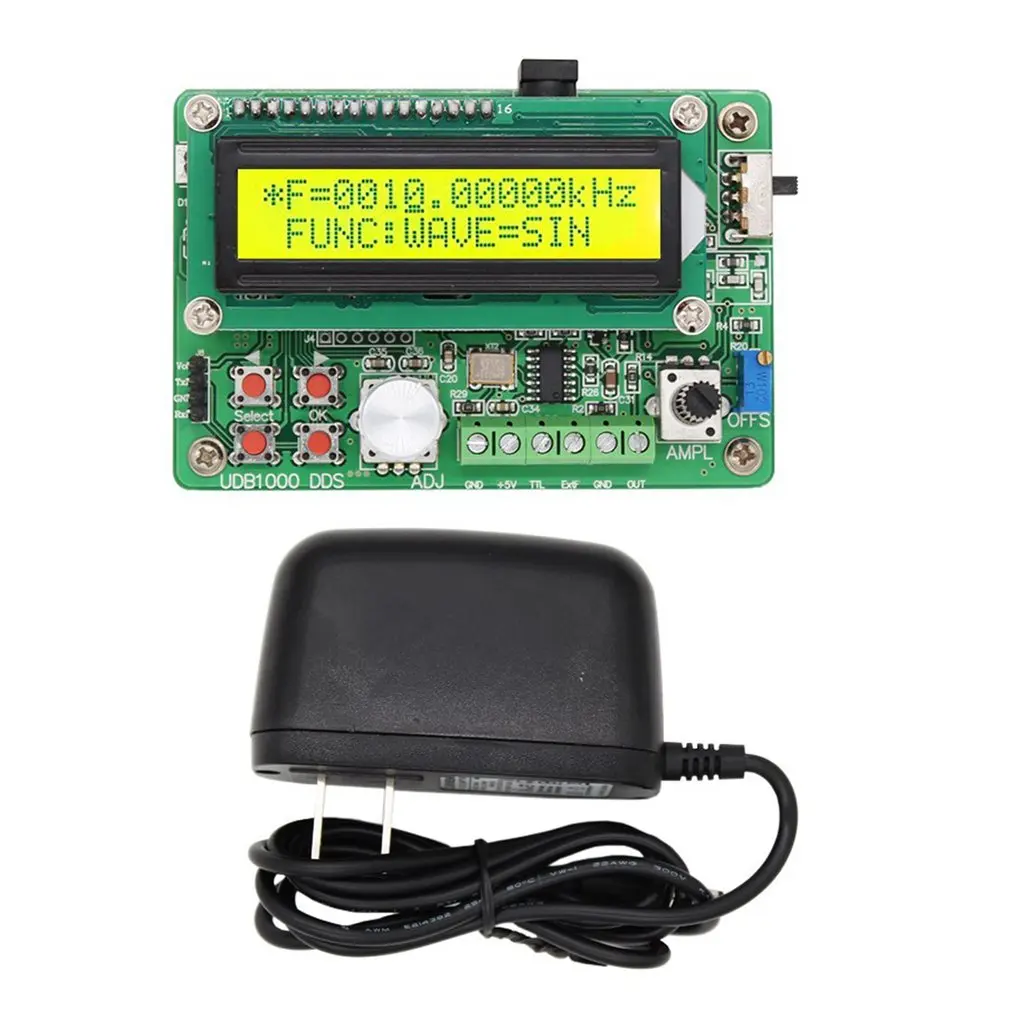

Посылка включает в себя:
1 x генератор сигналов с функцией UDB1000S-2MHzDDS
1 x Мощность адаптер
Примечания:
1. Из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия.
2. Из-за различных методов измерения может быть погрешность в 1-3 см. Спасибо!
