5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь - - купить

Специальная цена от 656.76 руб.*




Категория товара: Интегральные схемы

Наличие: На складе

Продавец:


История изменения цены

*Внимание! Указанная цена 656.76 уже могла изменится, перед тем как купить данный товар перейдите на страницу продавца и проверьте актуальную стоимость.

Месяц Мин. Макс. Цена
17.03.2026 781.85 820.3 800.5 руб.
17.02.2026 774.54 813.86 793.5 руб.
17.01.2026 649.3 681.75 665 руб.
17.12.2025 761.87 799.29 780 руб.
17.11.2025 663.54 696.32 679.5 руб.
17.10.2025 748.86 785.12 766.5 руб.
17.09.2025 741.59 778.39 759.5 руб.
17.08.2025 735.76 772.0 753.5 руб.
17.07.2025 728.98 764.94 746 руб.

Купить 5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -

5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -5 в 12 В Modbus RTU 4-ходовой релейный модуль DIY STM8S103 система 4 дорожный вход 485 связь -

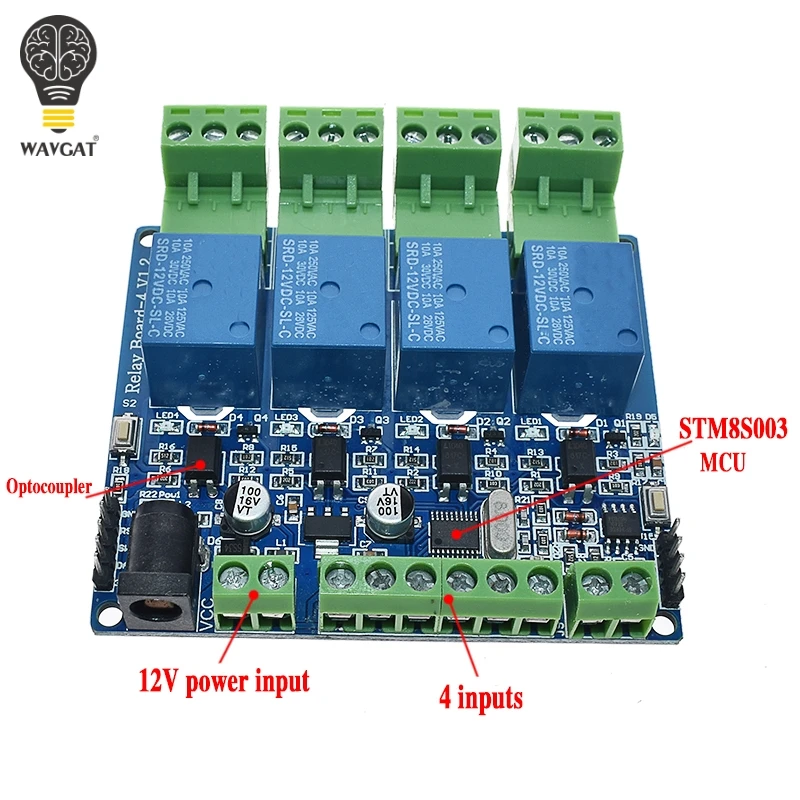

Входная и выходная проводка и описание функций: Выходной раздел: NC (нормально закрытый) COM (общая стопа) N0 (нормально открытый) Рекомендуется выдерживать нагрузку 220 В 10 А ниже 220 В 6 А 1. Просто переключатель выключен и выключен без выхода напряжения. 2. Реле может управляться только для открытия и закрытия 485 связи. 3. По умолчанию включен NC COM. Когда 485 отправляет открытую команду, NC и COM отключены, и NO и COM подключены. Напротив. Вход раздел: IN1 подключается к коммутатору или сигнал напряжения (3V - 30V), 1. Статус выключателя может быть прочитан только компьютером. Реле не может управляться. При необходимости реле можно контролировать для связи с магазином. 2. В1 переключатель (без сигнала напряжения): В1 подключен к VCC компьютеру, чтобы получить 1 в противном случае 0 Аппаратные ресурсы: 1. Интерфейс связи RS485 2. Интерфейс связи TTL 3. 1 вход 4. 1 выход 5. Светодиодный индикатор пользователя 6. Микроконтроллер STM32F030F4 Светодиодные индикаторы состояния реле 7,1 8. Интерфейс терминала питания (12 в источник питания) Инструкция Modbus RTU Скорость передачи данных: 9600 8 NONE 1 Шестигранная передача Шестигранный прием Шаги: 1. Набор программного обеспечения, скорость передачи данных 2. Установите адрес (адрес устройства, используемый для связи, адрес по умолчанию 01) /Стальная проволока/ Примечание: только одно устройство подключено, в противном случае будет установлен адрес. Установите адрес на: 01 00 06 40 00 00 01 5c 1b/модифицированный до 01 Установите адрес на: 02 00 06 40 00 00 02 1c 1a/модифицированный до 02 Установите адрес на: 03 00 06 40 00 00 03 dd da/модифицированный до 03 Чтение адреса 00 03 00 00 00 01 85 дБ Возврат: 00 03 02 00 01 44 44/01-это адрес /Стальная проволока/ /Стальная проволока/ Значение каждого байта: [Адрес 1] /Гравитация Реле № 1 включено: 01 05 00 01 00 9d 9a Байт 1: адрес Байт 2: функция? Байт 3 4: зарегистрированный адрес Байт 5 6: регистрация данных Байт 7 8: проверка CRC /========================================================= = [Адрес 1] /Гравитация Реле № 0 включено: 01 05 00 00 FF 00 8C 3A Реле № 0 Закрыто: 01 05 00 00 00 00 CD CA /Гравитация Реле № 1 включено: 01 05 00 01 FF 00 DD FA Реле № 1 Закрыто: 01 05 00 01 00 00 9C 0A /Гравитация Реле № 2 включено: 01 05 00 02 FF 00 2D FA Реле № 2 Закрыто: 01 05 00 02 00 00 6C 0A /Гравитация Реле № 3 открыто: 01 05 00 03 FF 00 7C 3A Реле № 3 Закрыто: 01 05 00 03 00 00 3D CA /Гравитация Реле № 4 включено: 01 05 00 04 FF 00 CD FB Реле № 4 Закрыто: 01 05 00 04 00 00 8C 0B /Гравитация Реле № 5 включено: 01 05 00 05 FF 00 9C 3B Реле № 5 Закрыто: 01 05 00 05 00 00 DD CB /Гравитация Реле № 6 включено: 01 05 00 06 FF 00 6C 3B Реле № 6 Закрыто: 01 05 00 06 00 00 2D CB /Гравитация Реле № 7 включено: 01 05 00 07 FF 00 3D FB Реле № 7 Закрыто: 01 05 00 07 00 7C 0B /Гравитация /Стальная проволока/ Прочтите номер 0 состояние реле: 01 01 00 00 00 01 FD CA Считывание статуса реле № 1: 01 01 00 01 00 01 AC 0A Прочитайте состояние реле № 2: 01 01 00 02 00 01 5C 0A Чтение статуса реле № 3: 01 01 00 03 00 01 0D CA Чтение статуса реле № 4: 01 01 00 04 00 01 BC 0B Чтение статуса реле № 5: 01 01 00 05 00 01 ED CB Чтение статуса реле № 6: 01 01 00 06 00 01 1D CB Чтение статуса реле № 7: 01 01 00 07 00 01 4C 0B Считывание статуса всех реле: 01 01 00 00 00 08 3D CC /Стальная проволока/ Инструкция по вспышке: Описание: закройте сразу после включения, 100 мс-один блок [1 представляет 100 мс] Адрес 1: Реле № 0 мигает: 01 05 02 00 07 00 CE 42/700MS = 7*100MS = 700MS Реле № 1 мигает: 01 05 02 01 08 00 9A 72/800 мс Возврат: как отправка команды Адрес 2: Реле № 0 мигает: 02 05 02 00 05 00 CF 11/500MS Реле № 1 мигает: 02 05 02 01 06 00 9E 21/600 мс /========================================================= ======================= Полностью погашен: 01 0F 00 00 00 08 01 00 FE 95 Полный светильник: 01 0F 00 00 00 08 01 FF BE D5 /Стальная проволока/ Одинарная Инструкция: Реле № 0 перевернуто: 01 05 00 00 55 00 F2 9A Реле № 1 перевернуто: 01 05 00 01 55 00 A3 5A Реле № 2 перевернуто: 01 05 00 02 55 00 53 5A Реле № 3 перевернуто: 01 05 00 03 55 00 02 9A Реле № 4 перевернуто: 01 05 00 04 55 00 B3 5B Реле № 5 перевернуто: 01 05 00 05 55 00 E2 9B Реле № 6 перевернуто: 01 05 00 06 55 00 12 9B Реле № 7 перевернуто: 01 05 00 07 55 00 43 5B Все инструкции по раскладке: 01 05 00 00 5A 00 F7 6A /Стальная проволока/ Чтение статуса входного сигнала всех интерфейсов Отправка: 01 02 00 00 00 08 79 CC/чтение 8 входных состояний Задняя часть: 01 02 01 00 A1 88
