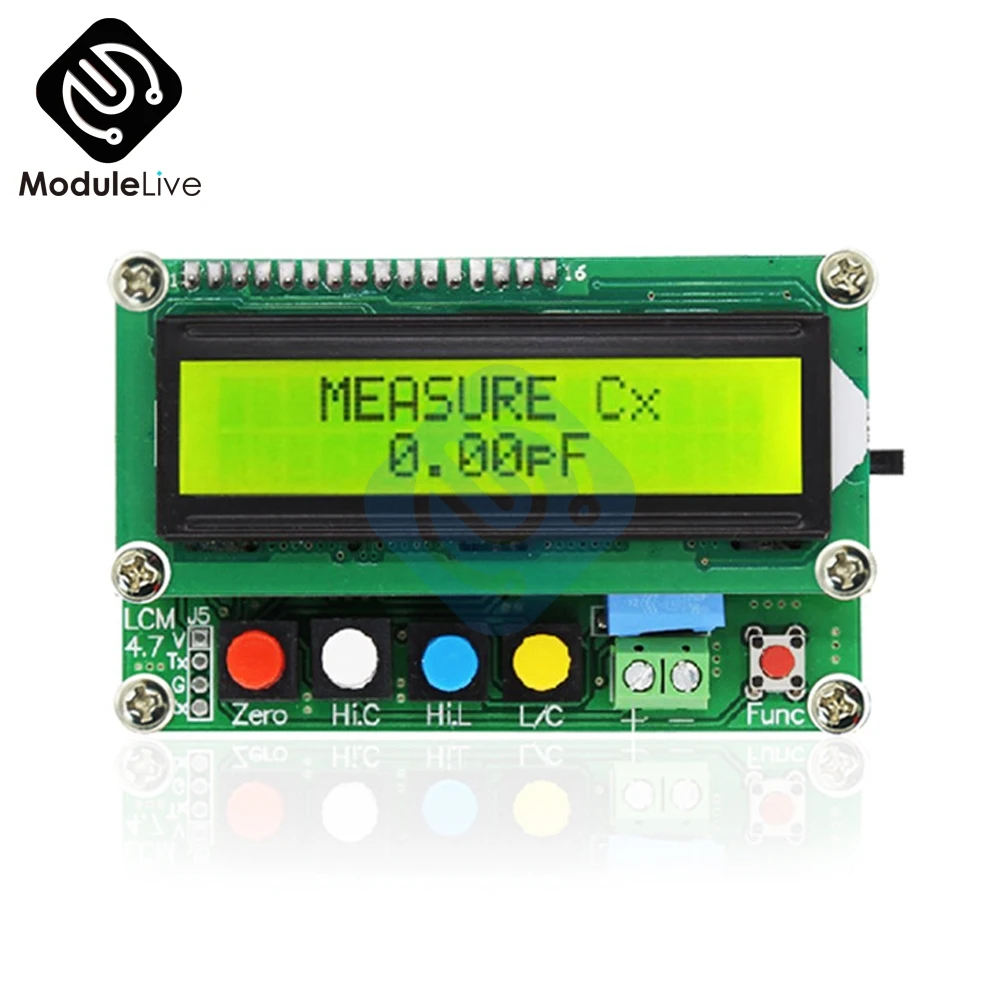

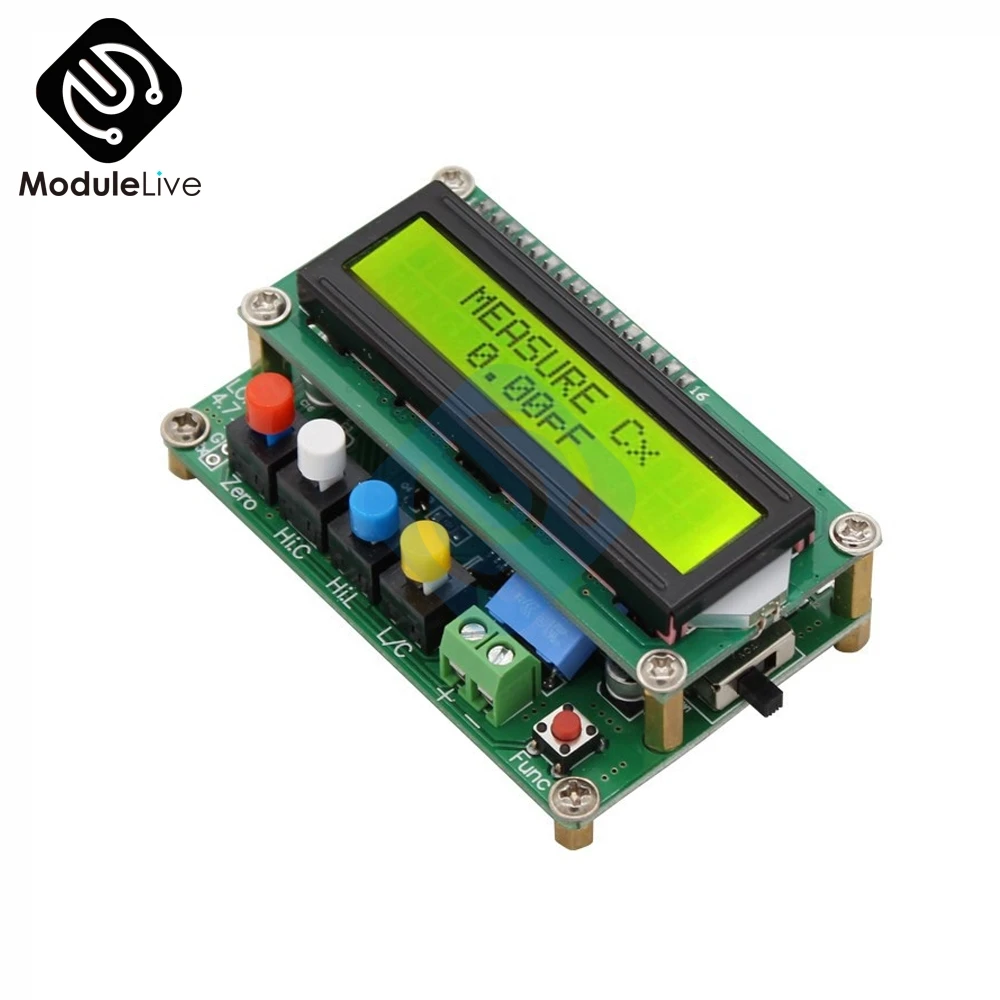

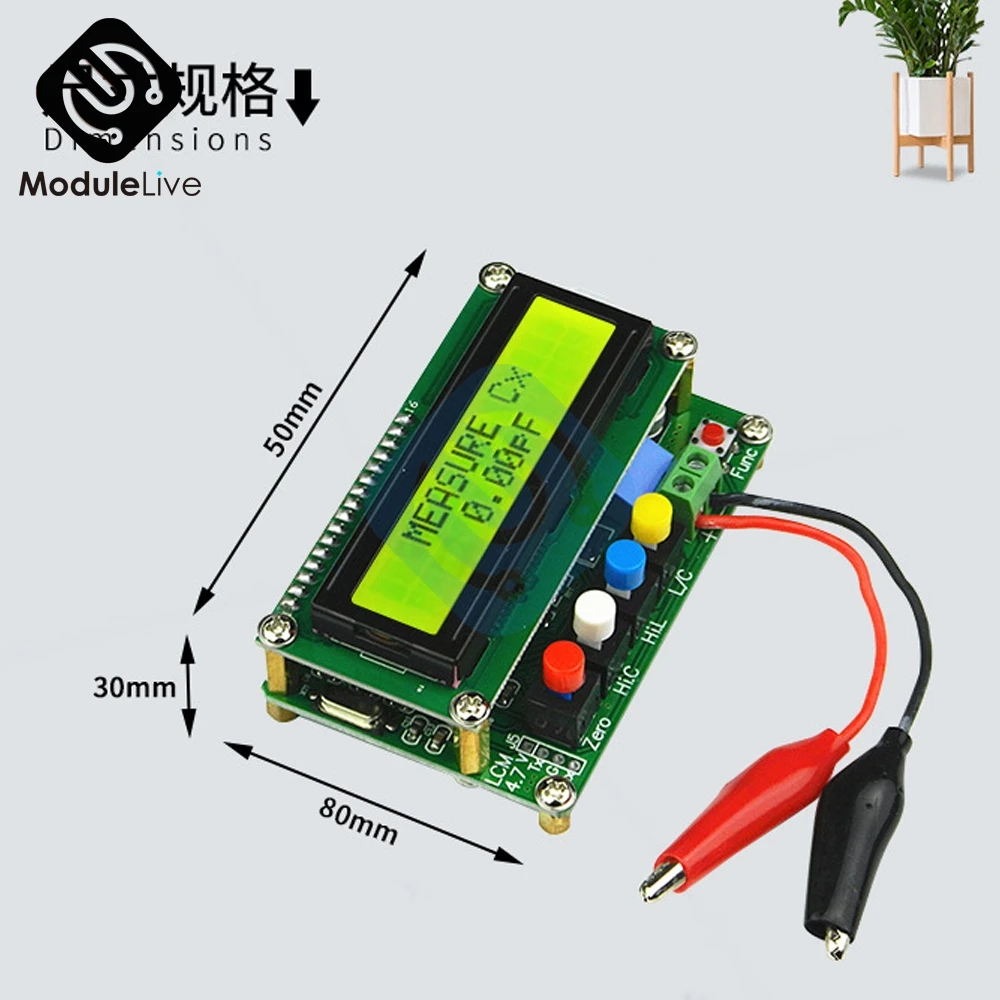

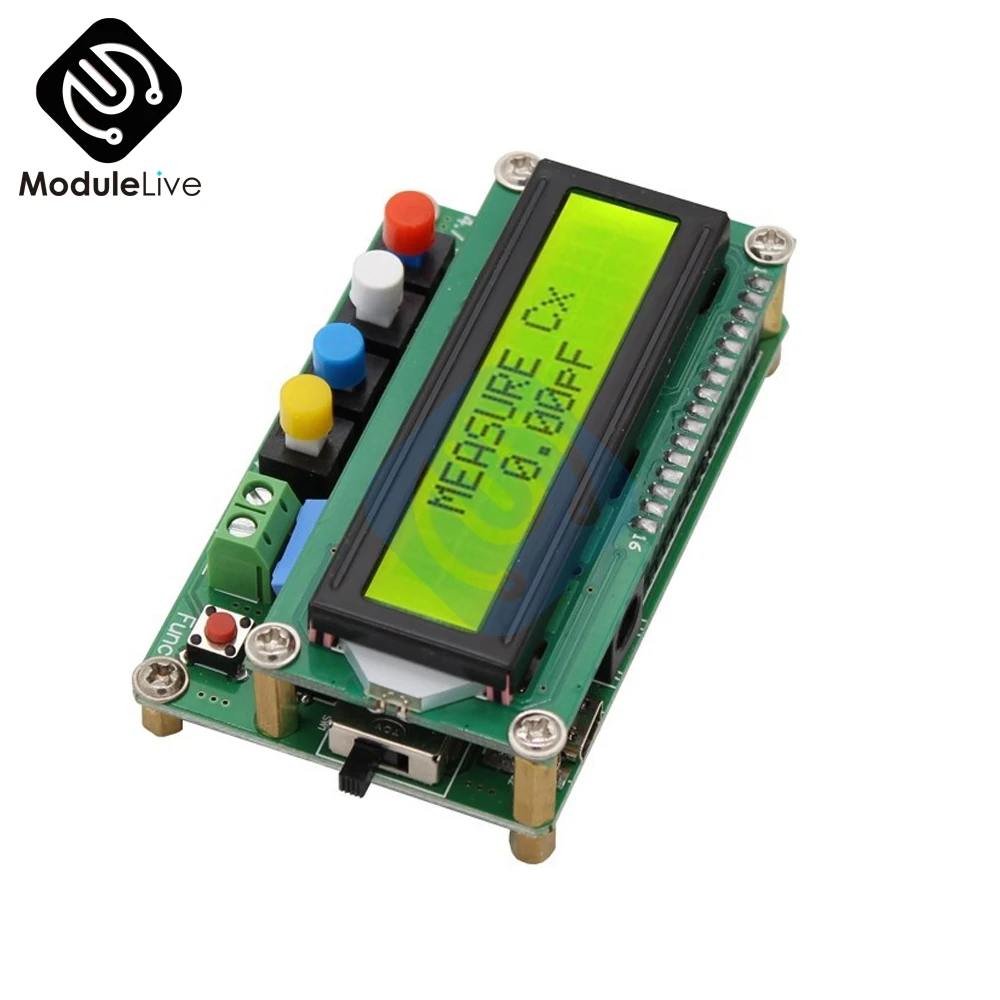

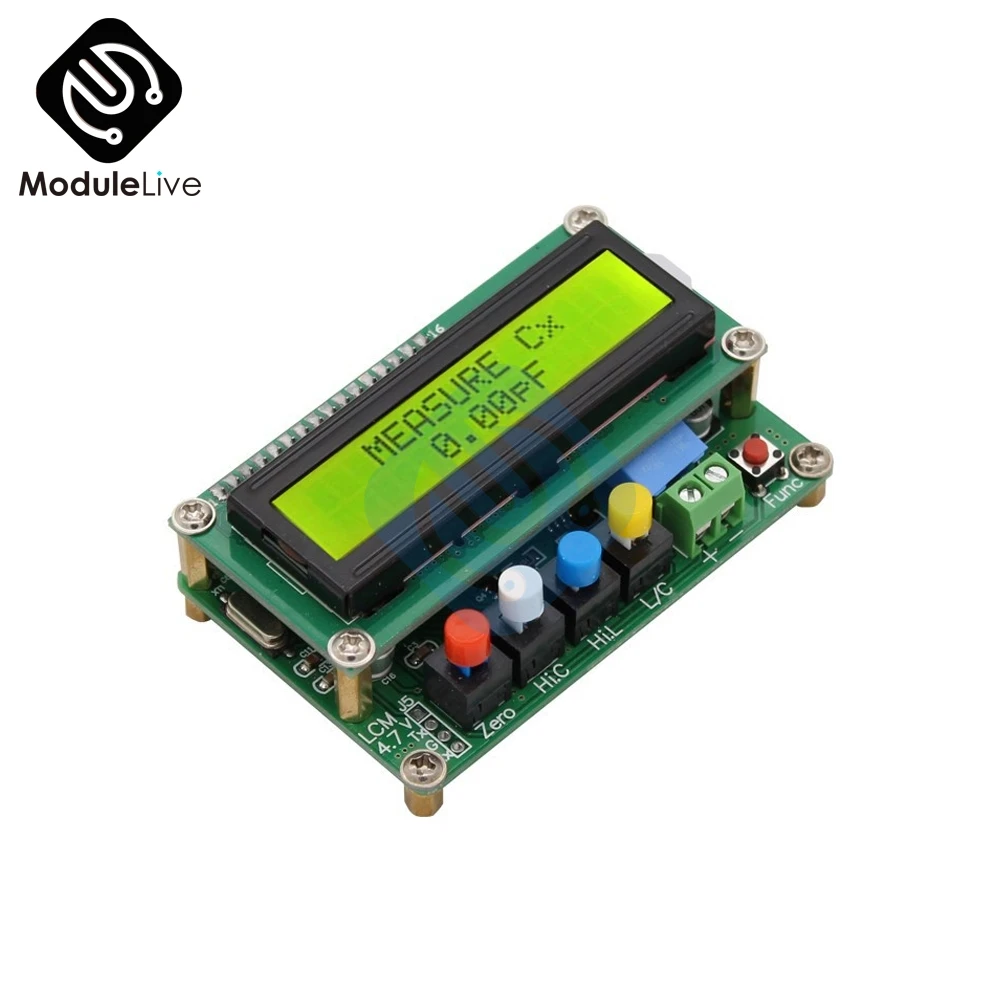

Цифровой ЖК-дисплей Таблица индуктивности Измеритель Емкости LC метр

LC100-A типа является полнофункциональной добавленной 1uF-100mF функции тестирования электролитического конденсатора, в дополнение к базовым 3 киосков, все киоски Автозапуск.

Этот продукт имеет абсолютное преимущество в небольшой стоимости тестирования в отношении продажи готовой продукции на рынке инструмент для измерения емкости и индуктивности (например, серия 6243) является точностью и минимальным разрешением, и гибкая онлайн калибровка всегда может поддерживать точность измерения. Прибор не использует ни одну регулировку потенциометра, параметры калибровки полностью сохранены в флэш-памяти микроконтроллера, внутренний источник питания не теряется, чем методы калибровки потенциометра, чтобы точно.

LC100-A основные технические индикаторы:

Точность измерения: 1%

Диапазон измерения емкости: 0.01pF-10 мкФ

Дискретность: 0.01pF

Диапазон индуктивности: 0.001uH-100mH

Дискретность: 0.001uH

Большой диапазон измерения индуктивности: 0,001 mH-100 Ч

Дискретность: 0.001mH

Большой диапазон измерения емкости: 1uF-100mF

Минимальное разрешение: 0,01 мкФ

Частота тестирования: конденсаторы, индукторы, около 500 кГц, большая индуктивность около 500 Гц

Может отображать текущее Тестовое значение частоты

Эффективные цифры дисплея: 4

Дисплей: 1602 ЖК-дисплей

Источник питания: интерфейс miniUSB для получения питания или 5 В питания

Паяльные компоненты SMD, стабильные и надежные

1) LC100-A соединены с большим конденсатором 1uF-100mF измерения, следующая цифра является измерением шести больших конденсаторов 4700 мкФ конденсатора в параллельном измерении 28,7мф, эквивалент конденсатора 4,78mf, 28,7mf Емкость за пределами обычного конденсатора диапазон таблицы, инструмент, тестовый диапазон непосредственно до 100 mF!

2) в небольшой емкости небольшие индукторы и большой Индуктивный тест, LC100-A и LC100-S одинаковые, следующие LC100-S в качестве примера:

A) на следующем рисунке показан пример измерения небольшой емкости, который можно увидеть на изображении, разрешение достигло 0.01pF, вы должны обратить внимание на воздействие тестового зажима, для поддержания тестового зажима без доступа Емкость нормируется 0, И затем как можно больше поддерживать относительное положение тестового зажима в конденсаторе без изменений, это то же самое для тестирования небольшой индуктивности.

B) на следующих фотографиях приведены примеры измерения небольшой индуктивности, см. Изображение, около 4 Поворотная полая катушка результаты испытания провода 0.058uH, этот результат эквивалентен 58нн для 6243 класса инструмента абсолютно не обнаруживаемый Индуктивный преимущество этого также инструмент.

В) третий Рисунок является меркой 0,22 мкФ безопасный конденсатор, цифры очень стабильные результаты измерения, здесь, чтобы дать вам подсказку, при использовании тестовых результатов очень мощный, что стабильность конденсатора является плохой или плохой высокой частотой характеристики, и хороший емкостный дисплей очень стабильный.

D) на четвёртом изображении показана измерительная частота индуктивности, текущее использование, нажмите черную кнопку при измерении индуктивности, измерение емкости также может использовать тот же метод для просмотра.

Посылка Содержание

1 х LC100-A индуктивно-конденсаторный стол

1 х мини USB кабель
