Тепловое сопротивление к напряжению PT100 до 0-5V 0-10V линейное преобразование pt100 - купить

Купить Тепловое сопротивление к напряжению PT100 до 0-5V 0-10V линейное преобразование pt100

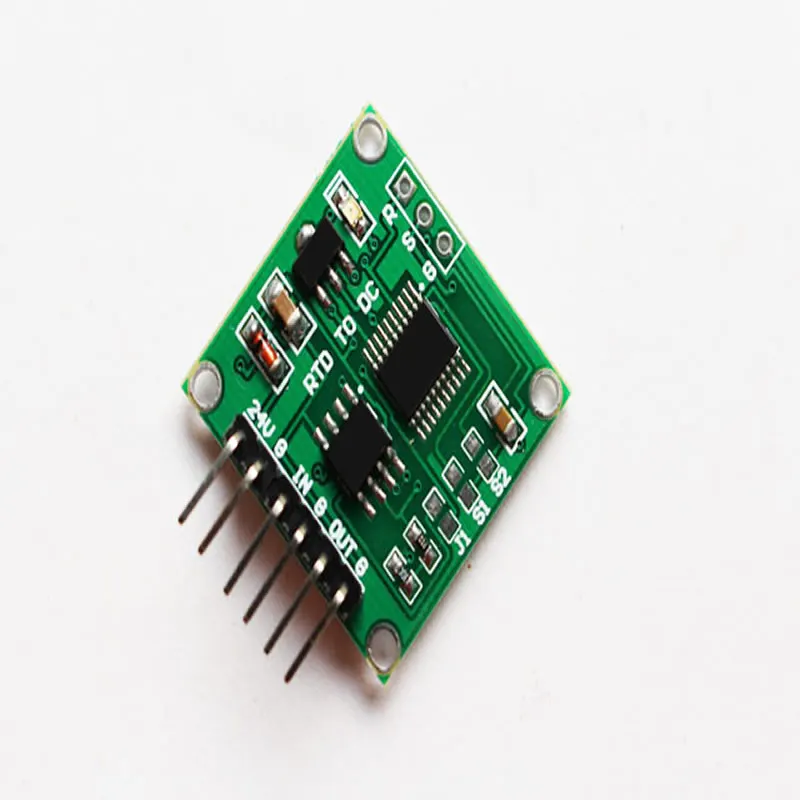

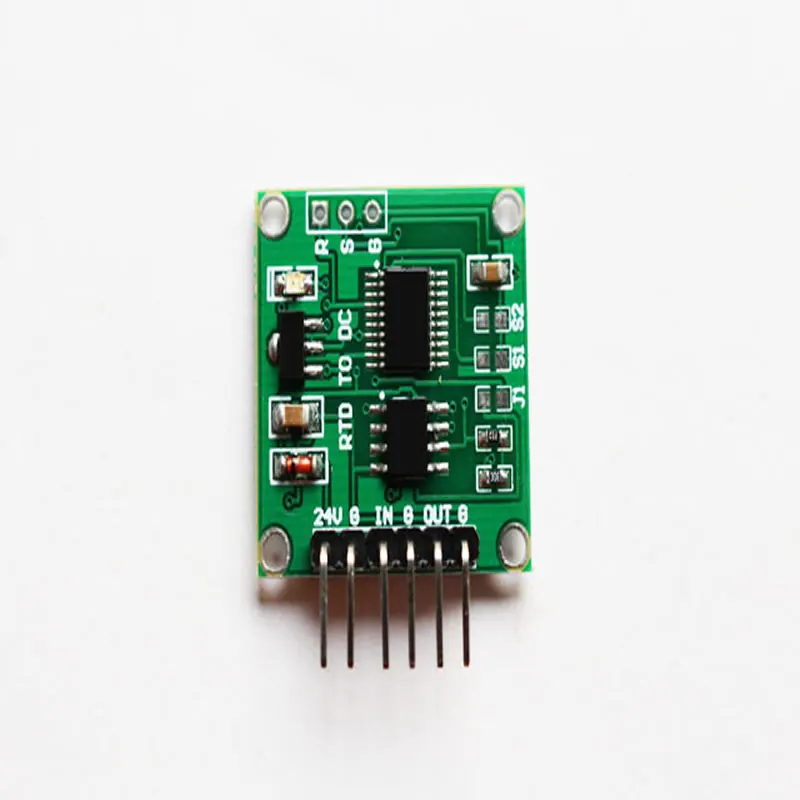

PT100 поворота модуль напряжения   Это линейное преобразование модуля, который преобразует входной сигнал RTD в выходной сигнал температуры (сигнал напряжения) через внутреннюю обработку чипа. Есть два варианта диапазона выходного напряжения.   Параметр модуля   1. Рабочее напряжение: 9 V ~ 24 V   2. Входное сопротивление: тепловое сопротивление Pt100   3, выходное напряжение: 0,00 V ~ 5,00 V/0,00 V ~ 10,00 V   4, диапазон температур:-100 ~ + 500 (градусов).   5. Выходной режим: S2 pad на печатной плате: открытая цепь (выход 0,00 в ~ 5,00 В); короткое замыкание (выход 0,00 в ~ 10,00 в), по умолчанию открытая цепь. Колодки S1 и J1 не используются.   6. Сфера применения: оборудование дистанционного сбора данных и управления;   7, Размер: (длина) 26 мм * (ширина) 23 мм * (высота) 10 мм   8, интерфейс модуля:   24 В: Положительный интерфейс питания (от 9 В до 24 В). G: интерфейс заземления. В: тепловое сопротивление положительного терминала. G: тепловое сопротивление отрицательного интерфейса. Выход: выходной интерфейс сигнала (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в). G: интерфейс заземления.   Примечание: При выходе 0,00 в ~ 10,00 в напряжение питания должно быть 15 В.     Выход (0,00 в ~ 5,00 в) Разрешение: 0,0083333 в/°C (Вольт/Цельсия) Выход (0,00 в ~ 10,00 в) Разрешение: 0,0166666 в/° C (Вольт/Цельсия)   Рассчитать формулу измеренной температуры: (Выходное напряжение (В)/разрешение)-100 °C = измеренная температура (°C).
