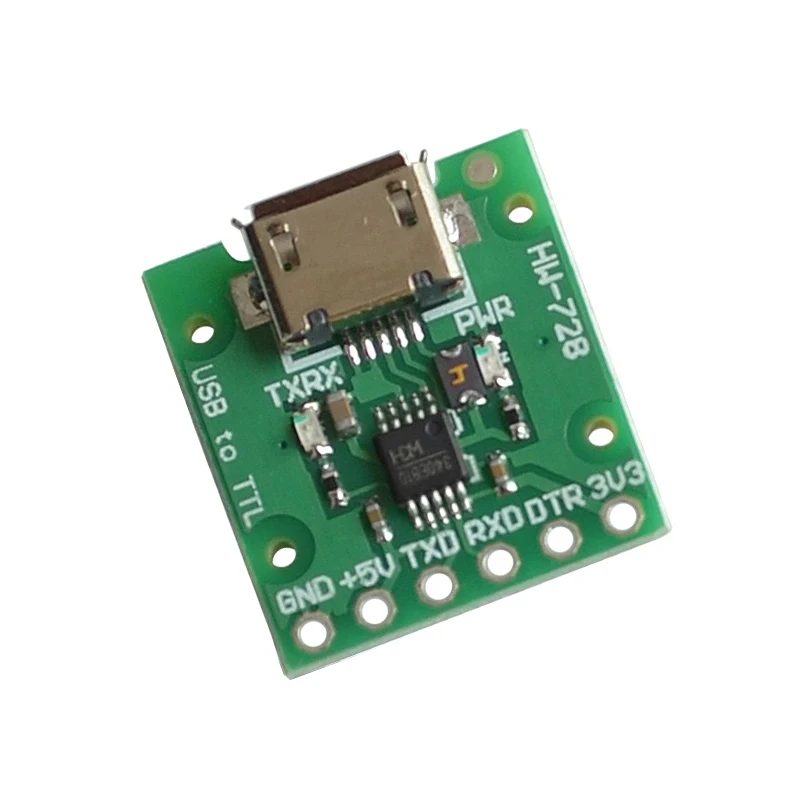

1 шт. CH340E USB в TTL последовательный конвертер 5 В/3 3 альтернативный CH340G модуль для - купить

Купить 1 шт. CH340E USB в TTL последовательный конвертер 5 В/3 3 альтернативный CH340G модуль для

Описание:
1. Не только лампа питания PWR, но и индикаторы TXD и RXD, так что вы можете интуитивно понять, работает ли продукт без инструмента;
2. Поддержка WINDOWS 98/ME/2000/XP/сервер 2003/VISTA/сервер 2008/Win7/Win8 32 бит/64 бит/win10 64 бит
3. Малый Объем производительности
4.3v3/5 V опционально
5. Кабель для передачи данных с интерфейсом Micro-USB
6. С чипом регулятора 3,3 В, ультра стабильная работа, Совместимость с 5 В, 3,3 В микроконтроллер программы загрузки и отладки!
7. загрузчик USB в ttl может использоваться в качестве последовательной связи, одночипового загрузчика, загрузчика STM32, загрузки пути и т. Д. загрузчик имеет интерфейс USB, который может легко продлить линию загрузки, и в то же время оставляет за собой контактный разъем, чтобы облегчить загрузку и подключение на короткие расстояния.

Режим загрузки микроконтроллера STC:
1. Проводка следующая: (только нужно подключить 3 провода)

TXD терминал USB загрузчика-> подключение одночипового микрокомпьютера P3.0 (RX)

RXD конец USB загрузчика-> подключение одночипового микрокомпьютера P3.1 (TX)

GND конец USB загрузчика-> подключение одного чипа GND

2. Макетная плата или небольшая система использует отдельный источник питания. После подключения кабеля обнаружится, что даже если переключатель макетной платы выключен, индикатор питания макетной платы будет гореть (слабым). Это нормальное явление, или загрузите STC в соответствии с последовательным портом. Серия MCU метод загрузки (блок питания должен быть холодный запуск один раз).

Режим загрузки микроконтроллера STM32:

1. Проводка выглядит следующим образом: (только нужно подключить 3 провода)

TXD терминал USB загрузчика-> подключения одночипового микрокомпьютера PA10 (RX1)

RXD конец USB загрузчика-> подключение одночипового микрокомпьютера PA9 (TX1)

GND конец USB загрузчика-> подключение одного чипа GND

2. Макетная плата или небольшая система питается от отдельных источников питания. Или используйте usb-загрузчик для обеспечения питания 5 В. В загрузке необходимо подключить boot0 к VCC. После завершения загрузки Подключите его обратно к GND и нажмите кнопку reset для завершения операции.

3. Поддержка win7 32-бит, 64-разрядная операционная система, Поддержка win xp Операционная система
