Анализатор VHF/UHF NanoVNA-F с диапазоном до 1 5 ГГц - купить

Купить Измеритель VHF/UHF NanoVNA-F VNA SWR 1 5 ГГц |

2022 новая версия рекомендации,Пожалуйста, нажмите.https:/item/1005004079129639.htmlСпециальное напоминание: принцип работы Резистивного Сенсорного экрана в основном заключается в том, чтобы реализовать работу и контроль содержимого экрана через принцип чувствительности давления. Установка протектора экрана может оказать некоторое влияние на работу сенсорного экрана, мы рекомендуем вам не устанавливать протектор экрана, если это не необходимо.Последняя прошивка 1.0.2 выпущена! Визит:Deepelec.com

Поддержка 301 точек развертки в большинстве (сторона блока), улучшение скорости развертки, около 101 точек в секунду;

Поддержка установки произвольных точек сканирования с помощью nanovna-Saver;

Можно установить упрощенный китайский и традиционный китайский;

Поддержка LC/матч импеданса соответствующие функции;

Поддержка настройки полосы пропускания;

Количество калибровочных слотов увеличено до 7, и может отображаться информация о частоте единицы измерения;

Поддержка отображения до двух координат оси;

Поддержка NanoVNA-App;

Добавьте кнопку, чтобы очистить все конфигурации;

Эта прошивка не относится к NanoVNA-F V2, NanoVNA-F и NanoVNA-F V2-это два независимых продукта.

Важная подсказка!

Эта прошивка применима только к машинам NanoVNA-F, изготовленным BH5HNU.

Любые вечерние аппаратные средства NanoVNA-F не были протестированы, и любые проблемы с аппаратными средствами third-вечерние с использованием этой прошивки не будут объяснены BH5HNU. Спасибо за сотрудничество.

Брендовая обувь; Новинка; Цвет Черный; EVA упаковочные материалы, индивидуальные 4,3 дюймов защита экрана.

Примечания к выпуску оборудования NanoVNA-F
Www.deepelec.com

Оборудование
Версия

V2.2
Печатная плата с отметкой "BH5HNU"

V2.3
Печатная плата с отметкой "BH5HNU"

V3.1
Печатная плата с отметкой "BH5HNU"

Дата выпуска

2019,09

2020,03

2020,03

Прошивка
Совместимость

Совместимость с новейшей прошивкой

Совместимость с новейшей прошивкой

Совместимость с новейшей прошивкой

Характеристика

1. Переключатель большого пальца
2. РЧ мост-13dBm выход (основная частота)

1. Переключатель большого пальца
2. Оптимизированный РЧ мост 0dBm выход (основная частота), более точное измерение отражения.
3. Низкое энергопотребление в режиме ожидания

1. Кнопочный переключатель и более крупный выключатель питания, лучшее управление
2. Оптимизированный РЧ мост 0dBm выход (основная частота), более точное измерение отражения.
3. Низкое энергопотребление в режиме ожидания
4. USB-A используется в качестве интерфейса CAN, и зарядка iPhone больше не поддерживается

Распродано

Нормальная поставка

Нормальная поставка

Любая другая версия не производится нами, пожалуйста, будьте осторожны, чтобы определить. Deepelec.com

Версия Thumbwheel

Версия кнопки

Новая фурнитура увеличивает измеренная выходная мощность, и все еще есть хорошие динамические в том случае, если частота доходит до 1,5 ГГц. Фактические измерения показаны на рисунке.Порт 1 подключен к соответствующей нагрузке:Измерительный 20 дб аттенюатор:Последняя версия прошивки 0.2.0 бета, посетите:Флуоресцентный# Инструкции по обновлению прошивки v0.2.0:1. Добавить функцию хранения данных, может сохранить s1p, s2p файлы в SPI Flash в режиме реального времени, что удобно для автономного анализа;2. Адаптация функции NanoVNA-Saver скриншот, необходимо использовать [nanovna-saver-0.3.4-bh5hnu.exe], скомпилированные BH5HNU; https:/groups.io/g/nanovna-f/файлы/PC % 20 программного обеспечения3. Поддержка регулировки ЖК-подсветки, диапазон регулировки 1-100, по умолчанию 75;4. Пересмотреть отображения напряжения как отображения мощности, поддержка 8 уровня дисплей питания;5. Интерполяция данных калибровки использует последние сохраненные данные вместо положения по умолчанию 0, что больше соответствует привычкам эксплуатации;6. Некоторые оптимизации пользовательского интерфейса, такие как маркер;7. Максимальная настраиваемые частоты может быть увеличена до 2,7 ГГц;8. Два различных набора таблицы усиления используются для аппаратных средств V2.2 и аппаратных средств V2.3 и V3.1, пожалуйста, не забудьте выбрать соответствующую прошивку для обновления, обратитесь к продавцу о том, как проверить аппаратную версию;Важная подсказка!Эта прошивка применима только к машинам NanoVNA-F, изготовленным BH5HNU.Любые вечерние аппаратные средства NanoVNA-F не были протестированы, и любые проблемы с аппаратными средствами third-вечерние с использованием этой прошивки не будут объяснены BH5HNU. Спасибо за сотрудничество.Добавить функцию хранения данных, можно сохранить s1p, s2p файлы в SPI Flash в режиме реального времени, вы можете просмотреть список файлов на устройстве, или вы можете использовать ПК для работы с файлами через виртуальный диск.Последняя версия 0.1.1 прошивки, посетите:Флуоресцентный1. Добавить функцию TDR2. Добавьте функцию отслеживания маркеров и динамическое обновление частоты и другой информации при перемещении отметки3. Добавить дисплей4. Поддержка10 кГц ~ 1,5 ГГцЧастота5. Некоторые шрифт, цвет и оптимизация макета6. Предложения от групп. io/nanovna-f & facebook группы и многое другое, Спасибо за ваши отзывы(1) сигнал до конца каждого стандартного измерения в калибровке(2) callsign.txt расширен до более chars, не ограничиваясь отображением знака вызова, может отображать ваш телефон и адрес электронной почты и т. Д.Вопросы после продажи, пожалуйста, свяжитесь с нами:
Электронная почта:Support@deepelec.com
Группа для обсуждения:Группы. io/g/nanovna-fГруппа Facebook:Нановна-фNanoVNA-F руководство v1.0СкачатьНовая упаковка, новый чехол, полные аксессуары, были отправлены с 6 января 2020 года.1. NanoVNA-F хост 4,3 дюймов (с Экранирование защитная пленка)-1 шт.2. Кабель USB Type-C для передачи данных x13. 20 см SMA Штекерный RG316 RF кабель x24. SMA male calibration kit - OPEN x15. SMA Набор для калибровки-короткий x16. SMA набор калибровки-нагрузка x17. SMA-JJ разъем «Папа-папа» x18. SMA-KK гнездовой разъем x19. SMA-JKW Штекерный и гнездовой Угловой Соединитель x1

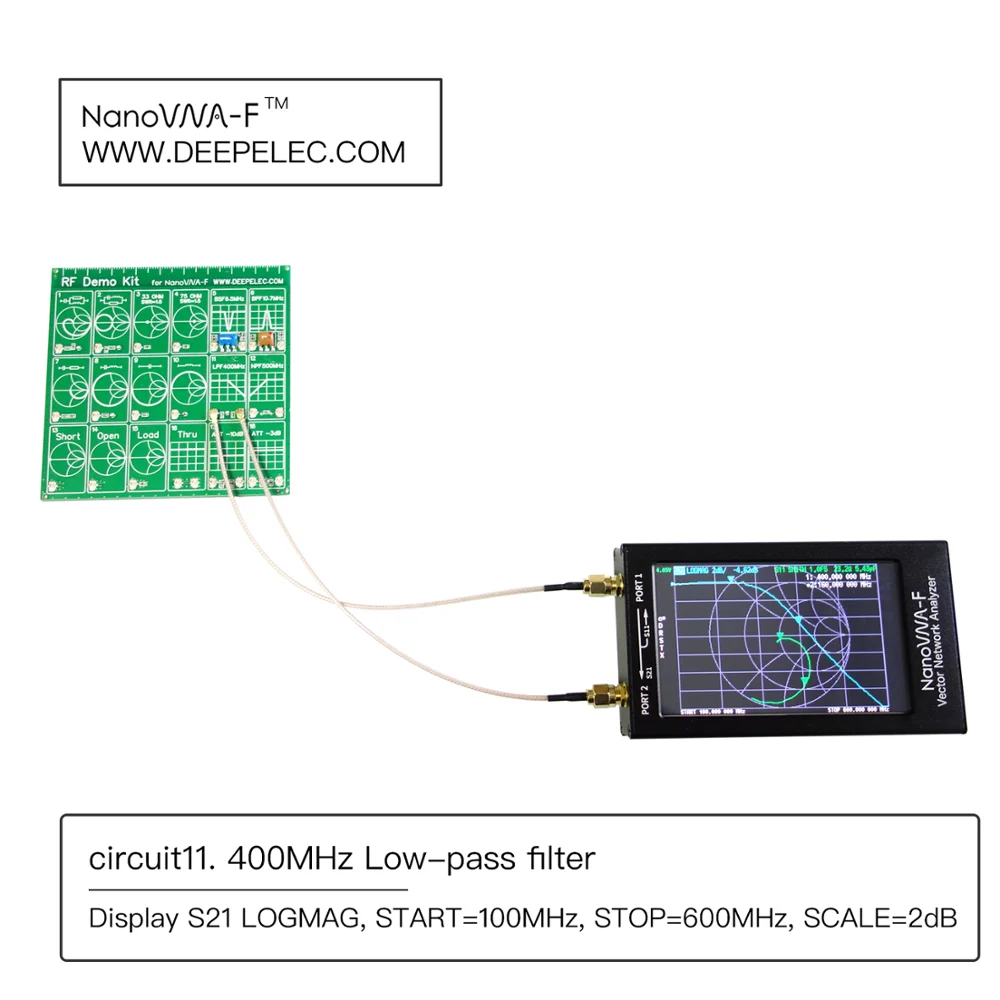

Новый 1,5 ГГц частоты измерения распродажа ~~~Нажмите здесь для получения более подробной информацииПоддержка измеримые частоту до 1,5 ГГц, по умолчанию 1 ГГц, точное измерение до 1,35 ГГц.Новая версия PCB для болееНадежныйИзмерения.Добавлены повторные характеристики, тестирование сРадиочастотный демонстрационный комплектCQ, это BH5HNU, Brave Hotel Five Hotel Novemter Uniform,Оригинальный писатель NanoVNA-F.NanoVNA-F «ручной Векторный анализатор сети»-продукт, основанный на открытом исходном коде проекта NanoVNA(https:/ttrf.tk/kit/nanovna/).Благодаря творческой идее hugen использовать гармоник Si5351, мы строим NanoVNA-F и расширяем частоту измерения до 1 ГГц, которая S11 все еще имеет 40dB динамический диапазон при 1 ГГц.Вы можете задать любые вопросы о NanoVNA-Fat:https:/группы. io/g/nanovna-f
Или смотрите видео:https:/youtu.be/LwgF8JfZZaQАппаратные характеристики NanoVNA-F включают и не ограничиваются следующими улучшениями:1.Применение 4,3-дюймовый IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей &Резистивный сенсорный экран, С большим углом обзора и может быть четко виден в сильный наружный светильник.2. Переключение на большую емкость5000 мАч/3,7 V литиевая батарея(Аккумулятор является дополнительным аксессуаром, некоторыеМеждународный ЭкспрессНе может транспортировать аккумулятор, мы также предоставляем держатель батареи, вы можете использовать обычный мобильный телефон в качестве альтернативы, какой размер ограничен <L(90 мм) * W(54 мм) * H (5,6 мм),Время работы в режиме ожидания больше, и Расширьте интерфейс USB. Как правило, он может использоваться как внешний аккумулятор, когда инструмент не используется.3. Lipo Charing IC изменяется на IP5306 (с 2AВысокая мощность тока), Сделайте время зарядки короче.4. Используйте больший и лучший уровень работы.5. Используйте более крупный и лучший выключатель питания.6. Поддержка переключения меню на китайском и английском языках;7. Обновление пользовательской программы с помощью виртуального U диска (16 МБ SPI флэш-памяти внутри).8. Стандартный алюминиевый корпус для того, чтобы защитить головка SMA и уменьшить помехи внешнего электромагнитных волн на инструмент.9. Прошивка полностью открытаGithub.com/flyoob/NanoVNA-FПожалуйста, оцените меня ~~~...Схема аппаратного блока NanoVNA-F:Диапазон измерения NanoVNA-F составляет 50k-1 ГГц. Используйте гармонический чип часов SI5351 для измерения частоты до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (отношение стоящей волны составляет менее 1,02). Передняя часть RF спроектирована с помощью металлического щита, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот.Базовая Производительность:● Размеры: 14 см * 7,5 см * 2 см (длина, ширина, высота)● Частота измерения: 50 кГц ~ 1000 МГц● Выход RF: -13 дБм (максимум-9 дБм)● Точность частоты: <0,5 ppm● Порт SWR: <1,1●Дисплей: 4,3 дюймов IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах (800x480)● Интерфейс USB: режим связи USB Type-C: CDC (серийный)● Мощность Потребляемая мощность: USB 5V 200mA, Встроенный 5000 мАч/3,7 V батарея, теоретическое время автономной работы 18 часов, максимальный зарядный ток никель-металл-2A● Выходная мощность: 5 В/1 А, Поддержка Android, мобильный телефон Apple● Количество калибровочных точек: 101● Количество точек сканирования: 101● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5● Время сканирования: около 1,9 s/1 раз (50 кГц ~ 1000 МГц полный диапазон частот)Может измерять параметры S, напряжение постоянного волнового соотношения SWR, фазовую карту, групповую задержку, график Smith...Оригинальная литиевая батарея большой емкости 5000mAh/3,7 V,С батарейным отсеком, легко установить и заменить.Проектирование металлического щита для переднего конца RF, что позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот.Функция Power Bank 5V/1A, Поддержка Android, мобильный телефон AppleДлина открытого коаксиального кабеля:1, NanoVNA-F S11 параметры, SWR постоянный волновой коэффициент измерения:WOUXUN UV9D-Plus антенна UHF измерение коэффициента стоящей волны, начальная частота: 300 м, частота остановки: 600 м, зеленая кривая на рисунке ниже-коэффициент стоящей волны, самая низкая частота стоящей волны составляет 444,000000 МГц, SWR = 1,03.WOUXUN UV9D-Plus интерфейс антенны является SMA стандартным штекером (внутренний винт), который может быть непосредственно подключен к прибору или подключен через прилагаемый SMA локоть для легкого тестирования.Baofeng UV-5R VHF антенна VSWR измерение, Антенный интерфейс SMA стандартный женский, может быть подключен к инструменту через Прикрепленный SMA-JJ-адаптер. Самая низкая точка стоящей волны-134,200000 МГц, SWR = 1,68.2, измерение вносимых потерь S21, измерение низких частот, высоких частот, ленточных частотИзмерения 6,5 м Керамика Notch с NanoVNA-FИзмерительный керамический фильтр 10,7 м с использованием NanoVNA-F Самодельный низкочастотный фильтр был измерен с помощью NanoVNA-F с пропускной способностью 3 дБ около 400 МГц.3. Сравнение показателей производительности,Keysight E5071C четырехпортовый vVector анализатор сети vs NanoVNA-FR433 измерение поверхностно-акустического резонатора сравнение,Щелкните правой кнопкой, чтобы открыть Оригинальное изображение.Фактическая кривая частотного отклика в поверхностно-акустической волновой резонатор лист данных:Реальный результат измерения NanoVNA-F, синяя кривая S21, и измерение передачи (вносимая потеря).LoRa U Band duplexer измерение сравнение,RX: 480M TX: 505M Keysight E5071C четырехпортовая сетьLoRa U Band duplexer измерение сравнение, RX: 480M TX: 505M NanoVNA-FS11 U Band duplexer Сравнение данных, E5071C(501 баллов) против NanoVNA-F(101 пункт), импорт в Matlab.Данные NanoVNA-F интерполированы.S21 U Band duplexer Сравнение данных, E5071C(501 баллов) против NanoVNA-F(101 пункт), импорт в Matlab.Данные NanoVNA-F интерполированы.Видно, что после калибровки NanoVNA-F может получить хорошие результаты измерений. 4. Список посылка● NanoVNA-F x1● SMA-JJ кабель RG316 20 см x2 (NanoVNA-F-это стандартный гнездовой разъем SMA, внутреннее отверстие внешнего винта, используйте этот кабель для переключения на головку M, N головку для лучшей защиты SMA female)● 1 набор калибровочных деталей (50Ω Стандартная нагрузка x1, sma open x1, sma short x1, используйте прилагаемый калибровочный элемент, прибор может быть откалиброван, чтобы получить хорошие результаты измерений, прибор был полностью откалиброван по частоте перед отправкой и хранит данные в параметре 0. Если вы измените условия измерения, например, добавив патч-корд и изменив частотный диапазон, вам может потребоваться перекалибровать и сохранить параметры в 0-4. Все параметры могут быть вызваны функцией «отзыва».)● SMA-JJ Двойная игла x1● SMA-KK двойное отверстие x1● SMA-JKW внутреннее отверстие для внутренней винтовой иглы x1● Кабель для передачи данных типа C x1● Руководство по быстрому запуску NanoVNA-F x1 (на английском языке) В то же время для защиты вашего устройства в комплект входят упаковочные коробки с защитным оборудованием и частями EPE.Проверка ЖК-экрана под солнечным светом.Новая упаковка, полные аксессуары, были отправлены с 6 января 2020 года.5. О программном обеспечении управления ПКПосле прошивки v0.0.3, NanoVNA-F поддерживает программное обеспечение управления ПК для NanoVNA. NanoVNASharp v1.0.3 (от Hugen) NanoVNA_mod_v2 (от alex_m) Nanovna-saver (от Rune B. Броберг)Щелкните правой кнопкой, чтобы открыть Оригинальное изображение.Для получения дополнительной информации,Визитhttps://github.com/flyoob/NanoVNA-F 6. NanoVNA-F структура меню руководство по быстрому запускуЩелкните правой кнопкой, чтобы открыть Оригинальное изображение.Веселитесь с вашей новой игрушкой! 73 ~ Информация о доставке:1. Мы отправляем ваши заказы в течение 5 рабочих дней после получения оплаты.2. Товар отправляется черезAliExpress Стандартная доставка (бесплатно).3. Если вы не получили свой товар (ы) в течение 30 рабочих дней (После доставки), Пожалуйста, не стесняйтесь обращаться к нам через почтовую систему, мы постараемся сделать все возможное, чтобы решить любые проблемы с вами.О Отзывы:Если вы удовлетворены нашим продуктом и обслуживанием, пожалуйста, оставьте нам положительные отзывы.Если возникла проблема, немедленно свяжитесь с нами по любому запросу электронной почты:Support@deepelec.com

---
