100% новый и высокое качество

Особенности:

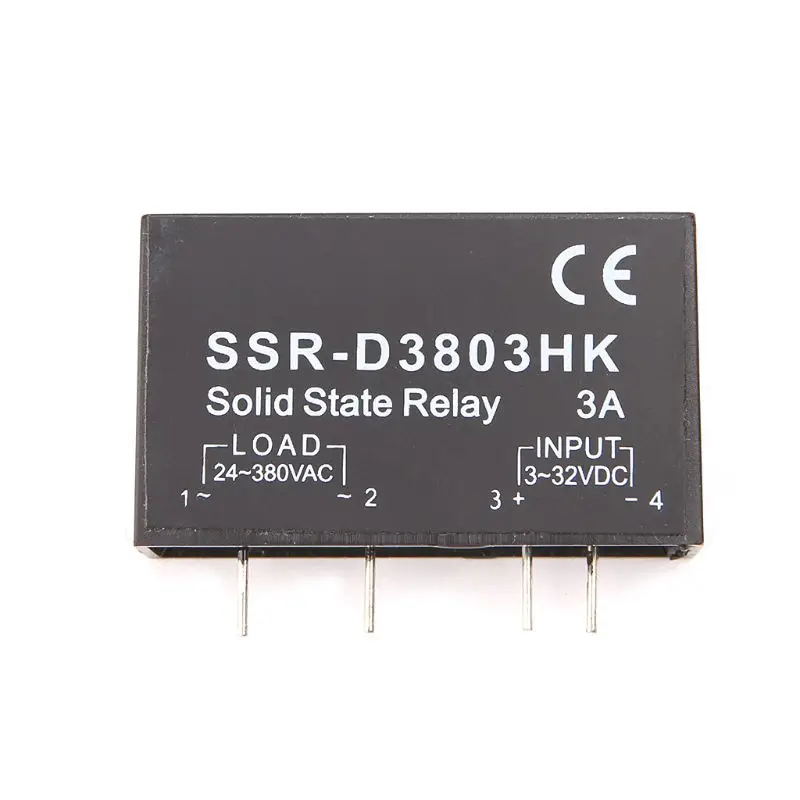

Твердотельное реле PCB, 24-380VAC нагрузки и 3-32VDC вход, оснащен несколькими контактами.
-Напряжение изоляции между входными и выходными радиаторами (≧ 2500VAC);
-Встроенная схема поглощения сопротивления емкости;
-Оснащен защитной печатью;
-Внешний потенциометр может регулировать выходное напряжение и упрощать применение.
-SCR фазовый сдвиг, широкий диапазон регулирования.

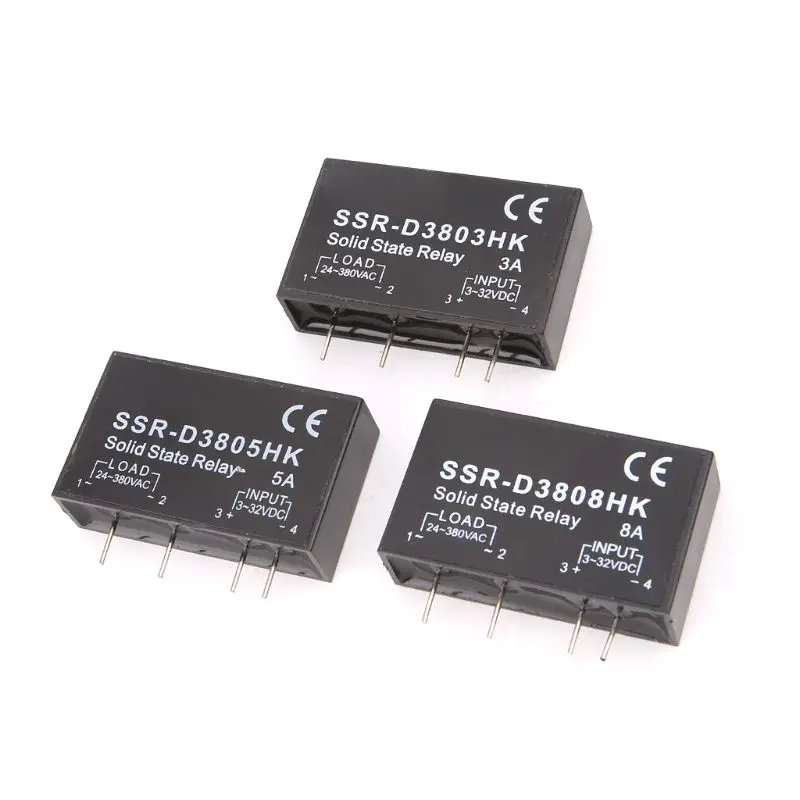

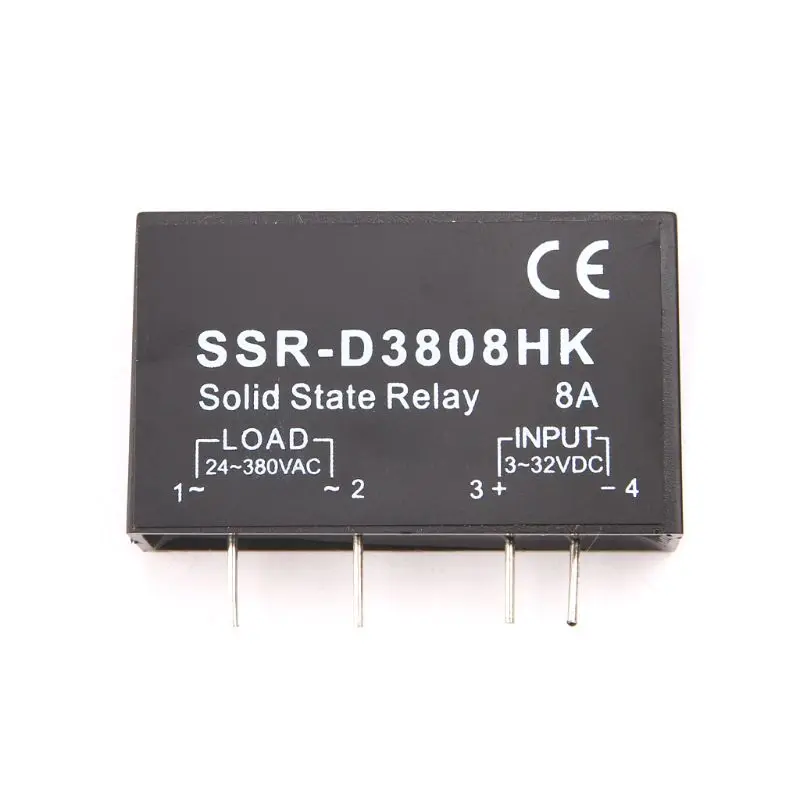

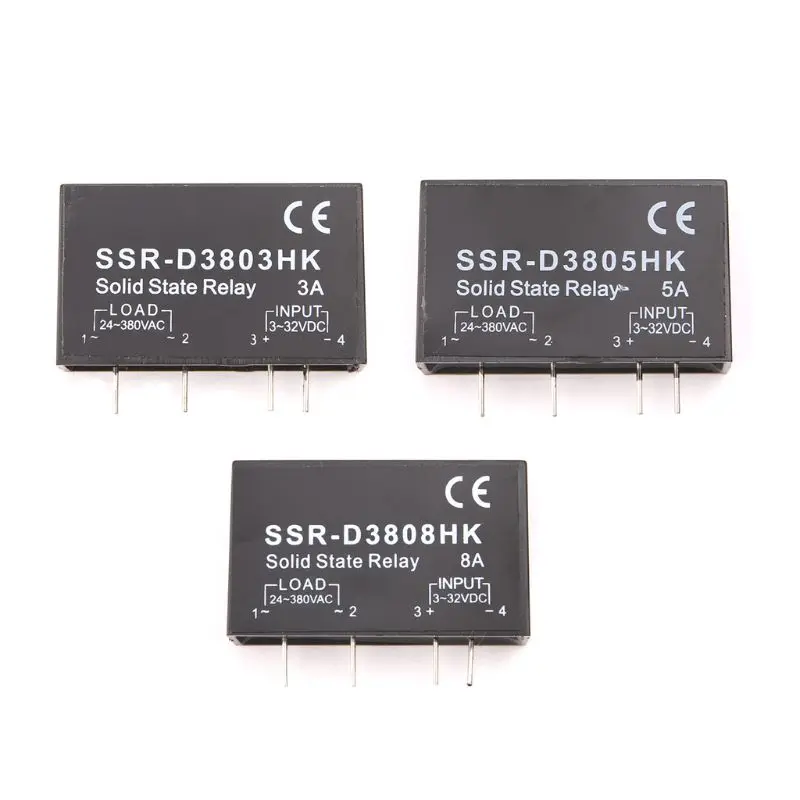

3 типа тока могут быть доступны для вас на выбор, 3A/5A/8A.
Релейный модуль только, другие аксессуары демонстрация на картинке не включены!

Инструкция по защите:
-Защита от перегрузки по току:
Твердотельное реле является полупроводниковым переключателем в качестве компонентов выходной мощности, чувствительным к перепадам температуры.
Перегрузки по току вызовут перегрев полупроводникового чипа и ухудшение качества, снижение срока службы и даже постоянное повреждение.
Хотя твердотельные реле могут выдержать в одно мгновение. Импульсный ток более чем в 10 раз превышает номинальный ток, но легко
Привести к постоянному повреждению. Поэтому защита от перегрузки по току очень важна. Существует множество методов перегрузки по току
Защита, ключ для быстрого отражения скорости. Для твердотельного реле переменного тока с тиристором в качестве выходного устройства,
Поскольку тиристору требуется отключение тока при нулевом пересечении, общая схема защиты недействительна для тока перенапряжения и короткого замыкания
Превышение напряжения SSR выдерживает значение в пределах 10 мс (50 Гц). Следует учитывать быстрый предохранитель для полупроводниковых устройств.

-Цепь перенапряжения:
Когда нагрузка Индуктивная или емкостная, она, вероятно, будет производить более переходное напряжение (блокирующее напряжение) и повышение напряжения (dv/dt)
Чем может выдержать твердотельное реле. Если меры защиты неуместны или ответ нечувствителен, это не будет
Только потому, что твердотельное реле выходит из-под контроля, но также сгорит твердотельное реле или оборудование в серьезных случаях. Поэтому необходима защита от перенапряжения.

-Защита от перегрева:
Если твердотельное реле перегревается, оно будет немного вне контроля и будет серьезно повреждено. Рекомендуется добавить перегрев
Меры защиты. Обычный метод заключается в том, чтобы температура пола твердотельного реле не превышала-30 С до + 70 С.
Общая схема защиты температуры может достичь цели. Более экономично и экономично устанавливать переключатель контроля температуры
Возле нижней пластины SSR на радиаторе и отключите входной сигнал SSR, когда температура поднимается до определенной температуры.

Спецификация:
Тип: однофазный
Ток: 3A,5A,8A (опционально)
Размер: один размер

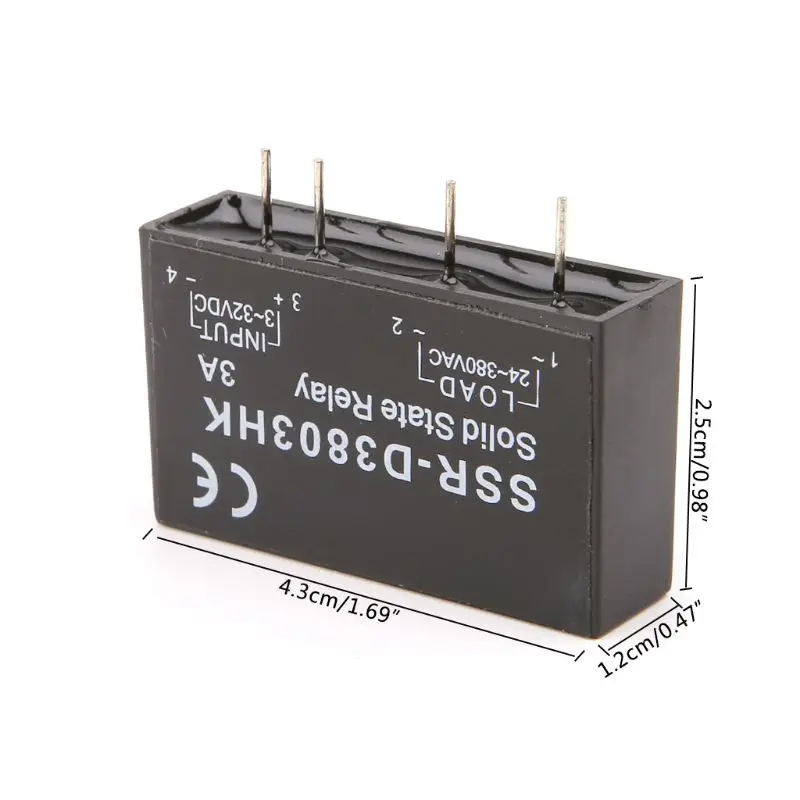

4,3x2,5x1,2 см (1.69x0.98x0.47in)
Количество: 1 шт.

Примечание:
1. Нет розничной упаковки.
2. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
3. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 x Реле
