Описание:

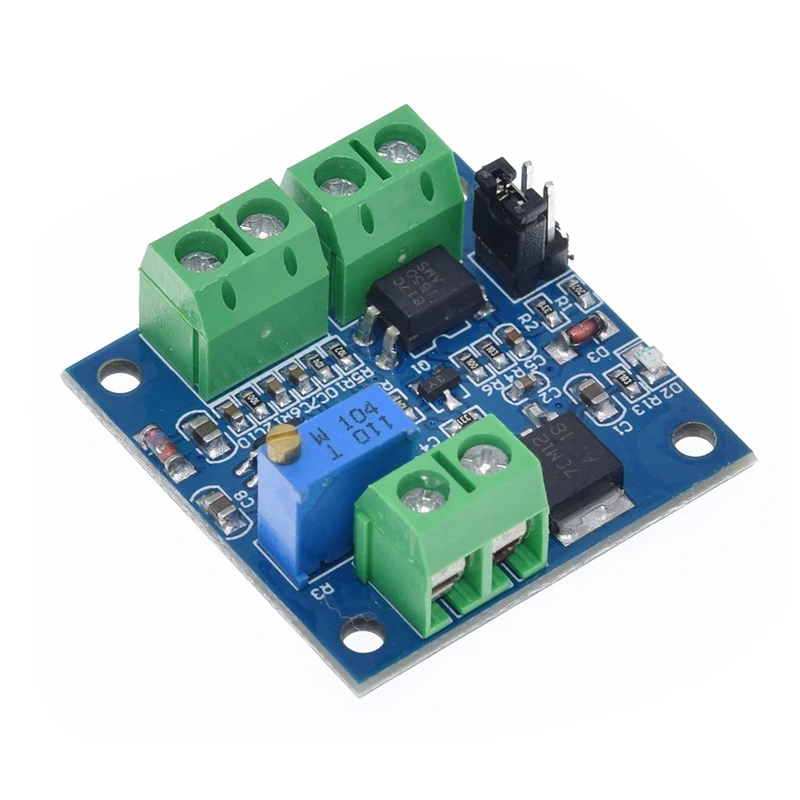

Модуль напряжения передачи PWM LC-LM358-PWM2V преобразует цифровые сигналы PWM в аналоговые сигналы от 0 до 10 в.
Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.

Особенности:
1. Встроенная технология MCU
2. Простота в эксплуатации, тонкая настройка потенциометром
3. Выберите диапазон входного уровня сигнала PWM через короткое замыкание
4. Модуль меньше, легко носить и использовать

Параметры:
1. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА)
2. Частота приемника ШИМ: 1 кГц-3 кГц
3. Диапазон входного уровня сигнала PWM:
Пиковое значение 4,5 V до 10V уровня. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCU

Пик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLC

4. Диапазон преобразования: 0%-100% ШИМ до 0-10 в
5. Допустимая погрешность: 5%

Аппаратные средства Интерфейс:
1.VCC:DC 12V-30V
2.GND: наземный
3. ШИМ: положительный входной сигнал ШИМ
4.GND: отрицательный входной сигнал
5. Выход: выходное напряжение 0-10 в
6.GND: выходное напряжение заземления

Управление инструкции по уходу за изделием
После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.
В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.
При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.

Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.
Точность может контролироваться путем регулировки потенциометра.
