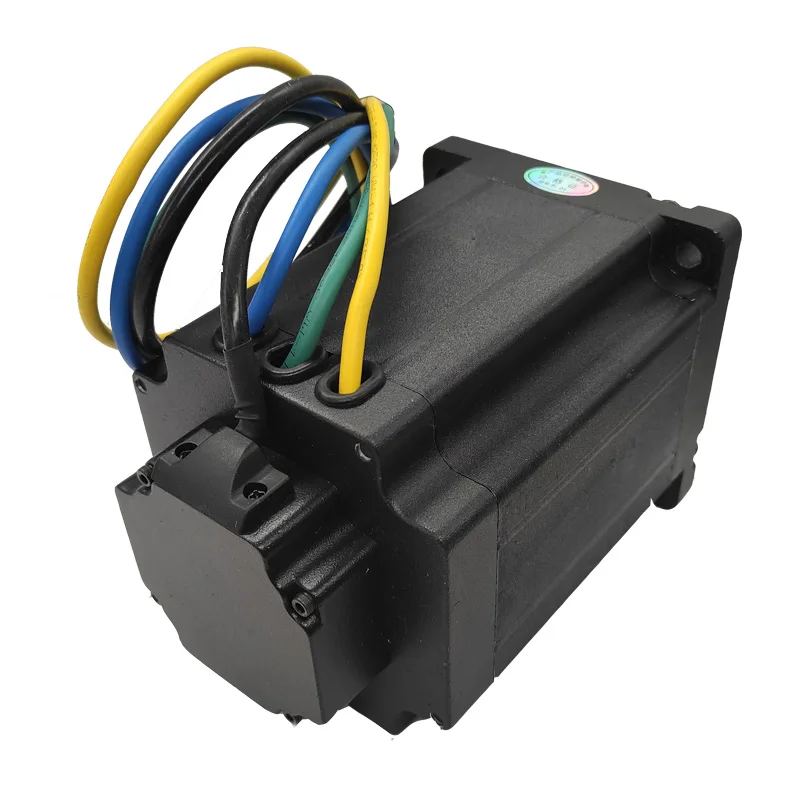

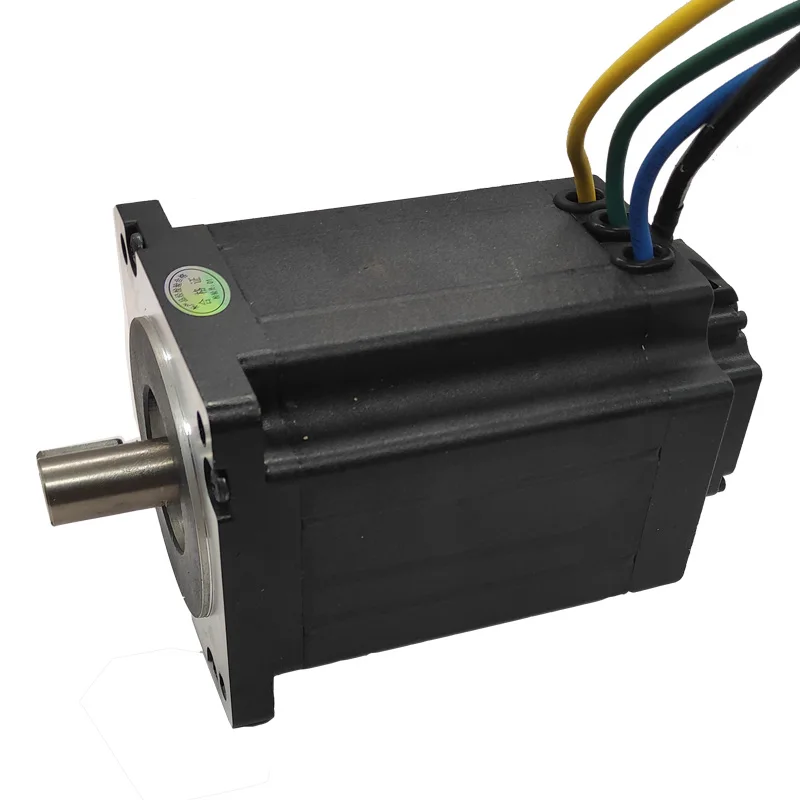

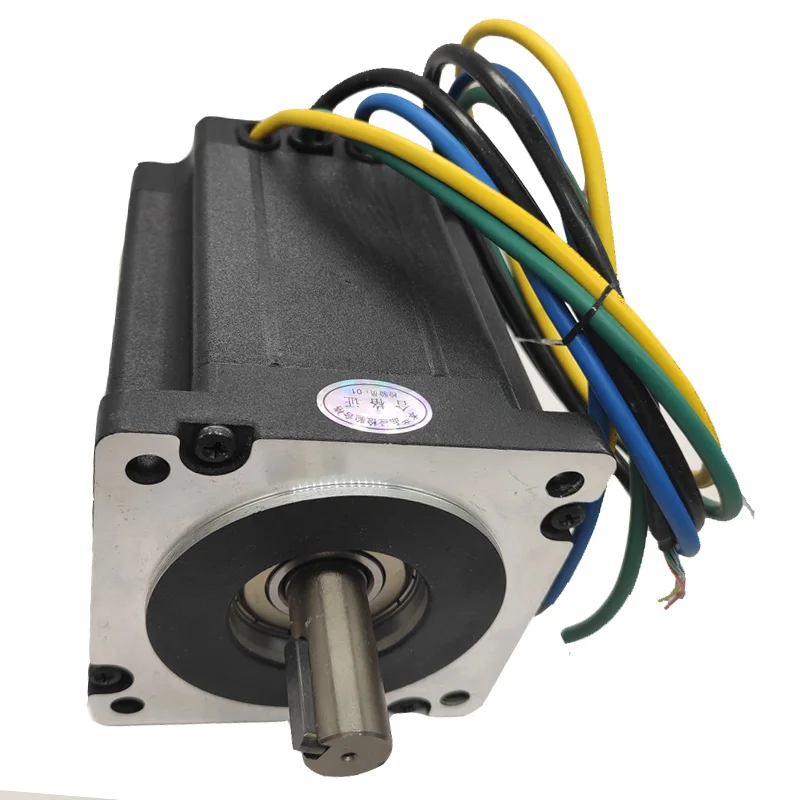

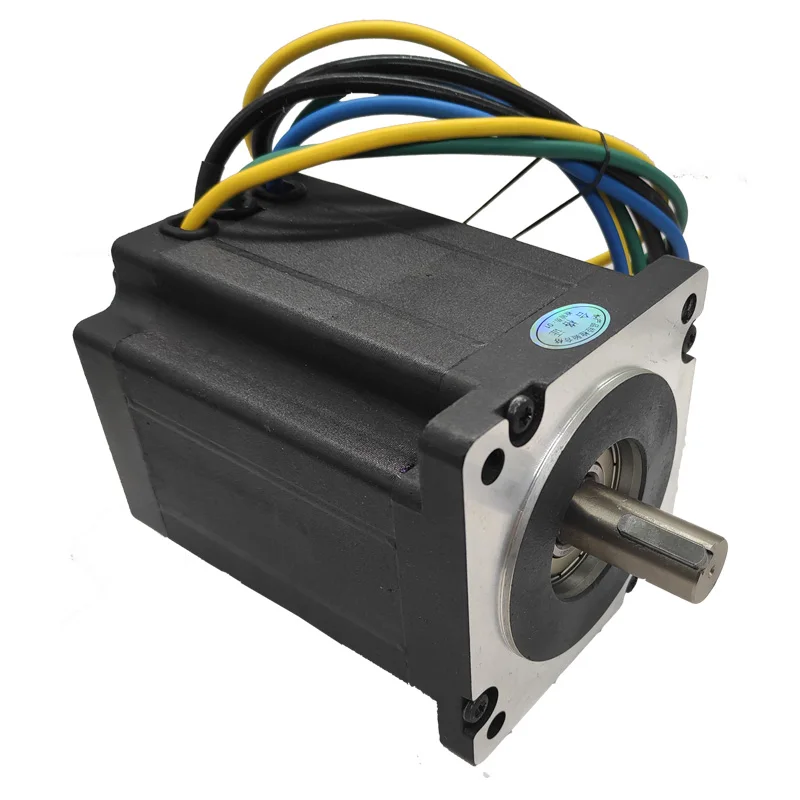

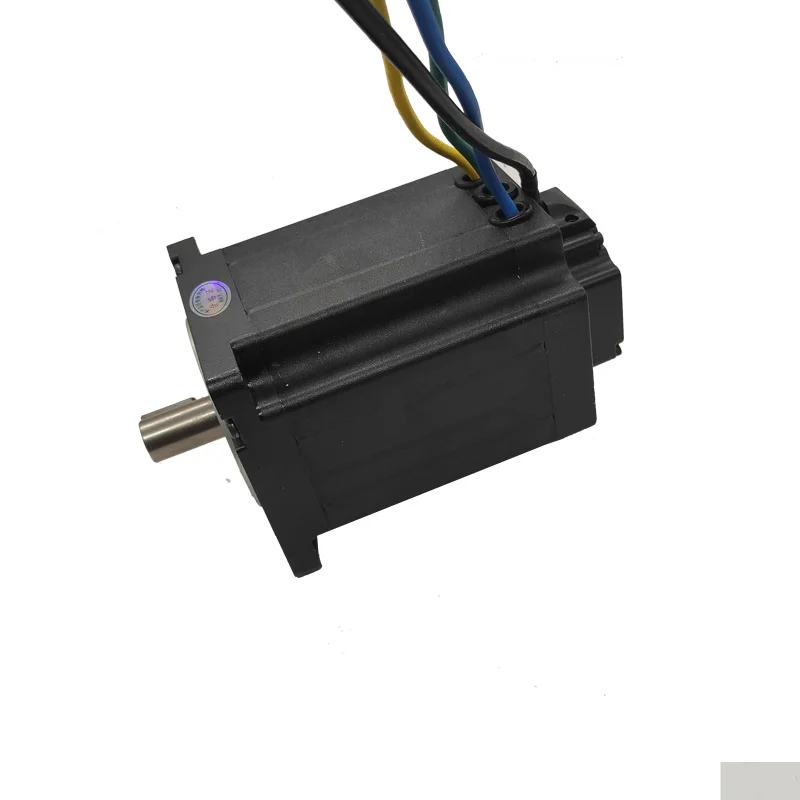

LK110BL21031 110 Серия bldc двигатель 3000 Вт постоянного тока с высоким крутящим моментом - купить

Предмет

Параметры

Тип Намотки

Звезда

Холла угол/电角度

Вал биения

0,025 мм

Радиальная игра

0,05 мм/50 г

Конец играть

0,04 мм/50 г

Макс радиальная сила

30N/20 мм от фланца

Макс осевой силы

20N

Класс изоляции

Класс B

IP класс

IP40

Прибор для тестирования Диэлектрической прочности

500VDC в течение одной минуты

Сопротивление изоляции

100 mΩmin 500VDC

Свинцово-нет.

序号

Цвет свинца

引线颜色

Свинцово-датчик

线规

Функция

功能

Описание продукта:

详细描述

-1 шт.

Красный/红

UL3266/28AWG

VCC + 5VDC

Напряжение питания для датчиков Холла

2

Черный/黑

GND

Основание для датчиков Холла

3

Желтый/формы 透明

Зале

Сигнал в зале

4

Зеленый/绿

Цех B

Сигнал Холла B

5

Синий/蓝

UL3266/20AWG

Зал C

Сигнал Холла C

-1 шт.

Желтый/формы 透明

Фазы U

Двигатель PAHSE U

2

Зеленый/绿

Фазы V

Двигателя двигателем постоянного тока однофазный V

3

Синий/蓝

Фазы W

Двигателя двигателем постоянного тока однофазный W

型号 (модель двигателя)

LK110BL11048

LK110BL11031

LK110BL14048

LK110BL14031

LK110BL17031

LK110BL23031

极数 (Количество фаз)

8

8

8

8

8

8

电压 (регулятор напряжения)

Постоянный ток

48

310

48

310

310

310

额定转速 (Номинальная частота вращения)

Об/мин

3000

3000

3000

3000

3000

3000

额定转短 (номинальный крутящий момент)

Н. М

3,2

3,2

4,8

4,8

6,4

9,6

额定电流 (номинальный ток)

Ампера

28

4,2

42

6,3

8,4

12,6

额定功率 (номинальная мощность)

Ватт

1000

1000

1500

1500

2000

3000

蜂值转距(Maxtorque)

Н. М

9,6

9,6

14,4

14,4

19,2

28,8

转短常数 (крутящий момент на постоянной основе)

N.m/Amps

0,12

0,79

0,12

0,79

0,79

0,76

反电势常数 офисных стульев (задняя EMF)

V/крпм

8,4

55

8,5

55

55

55

转子惯量 (Инерция ротора)

Kg. Мм2

730

730

1100

1100

1460

2200

机身长l

Мм

110

110

140

140

170

230

重量 (Вес)

Кг

4,5

4,5

5,5

5,5

7

9
