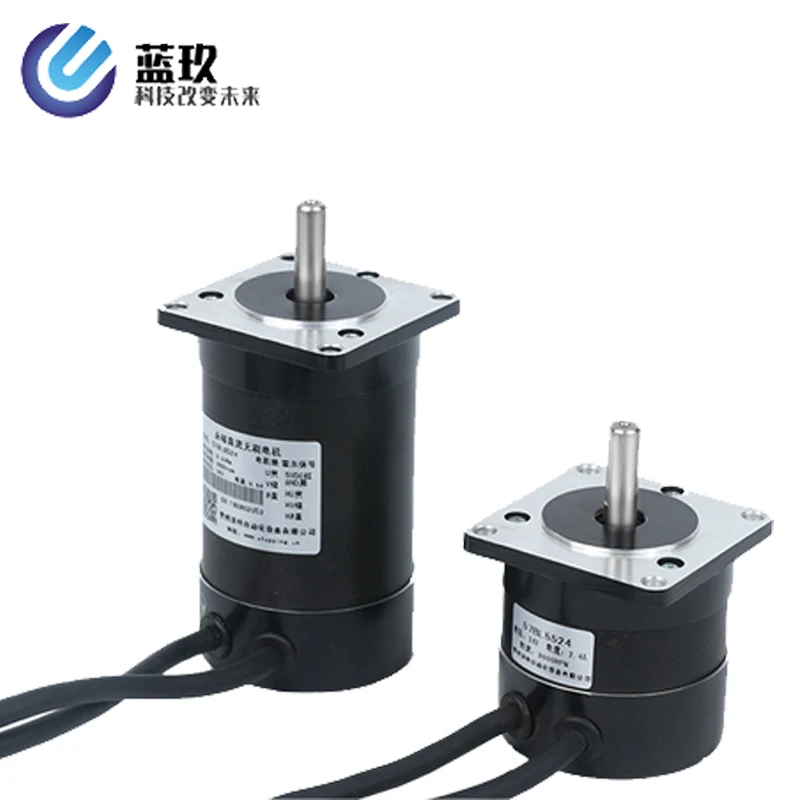

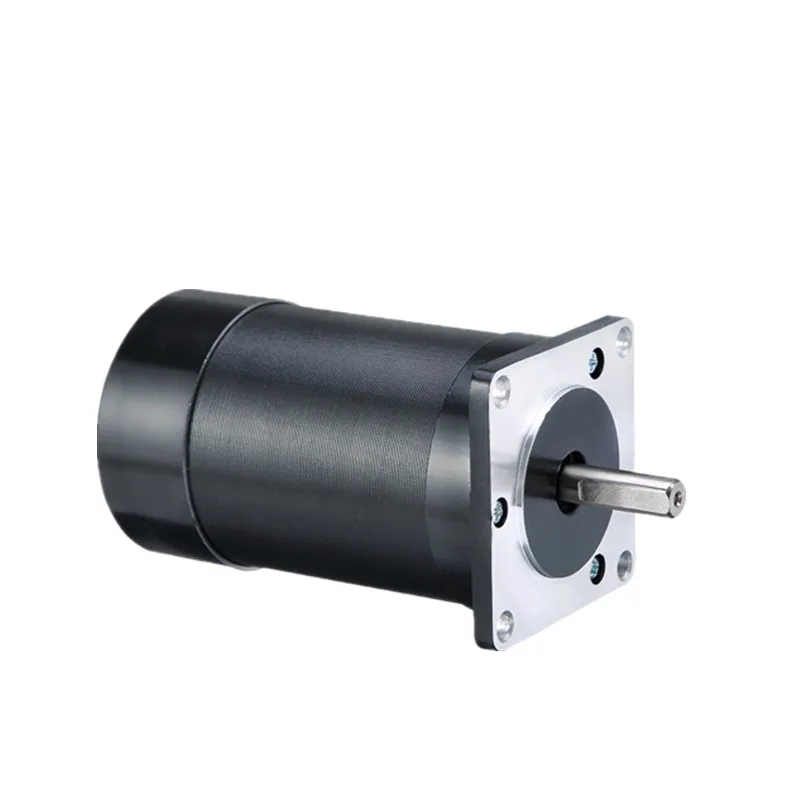

LK57BL5524 57 серии 24 в 35 Вт бесщеточный двигатель постоянного тока В bldc Длина - купить

Предмет

Параметры

Тип Намотки

Звезда

Холла угол/电角度

Вал биения

0,025 мм

Радиальная игра

0,05 мм/50 г

Конец играть

0,04 мм/50 г

Макс радиальная сила

30N/20 мм от фланца

Макс осевой силы

20N

Класс изоляции

Класс B

IP класс

IP40

Прибор для тестирования Диэлектрической прочности

500VDC в течение одной минуты

Сопротивление изоляции

100 mΩmin 500VDC

Свинцово-нет.

序号

Цвет свинца

引线颜色

Свинцово-датчик

线规

Функция

功能

Описание продукта:

详细描述

-1 шт.

Красный/红

UL3266/28AWG

VCC + 5VDC

Напряжение питания для датчиков Холла

2

Черный/黑

GND

Основание для датчиков Холла

3

Желтый/формы 透明

Зале

Сигнал в зале

4

Зеленый/绿

Цех B

Сигнал Холла B

5

Синий/蓝

UL3266/20AWG

Зал C

Сигнал Холла C

-1 шт.

Желтый/формы 透明

Фазы U

Двигатель PAHSE U

2

Зеленый/绿

Фазы V

Двигателя двигателем постоянного тока однофазный V

3

Синий/蓝

Фазы W

Двигателя двигателем постоянного тока однофазный W

型号 (модель двигателя)

LK57BL4524

LK57BL5524

LK57BL7524

LK57BL9524

LK57BL11524

极数 (Количество фаз)

4

4

4

4

4

电压 (регулятор напряжения)

Постоянный ток

24

24

24

24

24

额定转速 (Номинальная частота вращения)

Об/мин

3000

3000

3000

3000

3000

额定转短 (номинальный крутящий момент)

Н. М

0,055

0,11

0,22

0,33

0,44

额定电流 (номинальный ток)

Ампера

1,16

2,4

4,8

6,6

8,6

额定功率 (номинальная мощность)

Ватт

17

35

70

105

140

蜂值转距 (максимальный крутящий момент)

Н. М

0,165

0,33

0,66

0,99

1,32

转矩常数 (крутящий момент на постоянной основе)

N.m/Amps

0,052

0,06

0,06

0,063

0,063

反电势常数 офисных стульев (задняя EMF)

V/крпм

4

4,22

4,27

4,27

4,29

转子惯量 (Инерция ротора)

Kg. Мм2

3,2

7,5

11,9

17,3

23

机身长l

Мм

45

55

75

95

115

重量 (Вес)

Кг

0,33

0,44

0,75

-1 шт.

1,25
