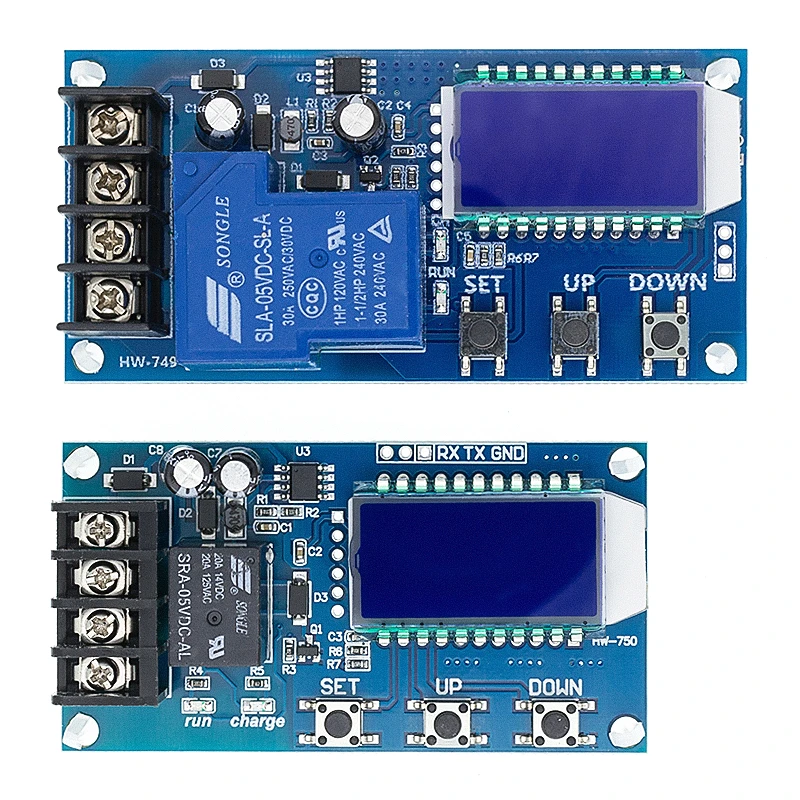

6-60 в 30A 10A свинцово-кислотная солнечная батарея Контроллер заряда Защитная плата - купить

Купить 6-60 в 30A 10A свинцово-кислотная солнечная батарея Контроллер заряда Защитная плата

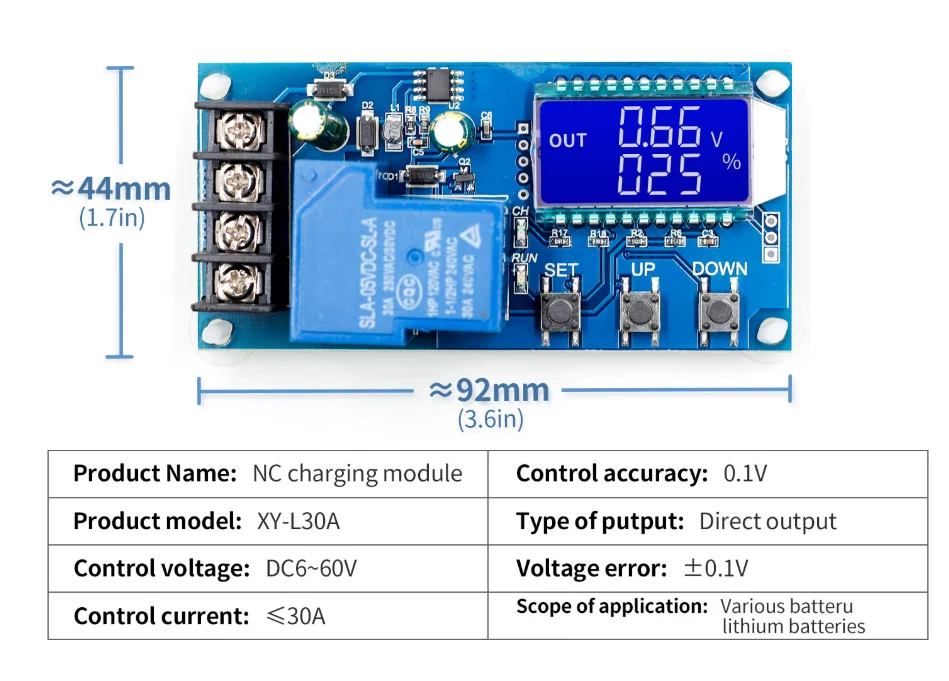

Модуль основные характеристики:

Поддержка свинцово-кислотные Батарея и действуя Батарея, диапазон напряжения: 6 V ~ 60 V;

Может отображать напряжение, процент батареи, время зарядки в то же время через ЖК-дисплей;

Функция очень мощная, осуществляет автоматический контроль заряда, контроль времени зарядки, также может настроить и загружать соответствующий параметр через последовательный порт;

Функция Описание:

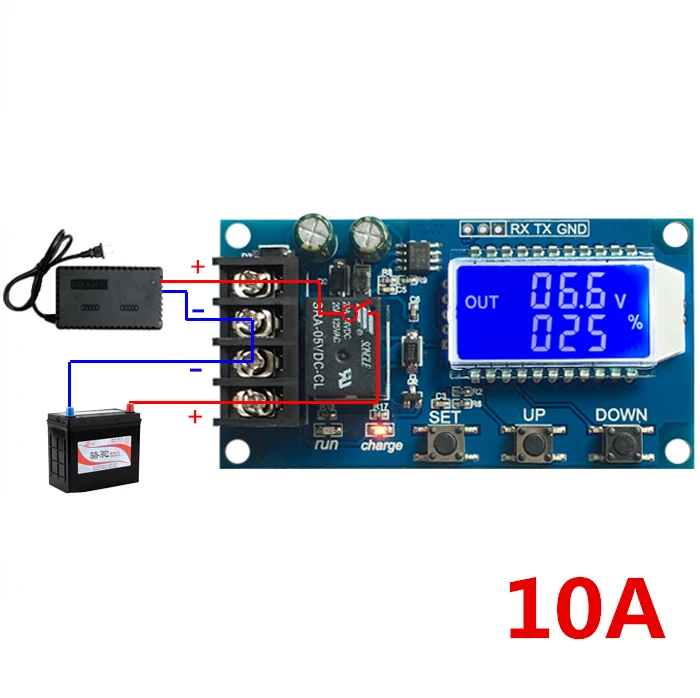

1. Функция автоматического контроля заряда:

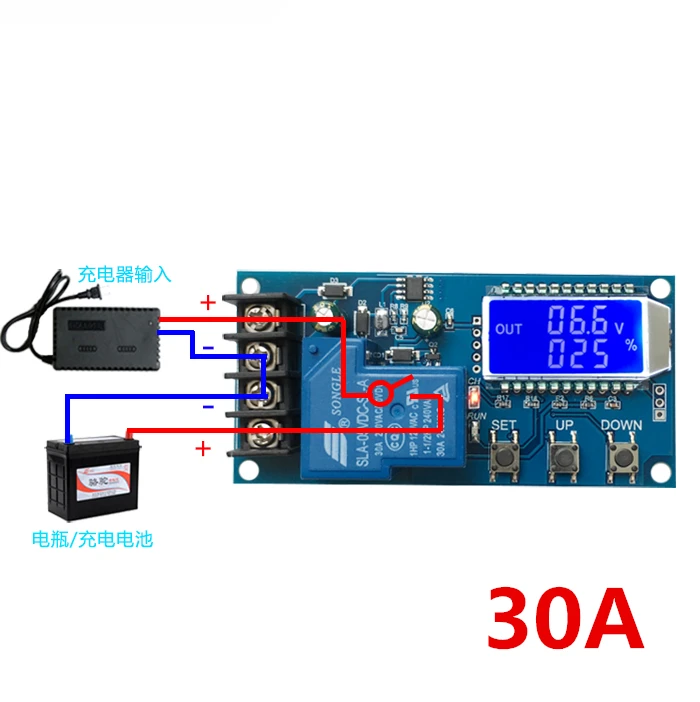

Установив volt-HI: 'UP' volt-LI: 'dn'; когда напряжение батареи ниже volt-LI: 'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: 'UP', реле diconnected и автоматическая зарядка завершается один раз;

2. Функция контроля времени зарядки:

Как включить функцию контроля времени?

После ввода набора параметров установите параметр op не нулевой, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После открытия функции контроля времени (OP не нулевой), когда напряжение батареи ниже Вольт-LI'dn', зарядное устройство начало заряжать аккумулятор, система начала часы; во время синхронизации, напряжение батареи ≥ Вольт-HI'UP', релейное отключение; если время OP up, Напряжение батареи по-прежнему ниже Вольт-LI'dn', реле держит проводимость, автоматически закрывает функцию контроля времени зарядки, и мигает H: ER, чтобы напомнить потребителю, установка параметров времени является неразумной; нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 для часов, 59 для минут) Максимальное время 99: 59, что составляет 100 часов.

3. Функция загрузки серийных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров UART: 115200,8, 1

Cmd Func

На реле Включить, чтобы открыть

Выключение реле отключение для открытия

Начало загрузки данных

Стоп загрузки данных

Прочитайте настройки param

Dw10.0 набор Вольт-ли: 'dn'

Up20.0 комплект Вольт-привет: 'UP'

Xx: xx установите время зарядки OP 00:00 время остановки зарядки

Формат сообщения загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%, 00:10, оп

Настройка параметров:

Нажмите и удерживайте клавишу SET для входа в интерфейс настройки;

Переключайте параметры, которые вы хотите установить коротким нажатием;

После выбора параметров, можно установить клавишей вверх/вниз, чтобы поддерживать короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение); для установки других параметров, повторите шаг b, c);

После установки всех параметров нажмите кнопку set для выхода и сохранения;

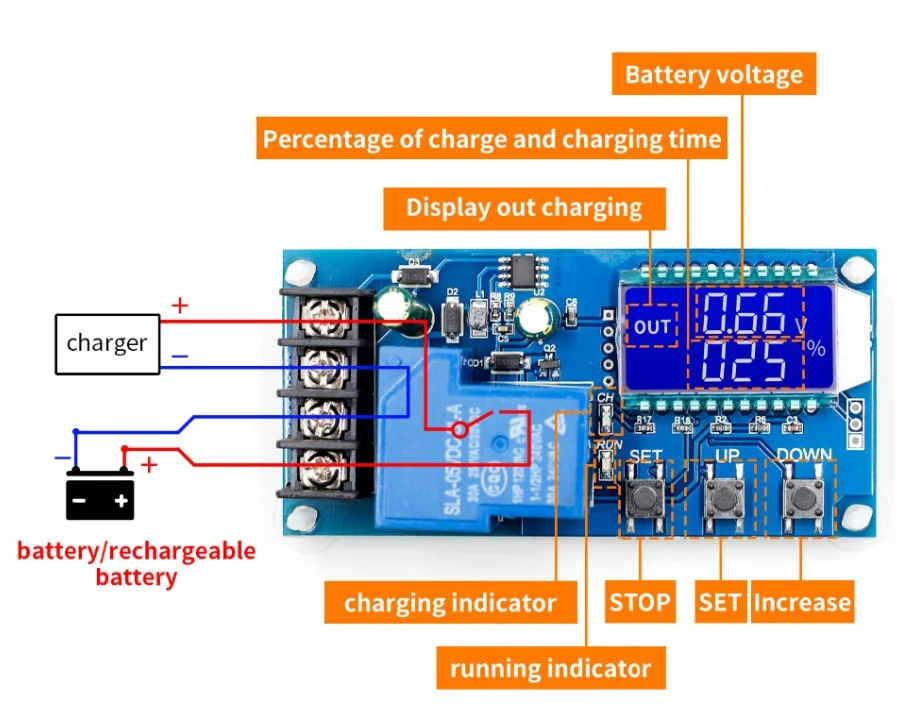

Описание функции ключа:

В интерфейсе запуска (основной интерфейс):

Короткое нажатие кнопки SET для отображения текущего набора параметров; короткое нажатие кнопки UP, переключение отображения процент заряда и время зарядки;

Короткое нажатие кнопки вниз, выберите включение/выключение реле включения, если реле может быть закрыто, будет отображаться «выключено» в качестве напоминания;

Долгое нажатие кнопки вверх, переключатель низкого уровня мощности

On: Нет работы за 10 минут выключение подсветки

Выключение: подсветка Всегда яркая

Нажмите кнопку SET и введите настройки параметров.

Расчет процентного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI-volt-LI)

 Дополнительные Особенности

A) функция записи времени зарядки: не открывается контроль времени зарядки, продукт будет записывать Полное время, когда входной интерфейс отображения времени, мигающий дисплей времени зарядки, И затем выход времени отображения интерфейса или следующего заряда, чтобы открыть (проводимость реле), когда пустой;

Б) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-ли dn≥ Вольт-Привет, система будет мигать отображением "ERR" в качестве напоминания;

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если не подключен к батарее, система будет показана в нисходящей ссылке "NbE" в качестве напоминания

Анализ распространенных поломок

Вопрос: Сколько подходит для использования на уровне V? Сколько вольтажа в данный модуль подходит?

A: этот раздел подходит для минимального 6 в, высочайшего диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что 48 В батарея полная электричества в 60 в, И затем высокая температура, если ваша батарея выше 48 в, пожалуйста, выберите другой раздел.

В: мощность следующих электроприборов сломалась! Светодиодный проблесковый?

О: это потому, что ваш зарядный ток слишком большой или емкость батареи слишком мала, чтобы привести к тому, что питание немедленно достигает лимита напряжения, реле отключите, отсоедините, напряжение и быстро вниз до низкого напряжения, и начала перезаряжаться, цикл, В это время вы хотите уменьшить зарядный ток только линии, обычно зарядный ток является емкостью аккумулятора от 1 до 1,5, например, 20AH зарядный ток батареи, как правило, около 2-3a! Обратите внимание, что большой ток заряда вызовет повышенную температуру батареи, ускоренное старение, барабанные комплекты и даже Взрывы!

Вопрос: какой режим управления? Могу ли я автоматически циклить заряд? Можно ли использовать боковую зарядку? Могу ли я ограничиться потоком?

A: Это контроль напряжения, например, установите лимит напряжения 12,0 в, напряжение до 14,5 в, напряжение заряда до 14,5 в это значение на выключенном питании, напряжение вниз до реле 12,0 в закрыто и начать зарядку, может быть заполнен с стороны, режим контроля напряжения только для выключения и открытия, Не может ограничивать поток, ток зарядки полностью зависит от вашего зарядного устройства!

В: вход 12 В может или не может заряжать 24 В аккумулятор, или введите 48 В может дать 12 В заряд батареи?

A: Это простой регулятор напряжения, только играть роль переключателя, не может качаться на заряд батареи, так что вы хотите дать какой заряд батареи, чтобы быть готовым, что за зарядное устройство! Это нужно!
