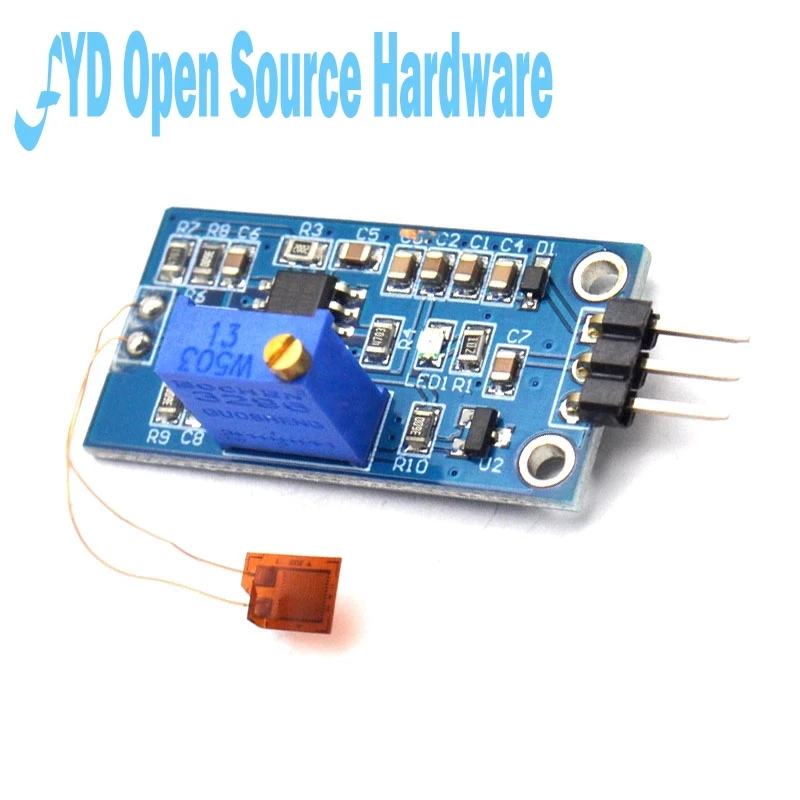

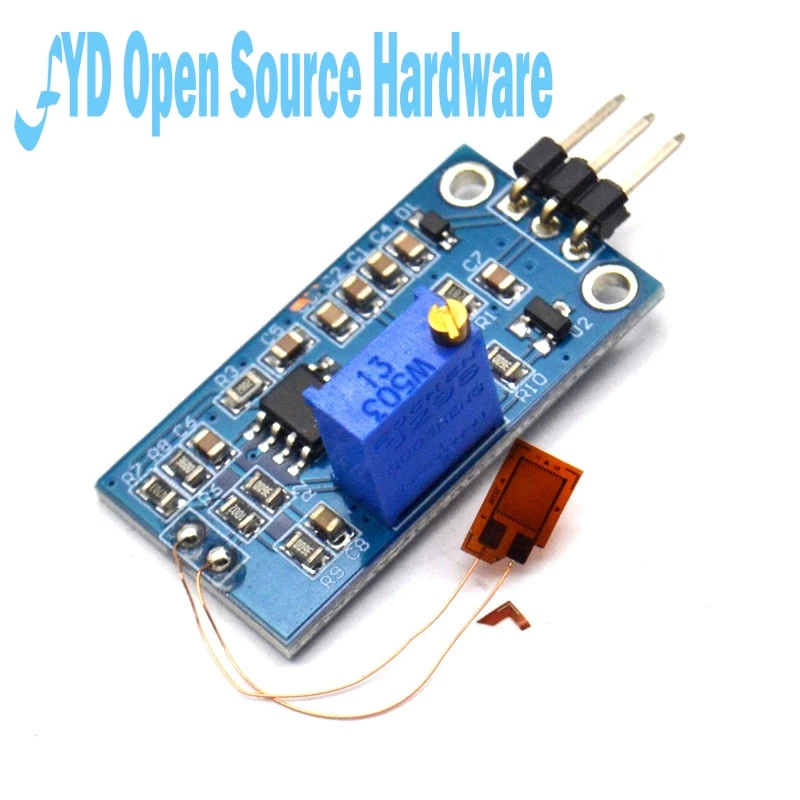

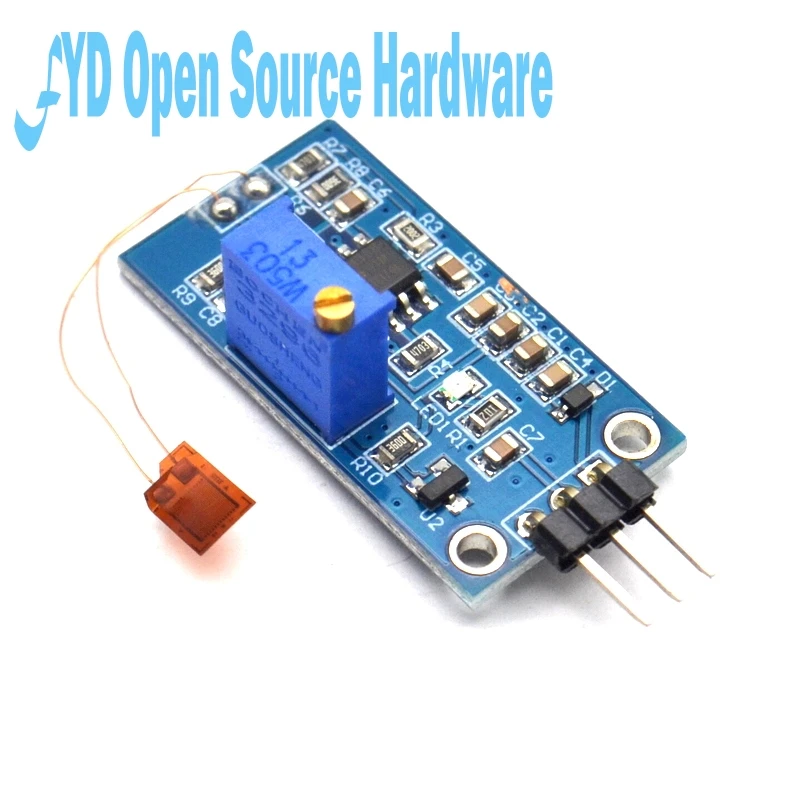

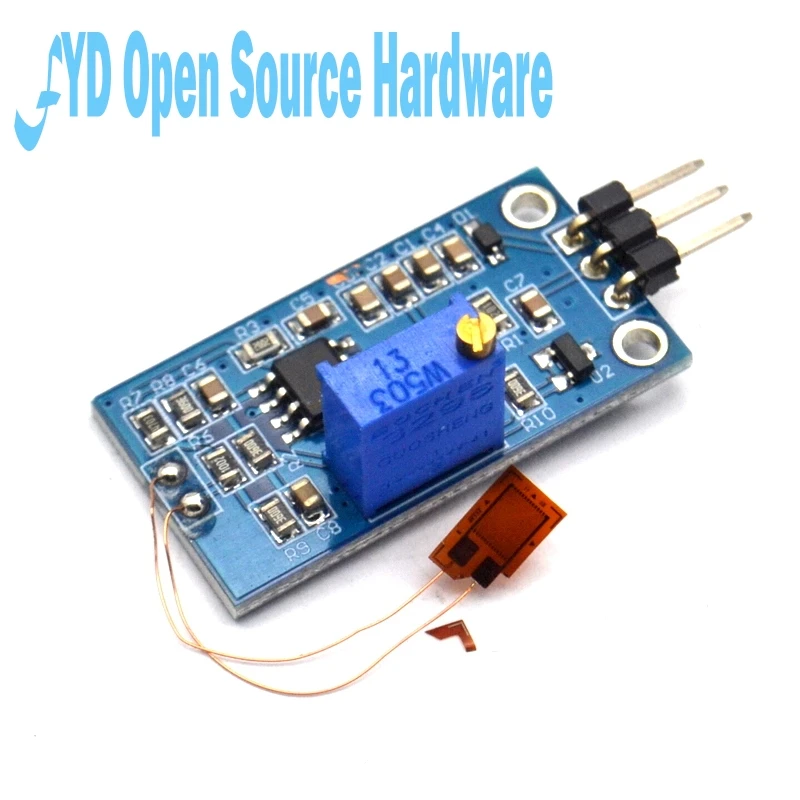

Модуль усилителя гибкого тензодатчика для весов Y3

1. Элемент введенияМодель:BF350-3AA / 1.5AAGage Factor: 2,0Напряжение: 2%Провода сетки: длинныеXШирина2x3.5ммРазмер подложки: длинаXШирина 5X4.5ммПодложка: Модифицированная фенольная подложка.Материал проволоки: константанСопротивление: 350 ОмУсталость жизни:> 10000000Флюс: Обычный припой канифоли Принцип работы тензодатчика сопротивления основан на эффекте, создаваемом деформацией, т. Е. Когда проводник или полупроводниковый материал механической деформации под действием внешней силы, которая изменяет соответствующее значение сопротивления, феномен, известный как "деформационный эффект." Манометр, прикрепленный к измеряемому объекту, таким образом, чтобы измеряемое напряжение было согнуто вместе, чтобы металлическая фольга на внутренней стороне с деформацией изгиба. Многие металлы во время механического сопротивления изгибу меняются соответственно.
2. ВведениеНапряжение: 5 В~ Защита от обратного диода (для предотвращения обратной мощности) Плата с синим светодиодный индикатором питанияАналоговый выходУгол изгиба 0-30Чем выше напряжение, тем выше кривизна на выходеС нулевым потенциометромПотенциометр может регулировать выходное напряжение пускаАналоговый выход напряжения 0-3,5 вРазмер платы: 32X17 ммЗа печатной платой вывода pin определения

(Гибочный тензодатчик может изменить выходное напряжение)

В: Как использовать этот принцип?
Это датчик изгиба
Принцип называется, с точки зрения обнаружения изгиба, тензометр s прикреплен на носителе, например: Железный алюминиевый пластиковый несущий лист затем Согнут, для обнаружения напряжения на изгиб выходное напряжение изменится.
Тензометры могут быть прикреплены к объекту, обнаруживает изгиб и изгиб модуля, который мы преобразовали напряжение.
