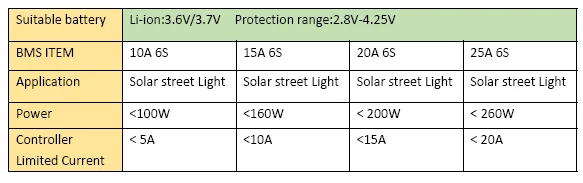

Печатная плата 6S 25A Li-Ion 21 в сделай сам с балансиром bms pcm для уличной лампы на - купить

Купить Печатная плата 6S 25A Li-Ion 21 в сделай сам с балансиром bms pcm для уличной лампы на

1) с балансом

2) с балансом/сигнальными кабелями;

3) без температурного выключателя

4) Зарядка BMS с портом разряда одинаковая;

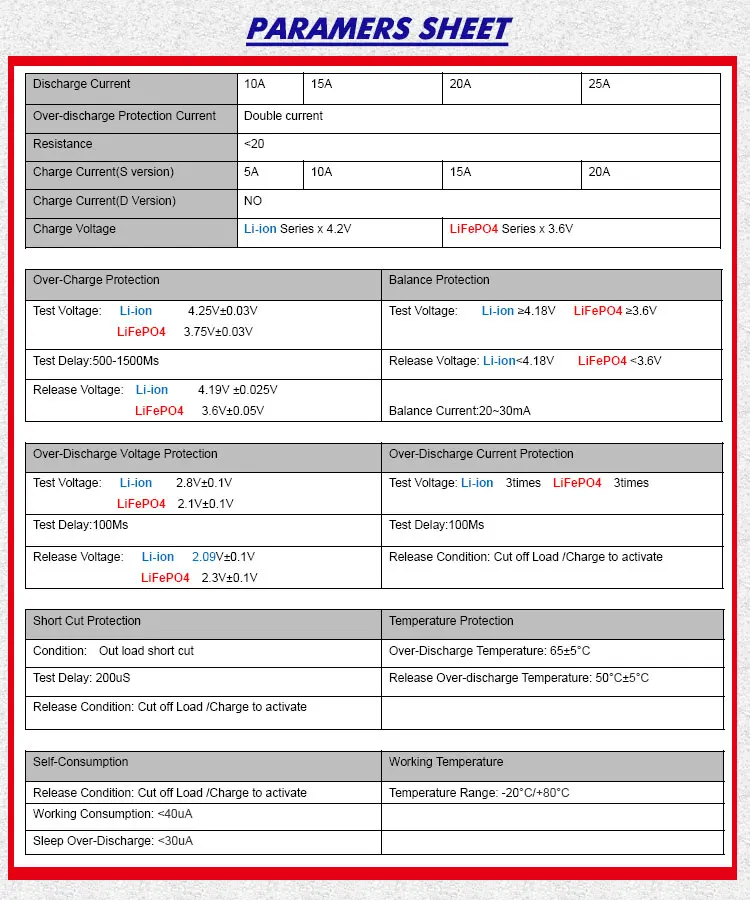

5) схема обнаружения (переразрядка, перегрузки по току и короткого замыкания)

6) Добро пожаловать OEM

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

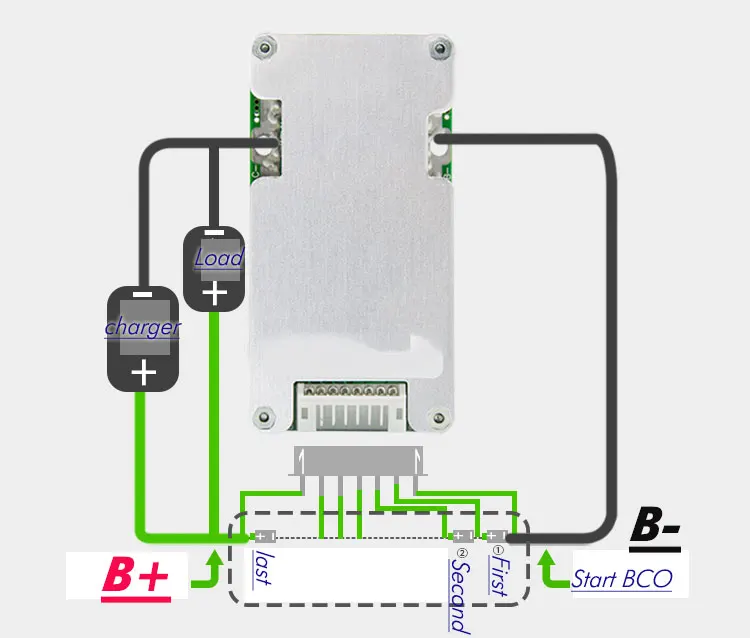

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (если б-и разрядный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2, b3..b6

(C) Убедитесь, что все провода верны, прежде чем подключить разъем в BMS: Используйте многометровый для проверки каждого соседнего напряжения серии, если нет, BMS будет гореть. (Литий-ионная напряжение меньше 4 V,Lifepo4 напряжения меньше номинального напряжения 3,5 V)

(D) Проверьте общее отрицательное напряжение батареи между общим положительным значением батареи, равно ли общее напряжение.

(E) Подключите балансовые провода к BMS (Подключите низкую разрядку к высокому бит), подключите зарядку/разрядку больших проводов к «C-» Подключите красный большой провод к аккумулятору общего положительного конца. Проверьте общее напряжение разряда снова.
