Бесщеточный двигатель постоянного тока диск 18N20P постоянный магнит внешний ротор - купить

Купить Бесщеточный двигатель постоянного тока диск 18N20P постоянный магнит внешний ротор

Этот мотор является экспериментальным прототипом продукта с внешним диаметром 85 мм, большим крутящим моментом и плавной регулировкой скорости. Его можно использовать в качестве общего источника питания с прямым приводом для устранения редукционных передач для повышения эффективности. Основные компоненты поддерживаются металлом, акриловый пластик используется в качестве опорной основы для некритических компонентов, что может удовлетворить случаи с низкими требованиями и кратковременным спросом на электроэнергию, или быть использованным в качестве обучающих демонстрационных моделей, вы также можете настроить цельнометаллический каркас и увеличить мощность в соответствии с силой приложения. Если вам это нужно, пожалуйста, свяжитесь со службой поддержки клиентов этого сайта. Этот двигатель представляет собой трехфазный синхронный двигатель с постоянным магнитом, и его можно использовать только в том случае, если вам нужно приобрести применимую бесщеточную моторную панель (или электрическую регулировку модели самолета выше 10 А). В то же время, это также генератор, который может выводить Трехфазный переменный ток при приеме передачи внешнего усилия (например, гидравлическая мощность, мощность ветра, ручной запуск, беговая дорожка, стерлингового двигателя и т. д.), и может быть преобразован в постоянный ток при подключении с помощью трехфазного Выпрямительного моста, для зарядки аккумулятора.Поскольку двигатель прост в конструкции, легко разбирается и собирается, гибкий и изменяемый в режиме установки и фиксации, несколько коаксонов можно подключить параллельно для получения нескольких раз Выходная мощность, и вращающийся вал может быть заменен любой длиной самостоятельно, что является предварительной разработкой продукта, DIY лучший выбор для изготовления всех видов моделей Игрушек и небольших Генераторы.

Чертежи этого продукта приведены только для справки. Детали могут варьироваться при итеративном обновлении и оптимизации продукта. Обратите внимание.

Этот продукт использует процесс резки и приемки с ЧПУ, с высокой степенью интеграции корпуса, хороший координационный эффект, матовая поверхность, высокая эффективность работы, плавная работа, высокая предельная скорость вращения, И может также использоваться для изготовления многоосевого беспилотного летательного аппаратаСамолет, Подходит для клиентов, которые обращают внимание на работоспособность.

Параметры изделия:
Размеры: диаметр:85*30 мм
Вес: около300 г
Диаметр основного вала8 мм
Статор: диаметр65* Толщина10 мм
Без нагрузки кВ:230 об/в
Максимальная скорость вращения без нагрузки:5500 об/мин при 24 В постоянного тока
Максимальная мощность:>200 Вт@ Load 18-дюймовый складной пропеллер
Длина свинца:30 см
Материал свинца:18AWGСиликоновый провод
Угол зала:120Степень

Параметры материала:
Лист кремниевой стали: толщина одного листа составляет 0,5, а толщина нескольких листов-10 мм
Количество магнитов:Используется 16 высокопроизводительных магнитных сталей для моторов (N42H устойчив к высокой температуре 120 градусов Цельсия)
Линия упаковки краски: диаметр проволоки составляет 0,2-2,0, каждый слот можно намотать на 10-70 оборотов, всего 12 слотов
Логарифм слота: 12N16P,12N14P, звездное или треугольное соединение

Схема намотки 12N16P:

Схема намотки 12N14P:

Ссылка на данные обмотки(Скорость звездного соединения 3000 об/мин):

Если он используется для изготовления бесщеточного двигателя постоянного тока, подключения приводной пластины или электрического регулятора и при условии определенного напряжения, пожалуйста, определите количество разворотов в соответствии с вышеуказанной таблицей, А затем определить диаметр проволоки. В принципе, чем больше диаметр провода, тем больше будет крутящий момент, и мощность платы привода и блока питания также будет увеличиваться синхронно.
Если он используется как Динамо, его не нужно водить. Вместо этого он подключается к трехфазному выпрямительному мосту для преобразования его в постоянный ток. Во-первых, количество разворотов определяется в соответствии со скоростью вращения, крутящим моментом верхней мощности и выходным напряжением и. Для получения конкретных данных см. Таблицу данных обмотки выше для самопроверки..

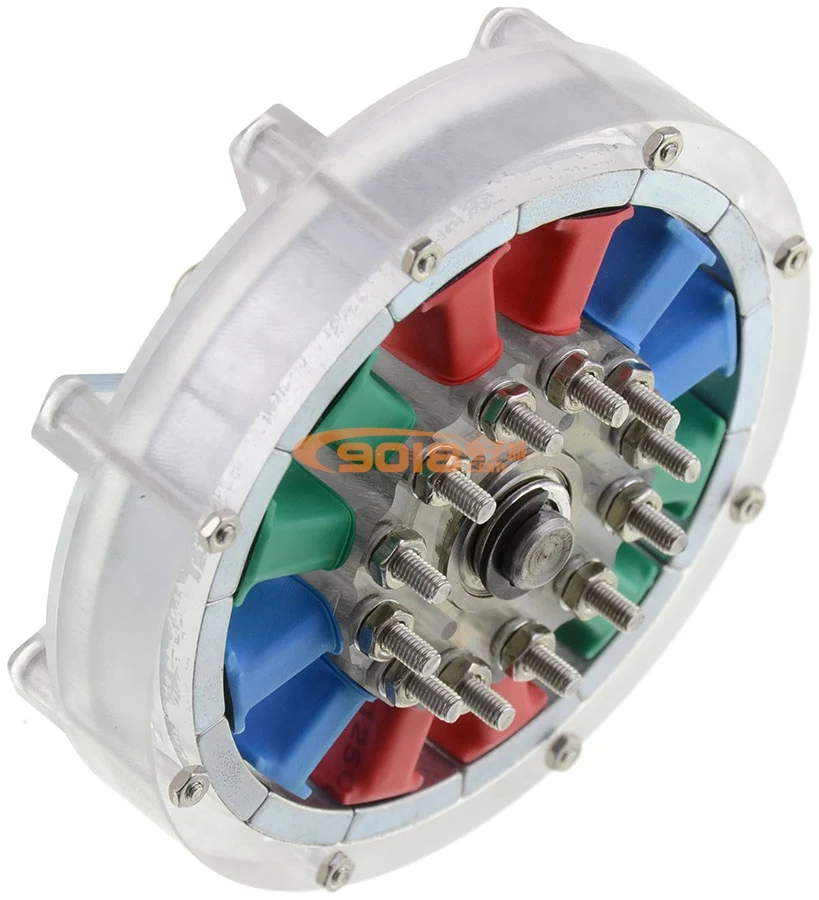

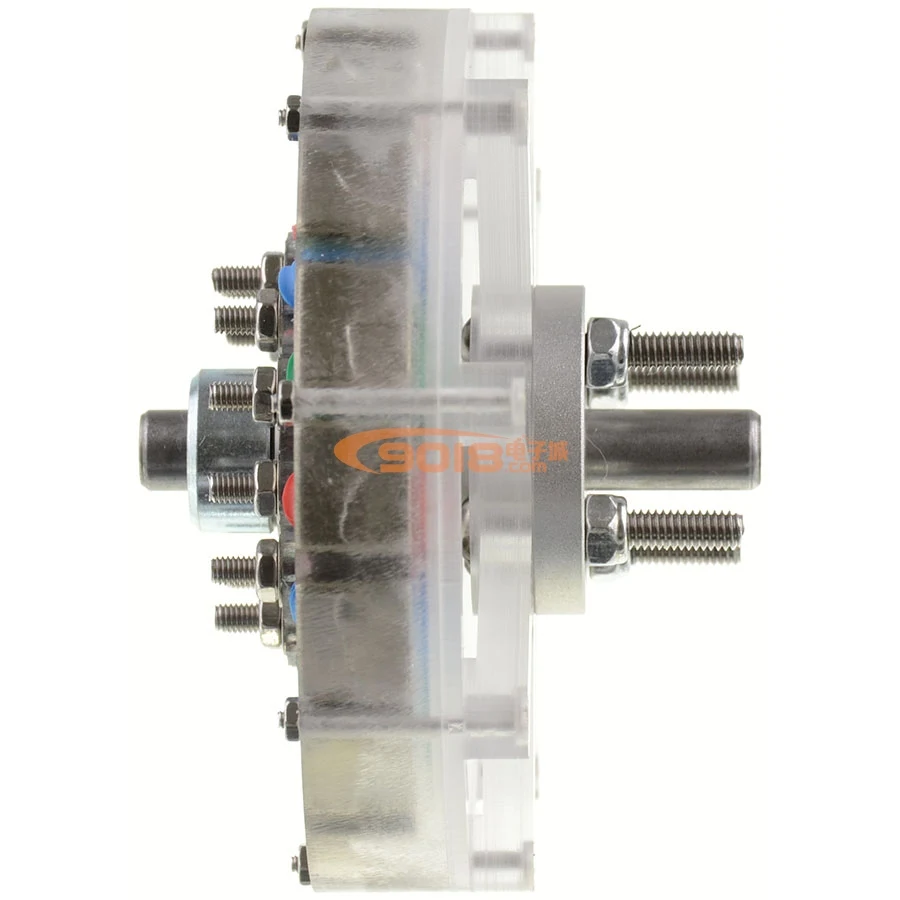

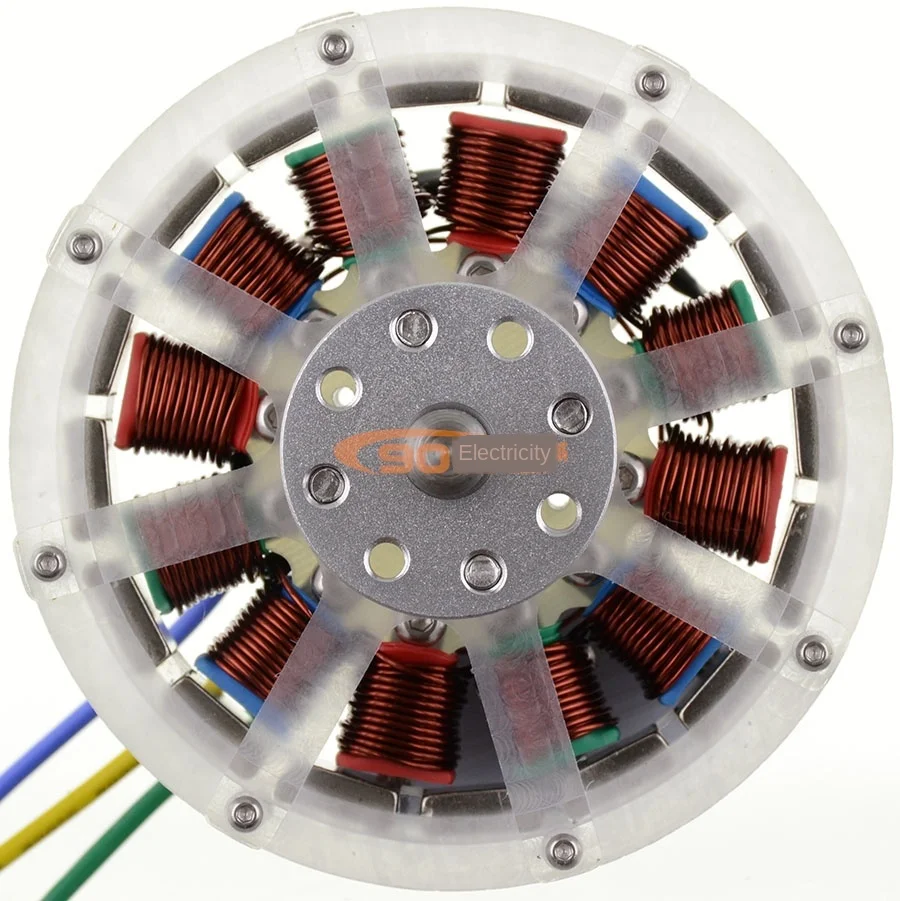

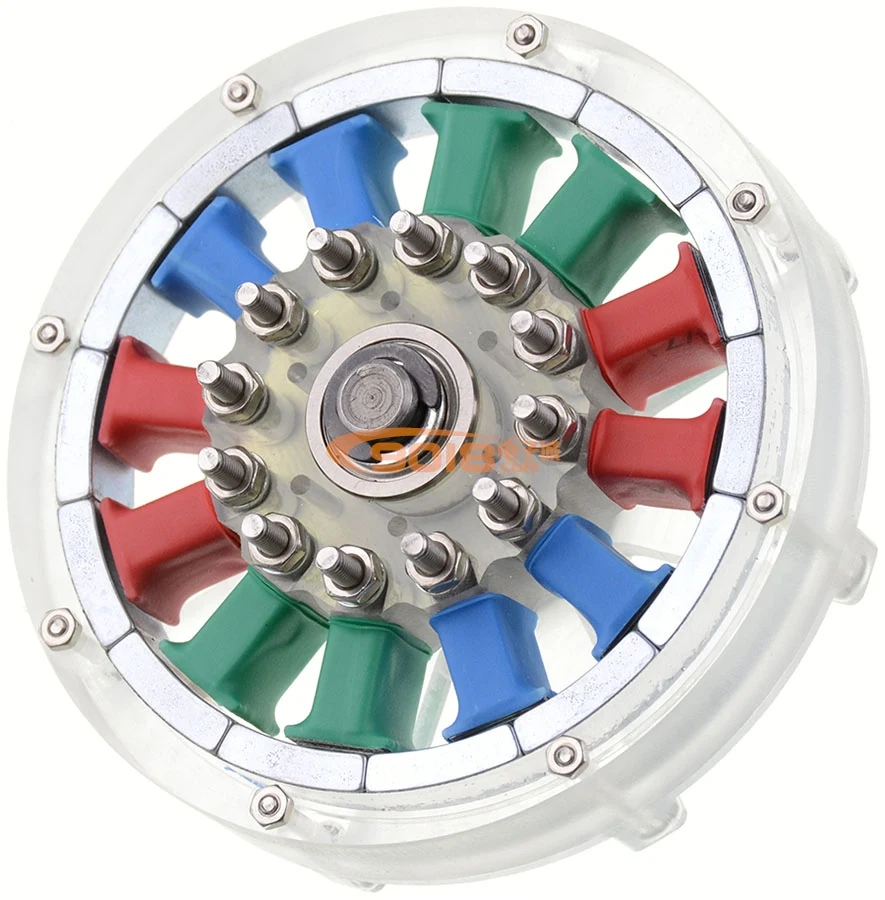

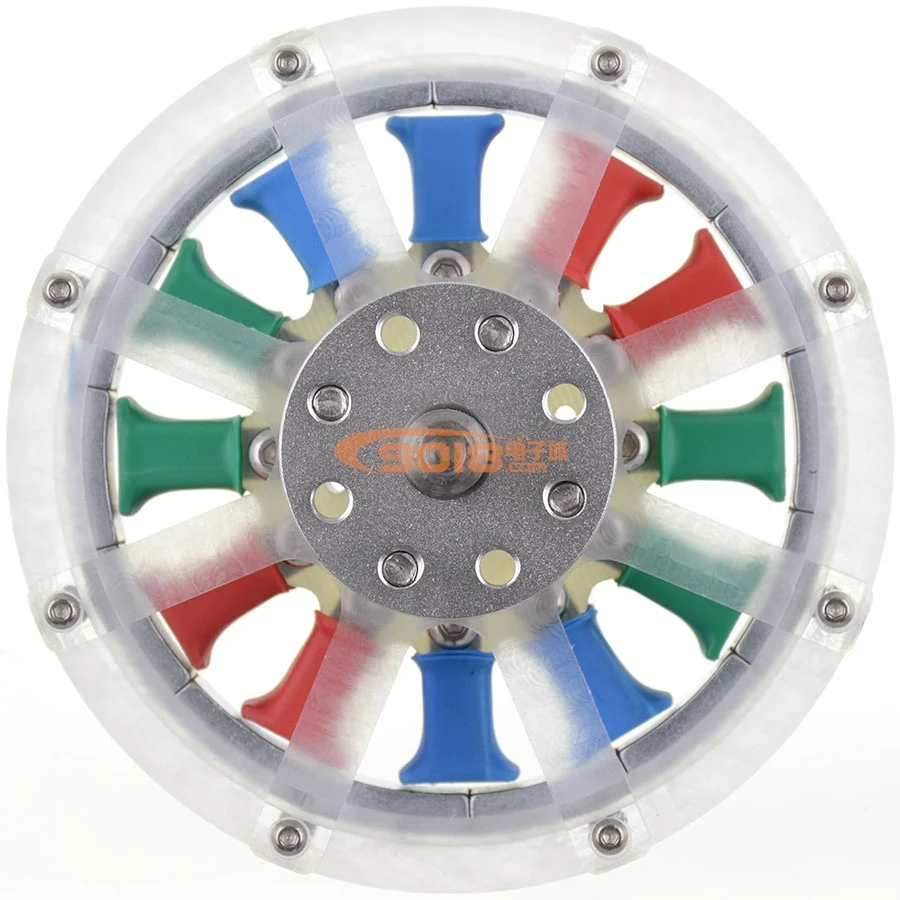

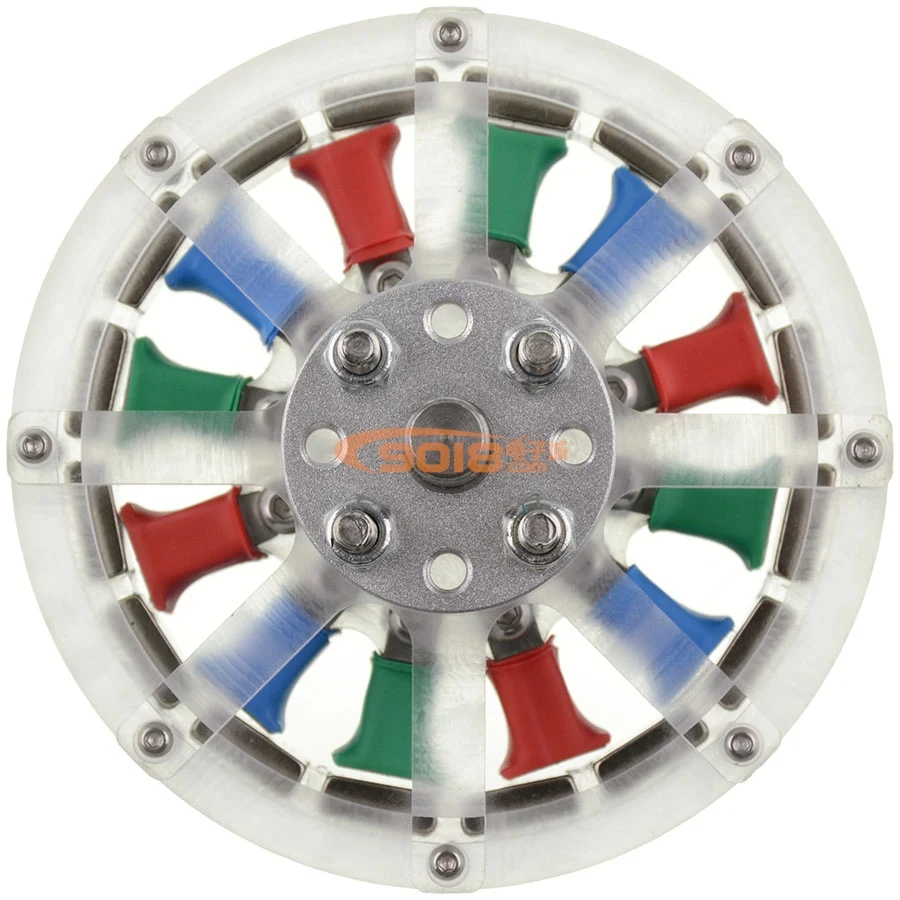

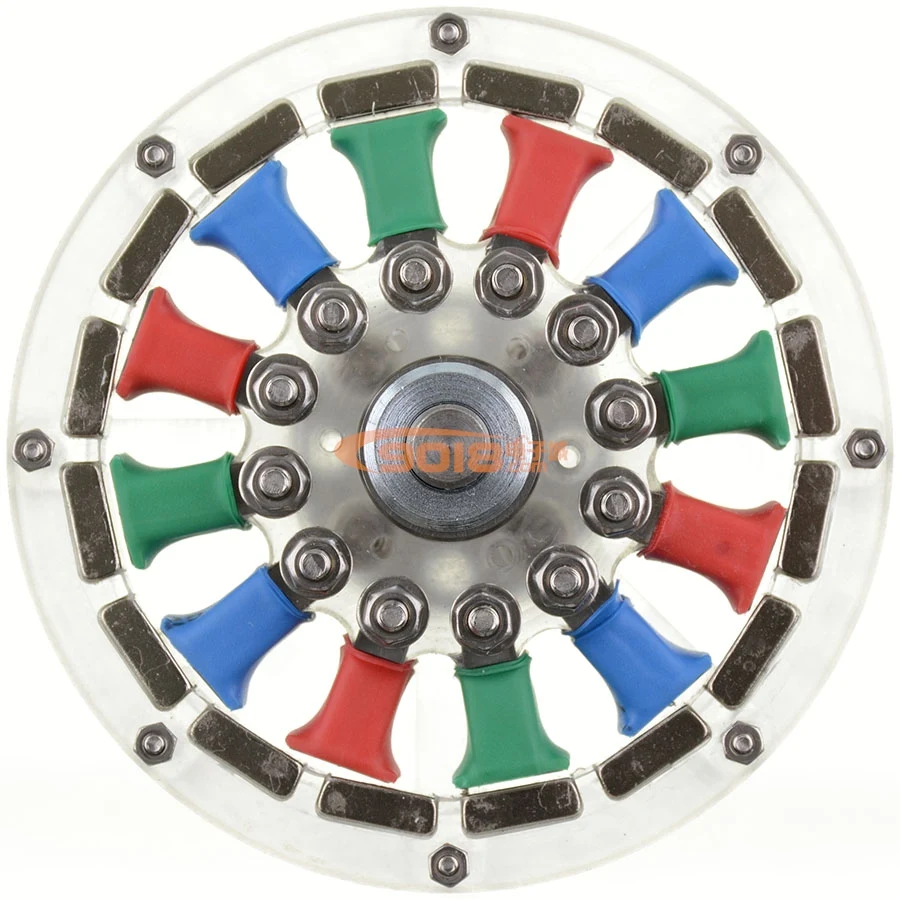

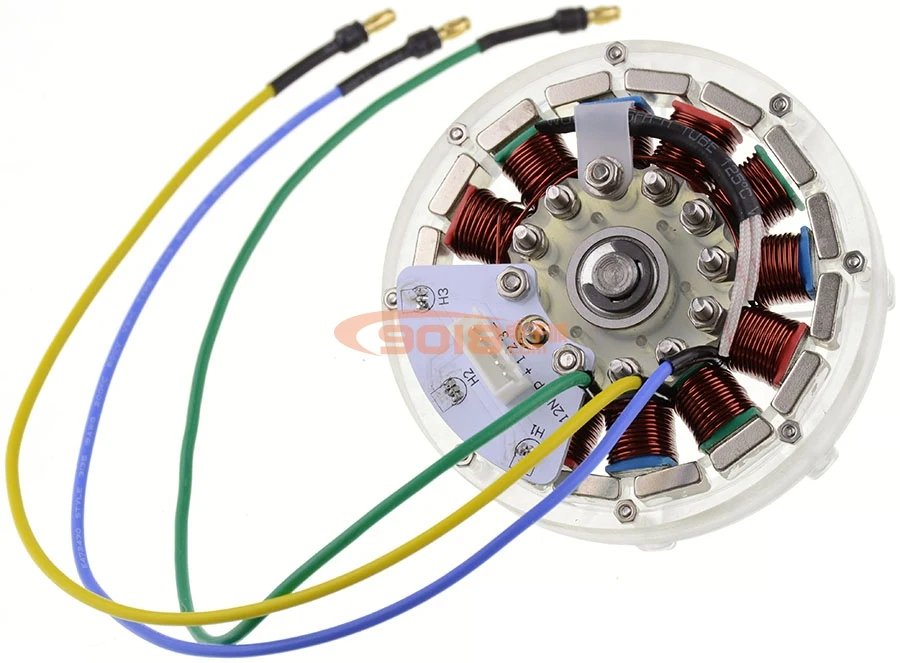

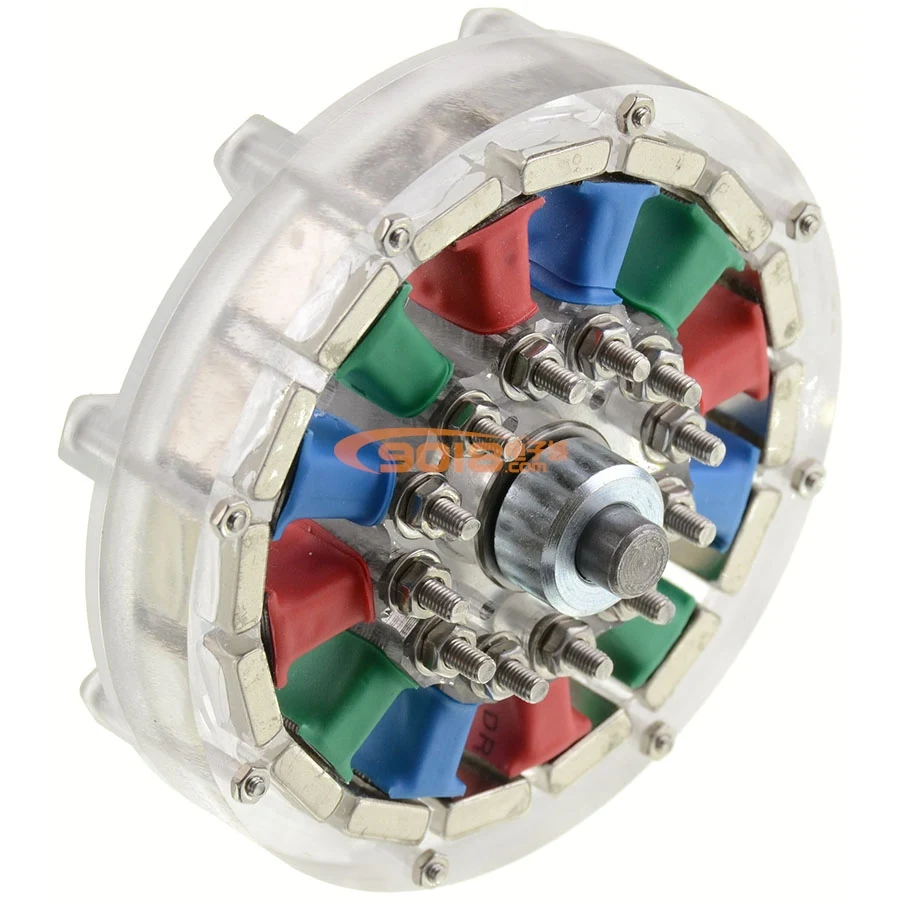

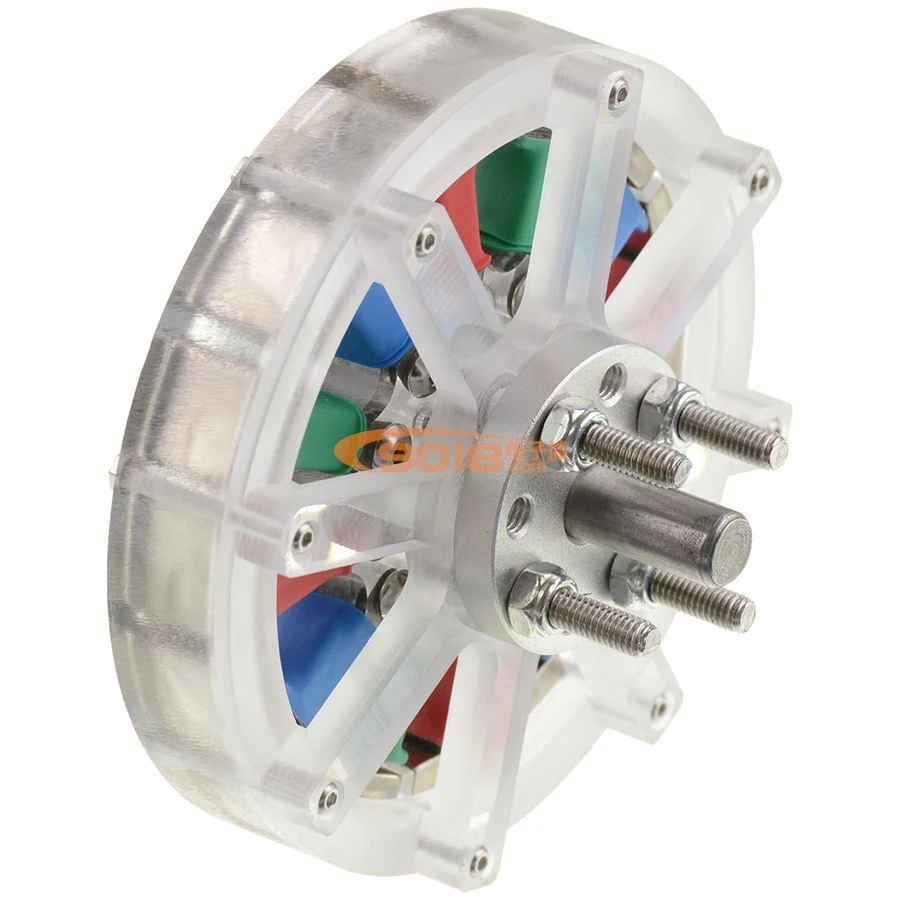

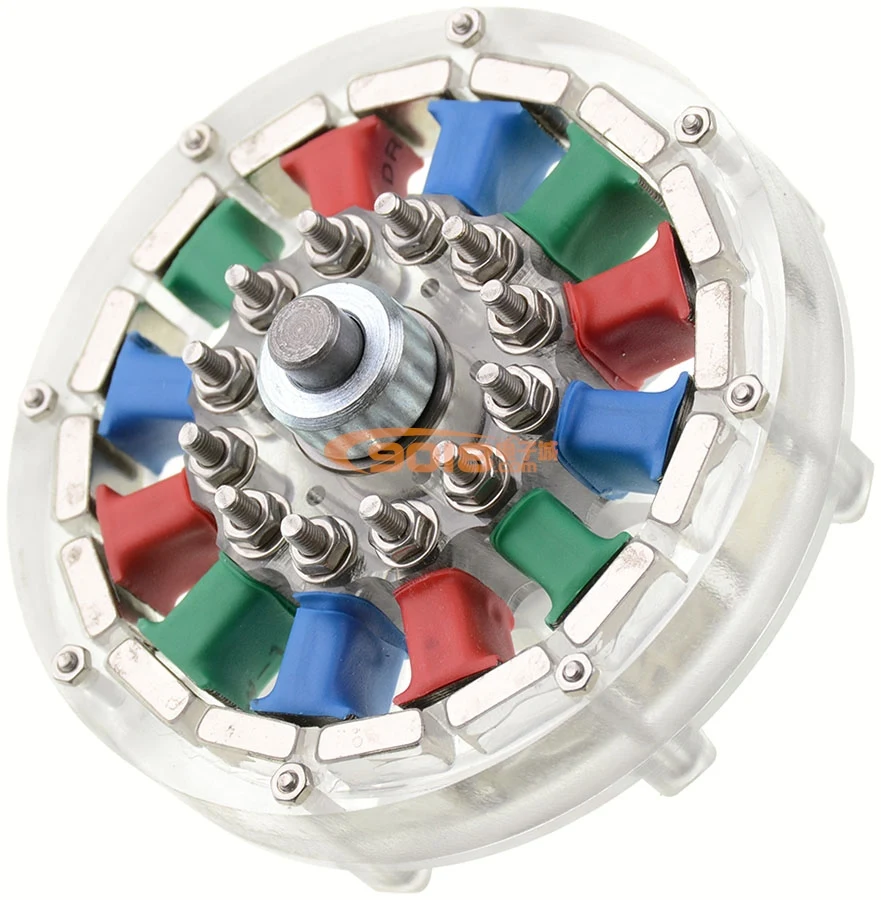

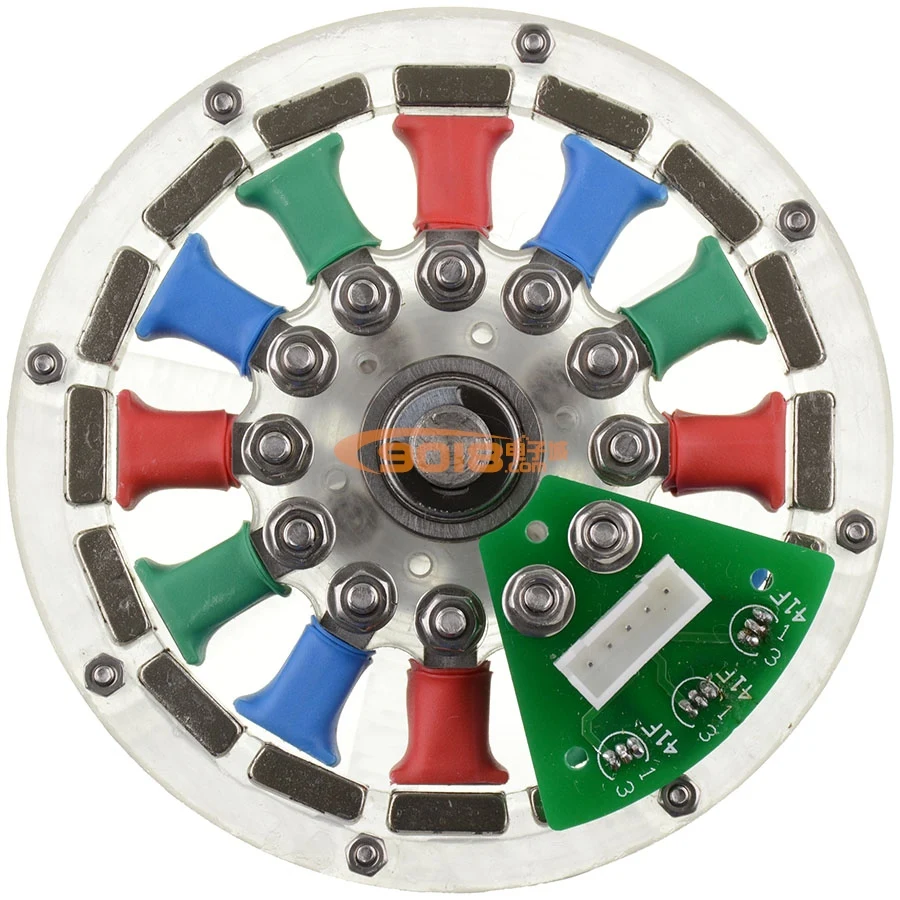

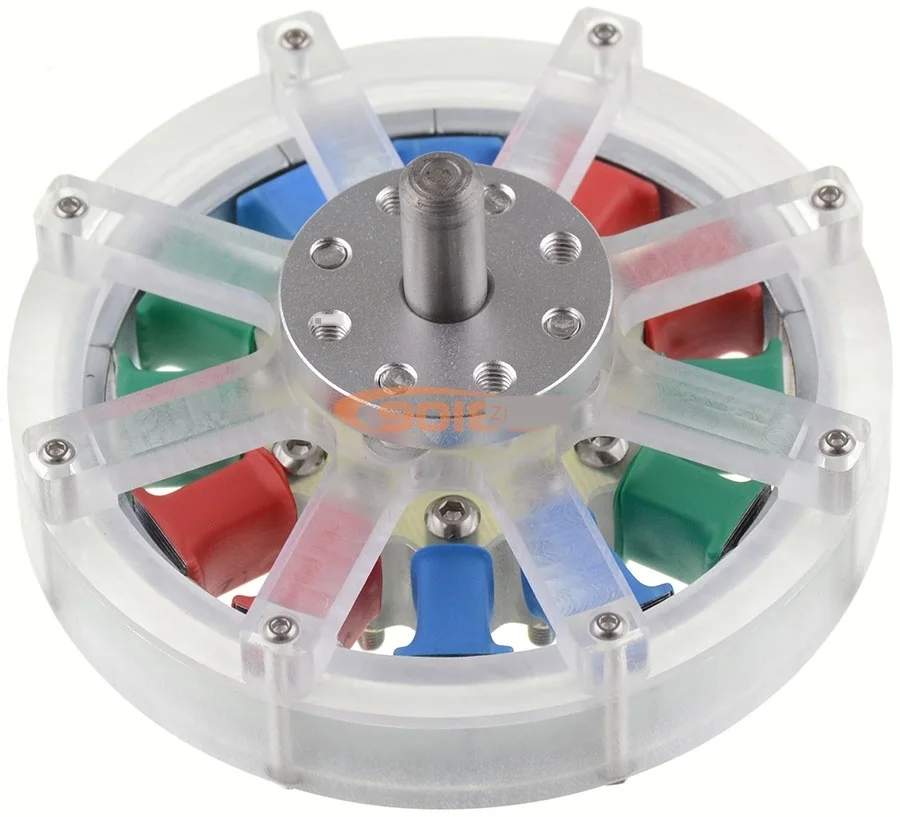

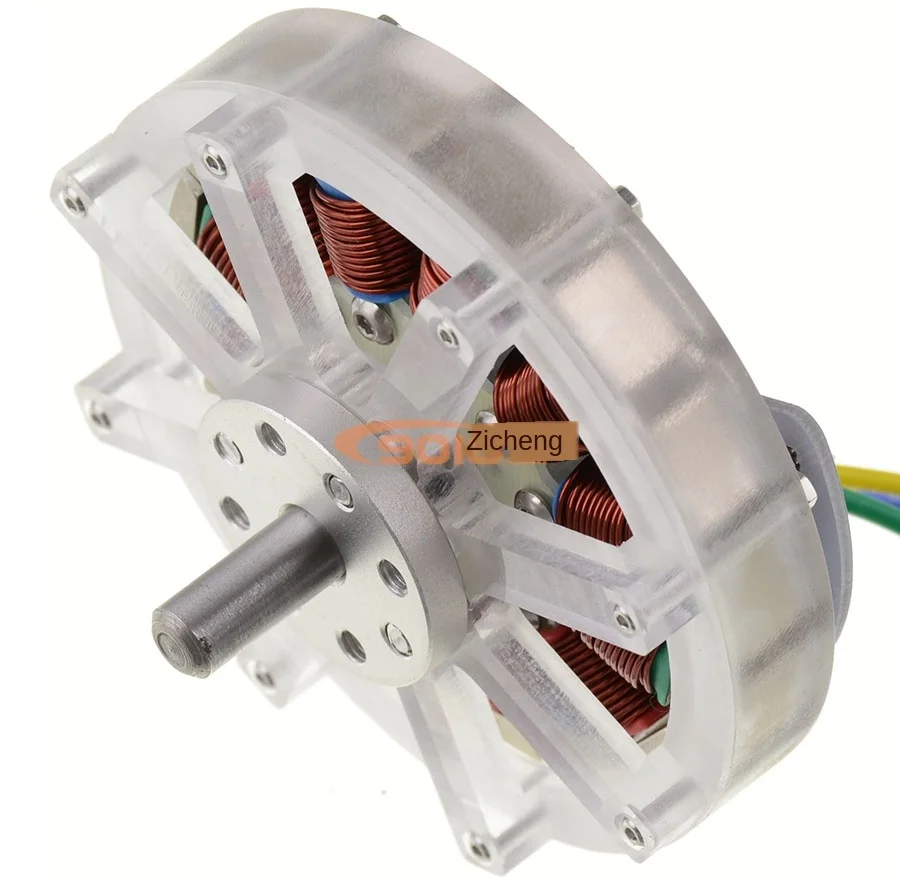

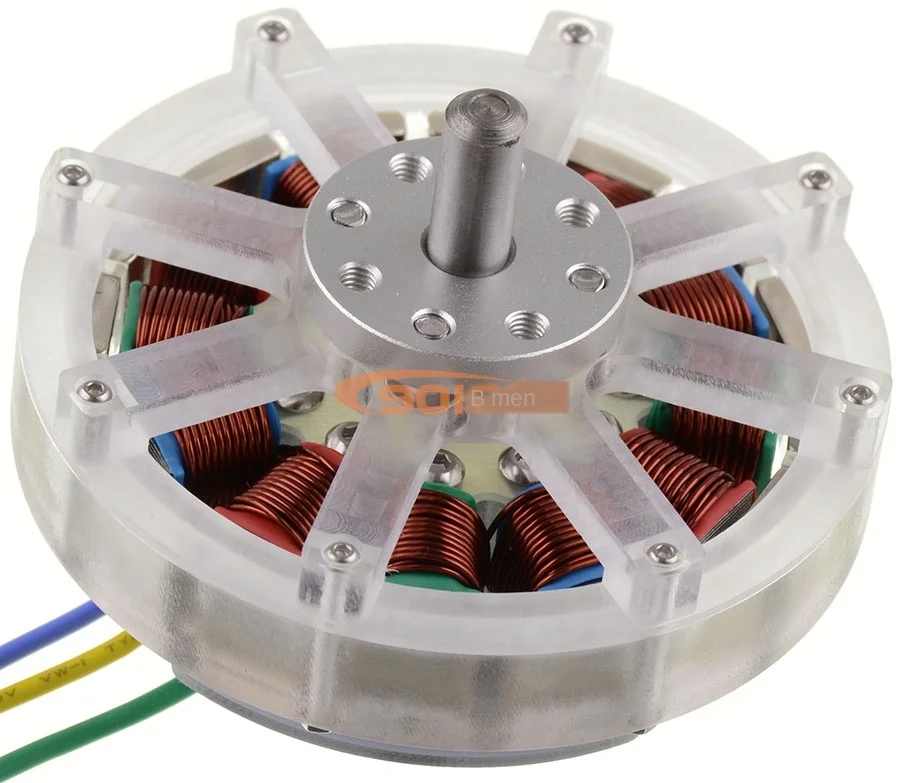

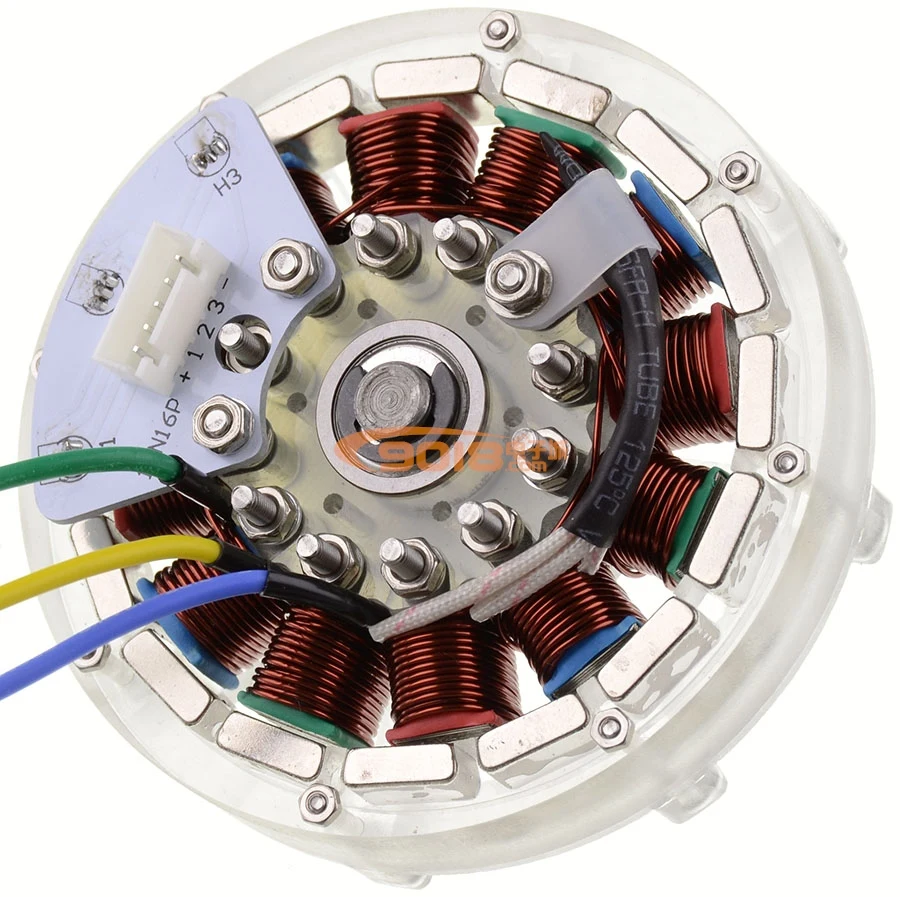

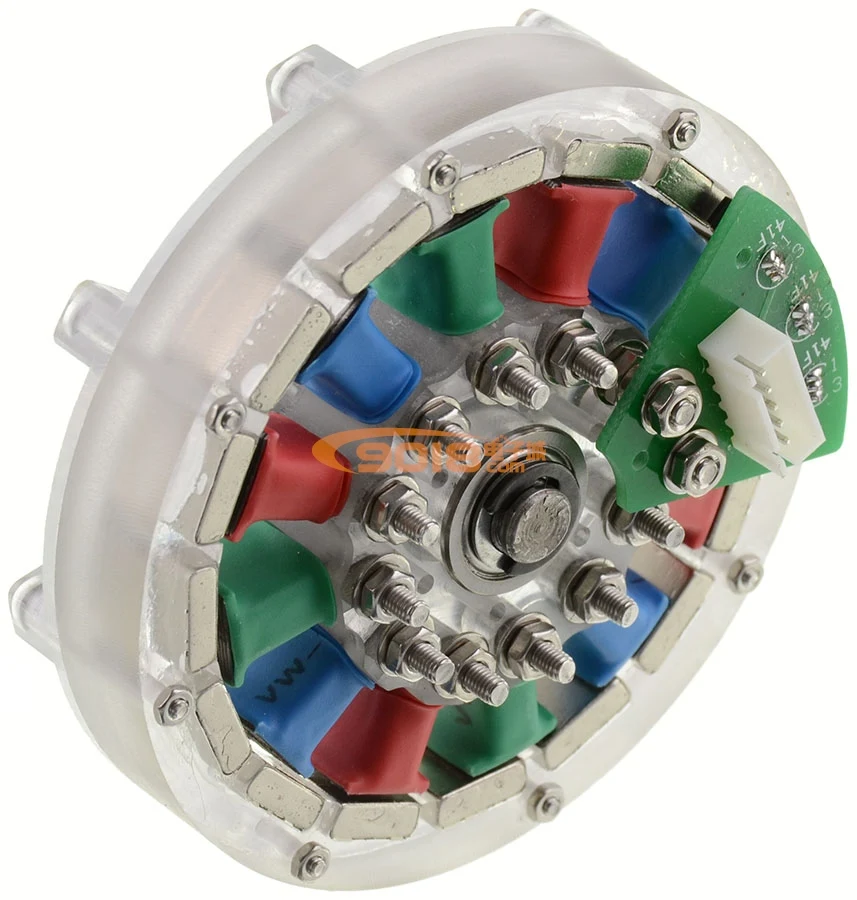

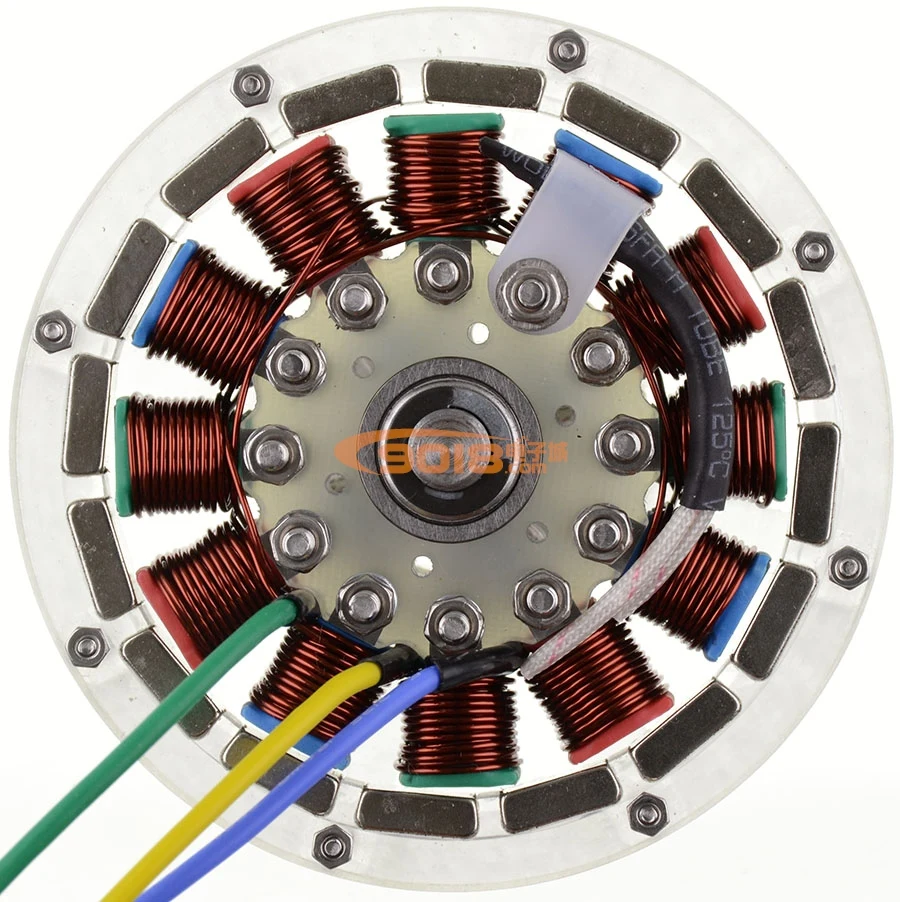

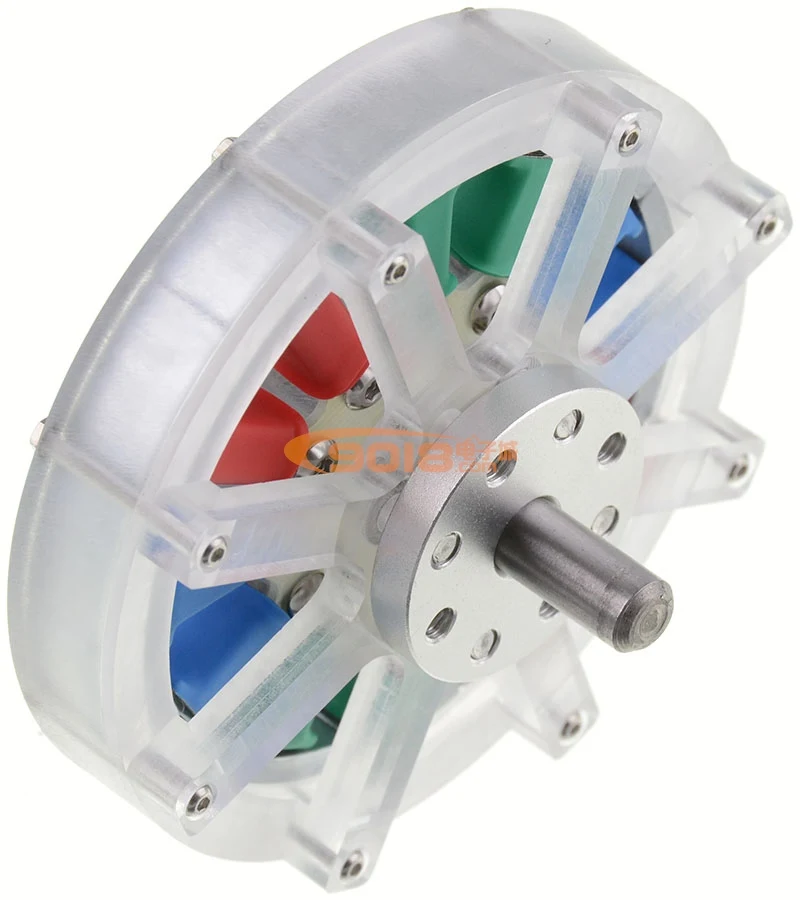

Ниже приведены изображения товара 12N14P:

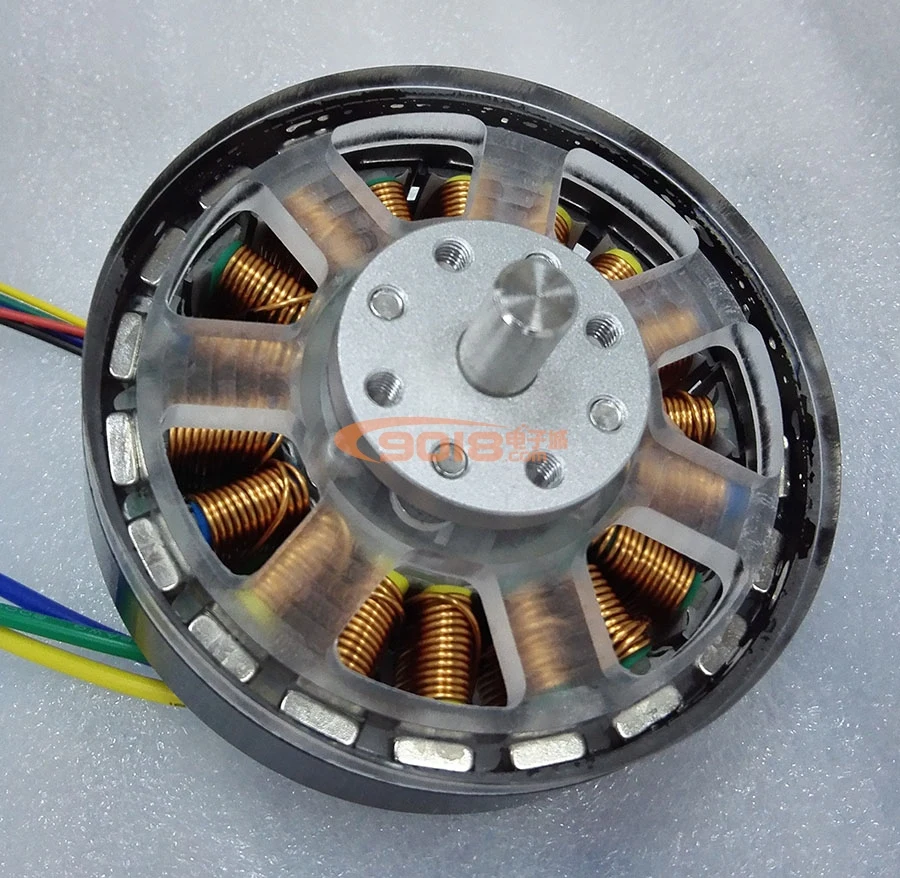

Ниже приведен новый тип обновления в 2019 году с лучшей производительностью и лучшим эффектом:

Этот продукт использует стандартизированную конструкцию магнитной цепи, а цепь, образованная Магнитным потоком чехол и статор, эффективно улучшает электромагнитный крутящий момент и благодаря отличной комбинации слотов полюса, максимальная Комплексная производительность двигателя. Статор принимает Холл встроенный слот позиционирования дизайн, который позволяет компоненты ХоллаТочныйТочное измерение положения ротора позволяет сделать трехфазную обмотку бесщеточным реверсом более точной и обеспечить постоянную работу двигателя вперед и назад.

Параметры изделия:
Слот полюса: 18 слотов и 20 полюсов
Размер: диаметр 78 * толщина 36 мм (без учета вала)
Вес: около 350 г
Диаметр вала: 8 мм, вал 12 мм
Статор: диаметр 67 * толщина 10 мм
Постоянная скорость (кВ):125 об/в
Максимальная скорость вращения без нагрузки:3000 об/мин при 24 В постоянного тока
Данные обмотки: диаметр проволоки 0,7*14 витков * 18 слотов
Номинальная мощность: около 100 Вт
Длина грифеля: 30 см
Материал грифеля: силиконовый провод 18AWG
Угол зала: 120 градусов

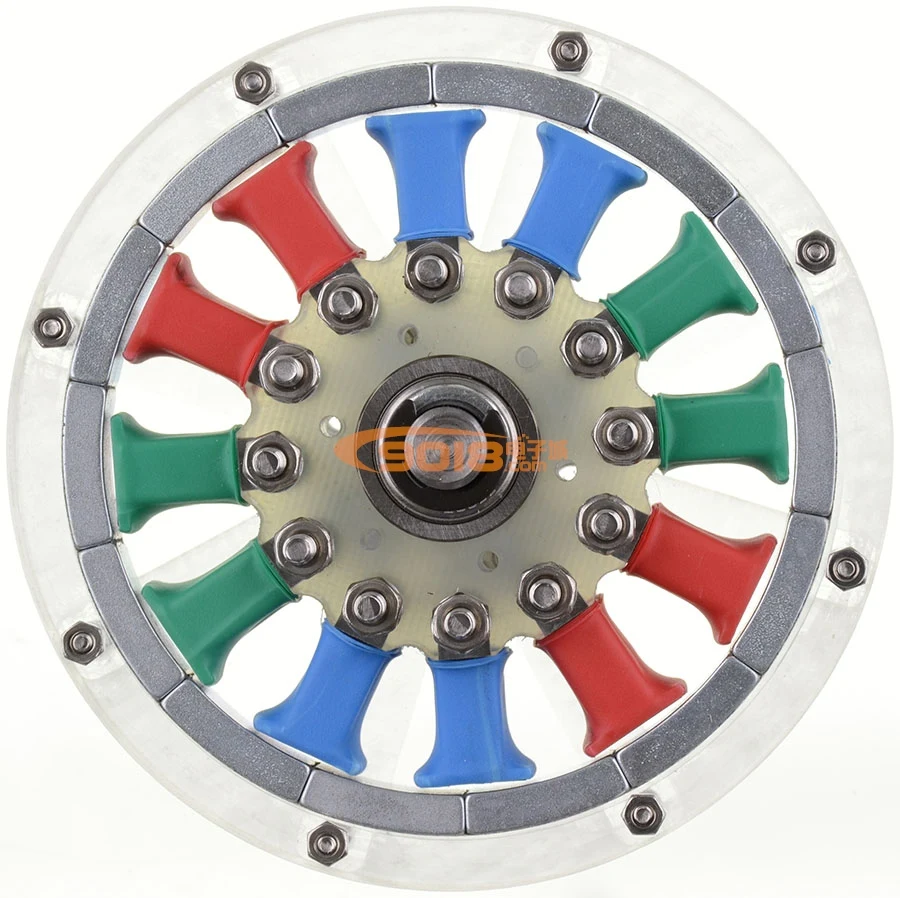

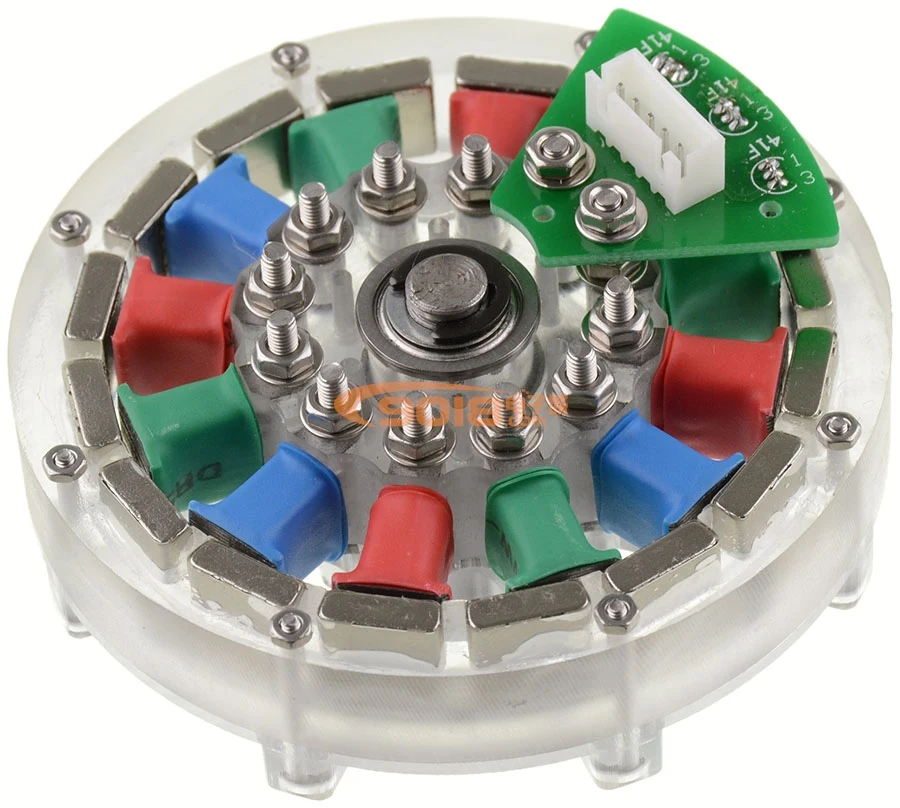

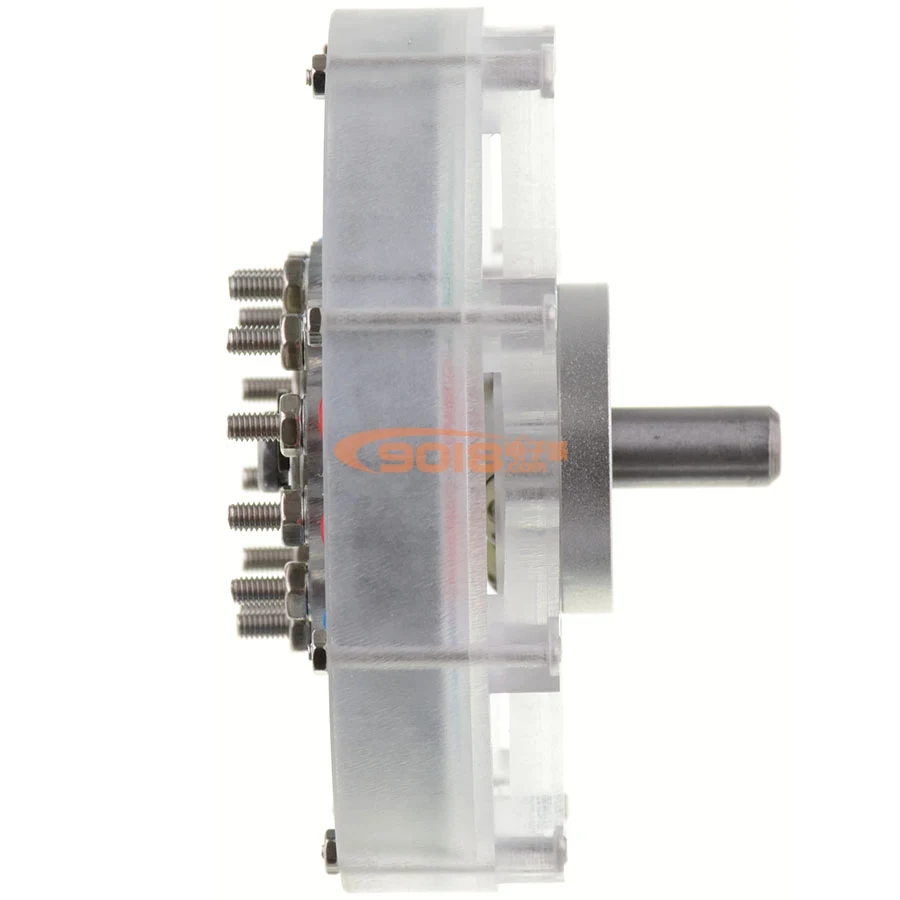

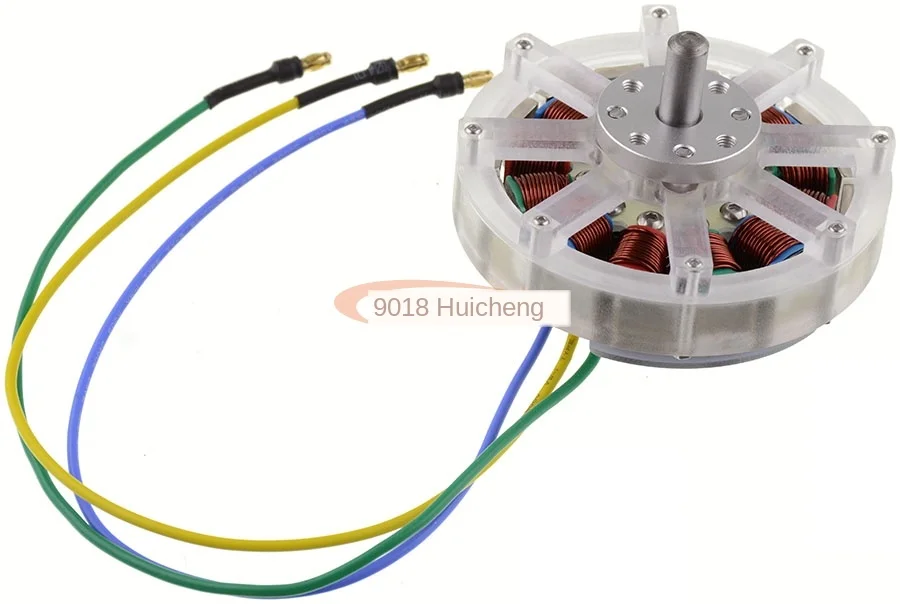

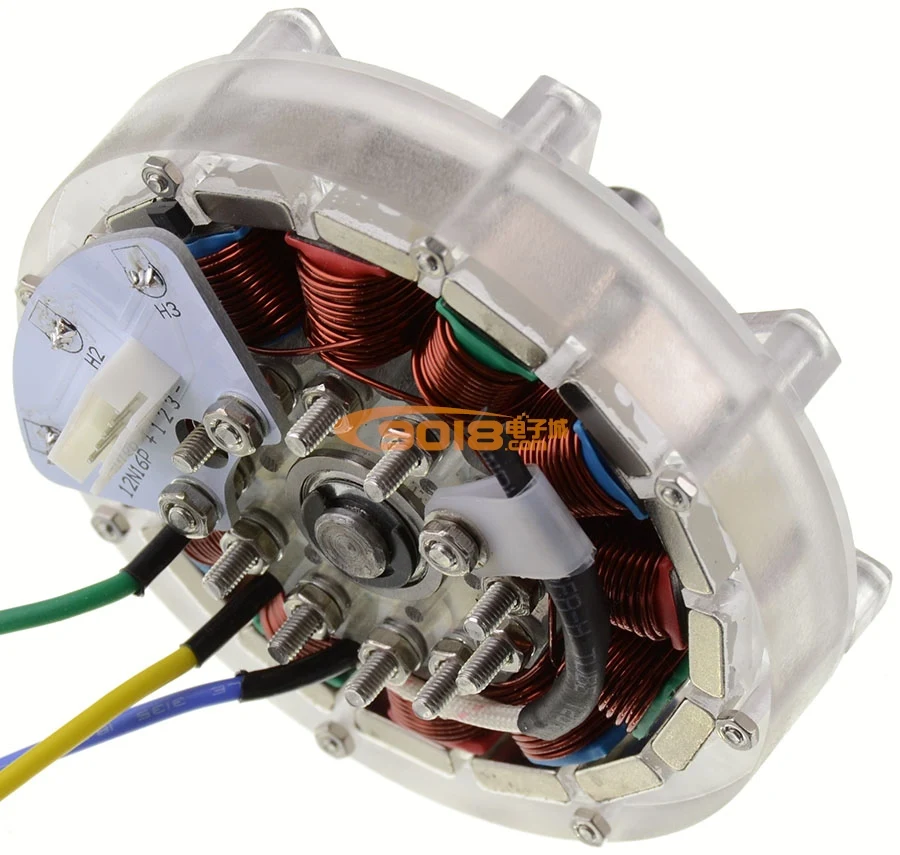

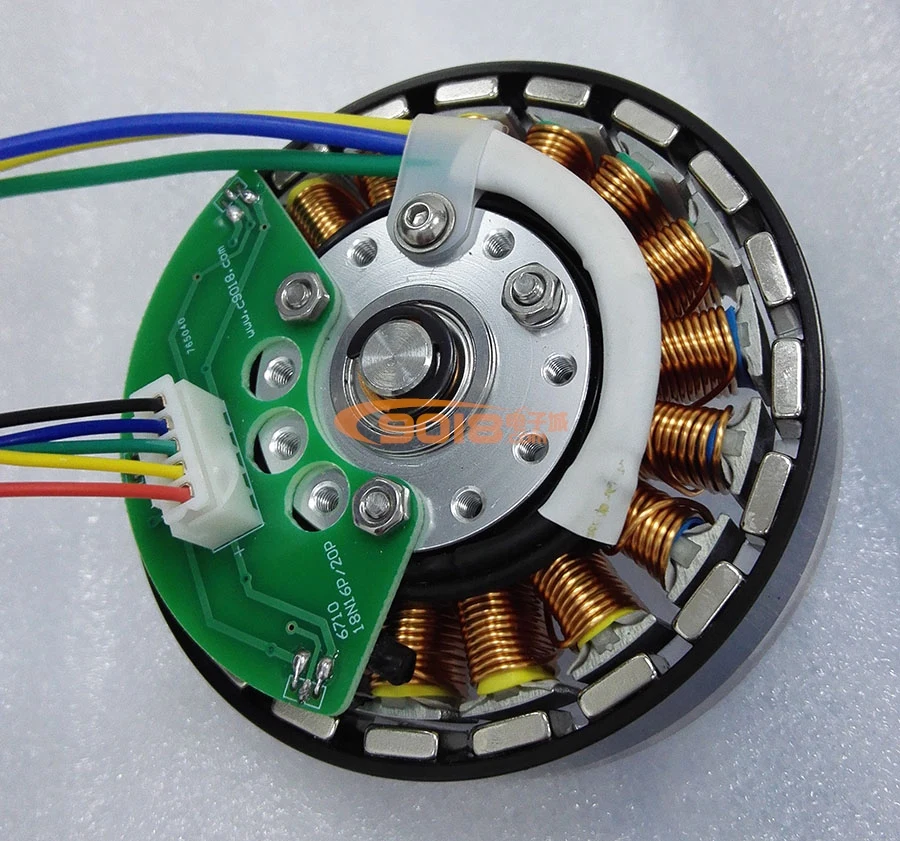

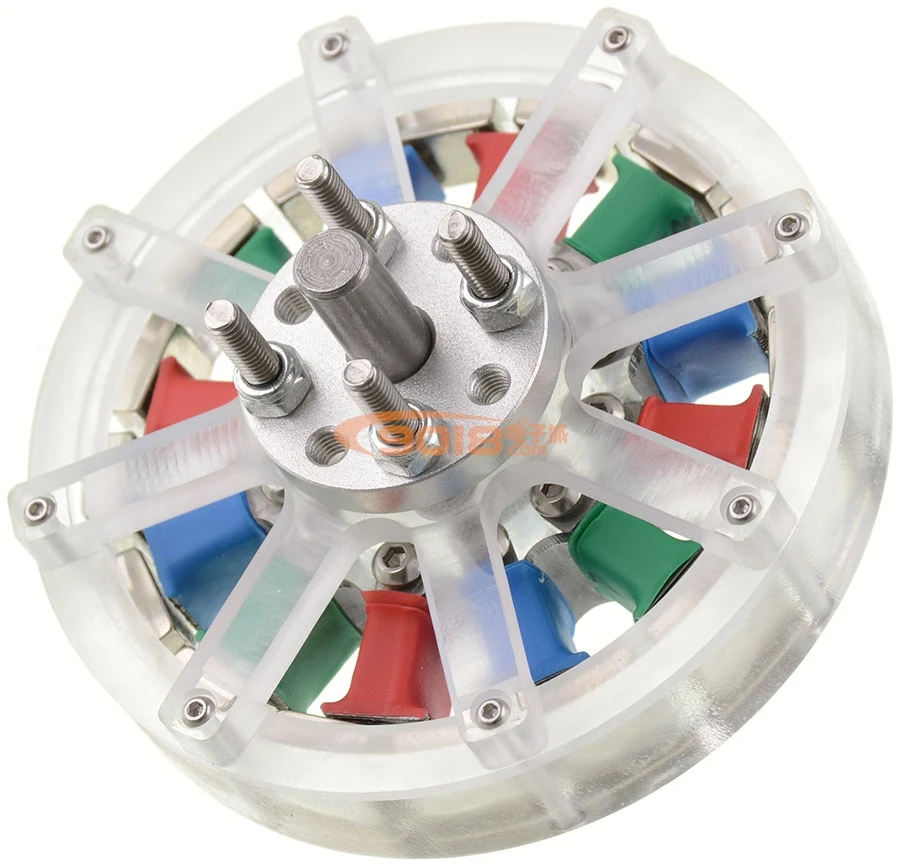

Изображение товара:
