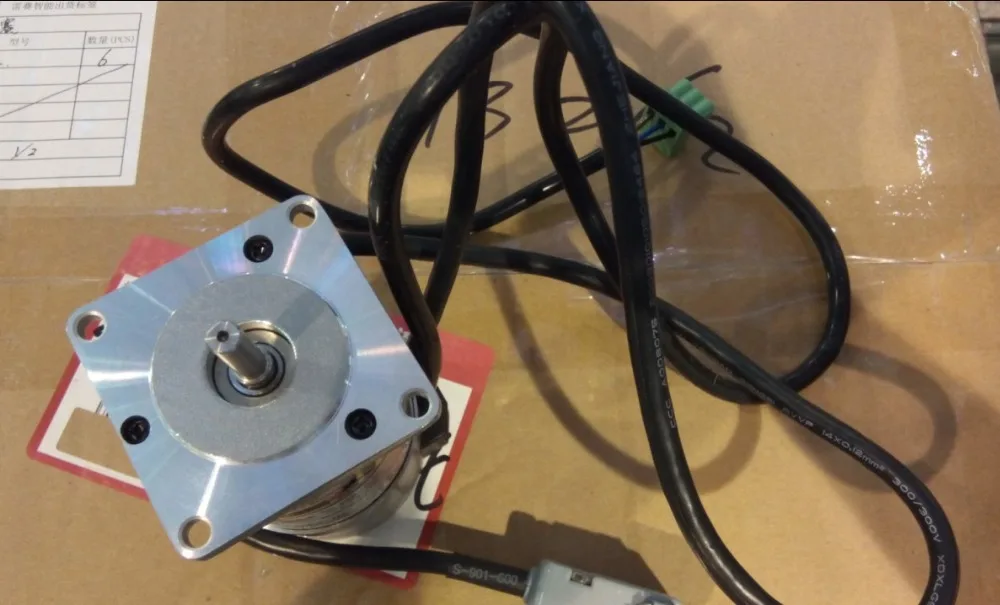

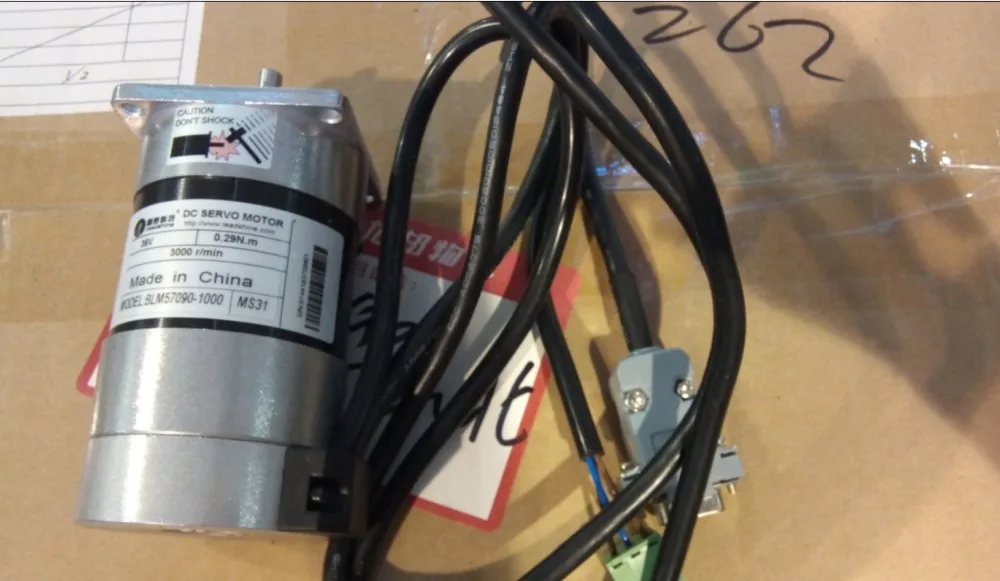

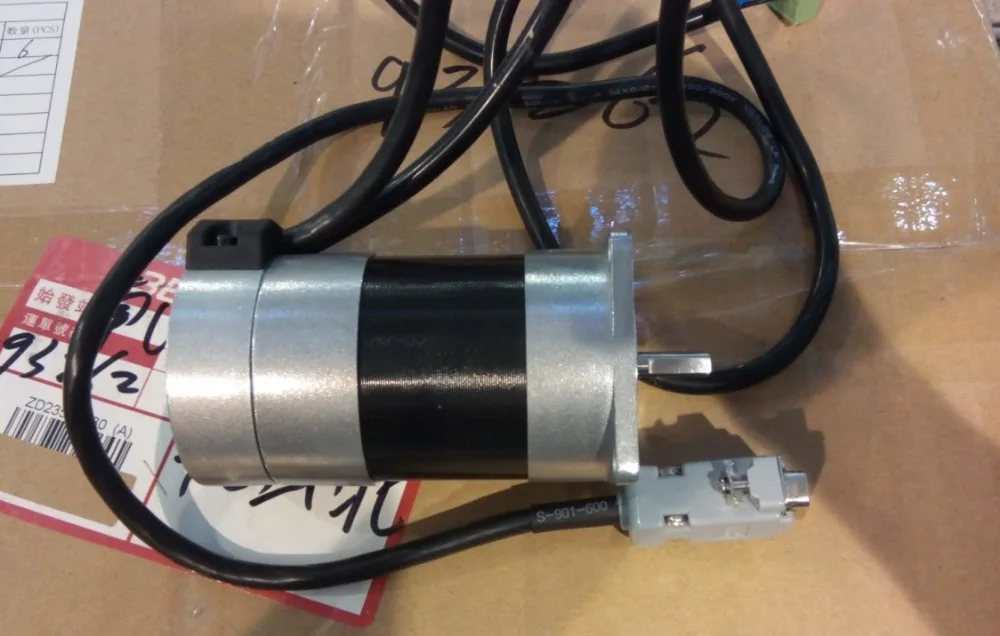

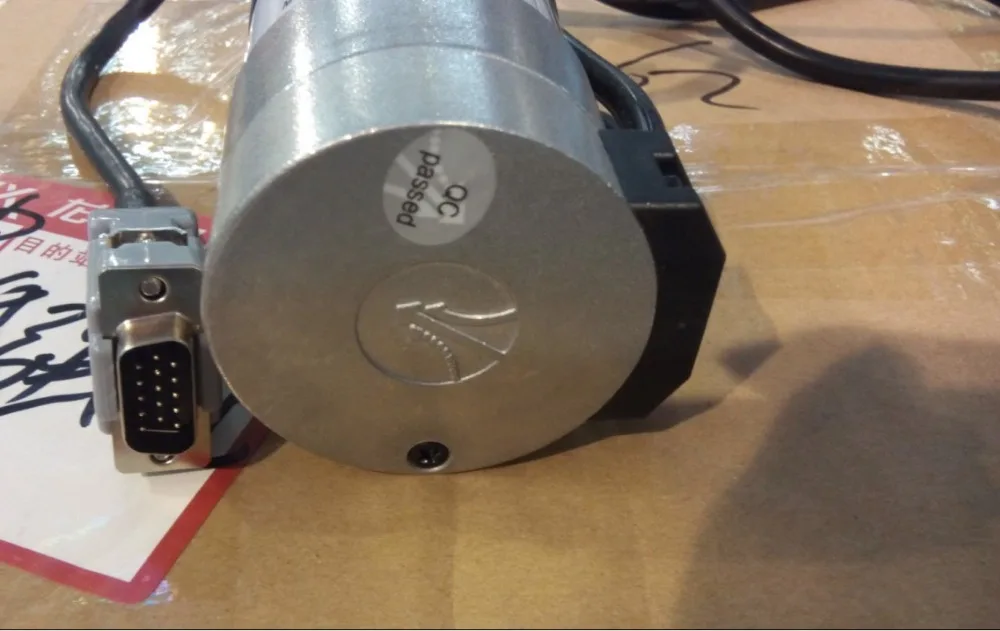

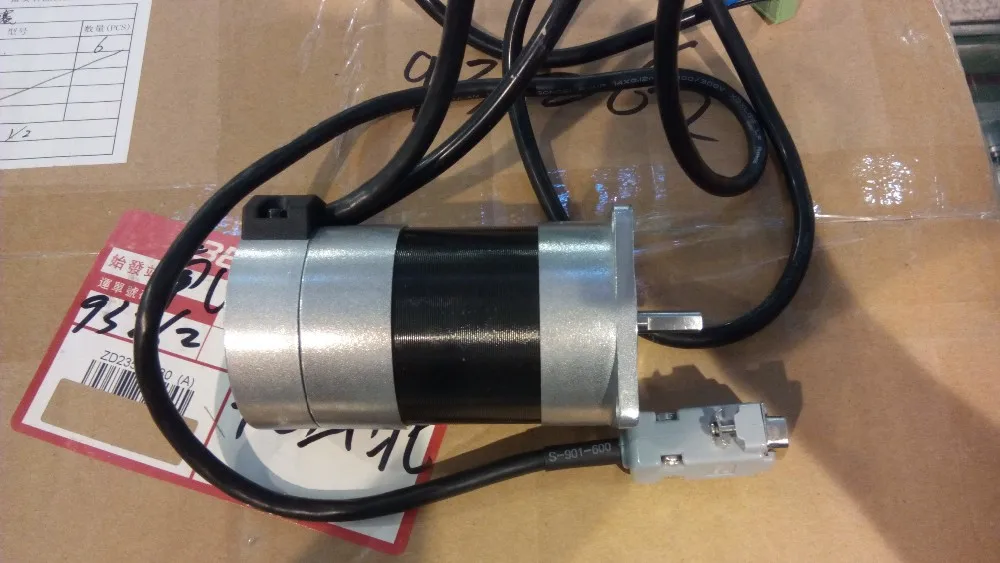

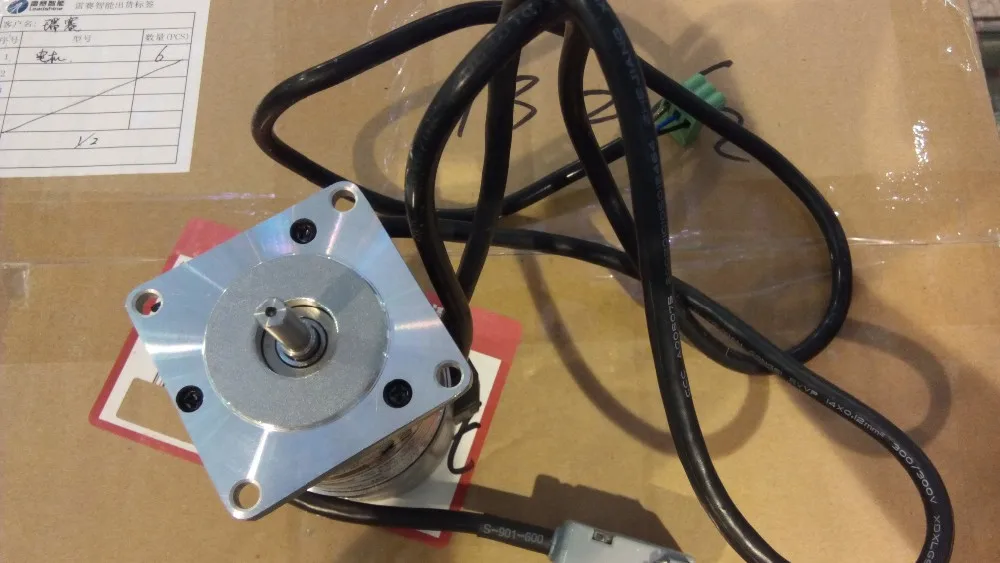

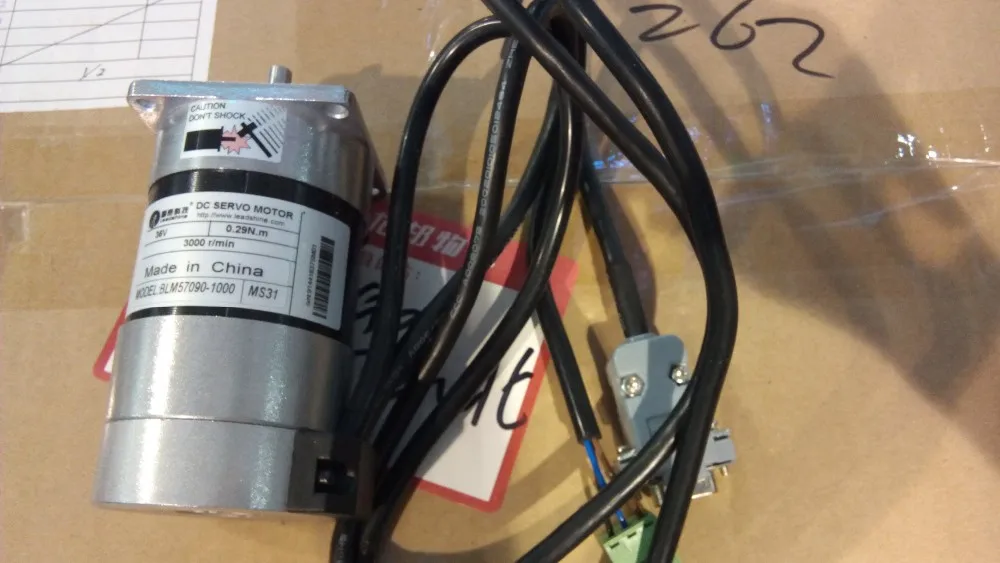

90 Вт новые двигатели Leadshine серии BLM57090-1000 рабочие параметры 36 В постоянного тока 3.45A до 10.35A для серводвигателя: ACS606



В нашем магазине есть много видов продуктов контроля движения, включая продукты CNC, если вы готовы, пожалуйста, сообщите нам, что вам нужно, мы найдем его для вас, пока вы не будете удовлетворены, У нас также есть техническая поддержка, поэтому если у вас есть какие-либо вопросы, пожалуйста, сообщите нам, Тогда мы можем предложить вам цену, спасибо





Особенности:



Подключение обмотки: Дельта-соединение Датчик Холла: 120 градусов Трехфазный: 3 Радиальная игра вала: 0,025 мм Осевой вал: 0,025 мм @ 460 г Пары полюсов (-): 2 Допустимая радиальная нагрузка: 75N @ 20 мм от фланца Допустимая осевая нагрузка: 15N Уровень изоляции: класс B Прочность изоляции: 500 В постоянного тока в течение одной минуты Сопротивление изоляции: 100 м Ом

Введение:





Двигатели серии BLM Leadshine являются высокоэкономичными бесщеточными серводвигателями постоянного тока. Номинальная скорость составляет 3000 об/мин для двигателей серии BLM и 4000 об/мин для серии 57BL. Стандартная модель включает в себя Стандартный 1000 линейный кодировщик с дифференциальными кодовыми сигналами (a, B, Index) и датчики Холла со стандартными сигналами Холла (U, V, W).

При использовании серводвигателей серии Leadshine ACS двигатели серии BLM и 57BL могут отвечать требованиям многих приложений, требующих скорости от 1 об/мин до 4000 об/мин. Они могут предложить AC-servo-like производительность, такие как высокая скорость, высокая точность, низкий уровень шума двигателя и низкая производительность нагрева, в то время как по цене обычных шаговых систем. Двигатели серии BLM оснащены фланцевыми двигателями, а крепления совместимы с шаговыми двигателями NEMA23. Серия 57BL-это винтовые моторы.



Технические характеристики:













Нет.	Параметры	BLM57025	BLM57050	BLM57090	BLM57130	BLM57180	57BL180
1	Номинальное напряжение (В постоянного тока)	24	24	36	36	36	36
2	Номинальная Мощность (Вт)	25	50	90	130	180	180
3	Номинальный крутящий момент (Н. М)	0,08	0,16	0,29	0,41	0,57	0,43
4	Пиковый крутящий момент (Н. М)	0,24	0,48	0,87	1,23	1,71	1,27
5	Номинальная скорость (об/мин)	3000	3000	3000	3000	3000	4000
6	Номинальный ток (А)	1,6	3	3,45	5,3	6,7	7
7	Пиковый ток (А)	4,8	9	10,35	15,9	20	20,5
8	Высокий крутящий момент конст. (Н. М/А)	0,05	0,053	0,084	0,078	0,085	0,063
9	Задняя панель EMF Const. (V/KRPM)	5,2	5,55	8,8	8,2	8,9	6,6
10	Сопротивление (Ом)	1,73	0,88	1,35	0,63	0,9	0,35
11	Индуктивность (mH)	3,36	2,2	4,1	2,17	2	1
12	Инерция (кг x 10-4)	30	75	119	173	230	230
13	Длина двигателя (мм)	45	55	75	95	115	115
14	Масса (кг)	0,25	0,5	0,75	1	1,25	1,25

Проводка:



Нет.	Цвет	Провод Размеры	Название	Описание продукта:
1	Красный	UL 1007 26 AWG	Vcc	Потребляемая мощность зала (+ 5 В)
2	Синий		Зале	Зал Сенсор A
3	Зеленый		Цех B	Зал Сенсор B
4	Белый		Зал C	Зал Сенсор C
5	Красный		GND	Мощность GND зала
6	Синий	UL 1007 20 AWG	Фазы	Катушка двигателя, фаза А
7	Зеленый		Фазы B	Катушка двигателя, фаза B
8	Белый		Фазы C	Катушка двигателя, фаза C





Механический:
