RU доставка! Набор контроллеров CNC 3 оси Nema 34 шаговый двигатель 116 мм 1230oz in (двойной - купить

Купить RU доставка! Набор контроллеров CNC 3 оси Nema 34 шаговый двигатель 116 мм 1230oz in (двойной



Посылка включает в себя:

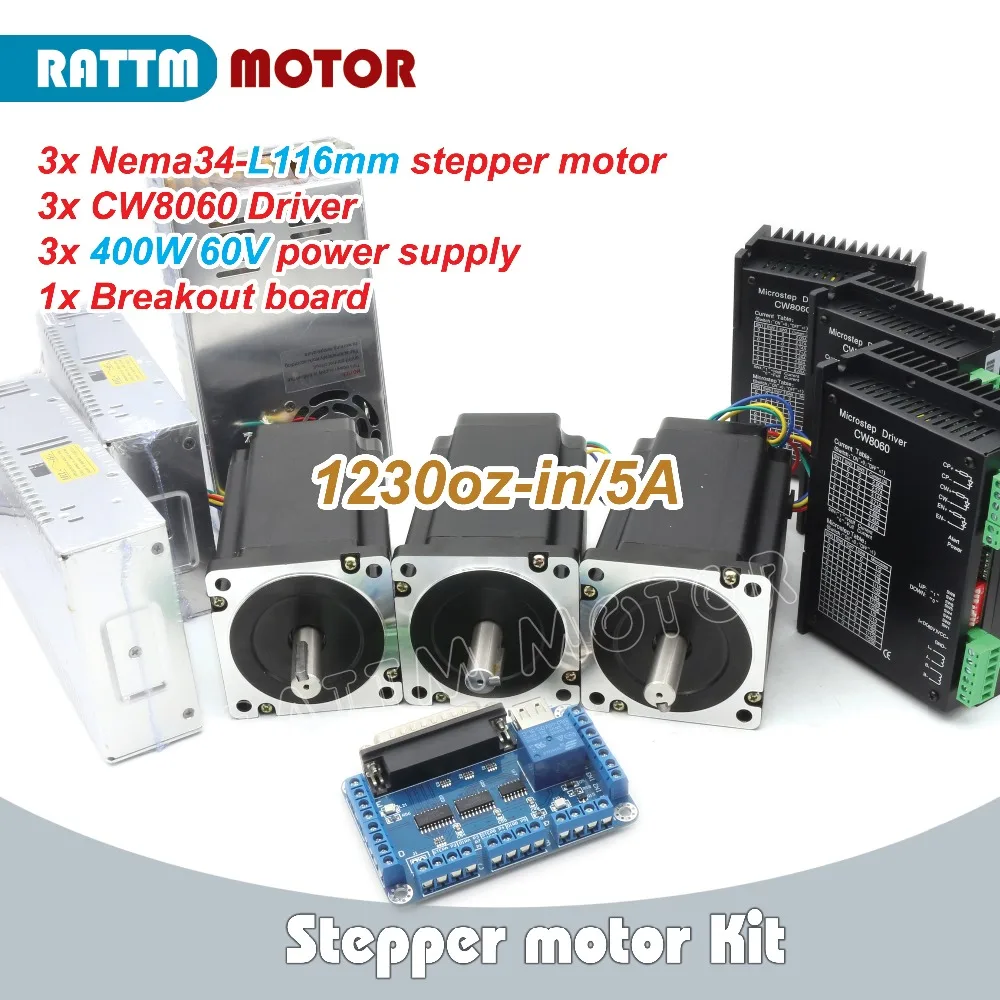

3 x Драйвер шагового двигателя CW8060 3 x 34HS4802B 1230oz-in шаговый двигатель(Двойной вал) 3x400 Вт 60 в импульсный источник питания 1 х 5 осевая коммутационная плата V5 типа 1 x параллельный кабель DB25 1 x USB кабель Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

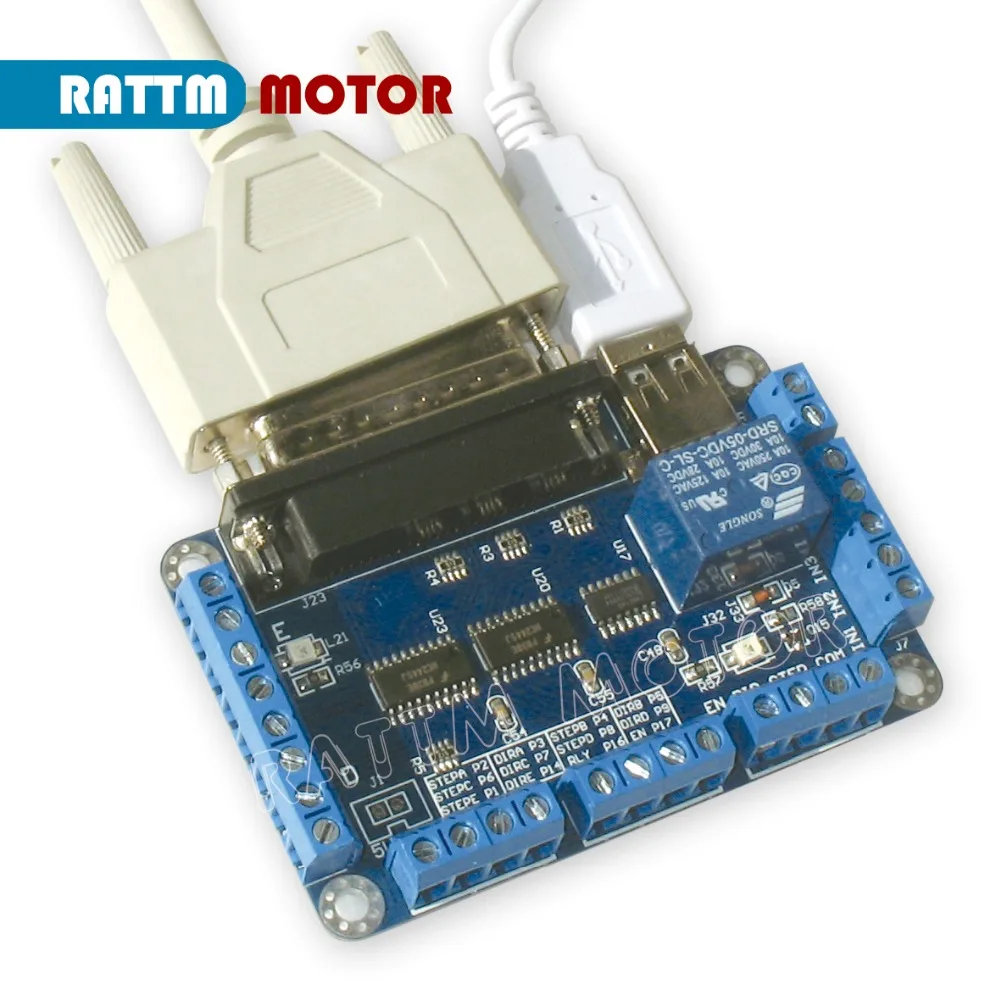

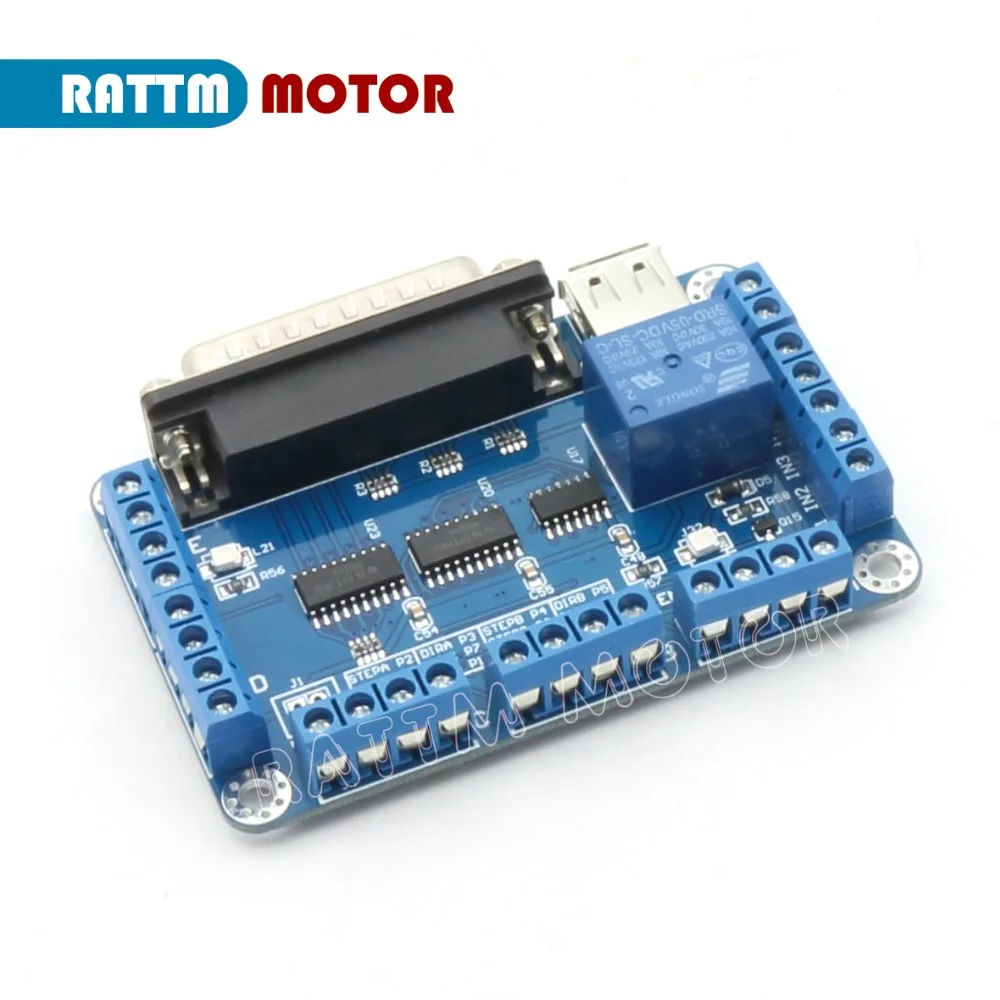

1. 5 оси коммутационная плата

Большинство подключений-драйвер 5 шт., управление двигателем 5 шт. одновременно. Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения. Это с релейным портом, чтобы сравнить шпиндель с ЧПУ. Рабочее напряжение составляет 5 в пост. Тока и поддерживает MACH3,EMC2,KCAM4 программное обеспечение. Размеры: 9x5.7cm

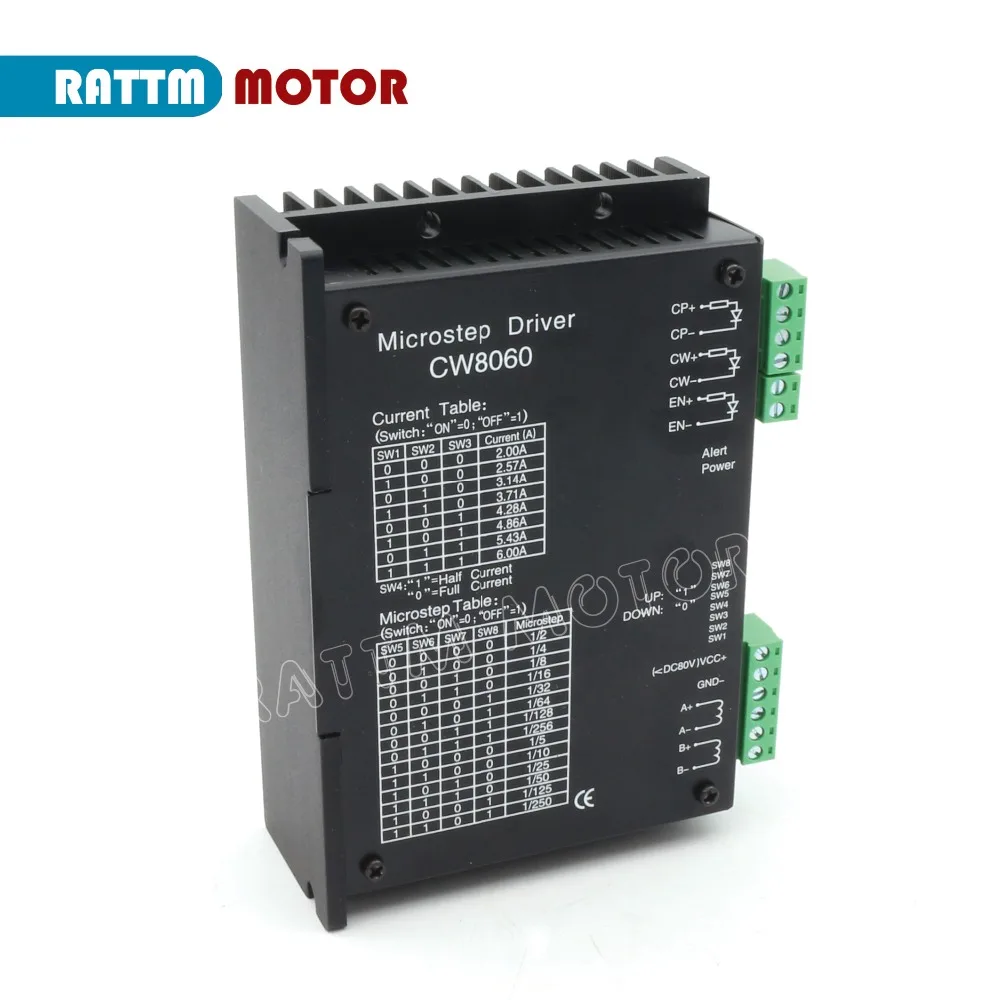

2. CW8060 высокое microstep Драйвер шагового двигателя

Характеристики:

1. Тип входного сигнала постоянного тока: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6 А

3. Микс: 1 (1,8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256; 1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическое блокирование полутока, защита от ошибок

5. Максимальная частота пульса 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес:<500 г.

8. Рабочая зона: температура-15 ~ 40 градусов влажности <90%.

Порты ввода/вывода:

1.VCC +: постоянный ток, положительный полюс

Примечание: необходимо предохранять от превышения 80 В,

Таким образом, чтобы не повредить модуль

2.GND: блок питания постоянного тока

3. А +, а-: шаговый двигатель, одна намотка

4.B +, B-: шаговый двигатель, другая намотка

5.CP +,CP -: Импульсный ввод + 5 В (эффективный, поднимающий край, длительность роста> 10US)

6.CW +,CW-: Ввод направления двигателя, уровень напряжения, тронутый, высокий, низкий, реверс

7. Отдых +, отдых-: без двигателя

Интерфейс смНужную картинку



Обратите внимание:

1, когда температура окружающей среды высокая или рабочий ток в течение 3 А, закрепите модуль на большой металлической оболочке, или используйте вентилятор потока оси рассеивает тепло, чтобы модуль работал надежно в течение длительного времени.

2, полуток автоматически: если управляющая машина не отправляет сигнал в течение полусекунды, драйвер автоматически включается в полутекущее состояние для экономии электроэнергии, фазный ток намотки электрика.

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, потребители подключаются к фазе по умолчанию, таким образом, это приведет к тяжелой нагрузке на водителя. Схема защиты находится в пределах этого драйвера, когда пользователь подключается по умолчанию, драйвер не будет поврежден, но электрическая техника работает нормально, встряхните и выход маленький. Пожалуйста, проверьте, является ли ошибка в проводке электрооборудования.

Выбор переключателя: (ВКЛ = 0, ВКЛ = 1 дюйма)

(1) микрошаговый выбор:

SW5	0	0	0	0	0	0	0	0	1	1	1	1	1	1
SW6	0	1	0	1	0	1	0	1	0	1	0	1	0	1
SW7	0	0	1	1	0	0	1	1	0	0	1	1	0	0
SW8	0	0	0	0	1	1	1	1	0	0	0	0	1	1
Микро	1/2	1/4	1/8	1/16	1/32	1/64	1/128	1/256	1/5	1/10	1/25	1/50	1/125	1/250



(2) текущий выбор:

SW1	0	1	0	1	0	1	0	1
SW2	0	0	1	1	0	0	1	1
SW3	0	0	0	0	1	1	1	1
Ток (А)	2,00	2,57	3,14	3,71	4,28	4,86	5,43	6,00



(3) Полный или половинный ток выбор:

SW4:0 = полный ток; 1 = полуток



(4) импульсный выбор:

Обычно настройка по умолчанию-это один пульс.

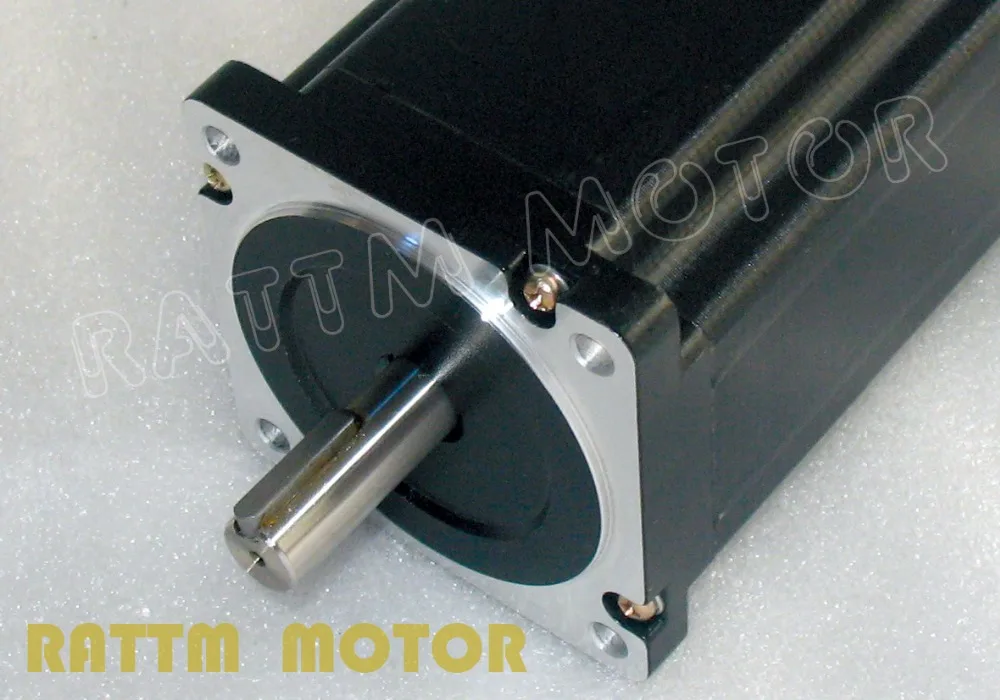

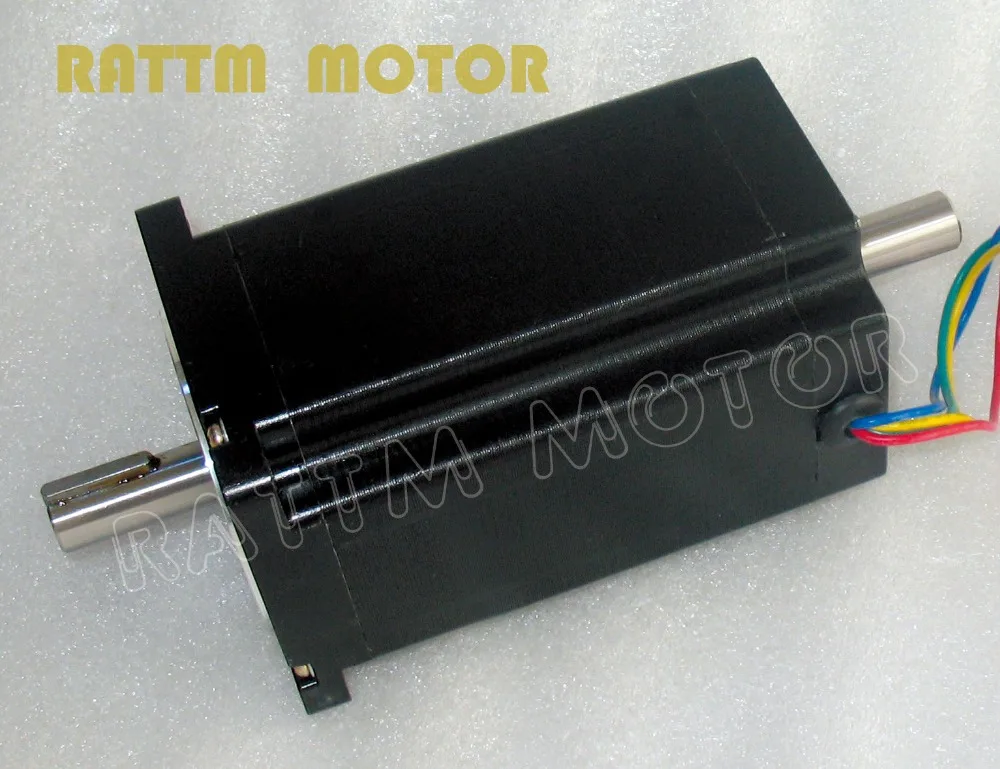

3. Высокое качество NEMA34 шаговый двигатель:

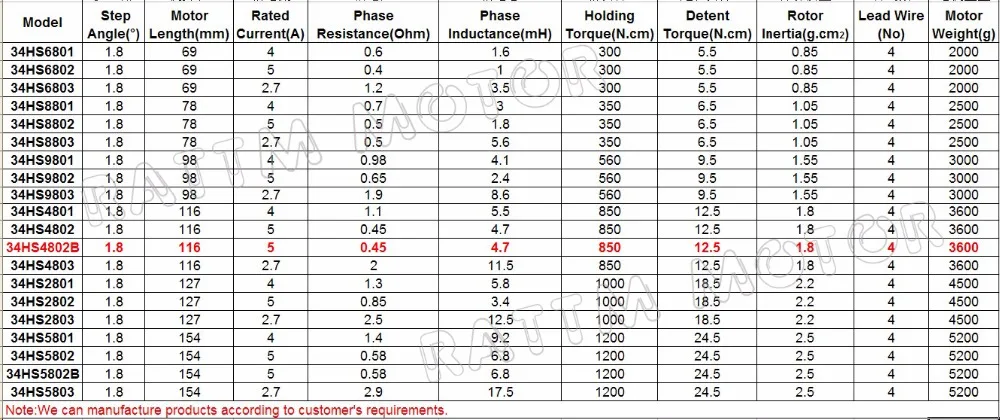

Технический паспорт (34HS4802B,5A,1230 унций или 8,5 КГ. См удерживающий момент,

Диаметр переднего вала 14 мм, длина 37 мм, с кейсом; Диаметр заднего вала 14 м, длина 37 мм):



Рисунок:



Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-



4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 70v/5.8A, однополюсный импульсный источник питания Выход импульсный источник питания.
