Тройной выходной источник питания 60 Вт 5 В А 15 2 в 0 стандартный конвертер - купить

Модель

T-60A

T-60B

T-60C

Выход

Напряжение постоянного тока

5 В

12 В

-5 В

5 В

24 В

-12 В

5 В

15 в

-15 в

Номинальный ток

5А

2.5A

0.5A

5А

2.5A

0.5A

5А

2а

0.5A

Диапазон тока

0,5 ~ 7A

0,2 ~ 3.5A

0 ~ 1A

0,5 ~ 7A

0,2 ~ 3.5A

0 ~ 1A

0,5 ~ 7A

0,2 ~ 3A

0 ~ 1A

Номинальная мощность

57,5 Вт

61 Вт

62,5 Вт

Пульсация и шум (макс.) Note.2

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

Напряжение ADJ. Диапазон

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

CH1: 4,75 ~ 5,5 В

Допуск напряжения Примечание 3

± 2.0%

± 6.0%

± 6.0%

± 2.0%

± 6.0%

± 6.0%

± 2.0%

± 6.0%

± 6.0%

Линейное регулирование

± 0.5%

± 1.0%

± 0.5%

± 0.5%

± 1.0%

± 0.5%

± 0.5%

± 1.0%

± 0.5%

Регулирование нагрузки

± 1.0%

± 4.0%

± 1.0%

± 1.0%

± 4.0%

± 1.0%

± 1.0%

± 4.0%

± 1.0%

Настройка, подъем, время удержания

300 мс, 50 мс, 80 мс/230 В переменного тока 800 мс, 50 мс, 10 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

85 ~ 264VAC 120 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность (Typ.)

72%

72%

72%

Ток переменного тока

2A/115VAC 1A/230VAC

Пусковой ток (макс.)

Холодный старт 20A/115VAC 40A/230VAC

Ток утечки

<3.5ма/240В переменного тока

Защита

Перегрузка

105 ~ 150% Номинальная выходная мощность.

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности.

Перенапряжение

CH1: 5,75 ~ 6,75 в

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности.

Окружающая среда

Рабочая температура.

-10 ~ + 60 °C

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-20 ~ + 85 °C , 10 ~ 95% RH

Температура. Коэффициент

± 0.03%/°C (0 ~ 50 °C)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z

Безопасность и EMC (примечание 4)

Стандарты безопасности

Дизайн относится к UL1012, UL60950, TUV EN60950

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Проводимость и излучение EMI

Соответствие EN55022 (CISPR22) классу B

Гармонический ток

Соответствие EN61000-3-2,-3

EMS иммунитет

Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, светильник промышленного уровня, критерии A

Другие

MTBF

281,1 K часов мин. MIL-HDBK-217F (25 °C)

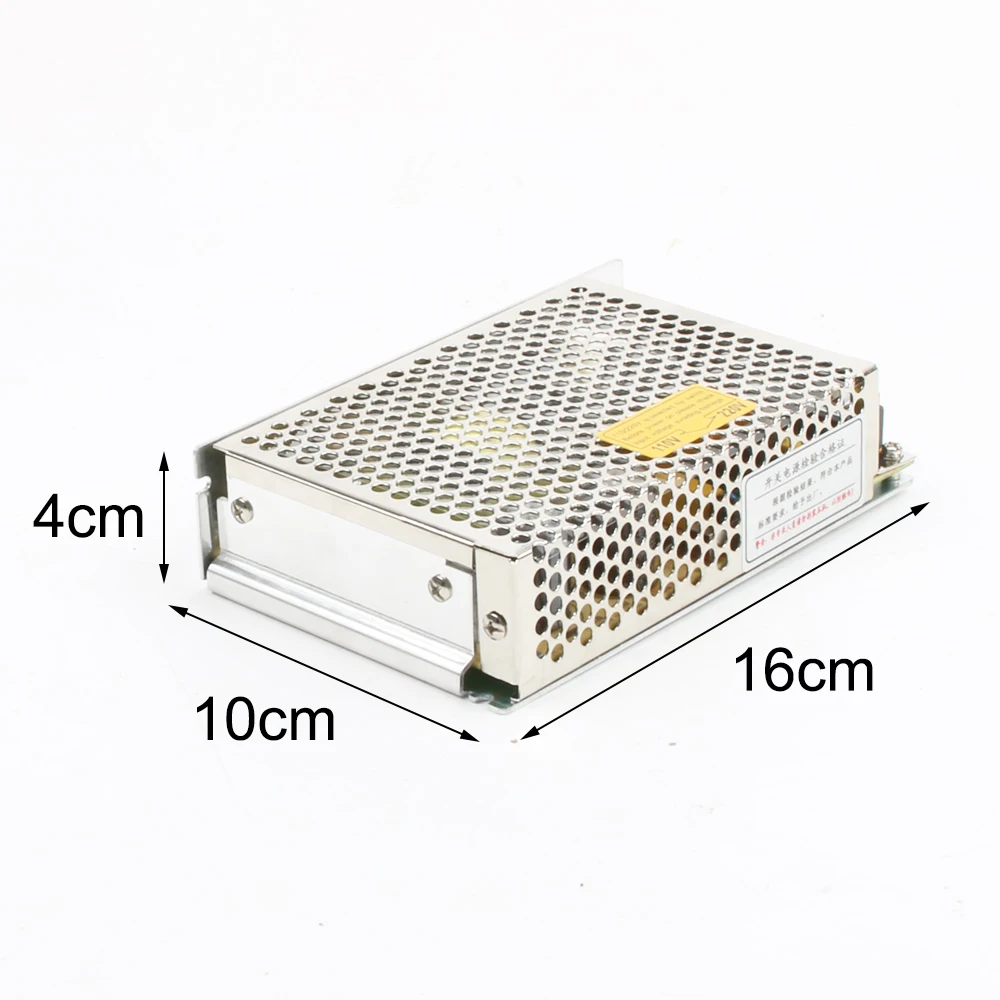

Размеры

159*97*38 мм (Д * Ш * В)

Упаковка

0,494 кг; 30 шт/16,41 кг/0.0250CMB

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
