Тройной выходной источник питания 120 Вт 5 В 10 А 15 в а 1 стандартный конвертер - купить

 -

Модель

T-120A

T-120B

T-120C

T-120D

Напряжение постоянного тока

5 В

12 В

-5 В

5 В

12 В

-12 В

5 В

15 в

-15 в

5 В

12 В

24 В

Номинальный ток

11A

5А

1А

11A

4.5A

1А

10A

3.5A

1А

8а

2.5A

2а

Диапазон тока

2-12A

0,5-5A

0,2-1A

2-12A

0,5-5A

0,2-1A

2-12A

0,5-5A

0,2-1A

2-12A

0,2-5A

0,2-2A

Номинальная мощность

120 Вт

121 Вт

117,5 Вт

118 Вт

Пульсация и шум (макс.) Note.2

80mVp-p

120mVp-p

80mVp-p

80mVp-p

120mVp-p

120mVp-p

80mVp-p

150mVp-p

150mVp-p

80mVp-p

120mVp-p

180mVp-p

Напряжение ADJ. Диапазон

CH1: 4,75 ~ 5,5 В

Допуск напряжения Примечание 3

± 2.0%

± 6.0%

± 6.0%

± 2.0%

± 6.0%

± 6.0%

± 2.0%

+ 10-5%

+ 10-5%

± 2.0%

± 6.0%

± 6.0%

Линейное регулирование

± 0.5%

± 1%

± 1%

± 0.5%

± 1%

± 1%

± 0.5%

± 1%

± 1%

± 0.5%

± 1%

± 1%

Регулирование нагрузки

± 1%

± 5%

± 5%

± 1%

± 5%

± 5%

± 1%

± 5%

± 5%

± 1%

± 5%

± 5%

Настройка, подъем, время удержания

800 мс, 20 мс, 20 мс/230 В переменного тока 1600 мс, 20 мс, 12 мс/115 В переменного тока при полной нагрузке

Диапазон напряжения

88 ~ 132VAC / 176 ~ 264VAC выбран переключателем 240 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность (Typ.)

77%

77%

76%

80%

Ток переменного тока

2.8A/115VAC 1.6A/230VAC

Пусковой ток (макс.)

Холодный старт 35а

Ток утечки

<3.5ма/240В переменного тока

Перегрузка

105 ~ 135% Номинальная выходная мощность.

Тип защиты: выключение o/p напряжения, повторное включение для восстановления.

Перенапряжение

CH1: 5,75 ~ 6.75VDC

Тип защиты: выключение o/p напряжения, повторное включение для восстановления.

Рабочая температура.

-10 ~ + 60 °C

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-20 ~ + 85 °C, 10 ~ 95% RH

Температура. Коэффициент

± 0.03%/°C (0 ~ 50 °C)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z

Стандарты безопасности

Дизайн относится к UL1012

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока

Проводимость и излучение EMI

Соответствие EN55022 (CISPR22) классу B

Гармонический ток

Соответствие EN61000-3-2,-3

EMS иммунитет

Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, светильник промышленного уровня, критерии A

MTBF

274,5 K часов мин. MIL-HDBK-217F (25 °C)

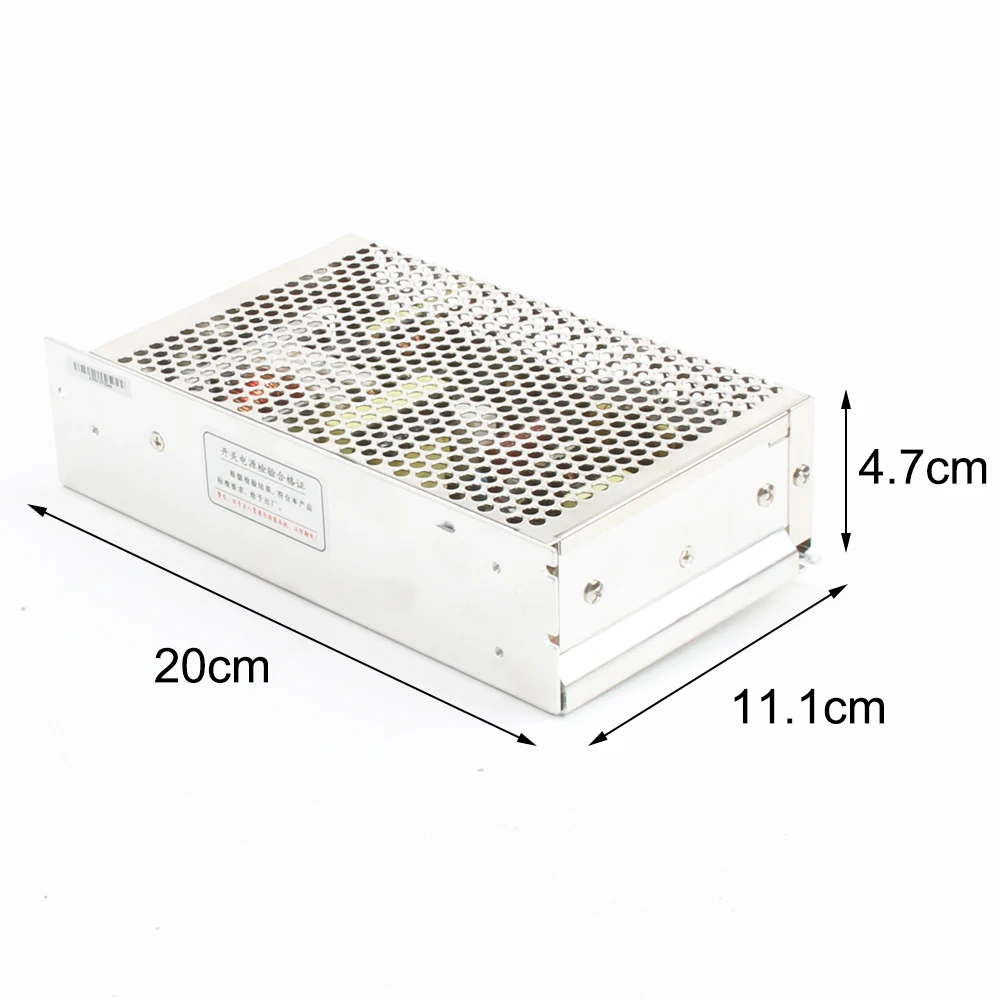

Размеры

199*110*50 мм (Д * Ш * В)

Упаковка

0,80 кг; 16 шт/13,36/0.0287CMB

Примечание:
1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
