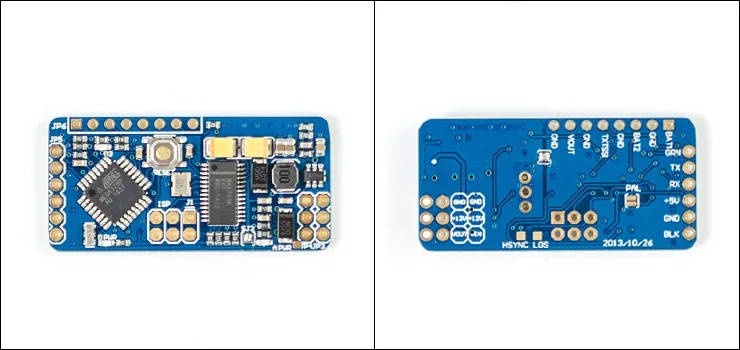

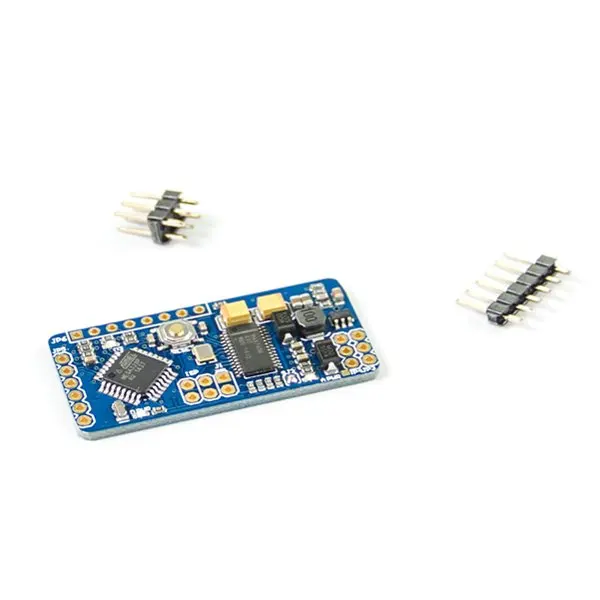

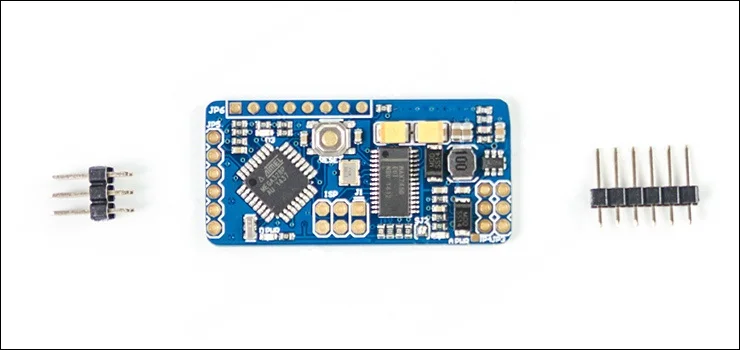

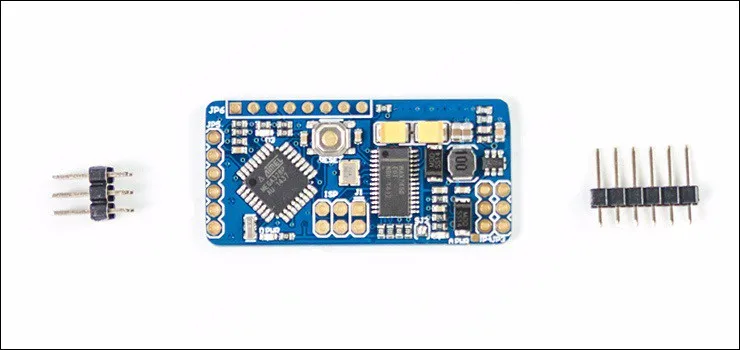

MinimOSD поставляется предварительно запрограммирован с мульти Wii OSD. Он отличается от многих других моделей MinimOSD на рынке, имея дополнительные входные контакты, чтобы информация, такая как напряжение батареи и данные RSSI, отображалась непосредственно на OSD (см. Ниже). Его основные компоненты-это ATmega328P 8-битный микроконтроллер с загрузчик ардуино и MAX7456 монохромный Отображение на экране. Программирование осуществляется через кабель FTDI с помощью программного обеспечения arduino. При перепрограммировании OSD также может использоваться для контроллера полета APM или CC3D.

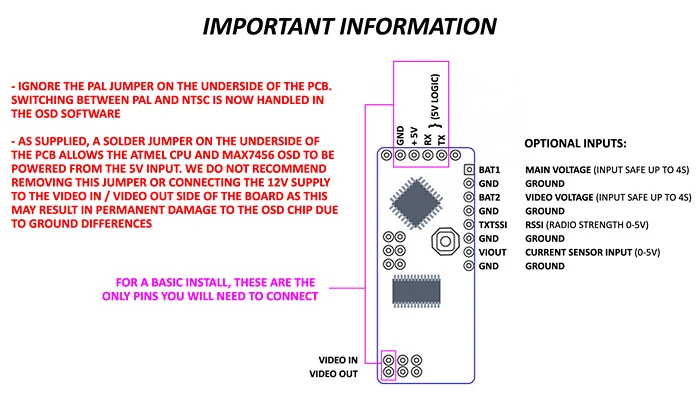

Mods KV Team позволяет осуществлять прямой контроль напряжения батареи через 8 дополнительных контактов (BAT1, GND, BAT2, GND, RSSI, GND, VIOUT, GND). Штыри летучей мыши уже имеют разделители напряжения и могут считывать до 4s напрямую. VIOUT (вход датчика тока) и RSSI поддерживает до макс. 5 В вход. С поддерживаемой прошивкой вы можете получить эту дополнительную информацию непосредственно на экранном меню.

Характеристики:

-ATmega328P с загрузчик ардуино
-Монохромный дисплей на экране MAX7456
-FTDI Кабель совместимый pinout
-Стандартный 6-pin ISP заголовок
-Два независимых блока питания с Светодиодный индикатор на каждом
-Паяльные перемычки для комбинирования силовых секций
-+ 5 В 500 мА Регулятор для входного сигнала питания до + 12 В
-Припой джемпер для PAL видео вариант
-Открытые тестовые точки для HSYNC и LOS

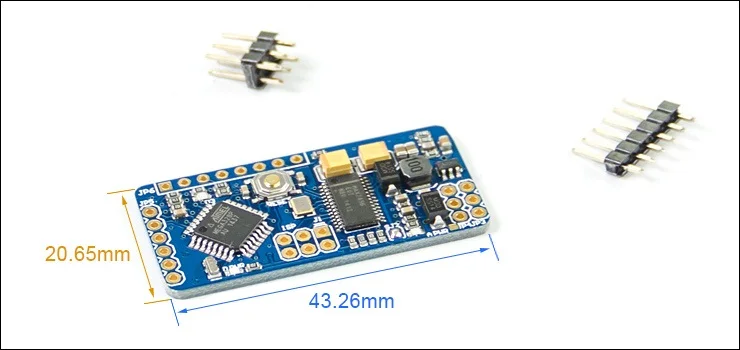

-Размеры: 0,7 "W x 1,7" L (2,4 "w/ pins как показано) x 0,3" H

Обратите внимание:Minimods очень легко разрушить, неправильно подключив камеру или подачу напряжения. Пожалуйста, будьте очень осторожны при подключении ко всему, так как мы не можем выполнить гарантию на устройства, поврежденные неправильной проводкой перенапряжения. ЕслиВы не уверены, как сделать провод, пожалуйста, свяжитесь с нами.
