Широкополосная приемная антенна K180WLA обновленная версия активная петля 0 1-180 МГц - купить

Купить Широкополосная приемная антенна K180WLA обновленная версия активная петля 0 1-180 МГц

K-180WLA снова Обновляется Без повышения цены. Кормушка длиной 10 метров модернизирована до алюминиевой платины плюс плотная сетка из чистой меди с двойным экранированием, которая обладает лучшим экранирующим эффектом и меньшими потерями. Последняя версия предусилителя добавляет переключатель FMDX HF для регулировки коэффициента усиления FM-диапазона (FM область сильного сигнала уменьшает коэффициент усиления FM-диапазона и увеличивает коэффициент усиления ВЧ-диапазона).

Примечание:

Обычная экспресс-доставка (например: AliExpress Стандартная доставка и т. д.) поставляются с батареей; Экспресс-Доставка (DHL, Fedex IP) не поставляется с батареей, вам нужно взять с собой собственную батарею.

Последнее обновление и улучшенная версия K-180WLA (входной терминал добавляет защитную цепь и улучшает антистатическую способность и индуцированную lightning). Для всех заказов предоставляется бесплатный адаптер Tecsun S2000, а для всех заказов предоставляется в подарок батарея BAK 1000-цикл зарядки 18650 2750 мАч (устанавливается в синем цвете в цвете P. Коробка, используйте зарядную головку 5 в мобильный телефон для зарядки), потому что тест сборки антенны очень трудоемкий и трудоемкий, Он отправляется после завершения тестирования сборки. Особое Примечание: антенна должна пройти более трех строгих тестов до и после сборки. Поэтому мы гарантируем 100% соответствие характеристик антенн перед отправкой. Кроме того, эта антенна является активной принимающей антенной и не может использоваться для передачи. Трансмиссия повредит предусилитель (в коробке под кольцом)! Не подключайте другие источники питания случайным образом, и небольшой концевой входной терминал не может подключаться к другим типам антенн (только маленькие петли), в противном случае предусилитель также может быть поврежден!

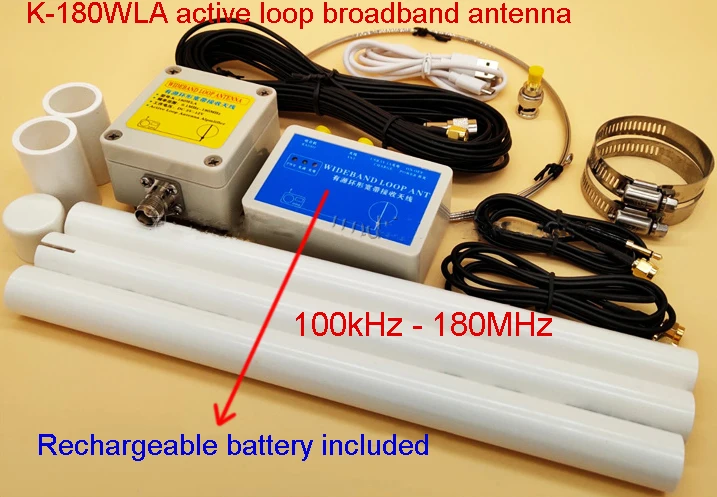

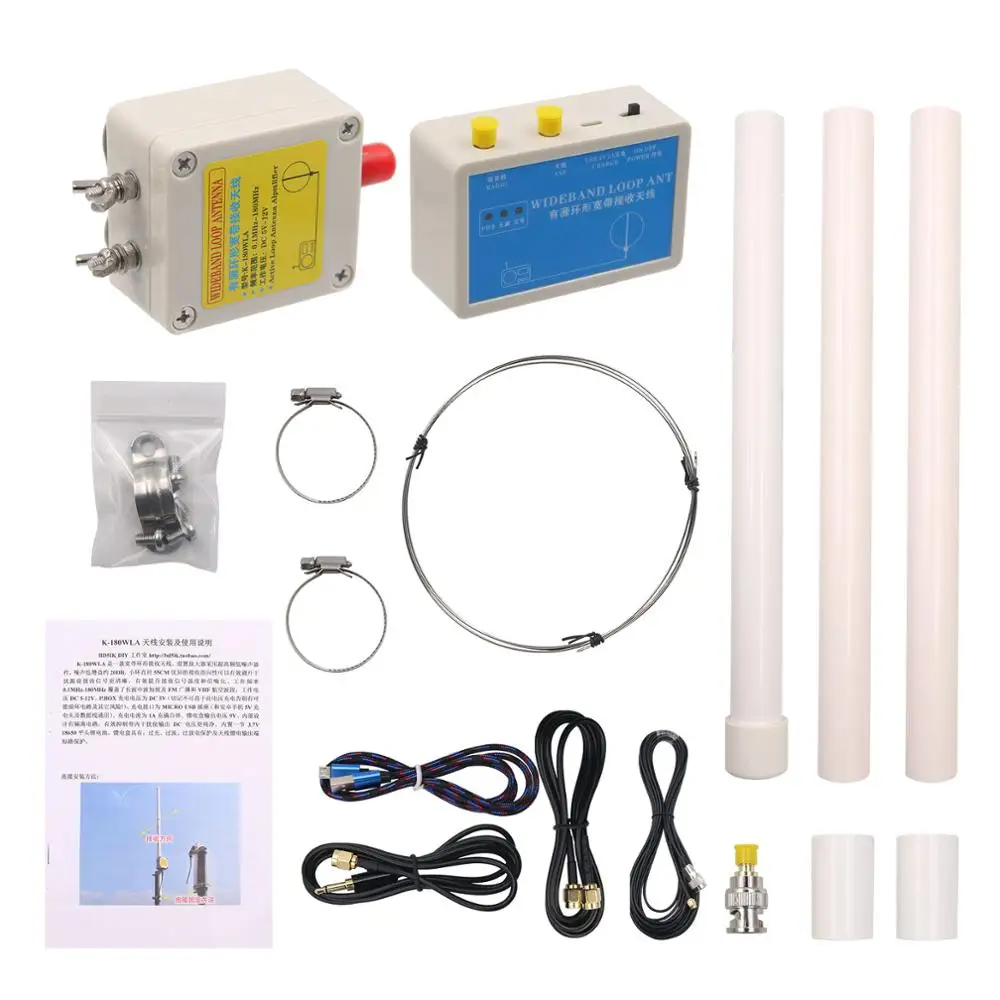

Список доставки:

1. Петлевая антенна (также называемая кольцевым генератором) (нержавеющая сталь 304) * 1 2. Блок предусилителя RF.BOX * 1 3. Коробка подачи * 1 4. Крепежные зажимы P.BOX * 2 и винты (нержавеющая сталь 304) * 4 5. Штекер 3,5 мм на штекер SMA (1 м) * 1 6. Штекер 3,5 мм на штекер SMA (1 м) * 1 7. Штекер TNC * 1 8.SMA-J папа-BNC-J папа (SMA папа 50-1,5 кормушки) (10 м) * 1 9. Зарядный кабель Micro USB 2A (1 м) * 1 10. Крепление и фиксация антенны обруч (304 нержавеющая сталь) * 2 11. Монтажные кронштейны из ПВХ * 3, анальная пропускная способность * 2, крышка трубки * 1

K-180WLA активная широкополосная приемная антенна 0,1 МГц-180 МГц 20 дБ

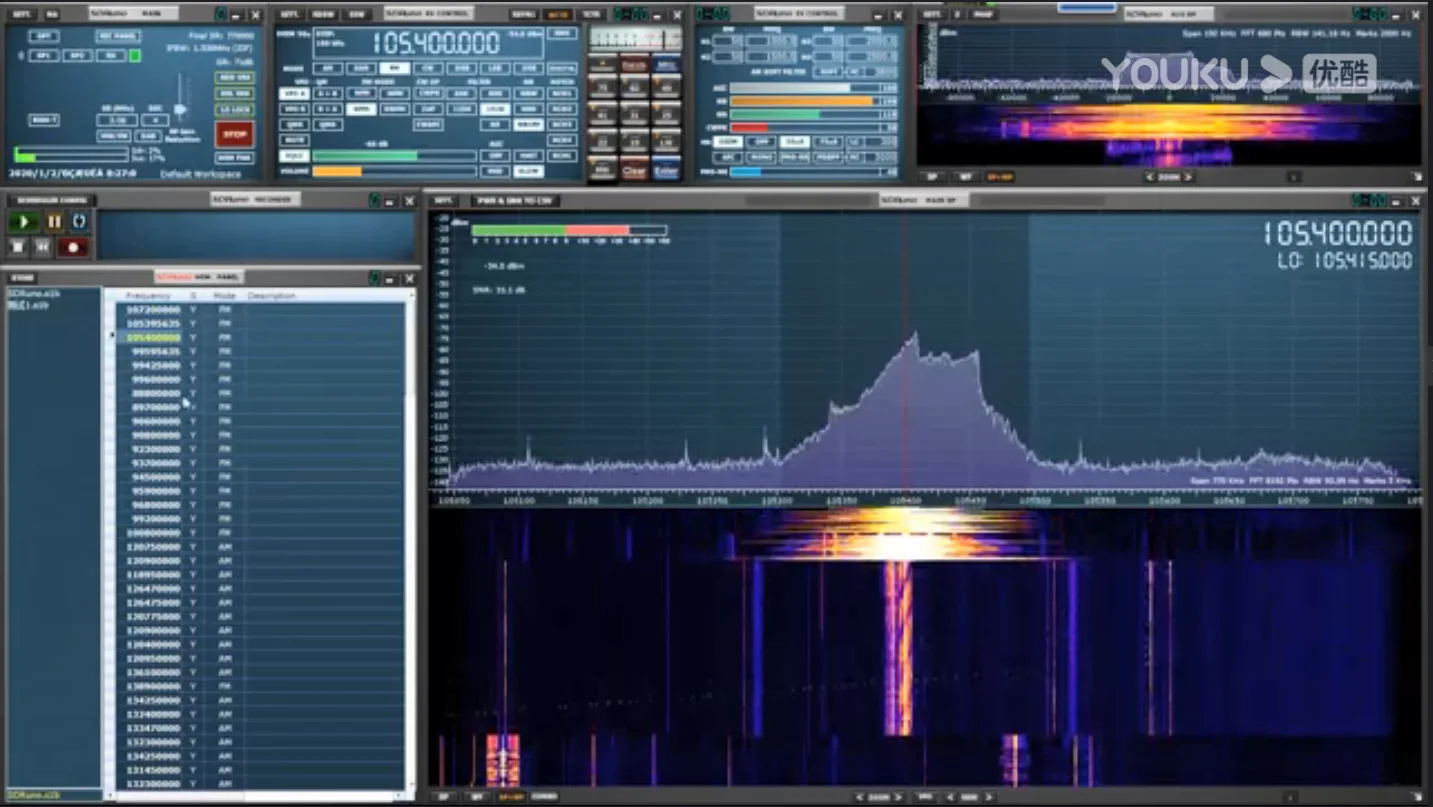

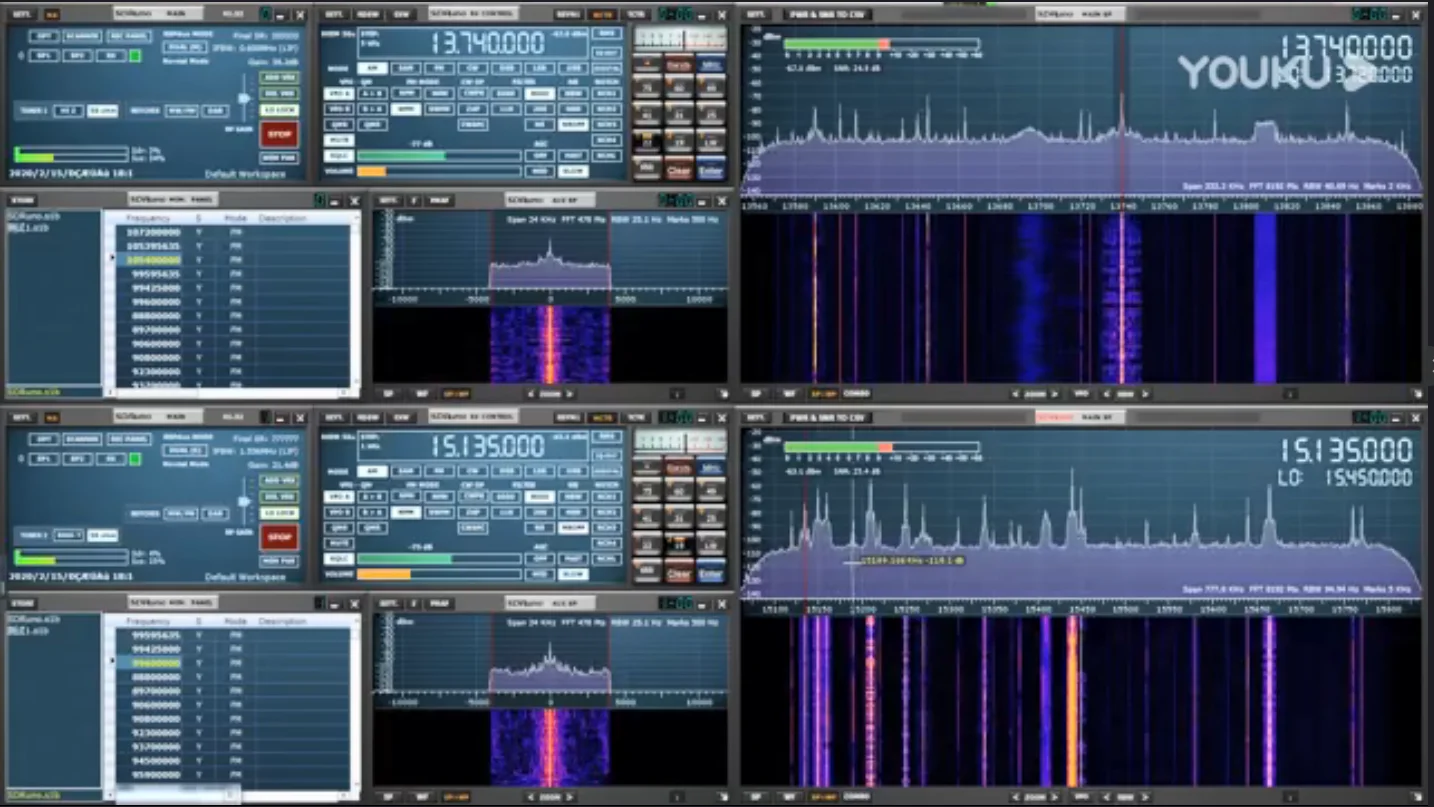

Https://v.youku.com/v_show/id_XNDU0NzYzMTE1Mg==.html Https://v.youku.com/v_show/id_XNDUzNTk2ODU1Mg==.html Https://v.youku.com/v_show/id_XNTEwNzY4Njg1Ng==.html

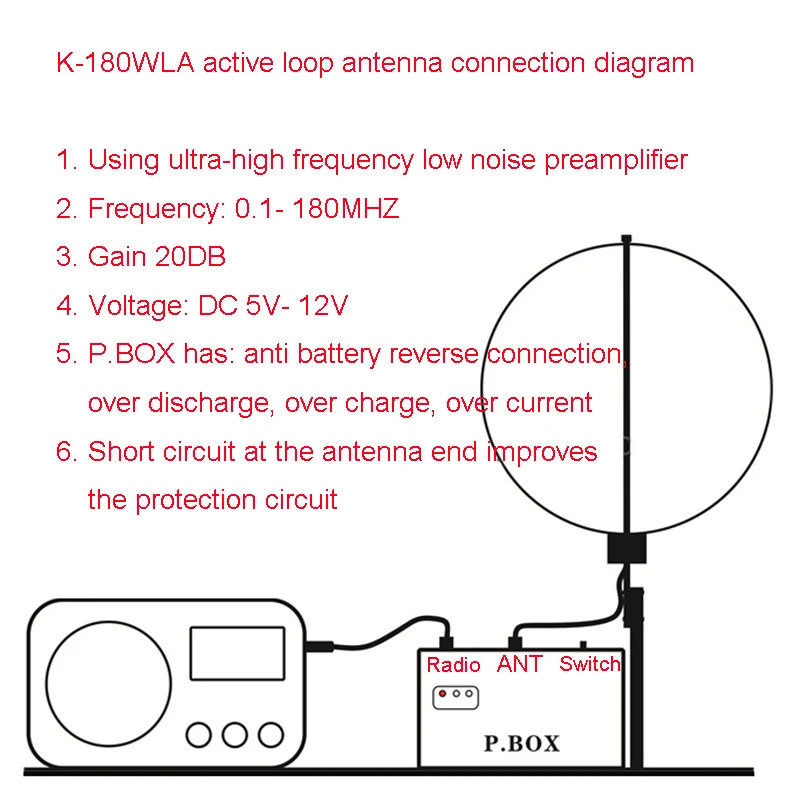

K-180WLA параметры активной петлевой антенны:

1. Использование сверхвысокочастотного предусилителя с низким уровнем шума 2. Сверхширокая Рабочая частота: 0,1-180 МГц 3. Коэффициент усиления в пределах рабочей широкополосной связи составляет около 20 дБ 4. Рабочее напряжение: DC 5V-12V 5. P.BOX имеет: обратное соединение батареи, переразрядку, перезарядку, перегрузку по току 6. Короткое замыкание на конце антенны улучшает схему защиты

Особенность:

1. Блок питания P.BOX имеет встроенную плоскую литиевую батарею 3,7 в 18650 со встроенным модулем питания. Это единственная активная антенна, которая не требует внешнего блока питания и интегрирует чип управления зарядом. Порт зарядки MICRO USB совместим с зарядной головкой 5 В для телефонов Android. И зарядный кабель, очень прост в использовании. 2. Используется предусилитель с низким уровнем шума UHF. Плоскостность коэффициента усиления очень хороша в пределах сверхширокой рабочей частоты 0,1-180 мгц. Коэффициент усиления составляет около 20 дБ, даже при работе до 450 МГц коэффициент усиления остается около 8,9 дБ. 3. Частота приема охватывает длинную волну, среднюю волну, короткую волну, диапазон радиовещания FM и авиационный Диапазон VHF. Небольшое кольцо диаметром 55 см просто настроить. Его можно установить за окном, балконом, террасой и крышей. Воздвигнутые влюбленные. 4. Все винты антенны изготовлены из нержавеющей стали 304, а корпус предусилителя полностью водонепроницаем, что обеспечивает используется для длительный ветер и дождь на открытом воздухе. 5. Подходящие модели включают Desheng S-2000 PL-660 PL-880 ICOM R71E YAESU FRG-8800 и все коротковолновые приемники, особенно для приемников SDR.

Примечание:

Антенна оснащена двойным штекерным кабелем-адаптером SMA, штекерным кабелем SMA на 3,5 и адаптером S2000 BNC, что означает, что ваше радио может использоваться с гнездом SMA, BNC, И 3,5 домкратов. Требует дополнительных аксессуаров. Ресиверам и радиоприемникам с другими интерфейсами нужны собственные адаптеры.

Инструкции по установке и использованию антенны K-180WLA

K-180WLA-это широкополосная принимающая антенна. В предусилителе используются Сверхвысокочастотные малошумные устройства. Низкий уровень шума и коэффициент усиления составляет около 20 дБ. Диаметр маленькой петли-55 см. Отличная направленность приема может эффективно избежать источников помех и сделать принимаемый сигнал более четким и эффективным. Улучшение силы принимаемого сигнала и соотношения сигнал/шум. Рабочая частота составляет 0,1 МГц-180 МГц, охватывающая длинноволновые, средневолновые и коротковолновые, FM-вещание и авиационные диапазоны СВЧ, И рабочее напряжение составляет 5-12 В постоянного тока. Напряжение зарядки P. В коробке 5 в постоянного тока (помните, что не нужно заряжать выше этого напряжения, в противном случае это может повредить цепь и другие риски!), интерфейс зарядки представляет собой разъем MICRO USB (общий с зарядной головкой 5 В и кабелем передачи данных телефонов Android), а ток зарядки составляет 1 А полностью автоматически останавливается. Выходное напряжение блока подачи составляет 9 в, а Внутренняя схема изоляции предназначена для эффективного подавления внутриполосных помех и повышения чистоты выходного напряжения постоянного тока. Встроенный плоский литиевый аккумулятор 3,7 в 18650, питающая коробка обладает: перезарядом, перегрузкой по току, защитой от переразряда и защитой от короткого замыкания выходного терминала антенны. Направление приема FM и авиационного диапазона VHF как показано на рисунке ниже. Направление приема коротковолновой HF изменяется на 90 градусов и противоположно УКВ.

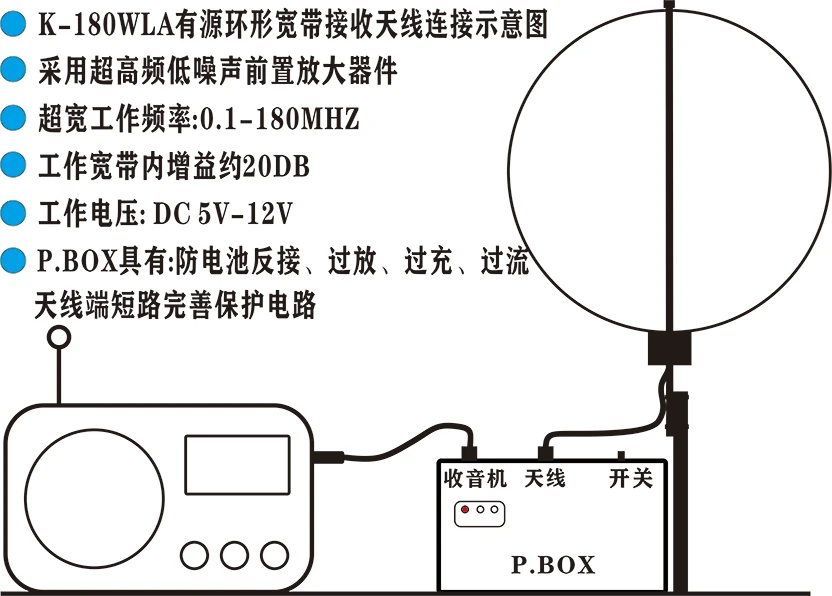

Способ установки подключения:

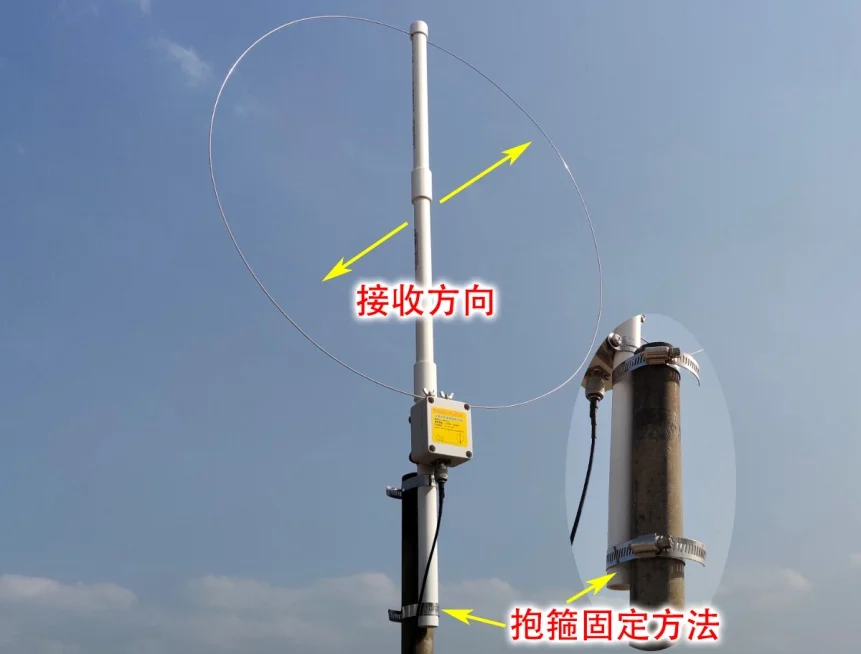

Требования к эрекции:

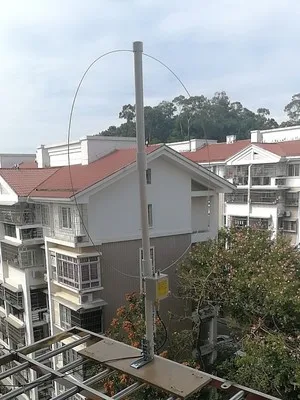

K-180WLA условно устанавливается насколько это возможно в беспрепятственной области вокруг крыши. Не рекомендуется использовать в помещении, поскольку различные помехи в помещении и Экранирование зданий вызовут серьезное ослабление сигнала (особенно в высокой полосе), что приводит к плохим эффектам в помещении. Причина. Если она не соответствует требованиям, попробуйте установить ее за пределами балкона или окна, но антенну нельзя установить против стены или противоугонной сети. Его необходимо выдвинуть на расстояние более 1 метра от этих предметов (чем дальше, тем лучше), и постараться держаться вдали от линии электропередачи и при наличии рядом базовых станций связи, эти источники помех следует как можно больше избегать. После установки антенны поверните антенну, чтобы сделать принимаемый сигнал самым сильным и самым низким уровнем шума. Если сильный сигнал перегружается во время нормального приема, вы можете вручную настроить переключатель дальнего и ближнего радиосигнала или регулировку усиления радиосигнала для снижения сильного сигнала. Прием радио выборочный и не рекомендуется использовать рации с плохой динамикой, т. К. Плохая динамика радио вызовет ухудшение соотношения сигнал-шум из-за сильной перегрузки сигнала, И эффект приема будет хуже. Что касается разницы между режимом FM и режимом AM, FM-это режим частотной модуляции, который в основном является одним из наиболее часто используемых режимов модуляции для местного вещания. Рабочая частота 88-108 МГц. Преимущество этого режима в том, что, пока сигнал превышает порог приема приемника, он не будет при наличии шума, он занимает частотную полосу спектра, и качество звука может достигать высокой точности, и его можно непрерывно транслировать локально в течение дня. Режим AM-это Режим амплитудной модуляции, который обычно является режимом, используемым для коротковолнового вещания. Он занимает узкий диапазон частот и позволяет ВЧ-диапазону с ограниченным спектром ресурсов вместить больше вещательных станций. Качество звука относительно только для вещания. Коротковолновая-это передача на большие расстояния через ионосферическое отражение, поэтому способность ионосферического отражения и передачи отличается в разные времена года и в разное время года. Как правило, 500K-1600K средняя волна будет распространяться в ночное время, в то время как Коротковолновая будет распространяться только лучше при 6-9 мегабитах ночью. В течение дня хорошо для размножения 9-15 мегабит, для высоких частот летом, и для низких частот зимой, потому что это определяется особенностями ионосферического распространения. Низкую частоту коротковолновой легко вызвать помехи дифференциального режима общего режима, производимые бытовой техникой, энергосберегающими лампами и другим промышленным оборудованием. Это слабость коротковолновой (особенно самые серьезные помехи от зарядных устройств электромобилей) вкупе с ионосферическим отражением и размножением невозможно быть устойчивой весь день, что приводит к коротковолновому эффекту, точно не так хорошо, как FM-радио. Мало знаний об активных антеннах: многие люди думают, что чем выше усиление, тем лучше. На самом деле, это недоразумение. Чем выше усиление предусилителя, тем усиливается и пространственный шум. Если уровень шума превышает S9 или более, нельзя сказать, что это улучшает эффект приема. (Соотношение сигнал-шум), сигнал сильный, пол шума Большой, Соотношение сигнал-шум хуже, поэтому непросто сделать активную антенну простой, и необходимо усилить полезный сигнал, позволяя при этом и шум, создаваемый самим устройством. Если он маленький и динамичный, он должен быть большим. Помимо конструкции цепи, использование устройств также является важнейшим фактором, и используются устройства с низким уровнем шума. Только таким образом может быть достигнут эффект от улучшения соотношения сигнал-шум. Наиболее важным показателем активной антенны является соотношение сигнал/шум. Отличной активной антенной является соотношение сигнал/шум, которое улучшает силу сигнала при эффективном улучшении соотношения сигнал/шум полученного сигнала.

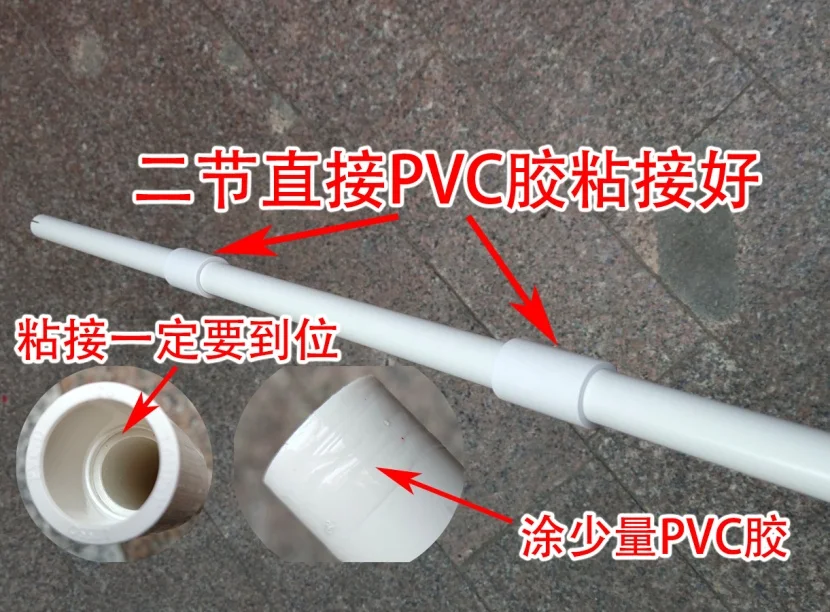

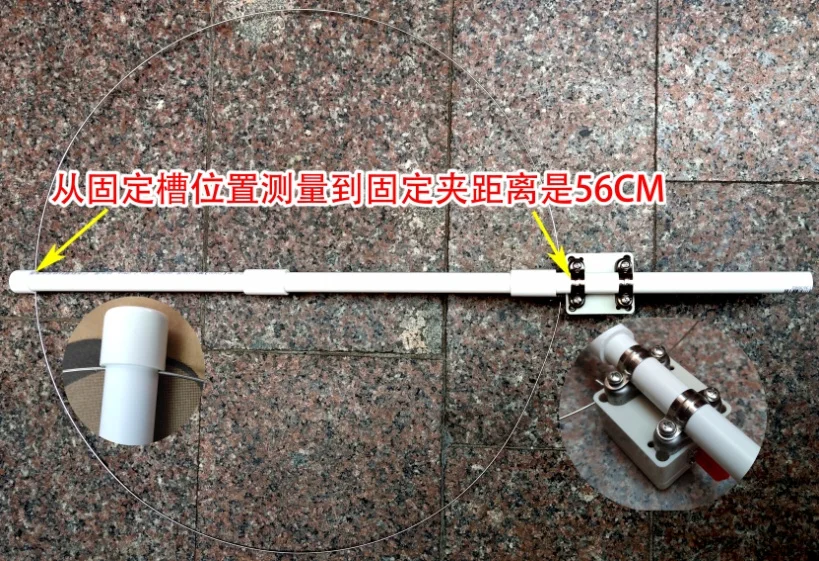

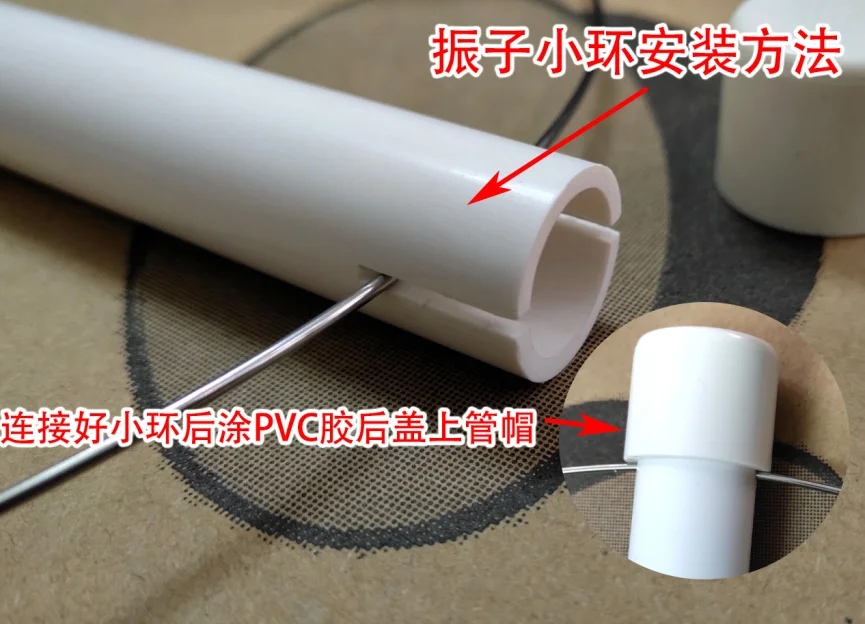

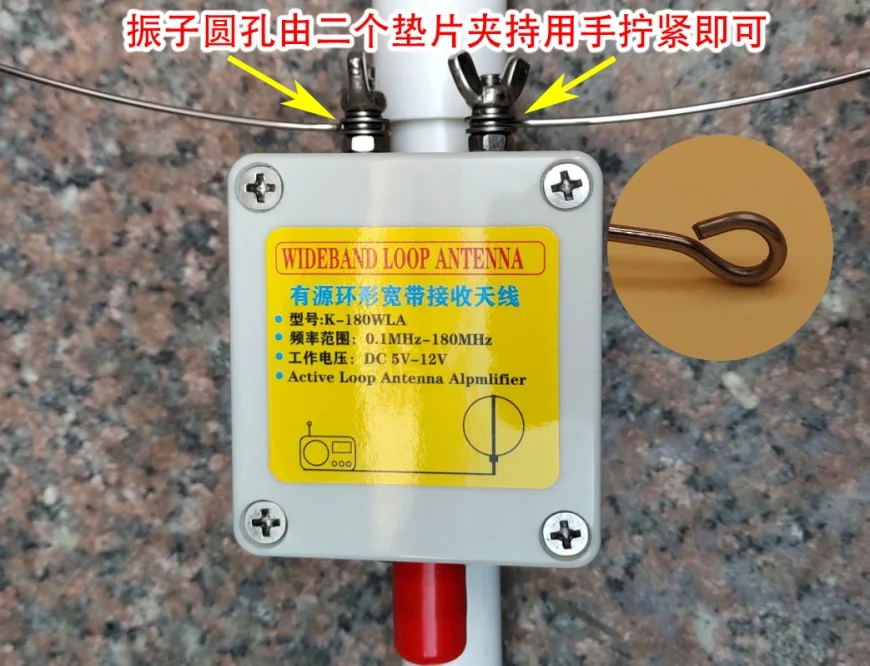

Способ соединения и установки кольцевого вибратора и кронштейна из ПВХ:

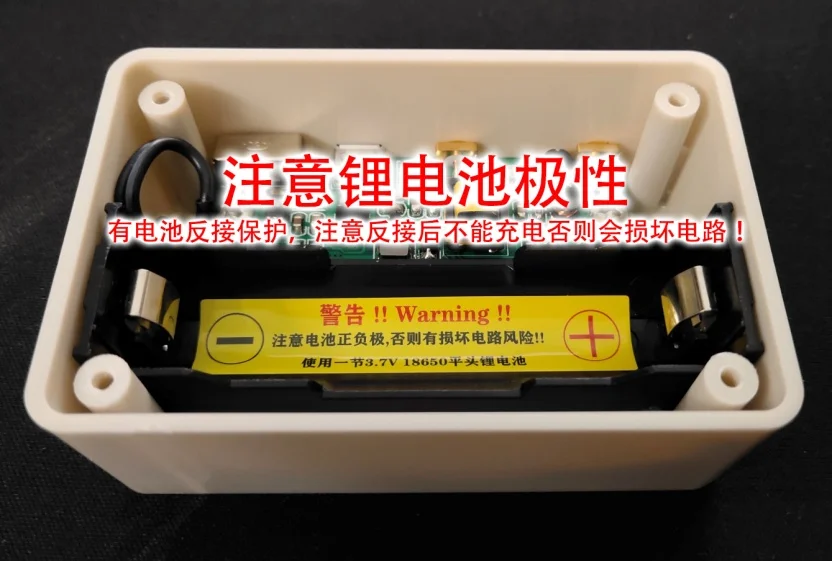

Используйте плоскую литиевую батарею 3,7 в 18650

Меры предосторожности: Блок подачи P.BOX совместим с зарядной головкой мобильный телефон 5V 1A. Вставьте зарядный кабель MICRO USB. Индикатор зарядки включен, а ток зарядки составляет около 1A. Обычное время зарядки составляет около 5 часов.! Его можно использовать непрерывно около 40 часов при полной зарядке. Антенну можно использовать в обычном режиме при зарядке, но схема защиты от перегрузки по току и короткого замыкания не работает! Не рекомендуется использовать во время зарядки! Напряжение зарядки не может превышать 5 В. Перенапряжение приведет к постоянному повреждению цепи и может вызвать другие риски безопасности! Кроме того, батарея P.BOX feed box имеет защиту от обратного соединения, а обратное соединение положительного и отрицательного полюсов батареи не повредит цепь. Однако, если положительные и отрицательные полюса батареи обращены вспять, немедленно измените положительную полярность. Если аккумулятор перевернут, а затем подзарядится, цепь будет повреждена! Антенный конец коробки подачи P.BOX подключается к антенной коробке предусилителя, а радиопорт подключается к радио или ресиверу. Если антенна не работает должным образом, если антенна подключена неправильно, убедитесь, что выключатель питания включен после правильной подключения, И индикатор питания PWR светильник рается, в настоящее время антенна работает в нормальном режиме. После активации защитной схемы индисветильник PWR выключен. В это время удалите короткое замыкание и снова переключите выключатель питания, чтобы выпустить состояние защиты. При установке и использовании антенны металлическая часть маленького кольца не должна касаться других предметов (особенно листьев и других металлических предметов, таких как противоугонные сети), В противном случае предусилитель может быть поврежден! Данная антенна является активной антенной, передавать запрещено! Трансмиссия должна повредить предусилитель!
