Модуль CP2102 FT232RQ от USB 2 0 до UART TTL 5-контактный разъем модуль последовательного порта - купить
Специальная цена *
Категория товара: Интегральные схемы
История изменения цены

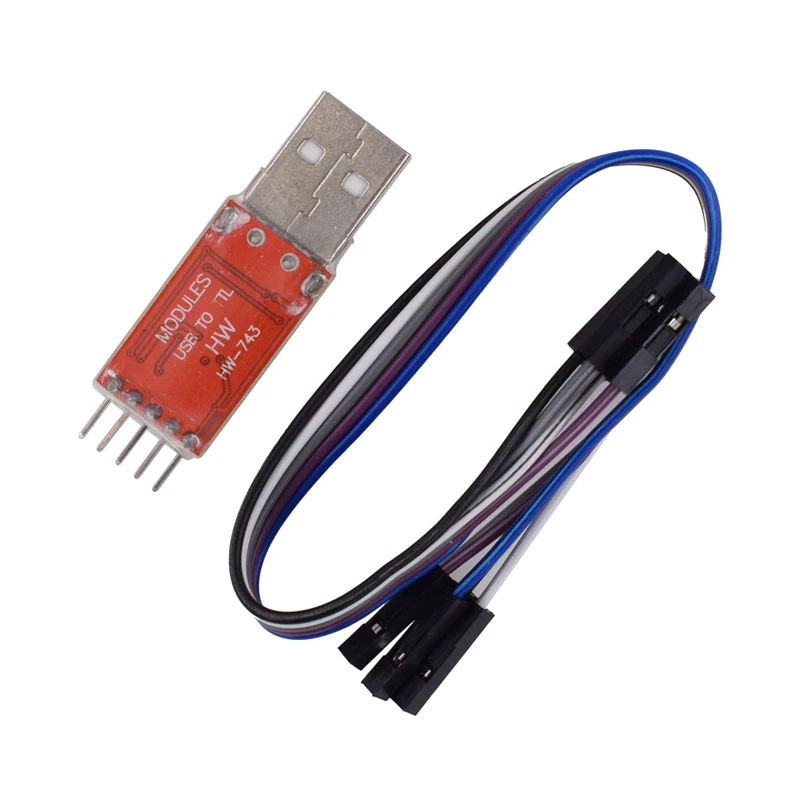

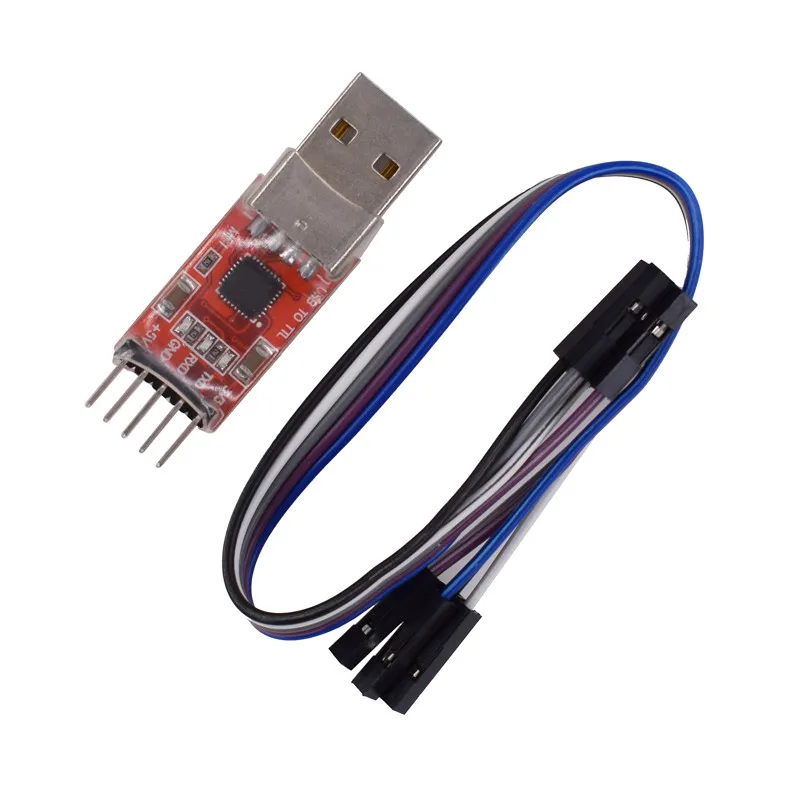

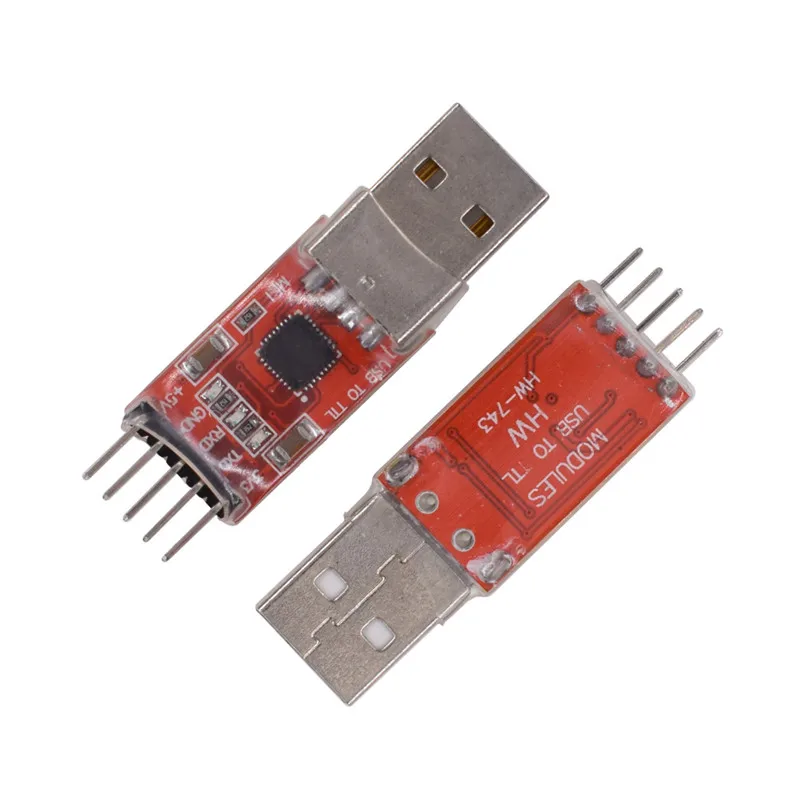

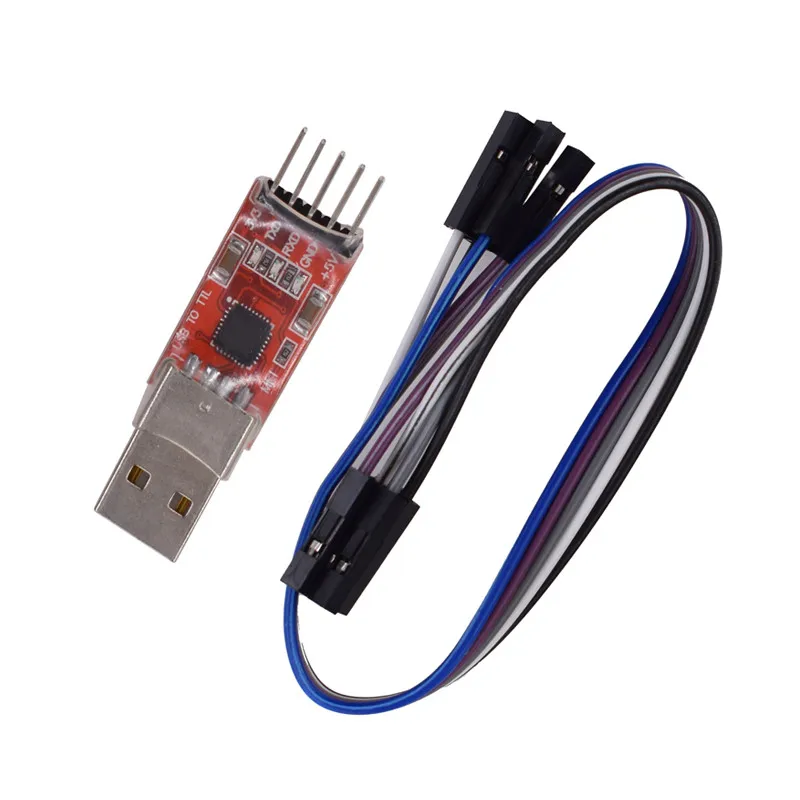

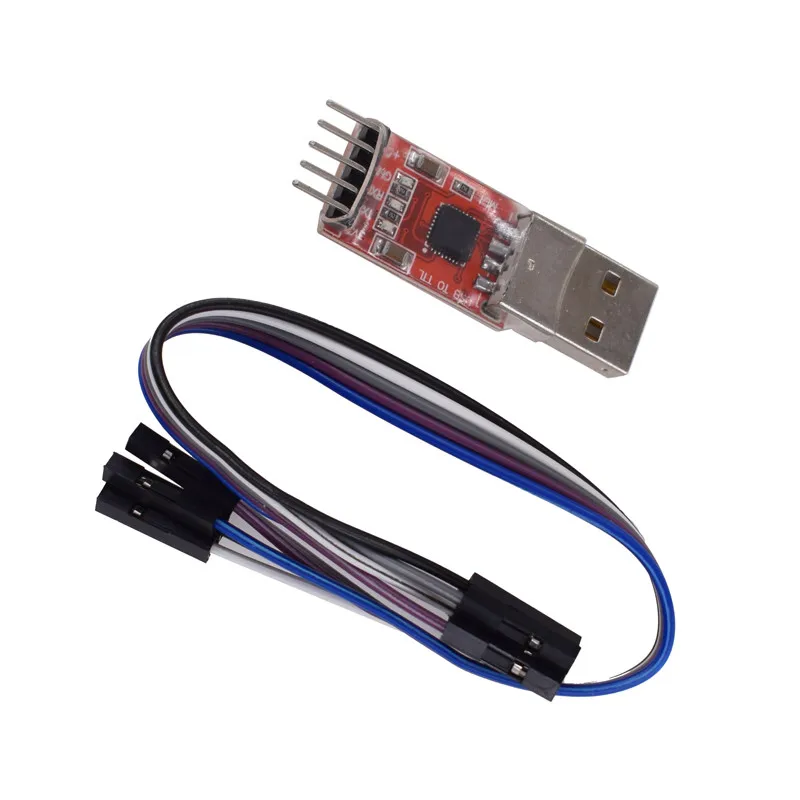

Купить Модуль CP2102 FT232RQ от USB 2 0 до UART TTL 5-контактный разъем модуль последовательного порта
Описание CP2102 FT232RQ модуль USB 2,0 к UART TTL 5PIN разъем модуль последовательный порт конвертер STC заменить FT232 CH340 PL2303 для Arduino
Купите 2 штуки, чтобы получить дополнительную скидку 3%
TXD: передающий терминал, обычно выраженный как собственный передающий терминал, нормальная связь должна быть подключена к RXD другого устройства.
RXD: приемный конец, обычно выраженный как собственный приемный конец, нормальная связь должна быть подключена к TXD другого устройства.
Во время обычной связи TXD устройства всегда подключается к RXD устройства!
Самоприем и самопередача: RXD подключается к TXD других устройств во время обычной связи, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть, вы получаете данные, отправленные самостоятельно, то есть, Ваш собственный TXD напрямую подключен к RXD для тестирования собственной передачи и приема, является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникает проблема, сначала сделайте тест, чтобы определить, неисправен ли продукт. Также называется loopback test.
Логика уровня:
Уровень TTL: обычно данные выражены в бинарном, и предусмотрено, что + 5 В эквивалентен логике «1», а 0 В эквивалентен логике «0», которая называется TTL сигнальной системой, которая является положительной логикой
Уровень RS232: использование-12 В до-3 в, что эквивалентно логическому "0", + 3 В до + 12 В логическому уровню, что эквивалентно логическому "1", что является отрицательной логикой
Описание товара:
1. Основной чип FT232, и виртуальный последовательный порт будет генерироваться после установки драйвера
2. USB источника питания, выходной интерфейс включает в себя 3,3 V (<40mA), 5V, GND, TX RX, сигнал пин уровень 3,3 V, положительной логики

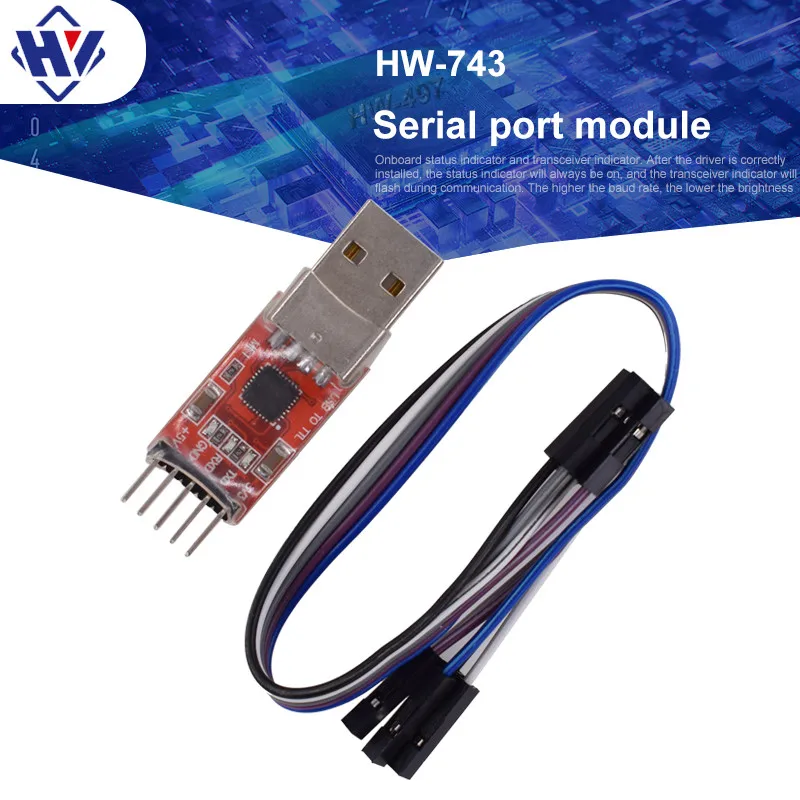

3. Бортовой индикатор состояния, индикатор трансивера, индикатор состояния всегда будет включаться после того, как драйвер будет установлен правильно, индикатор трансивера будет мигать во время общения, чем выше скорость передачи данных, чем ниже яркость
4. Поддержка скорости передачи данных от 300bps до 1 Мбит/с
5. Связь Поддерживаемые форматы: 1), 5, 6, 7, 8 бит данных; 2) Поддержка 1, 1,5, 2 стоп-бита; 3) странно, даже/mark/space проверить
6. Поддержка операционной системы: Поддержка windows vista/xp/сервер 2003/200, Mac OS-X/OS-9, Linux
7. USB головка-Папа, который может быть непосредственно подключен к порту USB компьютера
8. Компоненты SMD производятся в процессе SMT с стабильным качеством
9. Объем без USB головки: (мм)
Примечание 1:
USB в последовательный порт можно загрузить с STC-ISPV3.94 или выше, чтобы загрузить старую версию STC MCU, а именно STC89C(LE) и STC12C(LE) серия (новая версия чипа не может быть загружена, Некоторые интернет-пользователи устанавливают самую высокую и низкую скорость передачи данных на программном обеспечении для того, чтобы скачать в то же время, Мы не гарантируем это, пожалуйста, рассмотрите это самостоятельно) (STC-ISP адрес загрузки <скопируйте на адресную панель браузера>: http://www.mcu-memory.com/datasheet/stc/STC-ISP -V4.83/STC-ISP-V4.83-NOT-SETUP-CHINESE.EXE, просто распакуйте его после загрузки), пожалуйста, четко смотрите, Это не драйвер!
Скачать STC MCU шаги: TXD подключается к RXD MCU, RXD к TXD MCU, GND к GND, 5V к VCC, нажмите на программное обеспечение для загрузки, затем подключите четыре контакта, указанные выше, к MCU. (Примечание: микроконтроллер должен иметь самые основные условия эксплуатации, включая питание, сброс и часы! В то же время, TXD и RXD микроконтроллера не должны быть подключены к другим периферийным устройствам, включая MAX232, в противном случае это приведет к сбою загрузки! Пожалуйста, не подключайте в течение этого периода отсоедините модуль от компьютера!)
Примечание 2:
Этот продукт просто позволяет вашему компьютеру иметь дополнительный последовательный порт, который может общаться с различными серийными устройствами, такими как GPS, спутниковый приемник, жесткий диск, модуль Bluetooth и т. Д. Однако возможности и время владельца ограничены, и невозможно узнать, как использовать каждое устройство. Поэтому использование различных устройств (таких как прошивка на жестком диске, обновление прошивки приемника и другие услуги с добавленной стоимостью) не относится к сфере послепродажного обслуживания этого продукта. Пожалуйста, проверьте руководство по использованию продукта, не принимайте плохие отзывы из-за этого, пожалуйста, хорошо посмотрите на это, спасибо!
Общая проблема:
В: почему USB в последовательный порт не используется DB9 розетка, как ПК?
О: последовательный порт ПК имеет заголовок DB9 с уровнем ± 12 В и отрицательной логикой. Если вы хотите подключиться к последовательному порту MCU, например к микрокомпьютеру с одним чипом, вам нужно добавить цепь преобразования последовательного порта, такую как MAX232, чтобы получить сигнал уровня, совместимый с MCU. Выход USB-to-последовательный порт уже Li-Ion 3,3 В уровня сигнала, который может быть напрямую подключены к 5V или 3,3 V микроконтроллера. В общем, требуется только TXD, RXD и GND. Таким образом, USB к последовательному порту может быть непосредственно подключен к последовательному порту MCU без использования конверсии цепей, таких как MAX232, что более удобно в использовании.
Вопрос: необходимо ли устанавливать драйвер?
О: нужно управлять, описание предоставило диск для каждой системы, пожалуйста, загрузите самостоятельно
В: предоставляете ли вы схематические схемы или схемы PCB?
О: извините, схематическая схема и схема PCB не предоставлены.
В: Могу ли я использовать жесткий диск/спутниковый ресивер?
О: этот продукт позволяет вашему компьютеру иметь дополнительный последовательный порт, и это последовательный порт ttl-уровня. Что касается того, для чего вы используете этот последовательный порт, из-за многочисленных устройств последовательного порта, наш магазин не может предоставить соответствующее послепродажное обслуживание, и он не гарантированно будет использоваться. Для этой цели. Пожалуйста, проверьте самоприем и самопередачу первой вещи после получения ребенка. Если самоприем и самопередача проходят, это означает, что ребенок получает и отправляет нормально.
В: Как подключить микроконтроллер?
О: мы уже предоставили Описание подключения MCU, пожалуйста, внимательно прочитайте его.
Введение в CP2102:
Конвертер данных с одним чипом USB в UART
Встроенный usb-приемопередатчик не требует внешних резисторов
Встроенные часы не требуют внешнего осциллятора
Интегрированный 512 байтовый EEPROM используется для обеспечения места для хранения данных, таких как код продукта поставщика серийный номер питания этикетка номер версии и описание продукта
На чипе повторного включения цепью повторного включения-на-чип регулятор напряжения 3,3 V выход USB функциональный контроллер
Соответствует спецификации USB 2,0 полной скорости (12 Мбит/с)
Статус USB abort поддерживается приостанавливанием и штырьками RI
Асинхронный последовательный автобус данных (UART)
Все сигналы интерфейса рукопожатия и модема
Поддержка формата данных:
Бит данных 8
Стоп-бит 1, 2
Паритет: четный паритет, ровный паритет, Нет паритета
Скорость передачи данных от 300 до 921,6 кбит/с
512 байт получить буфер 512 байт буфер передачи
Поддержка аппаратного или X-On/X-Off рукопожатия
Поддержка статуса события и условий окончания линии
Практическое COM-порт устройство Драйвер оборудования
Может использоваться в сочетании с существующими приложениями COM port PC
Бесплатная лицензия на распространение авторских прав
Поддержка Windows 98/Me/2000/XP/MAC OS-9/MAC OS/X-Windows CE/Linux 2,40 или выше
Пример применения
RS-232 традиционное устройство для обновления USB
Мобильный телефон USB кабель
Usb-кабель PDA
Последовательный адаптер USB для RS-232
Автономный Источник питания: 3,0 V до 3,6 V
Шины USB источника питания: 4,0 V до 5,25 V
Посылка: 28-pin MLP (5 мм * 5 мм)
Скачать
Найдите Драйвер по этому адресу: http://www.xhl.com.cn/CN/ProductShow/Search.aspx?cont = CP210x
Демонстрация товара:
